Касаемо карвина, Джефф Кисел очень сильно много нового привнес а эту контору. Его датчики (Kiesel Pickups), которые для многих моделей уже являются стандартной опцией, в плане размеров и прочих неудобств не отличаются от SD и DM.
ОлегВЛ, в Америке парятся с тем, с чем нужно париться. Анкер там крутят, струны опускают и т.д. А вот вводить "особенные" стандарты для датчиков, как показала практика, дело гиблое. И не потому, что большинство гитаристов в массе своей консервативные зануды (а ведь это правда), а потому, что это онанизм... Ничего сложного в установке/демонтаже/регулировке высоты сейчас нету. За то ярко видно, что беды все у людей от лени...

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1766
Если как у сингла, то это резьба UNC 6-32 (немного больше 3мм),
такую резьбу нарезать нет проблем, но не завывайте, что когда
выбивается место под резьбы, в виде небольшой втулки,
то под саму резьбу получается нетакая большая высота ~1.8мм.
Расшифровывается UNC 6-32, как резьба №6, 32-нитки на дюйм,
соответственно UNC 3-48 (около 2.5мм), как резьба №3 48 ниток на дюйм,
получатся 3-нитки,
то-есть для 6-32 будет не более двух ниток на всю высоту резьбы.
Высота резьбы, после прессовки отверстия, определяется толщиной
материала нейзильбер, из чего штампуется плита, она 0.8мм.


Ну теперь понятно, почему на хамбах прижились именно маленькие винты.

Но неужели у буржуев нет аналога нашей мелкой резьбы. Например по ГОСТу у мелкой резьбы диаметром 3 мм шаг составляет 0,5 мм, что даже меньше чем у UNC 3-48 - 0,254/48=0,53. Как говориться, если уж импортозамещаться, то импортозамещаться по всем параметрам.

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
Ну теперь понятно, почему на хамбах прижились именно маленькие винты.

Но неужели у буржуев нет аналога нашей мелкой резьбы. Например по ГОСТу у мелкой резьбы диаметром 3 мм шаг составляет 0,5 мм, что даже меньше чем у UNC 3-48 - 0,254/48=0,53. Как говориться, если уж импортозамещаться, то импортозамещаться по всем параметрам.
А у них UNC, это и есть ГОСТ ;D
У нас есть метрические винты М3 (3мм) для хамбакеров,
черные и никель, правда не 40кг, но достаточное количество,
длина 32мм, в шляпке крест, по диаметру она около 6мм (точно не помню, но могу померить).

Оффлайн ОлегВЛ

  • Эксперт
  • *****
  • Сообщений: 1766
У нас есть метрические винты М3 (3мм) для хамбакеров,
Получается кто-то уже просил? Именно с мелкой резьбой?

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
Получается кто-то уже просил? Именно с мелкой резьбой?
Это наш стандартный советский винт по резьбе ;D
метрический, по сравнению с UNC, да, резьба мелкая,
примерно как у их UNC 3-48, только диаметр 3мм,
а так такой же красивый, только шляпка больше.
Мы их закупили для активных датчиков, там в крышках
латунные втулки стоят с метрической резьбой.
Если честно, меня это порадовало) потому как,
чем толще тело винта, тем более устойчиво ведет себя датчик в горизонтали.

... и добавил:

Провели первые тесты с тканью, для защиты от электромагнитных излучений,
российская разработка, ткань по возникновению вихревых токов,
показала очень малую их интенсивность, даже лучше, чем у графитовых покрытий и тканей (500-2000 Ом на см.),
но при этом ткань показывает Rdc -0.07 Ом!!! на 5см, при этом если мерить тестером)))
по на ширине отреза 23см, тестер сопротивления вообще не способен обнаружить,
тестер ведет себя как с цветным металлом.
Коэффициент экранного затухания по электрической составляющей, на менее -80 дБ,
в диапазоне частот до 100 ГГц )
Толщина 0.2мм.

Ткань будет использоваться в наших разрабатываемых активных датчиках.
Мы долго подбирали материал для экранирования, который бы не вносил
изменений в частотный спектр звукоснимателей и имел бы экранирующие
характеристики как у цветного металла.

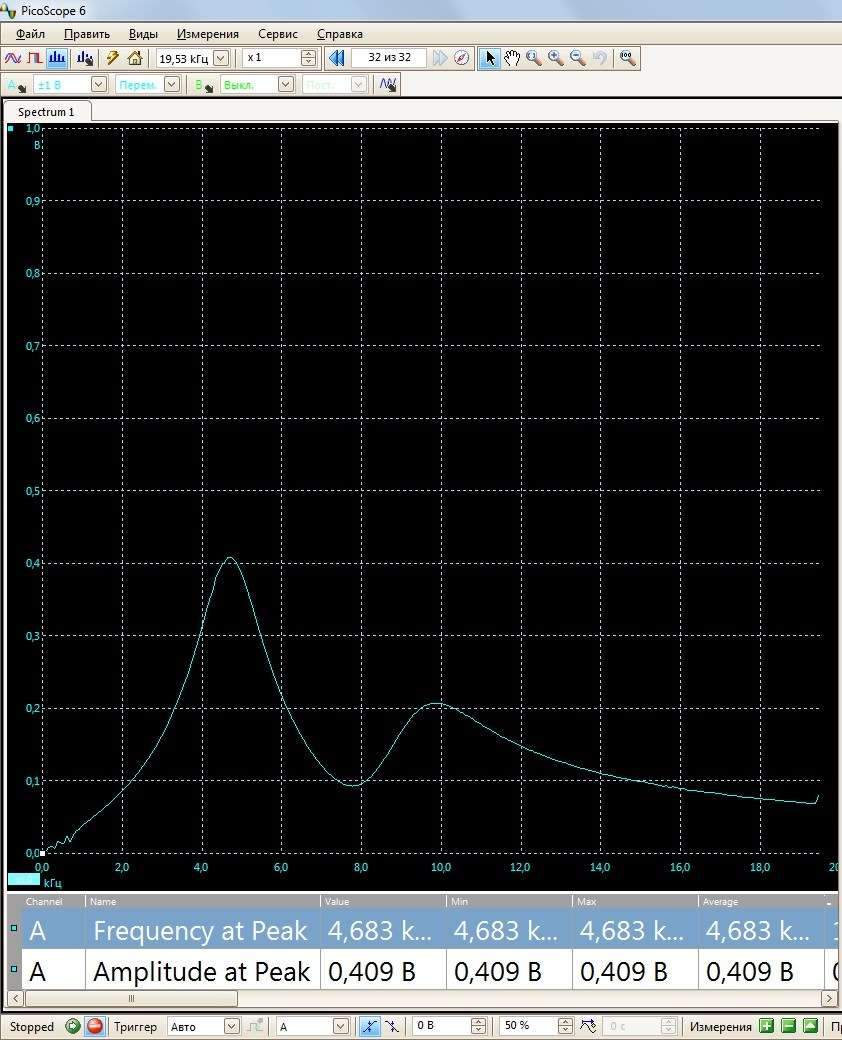

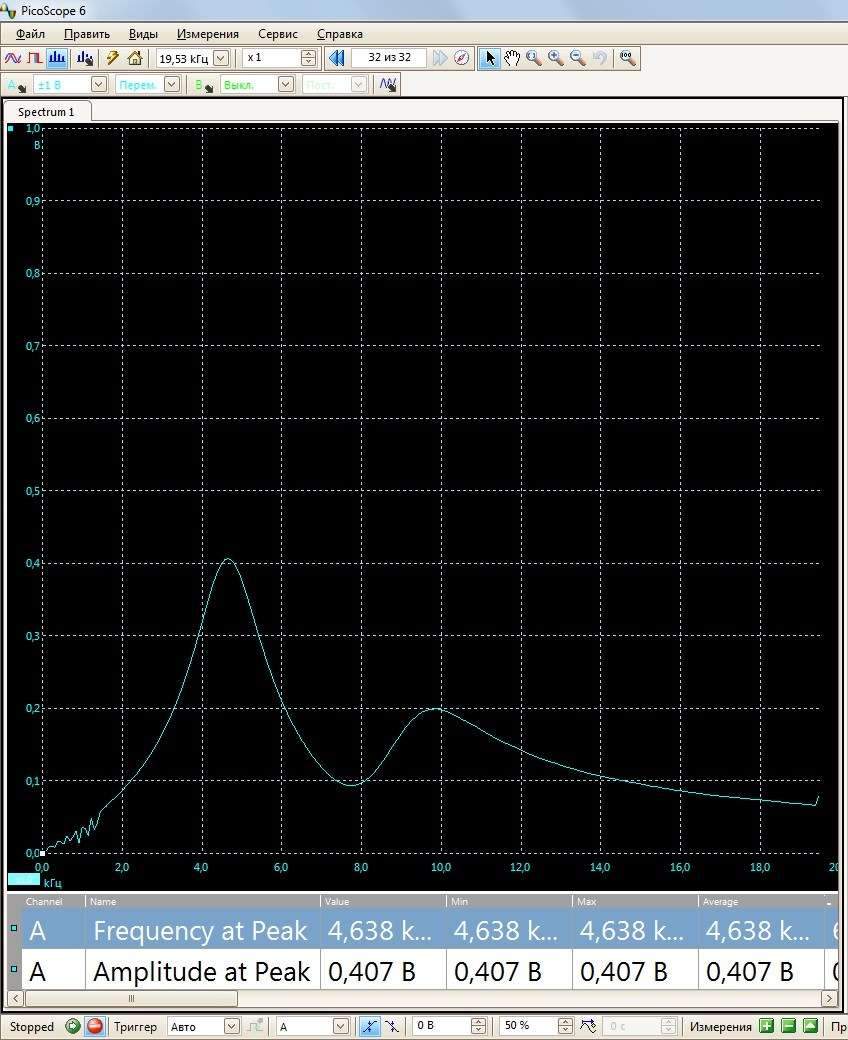

Привожу спектральные сравнении без экрана и с экраном из ткани,
измерения проводились с пассивным двухрезонансным звукоснимателем.


Оффлайн kardashin

  • Живу на форуме
  • *******
  • Сообщений: 8136

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • :-)
ARB,  интересная ткань. Случайно не нанотехнологии?  :hitrez:

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
ARB,  интересная ткань. Случайно не нанотехнологии?  :hitrez:
Да, оно :)
специальная, структурированная нить, вплетена в волокно,
ткань на ощупь, как сильно накрахмалена,
имеет слегка металлический отлив, напоминает латунь,
прозрачность примерно 30-40%.
Материалы этого производителя, в основном используются в ВПК,
ну там в малозаметных летательных аппаратах, средствах доставки и т.д.

Оффлайн Ренат Махмутов

  • Опытный
  • ****
  • Сообщений: 902
  • Флегматик, диванный теоретик.
А в каком виде эта ткань будет? как основа для подобия углепластика?

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
А в каком виде эта ткань будет? как основа для подобия углепластика?
Ткань будет в виде экрана, она будет служить экраном
для катушек и всей конструкции электромагнитной системы,
внутри пластиковой крышки.
То-есть по сборке,
- пластиковая крышка
- ткань-экран
- катушки-магниты-лезвия (все это завернуто в экран-ткань)

поверх устанавливается преамп, потом вся конструкция в сборе заливается
черным компаундом.

Из компаунда торчит разъем, с тремя контактами, "стандартный",
не нужно будет при замене существующего активного датчика,
перепаивать кабель, просто снимаем пружины, убираем флойд,
меняем датчик, ставим флойд, пружины, немного подстраиваем
и играем в свое удовольствие :)

Оффлайн Ренат Махмутов

  • Опытный
  • ****
  • Сообщений: 902
  • Флегматик, диванный теоретик.
Интересно как с прозрачной пластиковой крышкой будет выглядеть.
А какие активы будут? Хотелось бы что-нибудь для клина в нек, наверное по звуку в духе EMG HA только на 8%-24% погромче.

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
Интересно как с прозрачной пластиковой крышкой будет выглядеть.
А какие активы будут? Хотелось бы что-нибудь для клина в нек, наверное по звуку в духе EMG HA только на 8%-24% погромче.
Прозрачная крышка будет выглядеть очень плохо,
все внутреннее пространство заливается черным компаундом,
места касания поверхности крышки тканью, будут все в неравномерных разводах.

Планируется две бриджевых модели и две нековых.

Оффлайн Корней Листьев

  • Эксперт
  • *****
  • Сообщений: 1398
  • Om, sweet оm
Читаю, и не перестаю удивлятся, сколько высокотехнологичных и инновационных "ноу-хау" привносит компания arb в производство датчиков, то есть в такую отрасль, где казалось бы "все уже придумано до нас" Ан нет, не все! Молодцы! Прям гордость ощущаешь за наших людей :)

... и добавил:

ARB,  а с металлической крышкой активы планируются?
« Последнее редактирование: Января 16, 2016, 13:37:58 от Корней Листьев »

Оффлайн ARB

  • Ветеран форума
  • ******
  • Сообщений: 3480
  • Double resonance
Читаю, и не перестаю удивлятся, сколько высокотехнологичных и инновационных "ноу-хау" привносит компания arb в производство датчиков, то есть в такую отрасль, где казалось бы "все уже придумано до нас" Ан нет, не все! Молодцы! Прям гордость ощущаешь за наших людей :)

... и добавил:

ARB,  а с металлической крышкой активы планируются?
Спасибо! Корней Листьев,
да планируются, но не так чтоб сразу,
есть мысли сделать отдельный продукт по конструкции,
хотя и  пластиковых крышках не имеет аналогов.

Да, когда начинаешь вникать глубоко в тему, то как оказывается,
получается бесконечный путь эволюции.
Вот казалось бы берем сердечники, так у нас только их 5-видов,
ARB-type 3-вида, которые только внешне выглядят одинаково,
все это в комбинациях, совместно с получением определенного моделирования
спектра звукоснимателей, позволяет получать определенный звук.
Все сердечники, кроме винтов (заземлены по умолчанию), имеют фактическое заземление,
то-есть на стадии изготовления, в них просачивается специальная канавка,
в которую вплетается луженый медный провод, который потом заземляется на землю.

Так что нет ничего статичного, конечно есть производители,
которые пытаются спекулировать на прошлом,
это тоже имеет право на существование,
в конечном итоге выигрывает потребитель :)


Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • :-)
ARB,  хорошо, когда есть масса вариантов. Для всех - и потребителей и изготовителей  ;)
