Автор Тема: На что влияет емкость конденсатора в потенциометре тона?  (Прочитано 15661 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +27/-39
  • Зарегистрированный
На фоне всяких замен датчиков, поменял конденсатор в ручке тона. Оказалось, что его неправильная емкость способна опоганить звук гитары до ужаса. Вопрос: как влияет емкость конденсатора на АЧХ инструмента? Насколько я понял из опыта, чем больше емкость, тем больше высоких частот... верно? Или я что то не так понял? Т.е. что бы получить звук страта получается нужно поставить кондер не типовой емкости 0,047 мкФ, а большей... верно? В моем Ягуаре вообще изначально стоял кондер 0,068 мКФ. С ним он ревел. Поставил 0,047 - стал ближе к обычному звуку.

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1752
  • Репутация: +265/-3
1. Не опоганить, а изменить
2. Чем больше емкость, тем меньше высоких, если мне память не изменяет, т.е. с кондером большей емкости, выкручивая ручку "тон" максимально вправо, мы получим более глухой звук.
3. Тип диэлектрика немного влияет на общий окрас, так сказать
4. Есть еще всякие интересные модификации ТБ типа  Jimmy Page wiring (Гугл в помощь) или вот этих:
http://guitarwiring.blogspot.ru/search/label/SSS

Оффлайн Aleksis2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-7
  • Каждому по деяниям его!
AndyCv, Чем больше номинал конденсатора тем больше высоких срезается при использовании ручки тона.( не успел)

... и добавил:

Papa Bear, Не вправо, а влево. Т.е. убираем тон = режем верха.

Оффлайн Ренат Махмутов

  • Опытный
  • ****
  • Сообщений: 902
  • Репутация: +27/-6
  • Флегматик, диванный теоретик.
Aleksis2, против часовой.

... и добавил:

Заинтересовало, как конденсатор влияет при не скрученном потенциометре?
« Последнее редактирование: Декабря 24, 2013, 10:07:45 от Ренат Махмутов »

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2282
  • Репутация: +170/-13
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
на примере моделей, очень близким к реальности (построено на основании реальных характеристик датчиков Тексас Спешл.
со стандартным кондером 22нф и скрученным тембром "в ноль":991998-0
с кондером 10нФ:991999-1
с кондером 4.7нф:992000-2
с кондером 47нФ(стандарт в телекастере):992001-3
с кондером 47 нФ при изменении потенца тембра от 500к до нуля:992002-4
как видим все просто: чем выше емкость - тем ниже частота среза и ниже пик резонанса.
измерения реальных датчиков в реальных условиях подтвердят эти картинки, только резонансы будут ниже по высоте пика. сори, играться с этим нет желания, просто, поверьте, что все так и есть :)

... и добавил:

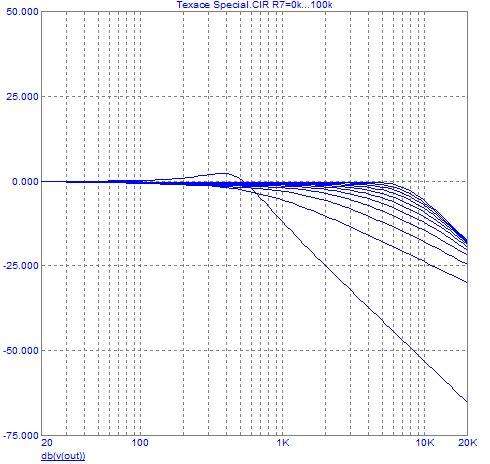

добавляю картинку регулировки с кондером в 47нФ в области от 100к до нуля (более детально, что происходит при "скручивании" тембра):
« Последнее редактирование: Декабря 24, 2013, 12:09:41 от R-Type »

Оффлайн Tuan Out

  • Частый посетитель
  • **
  • Сообщений: 138
  • Репутация: +2/-0
  • http://its-my-guitar.ru
    • Гитара для начинающих
Частенько крутило громкости режет верха (даже без конденсаторов)

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2282
  • Репутация: +170/-13
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики

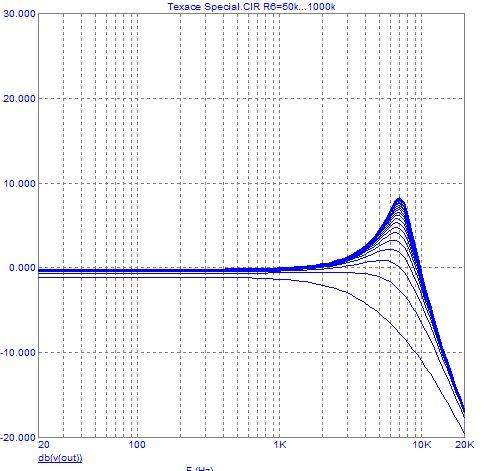

конечно. потому, что "убивает" резонансный пик... вот, что происходит при снижении сопротивления нагрузки датчика (вход усилителя + потенц волюма):

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 35803
  • Репутация: +3288/-664
  • Гитарный мастер. [email protected]
    • Моя группа в контакте
Не часто а всегда:). За исключением тонокомпенсации

Оффлайн R-Type

  • Эксперт
  • *****
  • Сообщений: 2282
  • Репутация: +170/-13
  • Storm Electronics
    • Storm Electronics - гитарные и басовые педали и датчики
тут еще:
нагрузка усилка 1Мегаом и неизменная, скручиваем волюм с 500к до50к:992006-0
то же самое при впаянном кондере тонкомпенсации в 560пикофарад:992007-1

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1752
  • Репутация: +265/-3
Papa Bear, Не вправо, а влево. Т.е. убираем тон = режем верха.

Таки да, это и имел в виду, с пространственными моделями предметов проблема у меня.

Оффлайн AndyCv Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Репутация: +27/-39
  • Зарегистрированный
Мне по звуку кондер 0, 047 почему то больше понравился.... Чем 0,022.

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 35803
  • Репутация: +3288/-664
  • Гитарный мастер. [email protected]
    • Моя группа в контакте
Многое зависит и от качеств самого кондера а не только его емкости.

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 5748
  • Репутация: +1236/-154
  • The MUTILATOR
лично я больше 15нф не ставлю.дело вкуса и звука инструмента.

Оффлайн blackmore94

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
походу я один ручки тона убрал на своей... :rolleyes:

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 5748
  • Репутация: +1236/-154
  • The MUTILATOR
blackmore94, иногда бывает очень в тему.например какой нибудь певучий соляк на неке звучит вкуснее,если прибрать верха :)
