Перенесу сегодняшнюю тему сюда...


RC-Фильтры

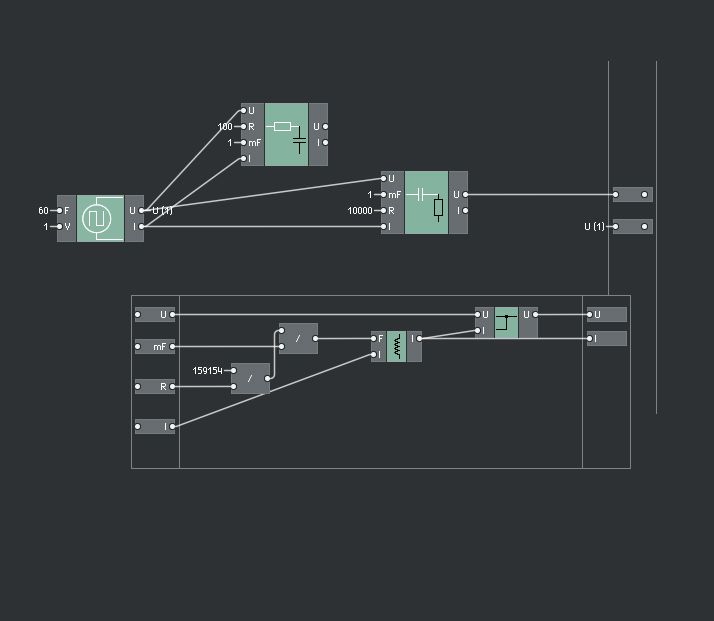

Замострячил в Reaktor6 - волновой эквивалент RC-фильтра
Труъ-симуляция...

Работает адекватно, в точности как в LTspice
Но при этом в реальном времени - можно на ходу менять номиналы и смотреть что получается




Конешна...

В очень простых случаях можно было бы обойтись и просто обычным модулем хайпасс или лоупасс -фильтром 1-го порядка, подобрав нужную частоту среза
Но это адекватно лишь когда реактивный элемент находится в составе СТАТИЧНОГО делителя напряжения
В случае же если кондер является элементом переменного делителя - такой упростизм категорически не адекватен

То-есть, поэтому невозможно темброблок заменить обычным цифровым эквалайзером...
Или, к примеру, в ламповом каскаде - который является делителем напряжения с лампой в качестве ПЕРЕМЕННОГО резистора...

Или, скажем, если как в режекторном фильтре:  -- R --| L | C ---, где катушка с кондером образуют взаимозависимые элементы частотно-переменного делителя напрж...

Вообщим...

Благодаря этому конструированию волно-эквивалентов  - приходится нехило так более углубленно и качественно изучать всю эту электробайду...

Что происходит в реальном RC-фильтре?

В делителе напряжения, как известно - играет роль пропорция сопротивлений, скажем R1 и R2
Если R1 > R2 - напряжение между ними и землей будет проседать, и, наоборот, чем больше R2 > R1 - тем тамошнее напряжение будет выше, пока не упрется в напряж. выдаваемое генератором

Кондер в RC-фильтре является элементом делителя напряжения, но переменного делителя...
Кондер имеет переменную резистивность, которая меняется почти от нуля до бесконечности
Соответственно, пропорции между C (как резистором) и R - меняются туда - сюда...
И так получается фильтрация на выходе

Однако...

Что такое конденсатор?
Это такая фигулина, которая заряжается когда через нее проходит ток... пока заряжается - проводит ток, как зарядилась - стопЭ
При постоянном токе - кондер зарядился, его резистивность поднялась до бесконечности - и все...
При переменном токе - из-за периодической смена полярности тока - кондер постоянно заряжается-разряжается, соотв. его сопротивление тоже постоянно плавает от нуля до беск............

Но, фигня в том, что кондеру нужно время что-бы зарядиться, когда полярность напряжения меняется - кондер в таком уже раскладе оказывается "разряженным", даже несколько шибче чем разряженным, что в ряде случаев сказывается на некотором увеличении напр. выше чем у питания - в самом начале - если напряж. меняется резко, меандром
При смене полярности кондер снова оказывается "разряженным" (даже излишне)) и ему снова надо время чтобы зарядиться...

Чтобы кондеру зарядиться - ему нужно время... которое также зависит от того - насколько сей процесс тормозит входящий в состав RC-фильтра - резистор...

Чем выше сопротивление резистора - тем медленнее заряжается конденсатор...
Это означает - что частота среза фильтра - понижается...
И, наоборот, чем ниже сопр. R - тем быстрее заряж. C - тем выше частота среза

А теперь представим, что RC-фильтр состоит из конденсатора, и переменного резистора... или, скажем, как в ламповом каскаде - когда резистивность лампы как одного из резисторов делителя - управляется сигналом на сетке..

.....

P/s

Вообщим - пипец как интересно...
Уж лучше чем транжирить время на пустой треп...
