Автор Тема: Собираем NEVE 1081 mic preamp (да прибудет с нами сила)) )  (Прочитано 11520 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Phil Smith Автор темы

  • Опытный
  • ****
  • Сообщений: 637
  • Репутация: +51/-0
  • Im a f*ckin guitarist! What more can i say?!
    • Deathblow Here
Всем привет!
Сразу говорю, что сборка будет долгой и материальные результаты будут нескоро :crazy: ;D Сейчас у меня в сборке Mesa Mark IIc+, после него планирую занятся этим.
Недавно задумалса собрать сие чудо техники, и несмотря на его техническую сложность, решил высетаки воплотить мечту в реальность.

Итак, что собираем? два канала 1081 в корпусе 2U.
Для чего будет испльзован? Для запсили гитары (Shure sm-57, Sen MD-421), Баса - один канал мик с каба, др - DI, Вокала ну и перкусии разной. Впринципе пока все.
Основная цель проекта  (кроме кайфа от сборки) - уложиться в $1,000 на канал :crazy:
Итак планируется единый корпус на 2U, в котором буду два канала преда один над другим (в оригинале 2 канала у них засовывается в 3u корпус, но т.к. модульность мне не нужна, то спокойно войдет все и в 2 юнита). Примерно это выглядить должно так (только без швов на передней панели):
https://app.box.com/s/la68lgh5x2twxa0fchw7
Имеется также оригинальный технический мануал зверя:
https://app.box.com/s/871ubixeeuz817ha091j

На счет плат. Их можно впринципе развести по мануалу. Я так и начал вобщем-то, но потом увидел замечательный платы комрада Tommytone с форума http://groupdiy.com/ и решил найти хотябы один комплект. Но беда в том, что он их продавал в 2003-04 годах. Но я нашел чувака который может продать как раз два комплекта плат (а каждый комплект это 1 материнка BA-312, две мини платы повторителя BA-306, 5 мини-плат усилителей B-338, и мини плата выходного усилителя B-340).

Дальше 2 входных и один выходной трансы и 2 индуктора - все нашлось на сайте http://www.audiomaintenance.com/acatalog/Transformers_and_Inductors.html и там же нашлись оригинальные потенциометры/переключатели http://www.audiomaintenance.com/acatalog/Concentric_Switches.html - причем как и по отдельности, так и комплектами для 1073, 1081-го итд.

Но вот один вопрос я пока не знаю где решить.
Это корпус. Я знаю где купить нормально пустое рэковое шасси на 2U, глубиной 300 мм итд итп. Но Я бы хотел, чтобы все отверстия (тем более что имеются несколько маленьких прямоугольных) были вырезанны с достаточно точностью + покраска + нанесения надписей на переднюю и заднюю панели.
Т.е. что мне нужно:
1) Перекрасить мой корпус (он изначально светло-серый) в черный цвет. Переднюю морду в Нивовский темно синий.
2) С большой точностью вырезать/просверлить круглые/прямоульные отвестия на пердней и задней стороне прибора.
3) Нанести надписи на переднюю и заднюю сторону прибора.
Если кто знает, где могут помочь в кол-ве 1го корпуса, буду преднателен за помощь или наводку! :hitrez:

Вообще пока все. ;D

PS Модераторы, если что - извините, я не знаю где лучше было создать эту тему - тут в studio или же в equipment.craft. Т.к. прибор студийный, а почти все студийщики форума тусят в основном тут, поэтому создал тут. Если надо, перенесите ее куда хотите. ;)
« Последнее редактирование: Марта 25, 2014, 18:58:26 от Phil Smith »

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Phil Smith, ооо да, да прибудет с тобой сила))) респект, это, плюсую за решительность)) :) :)

Оффлайн Phil Smith Автор темы

  • Опытный
  • ****
  • Сообщений: 637
  • Репутация: +51/-0
  • Im a f*ckin guitarist! What more can i say?!
    • Deathblow Here
Спасибо! + за поддержку! ;) ;D :alc:
как показывает опыт с форума groupdiy - не так страшен зверь как его малюют, самое главное разбраться что к чему и начать :crazy: ;D :alc:

... и добавил:

PS - интересная техничесикая статья про сабж - http://www.technicalaudio.com/reading/neve1081/1081.html

... и добавил:

PS PS Хочется услышать мнения - выходной каскад 1081 в отличее от 1073 работает в классе A/B. Стоит ли заморачиваться в с модом перевода в класс А?
« Последнее редактирование: Марта 25, 2014, 14:45:58 от Phil Smith »

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Phil Smith, спасибо за статью, с удовльствием почитаю на досуге.
входной каскад это построенный на BA338 ?

Оффлайн Phil Smith Автор темы

  • Опытный
  • ****
  • Сообщений: 637
  • Репутация: +51/-0
  • Im a f*ckin guitarist! What more can i say?!
    • Deathblow Here
да, вот такой - http://audio.kubarth.com/ten81/1081bd2.jpg
http://www.geocities.jp/dave_group_japan/ba338.gif
PS изначально в первом посте у меня была ошибка - я заместо 338 написал 336 :crazy:

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Phil Smith, ты про выходной усилитель.. мне почему-то про входной вначале показалось

ну там можно просто вот тот транзистор который ТР5, завернуть по больше ток то есть подстроечником rv1 вверх по схеме, и будет почти А класс, так что ну степень класса АБ регулируется. попробуй как понравится звук может и не стоит заморачиваться

... и добавил:

конечно надо смотреть чтобы ток при этом в выходных транзисторах не это самое. не перешел какие-то разумные для них границы.

... и добавил:

сделать чистый А класс с нагрузкой на источник тока в принципе то не сложно. там надо будет нижний транзистор перевернуть поставить нпн какой нибудь, и ему задать вобщем опорное напряжение, а в эмиттер сунуть резистор с кондёром или без него.
« Последнее редактирование: Марта 25, 2014, 20:37:06 от SkinnyVampire »

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 37695
  • Репутация: +2826/-49
  • shit in - shit out
Phil Smith,
а чем обусловлен фокус на этот прибор?

Оффлайн Phil Smith Автор темы

  • Опытный
  • ****
  • Сообщений: 637
  • Репутация: +51/-0
  • Im a f*ckin guitarist! What more can i say?!
    • Deathblow Here
Phil Smith,
а чем обусловлен фокус на этот прибор?
Давно хочу классический пред neve - выбор пал между 1073 и 1081 - 1081 выйграл по причине более гибкого эквалайзера ;)

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 37695
  • Репутация: +2826/-49
  • shit in - shit out
понятненька  :hitrez:
а чем будешь заменять BAшки?

Оффлайн Phil Smith Автор темы

  • Опытный
  • ****
  • Сообщений: 637
  • Репутация: +51/-0
  • Im a f*ckin guitarist! What more can i say?!
    • Deathblow Here
понятненька  :hitrez:
а чем будешь заменять BAшки?
В комплекте плат идут све мини платы всех ВAшек.

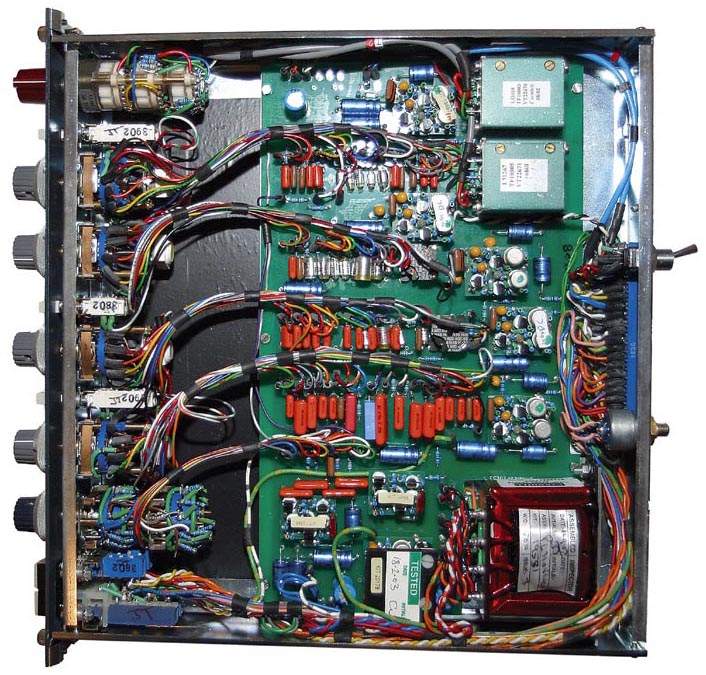

Вот проект, собранный на этих платах -



Вчера качнут даташиты всех транзисторов, если не будут попадаться оригинальные, будем смотреть замену, хотя постараюсь надыбать все транзюки.

... и добавил:

Phil Smith, ты про выходной усилитель.. мне почему-то про входной вначале показалось

ну там можно просто вот тот транзистор который ТР5, завернуть по больше ток то есть подстроечником rv1 вверх по схеме, и будет почти А класс, так что ну степень класса АБ регулируется. попробуй как понравится звук может и не стоит заморачиваться

... и добавил:

конечно надо смотреть чтобы ток при этом в выходных транзисторах не это самое. не перешел какие-то разумные для них границы.

... и добавил:

сделать чистый А класс с нагрузкой на источник тока в принципе то не сложно. там надо будет нижний транзистор перевернуть поставить нпн какой нибудь, и ему задать вобщем опорное напряжение, а в эмиттер сунуть резистор с кондёром или без него.
Спасибо!
Про ток на транзисторах ь- ага - на другом форуме писали, что этот подстроечник ооочень деликатный и легко можут пустить бесконечный ток через транзюки :crazy: Думаю лучше особо не трогать ;D
« Последнее редактирование: Марта 25, 2014, 21:43:20 от Phil Smith »

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 37695
  • Репутация: +2826/-49
  • shit in - shit out
Phil Smith,
а в оригинале разве вима стояла??  :o
почему-то у меня стойкое ощущение что с этими кондерами, звучать будет не так как нужно, если вообще не стерильно

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
Phil Smith, етот подстроечник устраняет кроссовер дисторшн.. его обязательно надо настраивать, ну, если это не сделано до тебя.. его можно повернуть и так что класс Б получится и будет дофига этих искажений... можно и хорошо линейно вывести. часто в усилках в классических схемах там диоды стоят, два, или три, или даже четыре, задают ток. но и с транзистором встречается. с диодами ток особо не порегулируешь а с транзистором пожалуйста. просто аккуратно вертишь да и всё. делов то госпаде)) там будет по волноформе сигнал смотреть надо, когда станет чистая синусоида, без изломов, то вот и значит правильный ток, также гармоники можно смотреть по спектроанализатору благо щас у всех у нас есть компы и всё это совсем не проблема...

... и добавил:

NSb, а какие надо кондёры?

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 37695
  • Репутация: +2826/-49
  • shit in - shit out
SkinnyVampire,
не знаю  ;D  надо оригинал коверкать, но то что не вима - 100%  :7:

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 16046
  • Репутация: +1669/-2
  • индастриал-блондинко =)
    • Братство Вампиров
а это вима? там надписи то плохо видно... наешь я как-то разбирал на запчасти какое-то старое медицинское оборудование (буржуйское) и там стояли кондёры оч оч похоже и по форме и по виду на виму, но то были другие какие-то. совсем не вима..

Оффлайн NSb

  • Живу на форуме
  • *******
  • Сообщений: 37695
  • Репутация: +2826/-49
  • shit in - shit out
SkinnyVampire,
на фотке - клон, клоны обычно делают на доступных деталях ( вима как раз из недорогих плёнок )
да и общий вид с характером надписей вимовский

... и добавил:

кстати, а вот тут уже сильно смахивает на оранждропы

... и добавил:

http://images.yandex.ru/yandsearch?source=wiz&fp=0&text=orange%20drop%20capacitors&noreask=1&pos=5&lr=2&rpt=simage&uinfo=ww-1519-wh-827-fw-1294-fh-598-pd-1.25&img_url=http%3A%2F%2Fwww.axecaster.co.uk%2Fimages%2FSPRAGUE_ORANGE_DROP.jpg
