Чёт я не понял, у тебя же скрутка с зеленого с оголенным это должна быть сигнальная земля?! Если зеленный провод это сигнальная земля с хамба, то снимай его нафиг с экрана, обе скрутки. Смысл в том, что у тебя сигнальная земля с экраном не должна вообще пересекаться( корпус пота таки тоже на экране сидит ) кроме как на корпусе джека. Если хруст пота у тебя появился после удаления припоя с пота, то ты его возможно перегрел.

Олег Мельник, зелёный у тебя должен быть соединён с землёй на джеке, sleeve/гильза/земля разъёма, НО не с экраном как ты сделал. Вот самый примитивный вариант, КМК самый простой для понимания что-как https://guitarplayer.ru/index.php?topic=38804.msg8119406#msg8119406

По пс, нет, корпус пота и так заземлён через зкран.

Олег Мельник, если тебе реально нужно чтобы завтра всё работало, то да, тебе нужно корпуса потов и свитча(?) снять с экрана, если же делать по феншую, то с корпусов потов всю распайку сигнальной земли надо снять, см ссылку, которую я скинул до этого. Самый простой вариант проверки КМК, отпаять "землю" с джека и тестером проверять чтобы от отпаяного провода не было контакта обратно до корпуса джека, т.е. контакт шёл не через экран, а через шнурок

... и добавил:

После проверки проводок ест-но обратно надо припаять

Тестером оценить емкость перед запилом в гитару / бас.
Ну и надо понимать что если емкость уменьшилась то верх будет прибираться скромнее. Ну и наоборот.

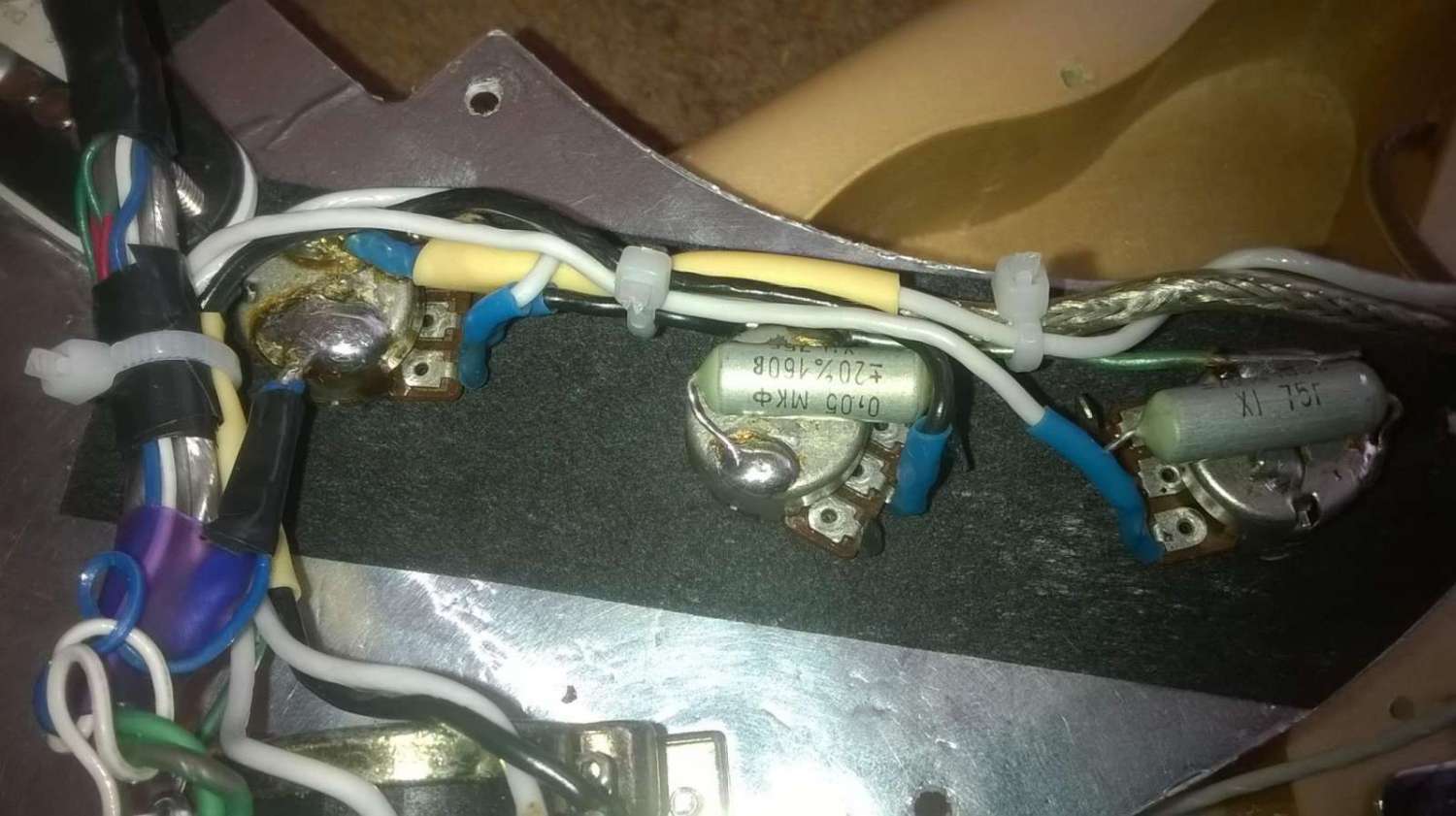

Комрады, есть тут стратокастер экранированный, нужно доделать его слегка. Я правильно понимаю, что:
1) корпуса всех потов, переключатель, болтики и прочее должны контачить с экраном?
2) экран гнезда не надо соединять отдельным проводом с экраном темброблока он соединяется через землю, идущую от гнезда
3) все земли от корпусов нужно соединить в одной точке на экране (ножки потов на корпус не замыкать.
Увидеть бы вообще фотографию грамотно выполненной экранировки и распайки, чтоб мол "вот так есть хорошо"
Всем спасибо


Очередное изобретение велосипеда.

По ходу никто не читал ветку. я спрашиваю про схему для ЭКРАНИРОВАННОЙ ГИТАРЫ. По той, что всем советует AZG, но в той там все для пуш-тонов, а я не врубаю, как от обычный не пуш тонов землю кинуть на "звезду" на громкости. если бы мне надо было спаять обычную со всеми земляными петялми, с которыми мы тут боримся, я бы не парилсяс рисованием. Вот та с пушами. Мне без пушей. горячий контакт от нека также кидать на вольюм бриджа? Или таки не вольм нека? Ну и земли от тонов как.
