ребят, такая экранировка помогает? и как ее лучше сделать?
https://guitarplayer.ru/index.php?action=media;sa=media;in=6016

... и добавил:

интересен материал и что его на клей сажать?
 буду экранировать страт

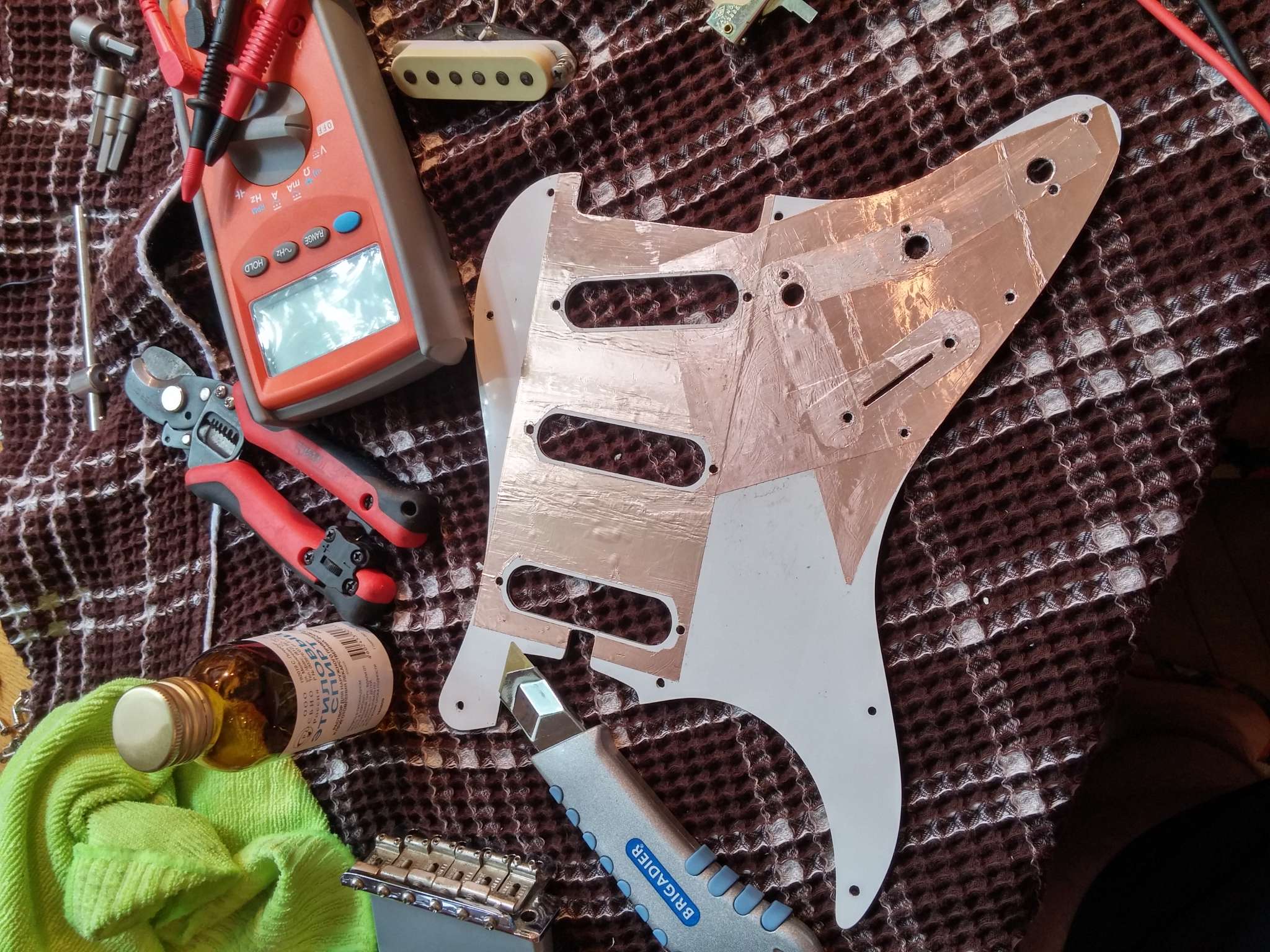

Панель заклеил, жду эмилак. Вроде в понедельник обещали.

Спасибо за совет, сделаю разрывчики. Вокруг некового контура нет. Контакт очень уверенный.

Ага нашёл медный скотч. Просто я смотрю ещё мало склейка. пайку ещё делают. Я не электрик в этом не секу, но хотелось бы понять.

Уважаемые эксперты! Прошу не закидывать флюсом, прошу руку помощи. Тему читал, соседние темы про экран курил, нибуя не понимаю. У меня стерео джек на выходе из гитары стоит. Как я понял, там 2 сигнала и 1 земля, и надо 1 сигнал припаять к земле, на на второй сигнал припаять сигнал от звукоснимателя. Только я не пойму, к какому контакту что паять?
Sleeve - это земля, нашёл в теме. А что такое Tip и Ring?
Сигнал от звучка надо на Ring, а Tip и Sleeve спаять вместе?

У меня стерео джек на выходе из гитары стоит.

А че так, активные звучки что ли?
На tip идет сигнал, на sleeve - земля. На ring обычно идет минус от батарейки. Если батарейки нет, то можно ничего туду не паять.

если у тебя моно кабель, то землю можешь паять хоть на ring, хоть на sleeve

На основании прочитанного, соорудил такую схему. Можете проконтролировать?




Это - Чубака схема:

Всё белое пространство, в т.ч. выемка под звукоснимателем - графит.
А - звукосниматель (Фокин, если что);
Б - потенциометр (дном вверх, как в темброблоке);
В - стереоджек

Теперь провода:
1 - как указано на сайте у Ильи, при стандартной распайке я связал и заизолировал белый и зелёный провода;
2 - красный сигнальный провод припаивается к левой лапке потенциометра. Потенциометр не заизолирован и касается своей верхушкой графита;
3, 4 - сигнал от центральной лапки поца идёт к контакту Tip на джеке;
5 - чёрный провод + провод без изоляции заизолированы (т.е. не касаются графита) и идут к двум оставшимся контактам на джеке (Ring и Sleeve). Все 3 провода спаиваются вместе. Джек не заизолирован и касается корпусом графита. 5 - это тип звезда, которая собрана не на крышке потенциомерта, а висит в воздухе, как в статье "Некоторые дополнения по экранировке гитары", которую написал mux22
