Но медный скотч удобнее, проще и быстрее.

...и острее... я себе все пальцы перерезал пока клеил.

... и добавил:

Графит - тоже вариант, то грязный и вонючий. Про жидкую медь не знаю, видел и не нюхал, только уже на фотках когда покрашено было внутри.

mega_downloader, Жидкая медь хорошо, но дорого. К тому же её желательно наносить кисточкой(т е надо аккуратно вскрывать баллон под давлением), а не распылением, либо в камере, иначе всё вокруг будет понемногу ей покрываться. И заклеивать места, которые не нужно покрывать, тоже зачастую лень.

По описанию сложно точно сказать что не так. Подобное бывает когда на джеке провода перепутаны, т.е. "земляной" не на тот контакт джека припаяли. Если на джеке провода правильно припаяны - возможно "земляной" контакт где-то плохой (непропай например, или, если делал алюминевым скотчем - плохое соединении на стыках полос из которых образован экран, т.к. клей там не очень хорошо ток пропускает). Если с пайкой все в порядке - то скорее всего после экранировки появилась "земляная петля", например гнездо джека корпусом касается экрана и "земляной" провод от джека соединен с "земляным" проводом датчика, а также припаян на экран (т.е. провод "сигнальная земля" от датчика контачит с "землей" гнезда двумя путями: в точке спайки всех земляных проводов и ещё через экран).

Я делал прозвон в самом начале, как заклеил (месяц назад), всё было отлично во всех точках. Но сейчас в некоторых местах сигнал пропадает. Действительно, попробую сделать точечную пайку между слоями))
Ещё я на пикгарде в местах крепления датчиков, потенциометров и тумблера проклеивал обычным канцелярским скотчем.. Типа для изоляции от экрана. Или не нужно было так делать?)

Фухх, всю тему осилил . Но запутался окончательно.
Картинки на первой странице не открываются
Суть проблеммы. Стратообразный Аштон.  Экранирован ал,скотчем с пропайкой слоёв.Полость гнезда джека не заклеена.

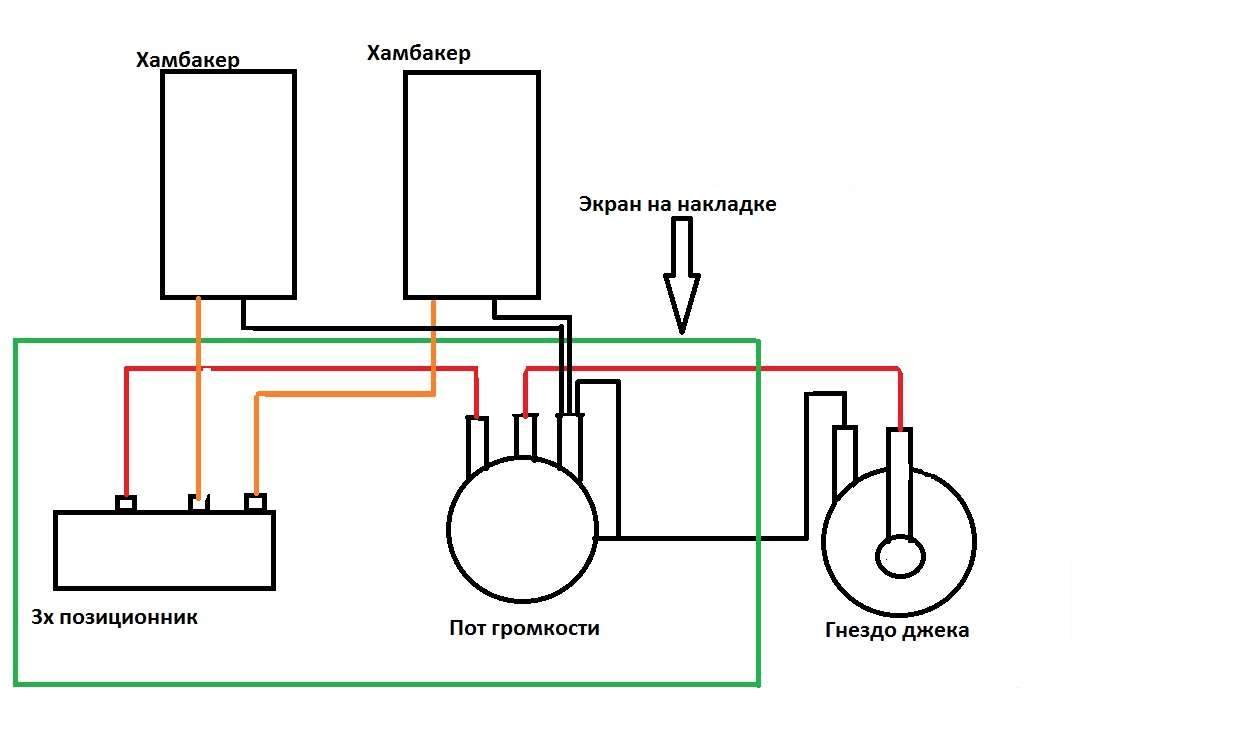

Распайка сделана как на рисунке.От датчиков идут по 2 провода- сигнал и оплётка. Сигнальные запаяны на переключатель.
Сигнал с переключателя на леую ногу пота( нарисовал вверх ногами ). Оплётки с обоих датчиков , правая нога пота, оплётка провода идущего на джек и провод на бридж  запаяны на крышку пота громкости- тон выкинул.Средняя нога пота соединяется с сигнальным проводом джека.3х позиционник и пот громкости сидят на экране накладки.К джеку идёт экранированный провод.
По результату работы при касании  струн фон становиться меньше - но не пропадает совсем. Синглов нет. Втыкаю в транзисторный маршал15вт , шнур клотц, заземления в квартире нет и не провести( даже щитов на площадках нет ).
Вопрос к профессионалам- это в моём случае норма что фон не совсем уходит или всё-же косяк с экраном.

Сделал экранировку страта с помощью Graphit 33, покупал в чип и дипе. Перед покраской немного подготовил поверхность, сколол всякие заусенцы и наросты краски на них, отмыл от пыли, на всякий случай еще спиртом протёр. Графит наносил прямо из баллона, все каналы для проводов - также из баллона, графит хорошо попадает во все уголки, это было несложно. После высыхания отполировал графит тканью до блеска (так советовала надпись на баллончике, для усиления токопроводности). На пикгард наклеивал толстую фольгу(16 мк), с помощью тонкого двухстороннего скотча. Разница огромная, фона нет, нет никаких щелчков и треска, можно спокойно убирать руки со струн. Короче, это вам по силам.

Если на панель собираешься клеить пищевую алюминиевую фольгу, то сразу бери широкую, в хоз-товарах продаётся, чтоб одним куском наклеить.

я скорее не так выразился, я пикгард тоже уже позаклеивал медью, но не хватило немного, оставшиеся пустые участки на пикгарде хочу вот пищевой. Прокатит?

сомнительно... я бы на твоём месте нашёл бы недостающую часть меди и проклеил... типа вот:  http://guitarparts5150.ru/Elektronika-Mednaja-samoklejuschajasja-pholga-ekranirovki-c-27_279.html
