Re: Экранировка гитары
« Ответ #8835 : Октября 15, 2017, 19:33:22 »
если родной, графитовый экран прозванивается  и соединён с землёй хоть в каком нибудь месте, то новый фольгяной и вовсе делать не надо - он ничего не даст

Оффлайн Sergm12

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8836 : Октября 15, 2017, 19:34:55 »
если родной, графитовый экран прозванивается  и соединён с землёй хоть в каком нибудь месте, то новый фольгяной и вовсе делать не надо - он ничего не даст

прозванивался не везде, а если прозванивался то с десятками мегаом

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Экранировка гитары
« Ответ #8837 : Октября 15, 2017, 19:36:48 »
отличие медной фольги в качестве экрана от фольги алюминиевой только в том, что медная паяется с помощью канифоли. а для алюминиевой надо покупать специальный флюс. а по своим экранирующим свойства они абсолютно одинаковы
морочить с супрпупер припоем тоже никакого толку. вся суть экрана в том, чтобы поймать на себя все сигналы и спустить их на землю. а из чего будет этот экран - хоть их графита - один хрен.

Оффлайн Sergm12

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8838 : Октября 15, 2017, 19:39:49 »
отличие медной фольги в качестве экрана от фольги алюминиевой только в том, что медная паяется с помощью канифоли. а для алюминиевой надо покупать специальный флюс. а по своим экранирующим свойства они абсолютно одинаковы
морочить с супрпупер припоем тоже никакого толку. вся суть экрана в том, чтобы поймать на себя все сигналы и спустить их на землю. а из чего будет этот экран - хоть их графита - один хрен.

я это понимаю. Но графит который с завода звонился не во всех местах и имел сопротивление в десятки мегаом. А припой с серебра остался от кабеля, просто сделаю распайку нового потенциометра ну и проводов сигнальных, на экран я его пускать не буду.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Экранировка гитары
« Ответ #8839 : Октября 15, 2017, 19:41:28 »
не важно солько десяток там. вот смотри- любой токопроводящий объект является антенной. она ловит на себя радиосигналы и сигналы от розетки ( 50 герц). если ты вокруг этого токопроводящего объекта сделаешь домик из другого токопроводящего объекта, и домик этот заземлишь, то домик, являясь тоже антенной, примет на себя все сигналы, и спустит их в землю. а тот объект, что у тебя будет в домике окажется заэкранирован. то есть защищён от сигналов.
только вот датчик является настолько мощной антенной, что его никакой домик не сможет защитьить, даже пусть хоть золотой

Оффлайн Sergm12

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8840 : Октября 15, 2017, 19:45:08 »
не важно солько десяток там. вот смотри- любой токопроводящий объект является антенной. она ловит на себя радиосигналы и сигналы от розетки ( 50 герц). если ты вокруг этого токопроводящего объекта сделаешь домик из другого токопроводящего объекта, и домик этот заземлишь, то домик, являясь тоже антенной, примет на себя все сигналы, и спустит их в землю. а тот объект, что у тебя будет в домике окажется заэкранирован. то есть защищён от сигналов.
только вот датчик является настолько мощной антенной, что его никакой домик не сможет защитьить, даже пусть хоть золотой

но не ломать же все)) графит в большинстве я шкуркой снял под фольгу. Фольгу я заклеил уже, осталось распаять. Может быть когда то, чтоб было все красиво и более аккуратно, заделаю емилаком.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Экранировка гитары
« Ответ #8841 : Октября 15, 2017, 20:05:06 »
кому там внутри нужна твоя красота? сделал фольгой и успокойся.

Оффлайн Urich

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +760/-8
  • Wood! Not metall!
Re: Экранировка гитары
« Ответ #8842 : Октября 15, 2017, 20:13:47 »
Алюминиевую фольгу без пайки можно просто наколоть шилом по стыкам. Работает... как и с медной. Медную, правда, брал как-то с токопроводящим клеевым слоем... и так работает.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Экранировка гитары
« Ответ #8843 : Октября 15, 2017, 21:33:03 »
шилом наколоть можно, но всегда будет червячок сомнений - а что как наколы эти  лет через 200 оксилятся и проводить перестанут? пайка она как то надёжнее. пузырёк же флюса для алюминия в радиотоварах 50р стоит. и его ещё твоим внукам хватит

... и добавил:

https://www.partsdirect.ru/goods/344378/?from=google_tovary_67144&gclid=CjwKCAjwjozPBRAqEiwA6xTOYJpJSnfwmzo9ZkI3g597bIpiVBSdbVdtN8wy2Gw0Zjfgt9EGZvK6EhoCSvsQAvD_BwE

Оффлайн flamaster

  • Эксперт
  • *****
  • Сообщений: 2011
  • Репутация: +472/-8
  • Большой Камень Прим.Край
Re: Экранировка гитары
« Ответ #8844 : Октября 16, 2017, 12:47:54 »
Привет, на мустанге нужно проводок цеплять к бриджу ?

Оффлайн Urich

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +760/-8
  • Wood! Not metall!
Re: Экранировка гитары
« Ответ #8845 : Октября 16, 2017, 14:25:50 »
Привет, на мустанге нужно проводок цеплять к бриджу ?
На любой нужно.  Если конечно его там нет.... а скорей всего уже есть... должен быть.
« Последнее редактирование: Октября 16, 2017, 14:27:23 от Urich »

Оффлайн flamaster

  • Эксперт
  • *****
  • Сообщений: 2011
  • Репутация: +472/-8
  • Большой Камень Прим.Край
Re: Экранировка гитары
« Ответ #8846 : Октября 16, 2017, 16:45:03 »


 вроде нет, от пикгуарда тоже никуда провод не идёт

Оффлайн Urich

  • Опытный
  • ****
  • Сообщений: 547
  • Репутация: +760/-8
  • Wood! Not metall!
Re: Экранировка гитары
« Ответ #8847 : Октября 16, 2017, 17:58:59 »
А фон пропадает/появляется когда прикасаешься/убираешь руки от струн?  Странно ваще-то. Ну припаяй... хуже не будет.  Только надо будет канал для провода просверлить аккуратно, если нету.  Смотри куда-нить мимо или наружу не выскочи.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +739/-20
Re: Экранировка гитары
« Ответ #8848 : Октября 16, 2017, 18:30:47 »
Привет, на мустанге нужно проводок цеплять к бриджу ?

лучше подкову

Оффлайн zzapzzap

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8849 : Октября 20, 2017, 14:57:30 »

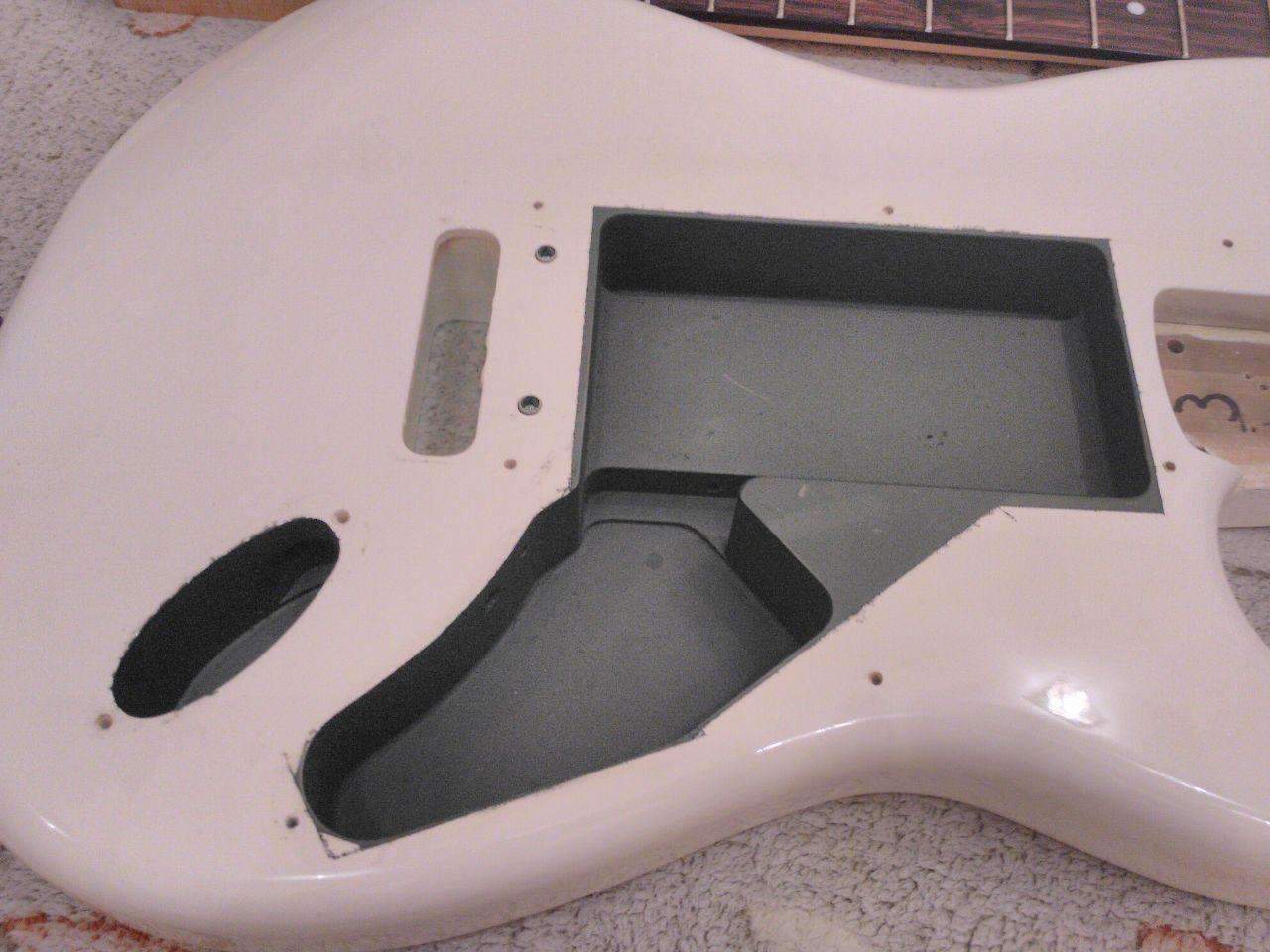

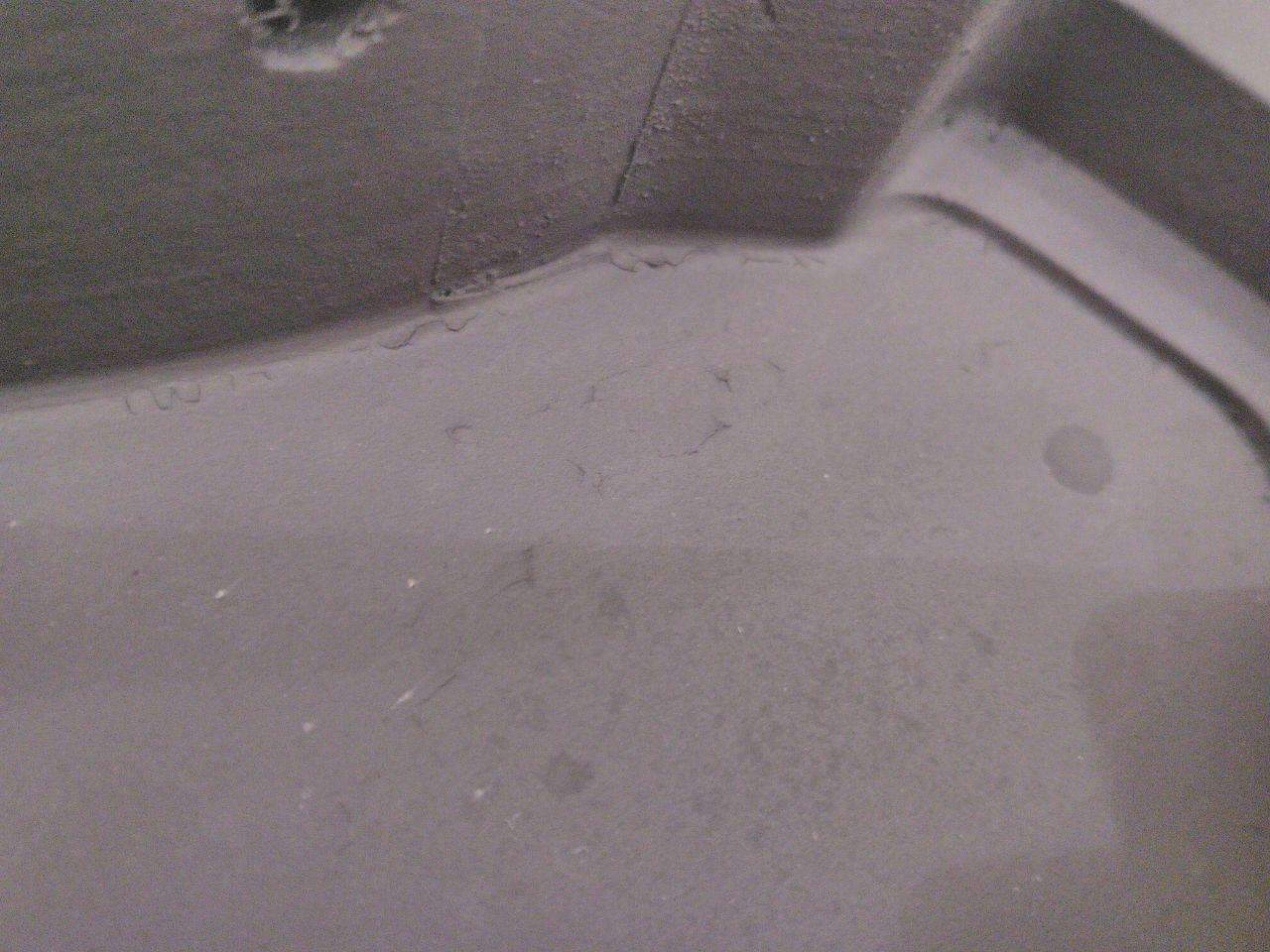

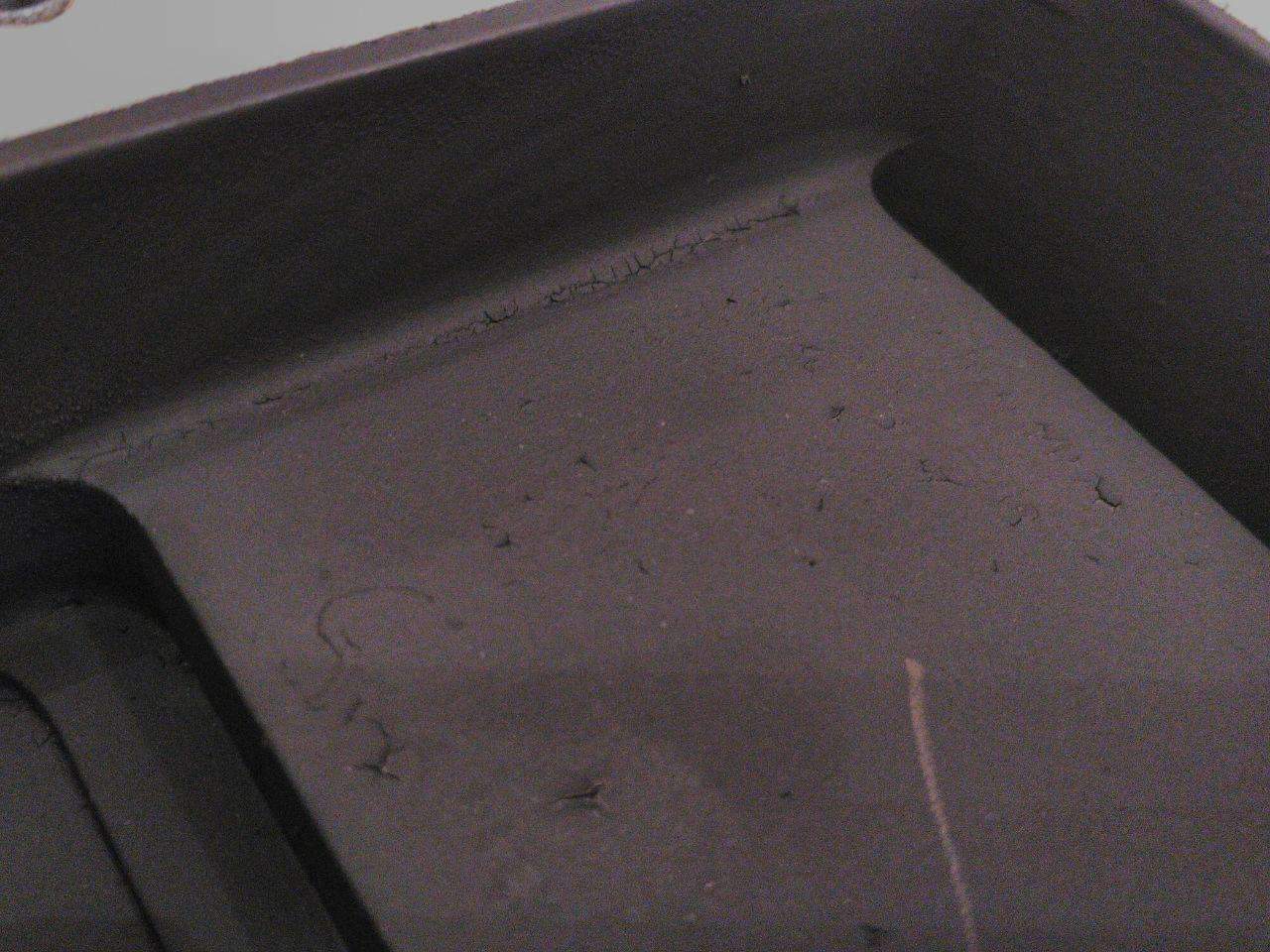

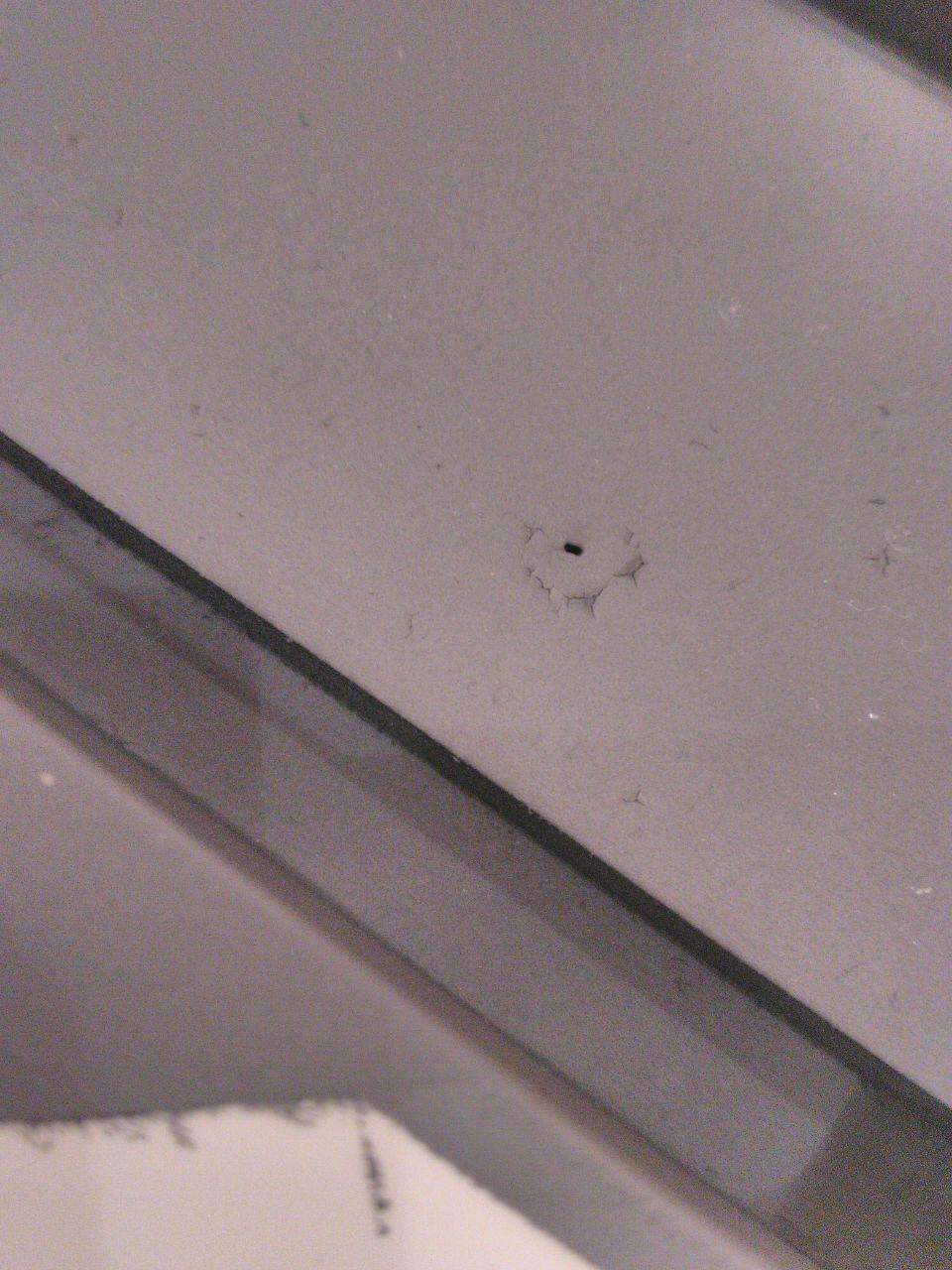

Нанес графит из баллончика. Поверхность особо не готовил. После высыхания в некоторых местах началось растрескивание. Надо переделывать или это ни на что не влияет и можно так оставить?
Еще вопрос по пикгарду. Я нанес графит не только в полости, но и немного на корпус. Хотел соединить экраны корпуса и пикгарда просто наложив их в этом месте. Проканает такой вариант или все-таки для надежности лучше вкрутиться в корпус проводом?
