Re: Экранировка гитары
« Ответ #8880 : Января 16, 2018, 13:32:52 »
Bleedthedream,
Вот тут посмотри.

https://www.youtube.com/watch?v=9C9rtvVkL9U

Оффлайн Bleedthedream

  • Эксперт
  • *****
  • Сообщений: 1207
  • Репутация: +44/-1
Re: Экранировка гитары
« Ответ #8881 : Января 16, 2018, 15:01:35 »
fender44, видел этот видос, пролистал тогда по быстрому. Надо будет еще раз пересмотреть.

... и добавил:

Но лучше наверно это видео

https://www.youtube.com/watch?v=muScGUdDlvE
« Последнее редактирование: Января 16, 2018, 17:38:29 от Bleedthedream »

Оффлайн iSmile

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Экранировка гитары
« Ответ #8882 : Января 18, 2018, 12:54:03 »
Правильная ли схема подключения страта HSH с осечками и двумя тонами?
Подскажите пожалуйста по экранировке:
1. Нужно ли обрывать экран у самого датчика?
2. Нужно ли убрать фольгу с накладки в тех местах, где датчики крепятся к накладке?
3. Нужно ли убрать фольгу с накладки в тех местах, где потенциометры крепятся к накладке если корпуса потов соединены как на схеме?

Оффлайн artgt5

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8883 : Января 21, 2018, 23:15:47 »
Вроде как материала на данную тему много, но остаются вопросы.

1. Должна ли быть связь между всеми экранироваными областями (область звукоснимателей, гнездо джека, темброблок)? Я припаял по проводку к экрану каждой области звукоснимателя и вывел провода в темброблок для дальнейшего подключения к экрану темброблока. Контакт между темброблоком и гнездом джека есть.

2. Должен ли быть контакт между корпусами деталей электроники (потенциометров, переключателя, гнезда для джека, звукоснимателей) и самим экраном? Должно ли происходить прикосновение деталей корпуса к медной фольге? Или же все корпуса нужно заизолировать?

На эти два вопроса ищу ответ и нигде не могу его найти, по этой причине не могу доделать начатое :) Помогите люди знающие!

Медный скотч брал этот https://www.amazon.com/gp/product/B01N3LOKPG/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1 - качеством доволен.





Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90086
  • Репутация: +9935/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #8884 : Января 21, 2018, 23:21:10 »
Да, контакт всех элементов с экраном надо обеспечить. НО!!! Обязательно прочитать выкладки по паспайке правильной звезды без использования корпусов потов, переключателя и т.п. кроме одного места соединения звезды с экраном. Можно и через корпус одного пота.

В случае страта и так все полости соединяются. В случае суперстрата под хамбами не надо ничего экранировать, разница будет минимальна. Соединение полостей с основным экраном делать только в том случае, если нет соединения через экраны кабеля джека или звукоснимателя и т.п. Т.е. не допускать двойных цепей.

Оффлайн artgt5

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8885 : Января 22, 2018, 01:24:25 »
Спасибо AZG! Но вопросы все равно остались. Для полной четкости опишу мой случай в деталях. У меня Jackson Performer Суперстрат 2 хамбакера 1 сингл. Недавно купил хамбакеры Seymour Duncan Invader и решил вместе с заменой сделать медный экран. Обклеил медным скотчем как все полости под звукоснимателями так и полость темброблока с отверстием под гнездо джека. Для соединения полостей звукоснимателей с полостью темброблока, к экранам полостей звукоснимателей припаял медные проводки и вместе с проводами самих звукоснимателей вытащил их в полость темброблока. Провода от звукоснимателей идут с фольгой и экранным проводком. Контакт между корпусами потенциометров, переключателя, гнезда джека через экран в полости темброблока есть. Есть схема подключения электроники. Но
еще ничего не паял, так как не нашел однозначной информации, как в моем случае правильно скомутировать экран с электроникой?
Выкладываю фотки.









Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90086
  • Репутация: +9935/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #8886 : Января 22, 2018, 10:22:07 »
artgt5, Не надо было ничего под потами вырезать. Поты и переключатель должны сидеть на экране своими корпусами. Далее курить топик как сводить земли. Описано несколько раз.

Оффлайн artgt5

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8887 : Января 22, 2018, 11:45:20 »
Я ничего не вырезал, просто наклеил в тех местах черную изоленту. Сниму ее и все, хотя контакт с экраном и так был, видно шайбой продавило все же изоленту. Спасибо, будем искать тему как сводить землю.

Оффлайн KE

  • Новичок
  • *
  • Сообщений: 67
  • Репутация: +1/-1
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8888 : Января 22, 2018, 12:04:44 »

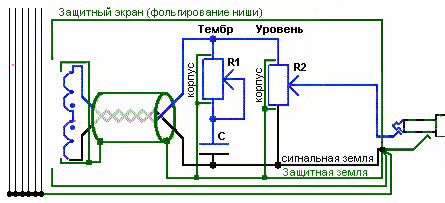

Схема

Оффлайн artgt5

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8889 : Января 22, 2018, 12:16:36 »
KE спасибо!

Оффлайн iSmile

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Экранировка гитары
« Ответ #8890 : Января 22, 2018, 17:04:57 »
Приерпляю схему, после которой стало намного понятней, как делать.

https://vk.com/wall1218357_7593?z=photo-24764780_456239411%2Fwall1218357_7593


... и добавил:

а после этой схемы наткнулся на схему фендера и опять затупил, надо ли отдельным проводом соединять с экраном потенциометр если на накладке фольга?


« Последнее редактирование: Января 22, 2018, 17:26:40 от iSmile »

Оффлайн vit66

  • Частый посетитель
  • **
  • Сообщений: 147
  • Репутация: +37/-5
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8891 : Января 29, 2018, 15:21:31 »


Подскажите правильно ли распаял.Фольга прозванивается везде. Переключатель и потенциометры сидят на фольге.Пластина держателя джека фольги не касается.Экран (фольга ) соединен со звездой припаяным проводом.
1-правильно ли припаян конденсатор

2-нужно ли корпус переключателя соединять с общей землёй-я припаял
сейчас сопротивление звукоснимателей нек-16,3кОм нек+бридж-5,07, бридж-16,3
При переключении позиций звукоснимателей слышны в динамик щелчки,так же   когда оба потенциометра выворачиваются до упора слышен стук . Гитара джексон ДК2М .Стояли ежи 81-85 ,сейчас сеймурыSH-1n-SH-4.

Оффлайн flamaster

  • Эксперт
  • *****
  • Сообщений: 2011
  • Репутация: +472/-8
  • Большой Камень Прим.Край
Re: Экранировка гитары
« Ответ #8892 : Февраля 02, 2018, 05:49:48 »
Привет, обзавёлся тут ягуаром японским. Фонит гад безбожно, фон пропадет когда касаешься железных частей инструмента, струн. Полез внутрь, на панели что-то типа алюминевой фольги, в полостях графит, кроме отсека под бридж. Я не особо силён в электронике, припаять, отпаять проводок смогу. Прошу подмоги, чего куда и как.





Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37118
  • Репутация: +3956/-666
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #8893 : Февраля 02, 2018, 10:25:27 »
Экранировать полости все
Под бриджем не надо

Оффлайн Nbie

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #8894 : Февраля 03, 2018, 00:02:32 »
Привет. Я новичок в этом деле, буду рад, если поможете прояснить некоторые нюансы :).

1. Как я понял, если тембрблок экранирован, то нельзя использовать экранированные провода, дабы не допустить "экран в экране".
А я купил провод с плетеным экраном.
http://guitarparts5150.ru/provod-raspajki-pletenym-ekranom-metr-p-298.html
Получается его нельзя использовать, если буду экранировать гитару?

2. Купил медный скотч, но не знаю точно, токопроводящий ли на нём клей нанесен или обычный. Можно ли это проверить мультиметром? Просто обратная клейкая сторона должна прозваниваться? (Я в первый раз в жизни купил мультиметр, сори если тупой вопрос)

3. Ну и еще про мультиметр. Как проверить, что всё экранировано хорошо? Проверить сопротивление щупами? И какое должно быть сопротивление?

4. Насчет земляной петли. Чтобы не допустить земляную петлю, нужно просто всю землю спаять в одну точку? Нужно ли эту точку припаивать к экрану?
