Японский Charvel Model 5FX... сингл/хамб/ одна громкость

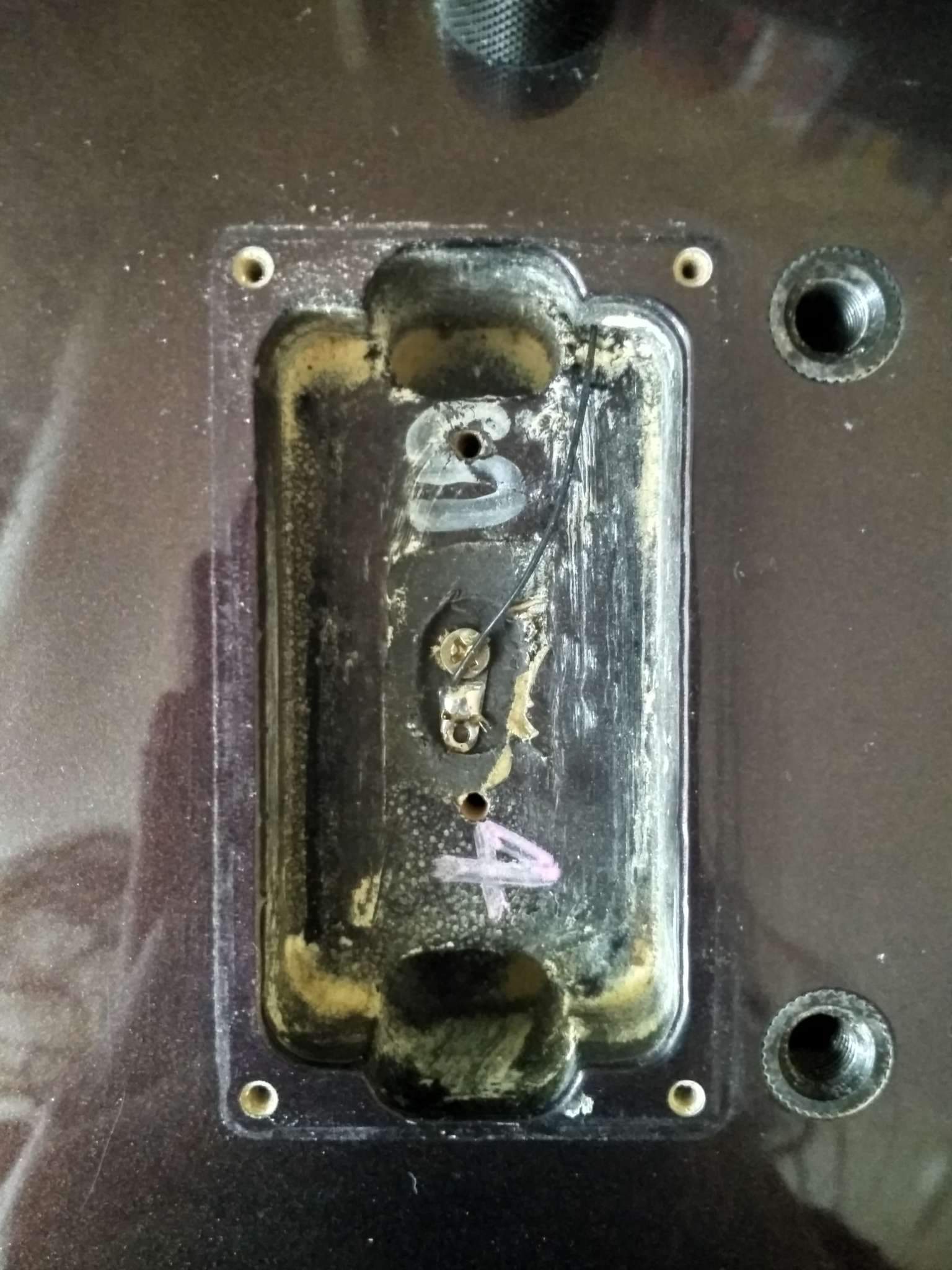

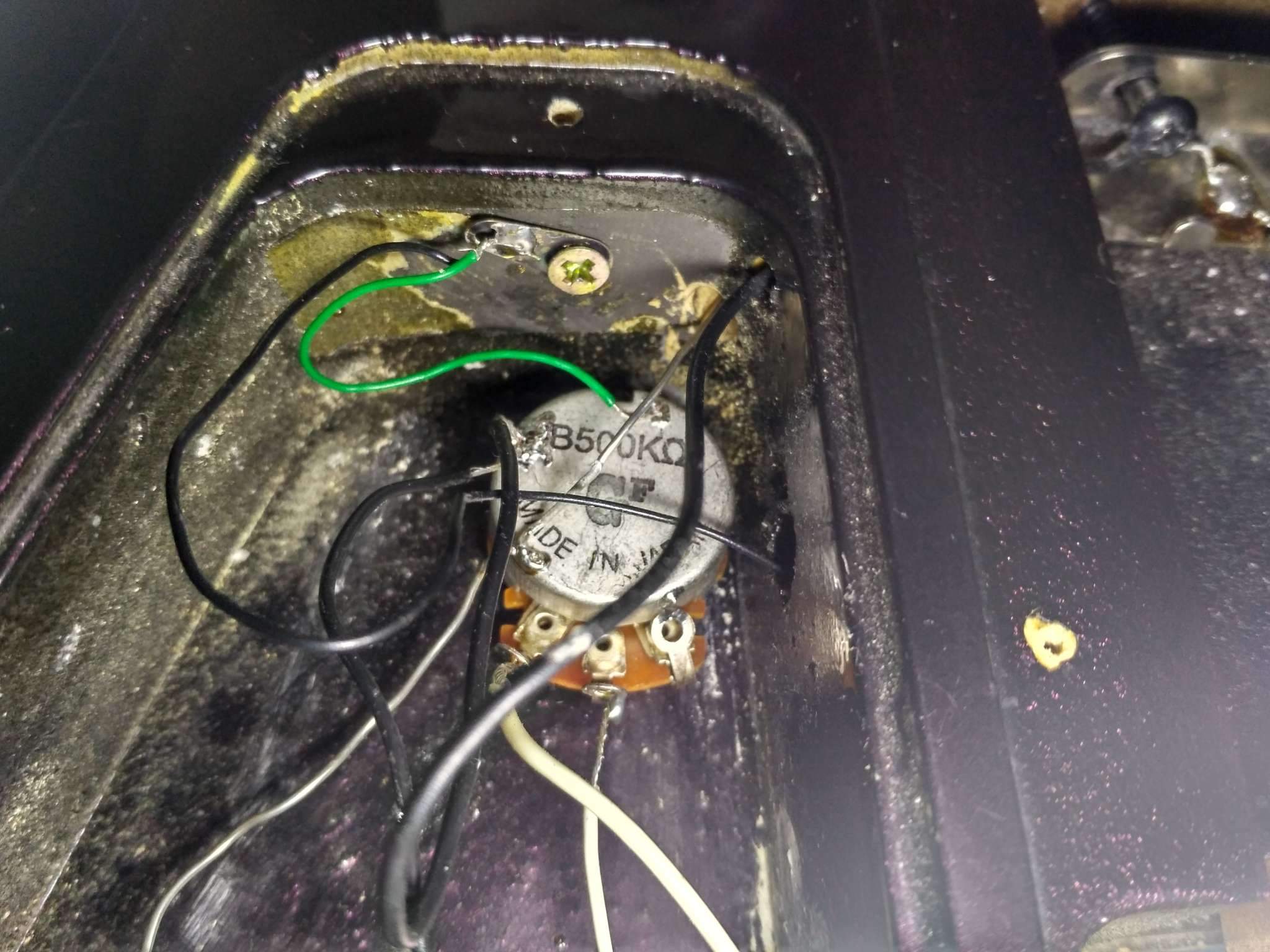

Странная разводка земли: один провод стандартно идет на бридж, а второй - от потенциометра на саморез, прикрученный к стенке темброблока (немного покрыта графитом) + от этого самореза идет еще провод аж под хамбакер, где также напаивается на саморез. В чем смысл такой разводки? Гитара немного, но все равно фонит (пару фото прикрепил).

ПыСы. При экранировке графитом пластиковую крышку темброблока тоже покрывать? Многожильные провода от компьютерного блока питания подойдут?

У этих гитар графит под лаком и соединяется все данными проводками. Много раз было написано, что Фендера, Джексы и Чарвелы имеют такую особенность. Повторная экранировка поверх ничего не поменяет. Просто надо сделать нормальную распайку, убрать сопли. длинные провода, лишние экранировки проводами и соединить земли в звезду.

Если проигнорировать такую схему и распаять стандартно, как показано на сайте SD, т.е. не заземляясь на графит под лаком? Заводская экранировка не будет мешать?

Гиви Вай, На сайт СД схемы для варианта без экрана. Сначала проверить, контачат ли поты и переключатель корпусами до экрана. Если нет, тогда да, можно землить корпус отдельным проводом.

Экранировка вообще не мешает, а помогает при условии. что все сделано правильно.

Переключатель и поты не контачат, графит обнажен только в месте крепления самореза в темброблоке и нишах под датчики

А нужно ли соединять землю потенциометра с экраном?(припаивать проводок от земли потца к экрану)?

Спрашивал страницей выше, но ответа так и не получил. Готов заплатить 300р (qiwi), если считаете что ваша помощь стоит больше, напишите ваш ценник. Гитара фендер ягуар (японец). Во всех полостях графит, кроме кармана под бридж. Земли все сведены на потц громкости. Фон пропадает ( и то частично) только при касании струн, нужно сделать так чтобы его не было, при условии что гитару и её железные части не трогают. До этого был мустанг, там всё ок было с этим.
https://youtu.be/Zw9eAWcqRKc

Как это всё делается то

Ну да, когда ты знаком с основами, то возможно.. А если головы только на то чтобы припаять, отпаять кабель ? И как так получается, что на заводе в японии это нормально так паять ? Заметил что там нет второго провода на джек, обычно который как земля идёт (вроде) другой сигнал. Может припаять к этой клеме на джеке которая свободная провод и его вкрутить в экран ? Или с каждого кармана тянуть провода на потц громкости ?

Всем доброго здравия, помогите пожалуйста спаять гитару H+H+1tone+1volume+3 позиционный переключатель. Схему не могу понять - так как не шарю)))Нэк -2 провода (родной), бридж 5 проводов (DiMarzio ToneZone)
P.S.Просто напишите,что с чем спаять. Сорян если что)
