Victor ®,Нужно будет сегодня ещё раз сделать замеры своей гитары
А на сколько ставил измерение сопротивления?

Чтобы мерять на контактах материнки напряжения с одной стороны были припаяны крокодилы, к ним припаяна тонкая гитарная струна

у меня на тестере на щупы припаяны иголки швейные

Классный лайфхак! Возьму на вооружение.

Psycho455, В целом все верно, но можно чутка упростить - землю тона бриджевого датчика можно на землю громкости - ближе тянуть, а цепь одна.

Экранированный до джека придется по любому. Тут ничего не попишешь, т.к. он идет от переключателя по всей диагонали (за что не люблю ЛП). Изолировать надо.

AZG, еще один последний момент не дает покоя, в этой моей схеме должен ли земляной провод, который идет напрямую от свича до джека, касаться звезды на поте? Иначе, получается у меня графитовый экран полости свича никак не соединяется с графитовым экраном полости темброблока. Заранее благодарен

Это был ответ не на мой вопрос?))

AZG, еще один последний момент не дает покоя, в этой моей схеме должен ли земляной провод, который идет напрямую от свича до джека, касаться звезды на поте? Иначе, получается у меня графитовый экран полости свича никак не соединяется с графитовым экраном полости темброблока. Заранее благодарен

Зависит от того как разводится земля переключателя. Можно подпаять экран этого провода прямо на пот и земля будет раздаваться и на свич и через него на экран полости свича, и на гнездо. Притом внимательно! Экраны проводов от потов до свича должны подключаться только с одной стороны. Где удобнее, на свиче или на потах. Как по мне удобнее на свиче.

Сделал дополнительные замеры сопротивления графического экрана. Мультиметром на сопротивление 200к показывает .700 - .900 - нормально?

Попробовал подключить к бесперебойнику от сети 220В усилитель и фузз - фона не было. А когда добавил квакушка фон появился
К сожалению от батареи работает плохо и проверить не удалось

Сегодня потестил гитару с моим новым аудиоинтерфейсом Motu M2.
Использовал Tonelib gfx 4.4.0 на Виндоуз 7
В плане подключения ничего не изменилось. Та же розетка без заземления.
Никакого фона от гитары не услышал

Так почему через усилитель, есть фон хоть и не такой большой?
Значит с распайкой электроники гитары все в порядке

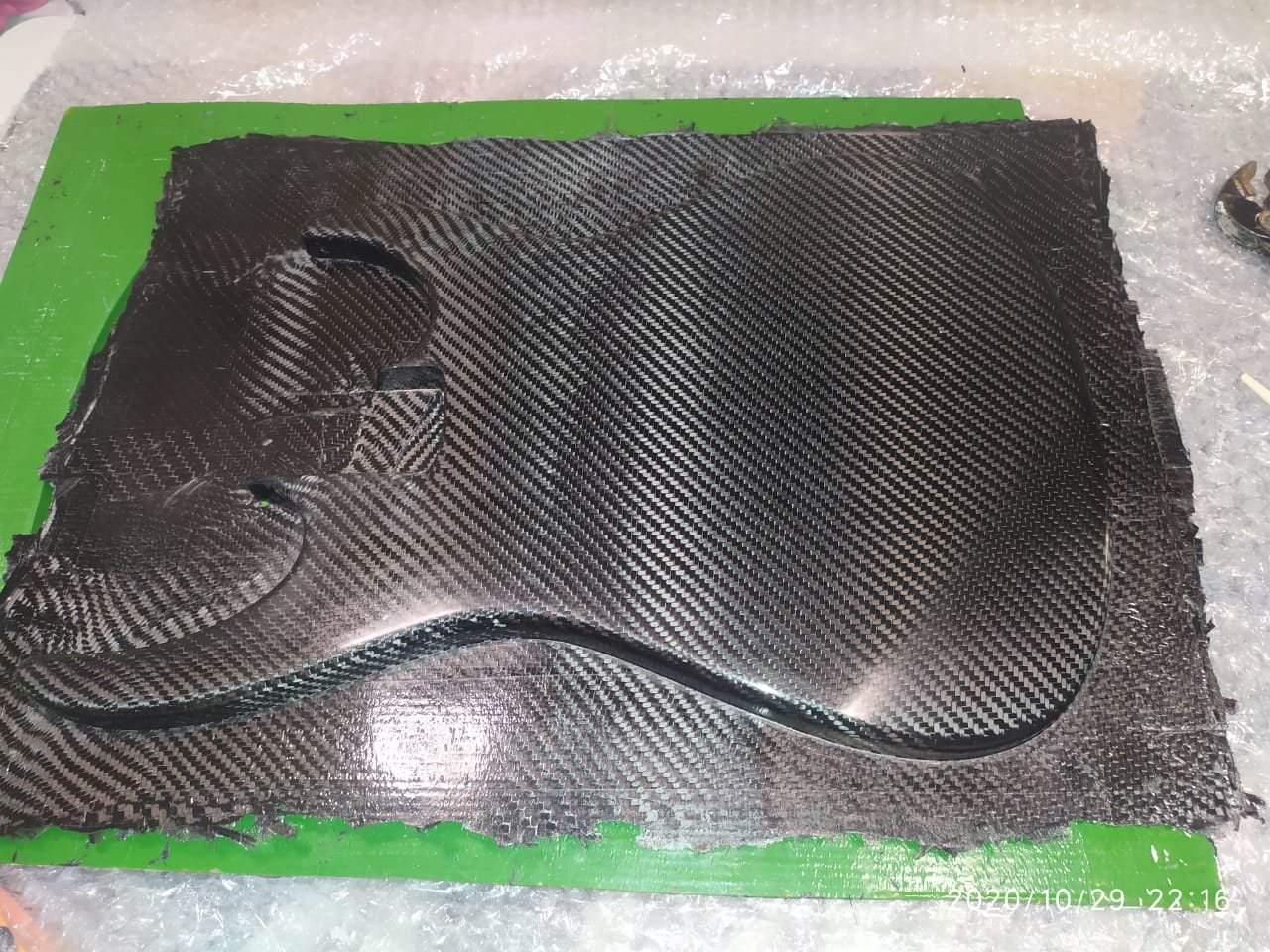

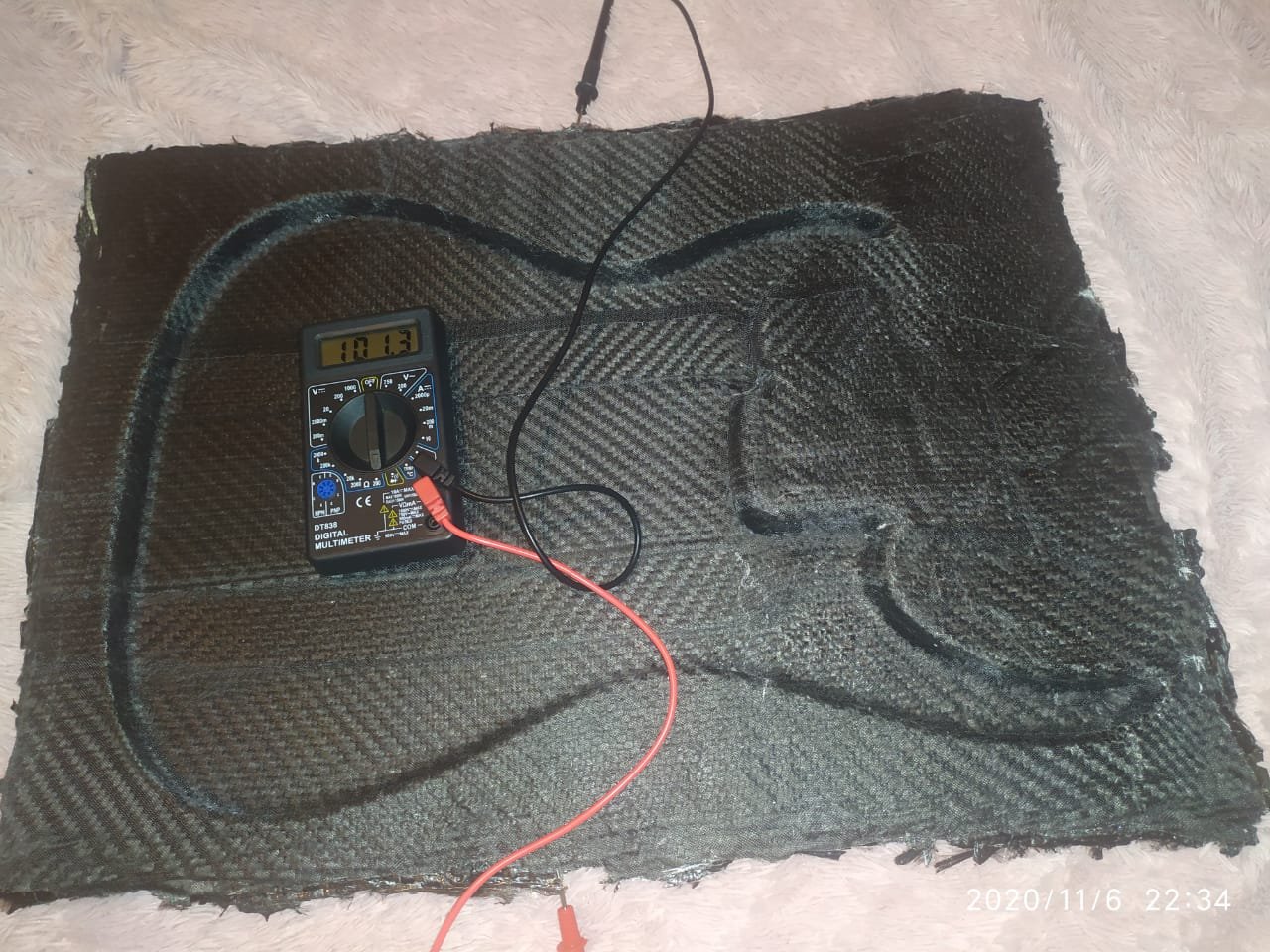

Карбон ведь сам по себе является проводником

он же весь взвешен в компаунде как бы))) Не приконтачишься заряд скатить))))
