Привет! не могу найти схему распайки для гитары Parker pm20. Помогите, кто знает. спасибо)

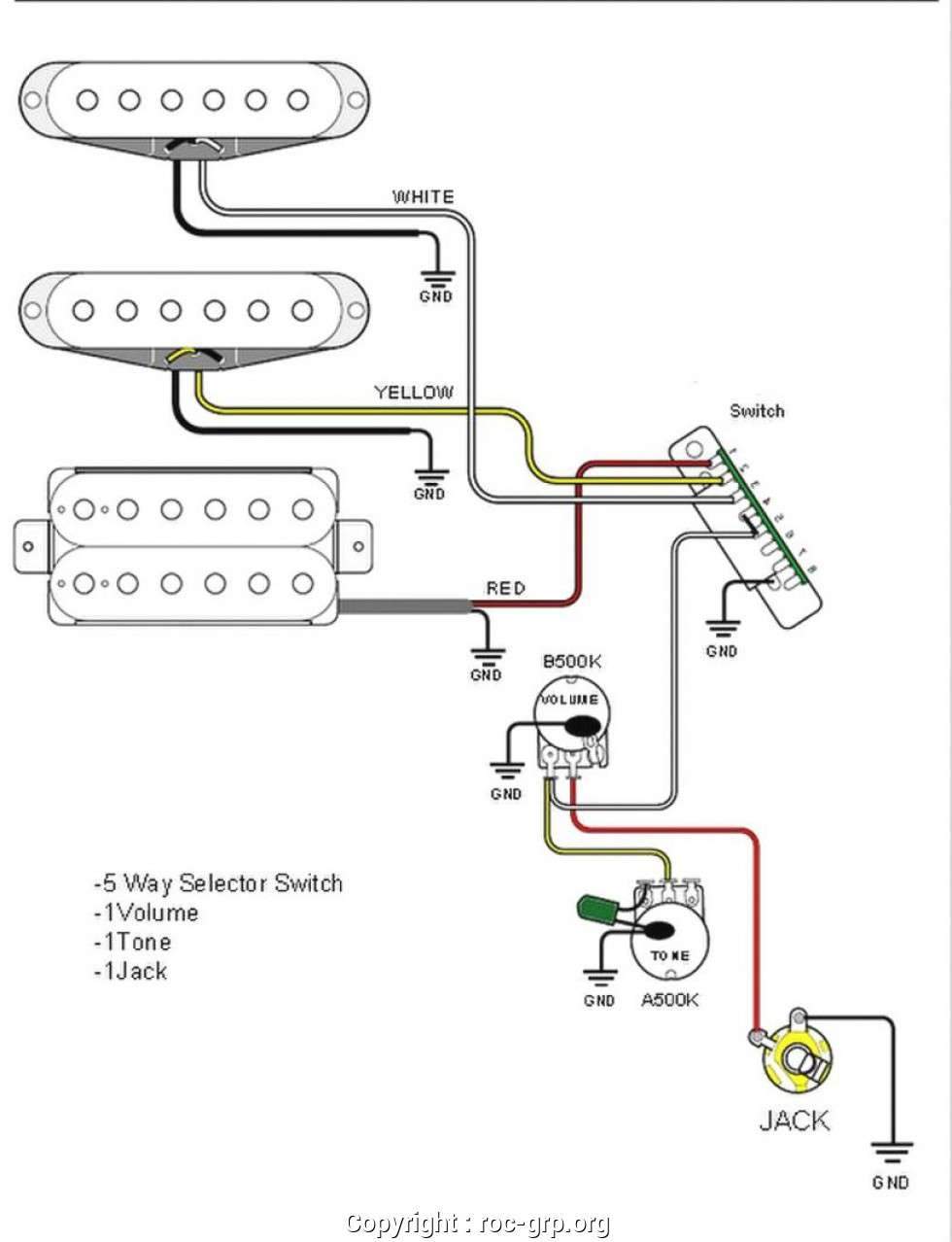

парни а может быть противофаза (гундосое без низов) подключение во втором положениии свича вот в такой схеме, если нековый хамб будет перевернут относительно бриджевого сингла? то есть когда магниты обоих датчиков будут в одном полюсе?

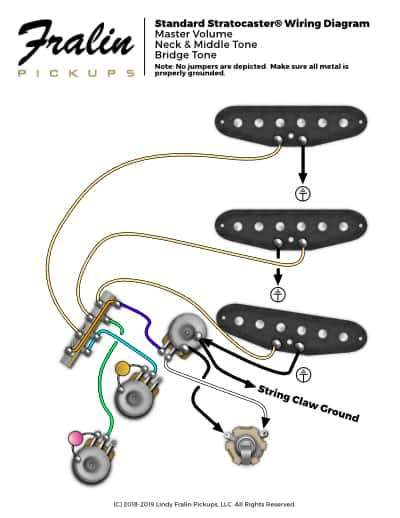

Всем привет. Знатоки подскажите как и куда правильно припаять провода на гитаре? Гитара Yamaha pacifica 112j, оборвались несколько проводов, пытался найти в интернете схему распайки для гитары, но гугл молчит. И как определить правильно ли стоят сингловые звукосниматели, т.к когда гитару отдали пикгард был у нее отдельно от звучков, поэтому не факт что они стоят правильно? 3 провод идет от гнезда для джека

_____

____

____

Камрады, подскажите горе-паяльщику, где мог напортачить:
Поставил 3-позиционный мини-свитч (с 6 ножками).
Провода от датчиков припаял к крайним парам ножек.
Провод, который идёт на потенциометр громкости, на среднюю пару (землю свитча на землю потенциометра, соответственно).

Но не работает среднее положение датчиков  Отдельно нэк, отдельно бридж - всё ОК, а среднее - тишина.
Не так соединил ножки на свитче? Или, может, перегрел паяльником (30 ватт) свитч и попортил его (вполне мог ввиду низкого скилла)?

Свитч именно 3-позиционный, вот этот Hosco:
https://www.strunki.ru/catalog/electric/HOSCO-ON-OFF-ONB-3-kh-pozicionnyjj-mikropereklyuchatel-chernyjj

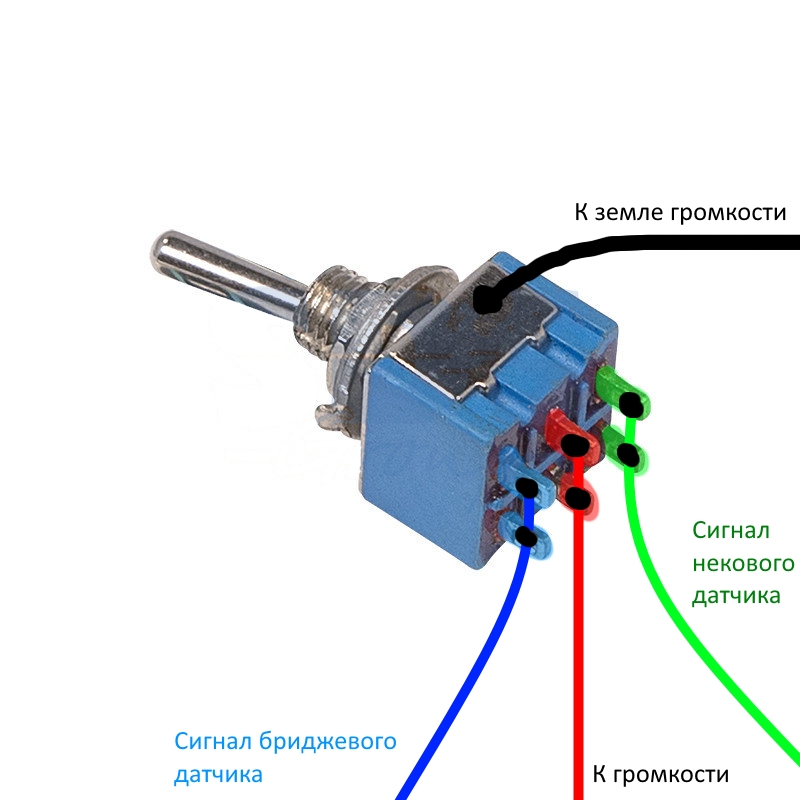

А вот схематично то, что напаял:

Этот тумблер по середине ОТКЛЮЧАЕТ сигнал. Там же написано ON-OFF-ON.

Надо вот этот и там распайка чутка отличается от приведенной: https://www.strunki.ru/catalog/electric/HOSCO-ON-ON-ONB-3-kh-pozicionnyjj-mikropereklyuchatel-chernyjj

Точно ведь
По неопытности подумал, что главное - наличие трёх позиций, а их наименованиям значения не придал
Благодарю!
