Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 576803 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Pavel Ich

  • Новичок
  • *
  • Сообщений: 97
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2925 : Ноября 28, 2019, 15:00:20 »
А в вашей версии распайки ручка тона какую функцию должна выполнять?
Регулировка тона бриджа и нека (сигнала с переключателя).

Оффлайн Acid_November

  • Завсегдатай
  • ***
  • Сообщений: 292
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2926 : Ноября 28, 2019, 15:05:06 »
Регулировка тона бриджа и нека (сигнала с переключателя).

Вообще тогда не понимаю чего надо добиться. Чтобы мастер громкость глушила всю гитару? Так она и так её будет глушить. Выход с мастера громкости контачит на гнезде с выходом поца среднего датчика. То есть при убирании громкости в ноль она оба сконтаченных сигнала будет сливать на землю.

Оффлайн Pavel Ich

  • Новичок
  • *
  • Сообщений: 97
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2927 : Ноября 28, 2019, 15:09:49 »
Вообще тогда не понимаю чего надо добиться. Чтобы мастер громкость глушила всю гитару? Так она и так её будет глушить. Выход с мастера громкости контачит на гнезде с выходом поца среднего датчика. То есть при убирании громкости в ноль она оба сконтаченных сигнала будет сливать на землю.
Может и должна, но не сливает...При убирании громкости верхней крутилкой, средний датчик работает отдельно.

... и добавил:

Всё в этой схеме классно, кроме того ,что при работе двух датчиков нужно крутить 2 ручки громкости для глушения.
« Последнее редактирование: Ноября 28, 2019, 15:13:23 от Pavel Ich »

Оффлайн Acid_November

  • Завсегдатай
  • ***
  • Сообщений: 292
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2928 : Ноября 28, 2019, 15:13:39 »
Может и должна, но не сливает...При убирании громкости верхней крутилкой, средний датчик работает отдельно.

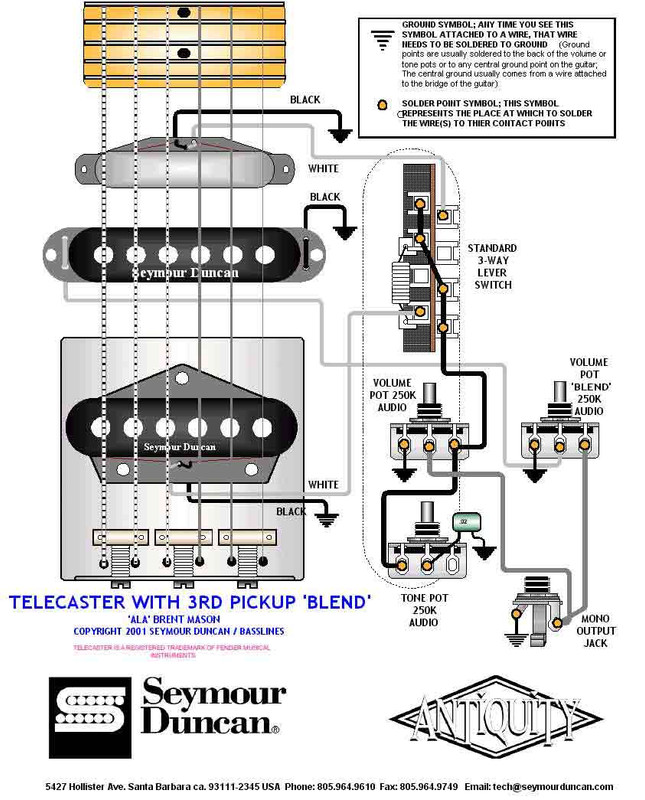

Ээ... Как-то мне сложно представить такое. Фишка нешвилловской распайки в тонкой настройке противофазного звука в крайних положениях. Если поц среднего датчика скрутить в ноль, то гитара тоже звучать не будет, даже когда громкость бриджа и нека на максимум. Ибо средний поц тоже ногой заземлен и кидает оба сигнала на землю в крайнем положении.

... и добавил:

Если делать все по верхней схеме, то мастер громкость должна затыкать гитару полностью. Если у вас не так, то распаяно не по схеме. Если распаяли ужен, то скиньте фото
« Последнее редактирование: Ноября 28, 2019, 15:17:11 от Acid_November »

Оффлайн Pavel Ich

  • Новичок
  • *
  • Сообщений: 97
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2929 : Ноября 28, 2019, 15:22:08 »
Распаяно все по схеме но они, вроде идентичны.
Средний датчик и бридж+нэк работаю отдельно.




... и добавил:

Я раньше выходной провод с мидла кидал на переключатель или вход основного регулятора громкости - было не плохо, но когда перекинул выход среднего сразу на джек нашел для себя интересную позицию, когда у бриджа (нэка) убран полностью тон, а средний включен на всю. Вот только проблема с отключением появилась. Для пуш-пула нужно фрезеровать деку, а тумблер ставить не горю желанием - он где не вставь мешать будет.
« Последнее редактирование: Ноября 28, 2019, 15:29:17 от Pavel Ich »

Оффлайн Acid_November

  • Завсегдатай
  • ***
  • Сообщений: 292
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2930 : Ноября 28, 2019, 15:40:01 »
В соответствии с этой схемой звук должен убираться полностью. Крайнюю ногу на поце среднего кидали на землю? Или пустая стоит?

Оффлайн Pavel Ich

  • Новичок
  • *
  • Сообщений: 97
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2931 : Ноября 28, 2019, 15:42:58 »
Крайнюю ногу потца среднего датчика кинул на корпус основного (типа все земли в одном месте должны быть).

Оффлайн Acid_November

  • Завсегдатай
  • ***
  • Сообщений: 292
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2932 : Ноября 28, 2019, 17:30:01 »
Крайнюю ногу потца среднего датчика кинул на корпус основного (типа все земли в одном месте должны быть).
Тогда у меня иссякли идеи. Когда я делал себе эту распайку, то оба поца у меня полностью глушили звук.

Оффлайн Acid_November

  • Завсегдатай
  • ***
  • Сообщений: 292
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2933 : Декабря 02, 2019, 16:02:39 »
Имеется Страт, на нем сет синглов (хамканселлеров) Noiseless N3.

Возможно ли без добавления тумблеров и и дополнительных переключателей на лицевой панели сделать распайку при которой все останется как есть, за исключением того, что в 1 или 2 положении синглы (бридж и мидл или может сразу все три - не знаю как лучше) будут подключаться последовательно с эффектом хамбакерного звука?

Через стандартный стратовский пятипозиционник этого сделать нельзя. Если нужно, чтобы внешне все осталось классически, то можно использовать для этого один из потенциометров тона. Как это будет выглядеть: громкость будет рулить громкость. Оставшийся тон будет один для всех звукоснимателей. А третий потенциометр будет подмешивать средний звучок последовательно в крайних положениях пятипозиционного переключателя. То есть, когда этот поц скучен в ноль, то у нас обычный страт. Когда вручён на максимум, то в первом положении у нас хамбакер из бриджа и миддла, а в пятом положении хамбакер из нека и миддла. Позиции 2, 3 и 4 будут просто миддл сингл.

Оффлайн Pavel Ich

  • Новичок
  • *
  • Сообщений: 97
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2934 : Декабря 02, 2019, 16:16:55 »
Через стандартный стратовский пятипозиционник этого сделать нельзя. Если нужно, чтобы внешне все осталось классически, то можно использовать для этого один из потенциометров тона. Как это будет выглядеть: громкость будет рулить громкость. Оставшийся тон будет один для всех звукоснимателей. А третий потенциометр будет подмешивать средний звучок последовательно в крайних положениях пятипозиционного переключателя. То есть, когда этот поц скучен в ноль, то у нас обычный страт. Когда вручён на максимум, то в первом положении у нас хамбакер из бриджа и миддла, а в пятом положении хамбакер из нека и миддла. Позиции 2, 3 и 4 будут просто миддл сингл.
На схеме вообще обозначено использование 3х позиц перекл.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2935 : Декабря 04, 2019, 00:01:42 »
На схеме вообще обозначено использование 3х позиц перекл.
Вопрос был не про схему выше, а про обычный Страт.

Оффлайн Павел Ич

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2936 : Декабря 04, 2019, 00:07:57 »
Вопрос был не про схему выше, а про обычный Страт.
Вопрос был, как раз, про схему Нэшвилл изначально.


Оффлайн barrozy

  • Завсегдатай
  • ***
  • Сообщений: 337
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2937 : Декабря 05, 2019, 22:25:33 »
парни подскажите почему, при распайке хамба через пуш-пул (последовательно/параллельно) при включении параллельного соединения у меня хамб вообще безшумный а при последовательном/серийном чуть шумит, это нормально?

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2864
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2938 : Декабря 06, 2019, 03:25:51 »
парни подскажите почему, при распайке хамба через пуш-пул (последовательно/параллельно) при включении параллельного соединения у меня хамб вообще безшумный а при последовательном/серийном чуть шумит, это нормально?
Тепловой шум к сожалению хамбакер при последовательном соединении не компенсирует.
Чисто по логике при равных характеристиках обеих катушек хамба, при параллельном соединении полное активное сопротивление хамба равно половине сопротивления одной катушки. А при последовательном полное активное сопротивление равно удвоенному сопротивлению одной катушки.
Тепловой шум прямо пропорционален активному сопротивлению, то есть при последовательном соединении тепловой шум в 4 раза или на 12дБ больше.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2939 : Декабря 09, 2019, 23:34:54 »
Во первых выяснилось что кнопки тоне поменяны местами относительно того что было. Не знаю как правильно, но нижний тон у меня регулировал нек, а верхний - бридж.
Теперь верхний тон регулирует нек, нижний - мидл, а бридж просто стоит в самом звонком положении и ничем не регулируется.

На моём американе стандарте было так: самый верхний - общая громкость, средний пот - тон бриджа и среднего датчика и нижний пот - тон некового.

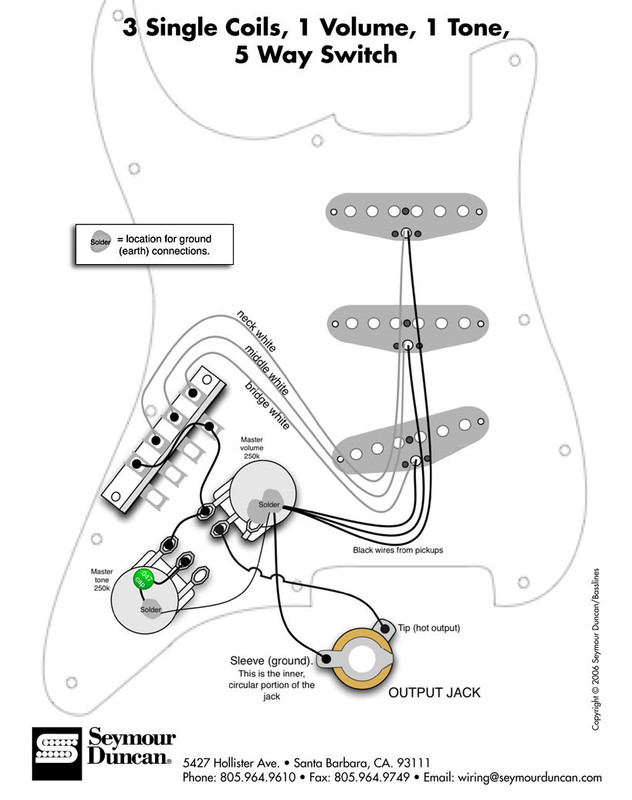

Я уже на двух гитарах избавился от верхнего пота и теперь только мастер-громкость и мастер-тон.



По мне так, если два тона, так лучше средний оставить без регулировки, а на бридж, особенно с синглом, надо ставить ибо на перегрузе будет слишком едко или дребезг от ладов неприятный - на хамбе там как раз компенсируется тем, что сам звук глуше и реально многие тоном не пользуются.


« Последнее редактирование: Декабря 09, 2019, 23:47:19 от Vasik_NJ »
