Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 576720 раз)

0 Пользователей и 5 Гостей просматривают эту тему.

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3330 : Апреля 06, 2021, 19:24:08 »

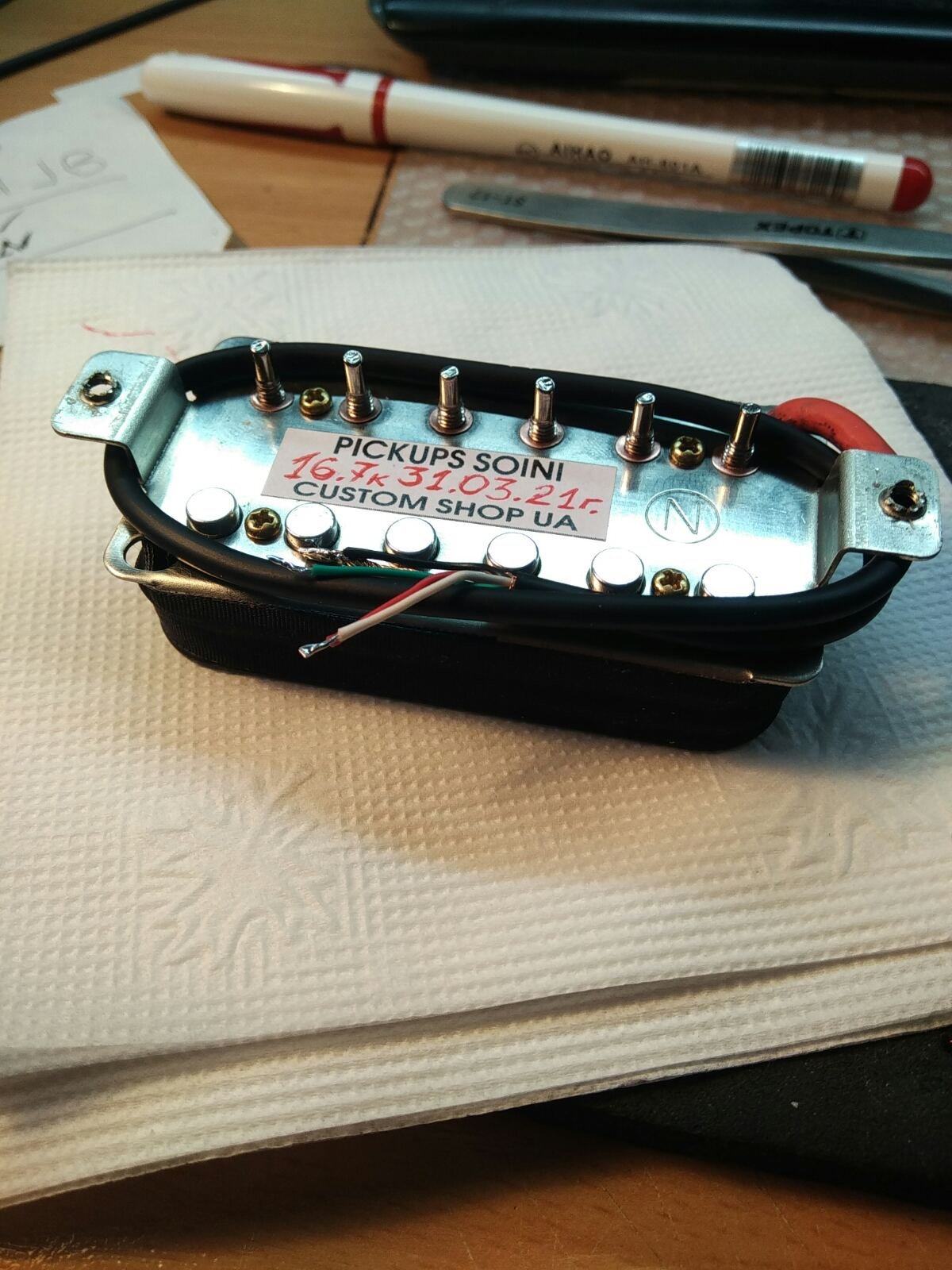

Поморочился камрады, заморочился, и наконецприехал мой бриджевый хамб... рад безумно... но процес кощунственногго изменения родных кишек корта уже начался и остановить - никак!


... и добавил:

Дык а вот теперь вроде определился с желаниями... Два пуш-пула , отдельно на нек и на бридж, они же 2 тона. Мини тумблер на последовательно- паралельно когда работают 2 звучка(среднее положение)... катушки отсекаются на неке глухая, на бридже болченая. Пот волума...

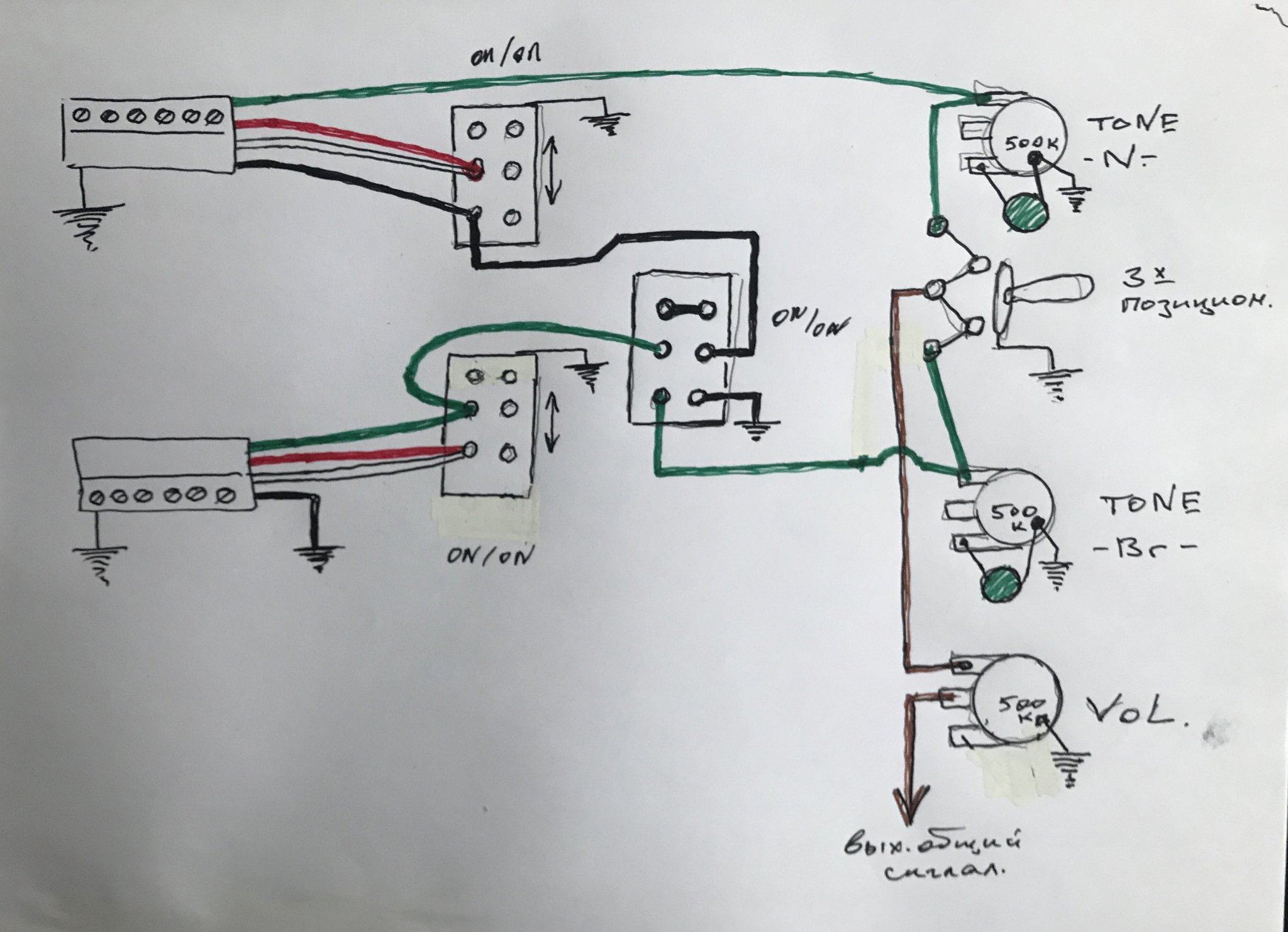

Ну сама схема... мож где ошибся, подправьте плиз...
« Последнее редактирование: Апреля 06, 2021, 19:27:22 от melko_bass »

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Радиоломатель-конструктор
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3331 : Апреля 06, 2021, 19:43:19 »
melko_bass, в регуляторах тембра соедини нижние выводы со средними. А у регулятора громкости нижний вывод соедини с общим.

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3332 : Апреля 06, 2021, 19:45:01 »
О! Спасибки! Яж говорю, аксакалы сразу надыбают просак...

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Радиоломатель-конструктор
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3333 : Апреля 06, 2021, 19:54:52 »
А если у тебя регуляторы тембра с нелинейной характеристикой (надпись А500К), то подключи их наоборот: то, что подключено к верхним выводам, подключи к нижним, а средние и верхние выводы - к конденсаторам. Так оно будет плавнее регулироваться.

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3334 : Апреля 06, 2021, 21:45:08 »
А если у тебя регуляторы тембра с нелинейной характеристикой (надпись А500К), то подключи их наоборот: то, что подключено к верхним выводам, подключи к нижним, а средние и верхние выводы - к конденсаторам. Так оно будет плавнее регулироваться.
а они у меня разные... один А500к а второй В500к
как то так получилось

... и добавил:

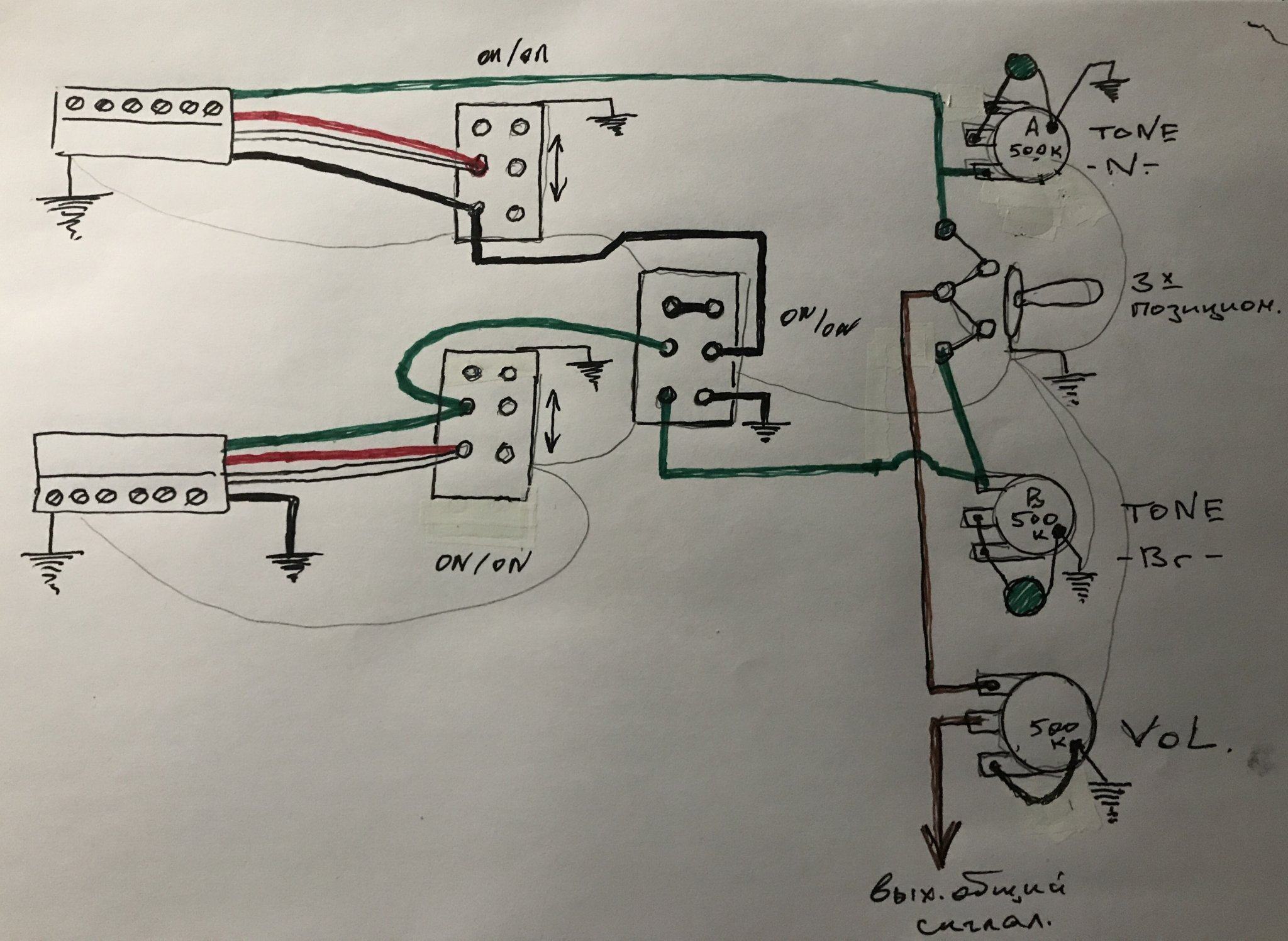

Получается вроде так? ???
верхний пот с маркировкой А500К
кстати кондер там нужен на каждую ногу свой или между ног? или так как я сделал?
« Последнее редактирование: Апреля 06, 2021, 22:11:35 от melko_bass »

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 300
  • Радиоломатель-конструктор
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3335 : Апреля 07, 2021, 09:04:32 »
У регулятора В500к сделай как и у А500к, а то они теперь в разные стороны регулируют. А так всё правильно.

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3336 : Апреля 07, 2021, 09:11:54 »
У регулятора В500к сделай как и у А500к, а то они теперь в разные стороны регулируют. А так всё правильно.
Спасиб!!! Сегодня, или на крайняк завтра  ПОПА ЯЮ !!!  :D :D :D
это ж надо, я схему составил... (не без боков, но...)  :crazy:

И персональное спасибо Vdm !!!  :plus-one: :plus-one: :plus-one:
к сожалению плюсануть немогу, кому не жалко плюсаните товарисча!!!
Все четко, без воды, по существу... реально помог!  :)
« Последнее редактирование: Апреля 07, 2021, 09:42:51 от melko_bass »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3337 : Апреля 07, 2021, 11:22:30 »
кто нибудь видел в продаже хорошие конденсаторы на страт и леспол (недорогие, Эмерсон за 1500 рублей не надо :)

К42-У2 , к40у-9 ,  к40-п2б    0,022 мкф

где-то валялось н штук. могу поискать

Оффлайн Hotrodguitar

  • Ветеран форума
  • ******
  • Сообщений: 6420
  • Зарегистрированный
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3338 : Апреля 07, 2021, 14:11:37 »
Dying Fetus,

если в Москве - было бы неплохо... Я в Митино прокачусь в выходные, может и найду. Соберу на 2 гитары пару комплектов - выберу из того что больше понравится. Бумаго-масляные даже в тесте на ютюбе звучат интересней остальных...

Хотя не понимаю как стоящий в цепи выкрученный на макс тон с разными конденсаторами может давать разный оттенок на высоких...

... и добавил:

Hotrodguitar, В чем суть вопроса, как лучше распаять или один или два конденсатора? Обе схемы адекватные и по своему классика. У страта для 2-й позиции когда два пота вполне удобно, т.к. там не всем нравится выпирающий верх на фоне провала середины. Можно тоном среднего подрезать. но при этом нековый тон останется на своей позиции.


Я почти всю тему прочитал, надергал себе в блокнот полезных фраз,
теперь буду думать... конденсаторы куплю что есть в наличие разных,  пока есть один Sprague Orange Drop 0,022 и К40 П2Б 0,022,
еще интересно емкость - 0,015 и  0,033

+ вопрос "оставь тот, что больше нравится. Проверять на 5-ке громкости, само-собой (AZG)"
- это что? проверять звук с убранным на 50% тоном или громкостью?



« Последнее редактирование: Апреля 07, 2021, 14:46:00 от Hotrodguitar »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3339 : Апреля 07, 2021, 16:16:34 »
Hotrodguitar, нет, не в Мск

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3340 : Апреля 07, 2021, 18:18:51 »

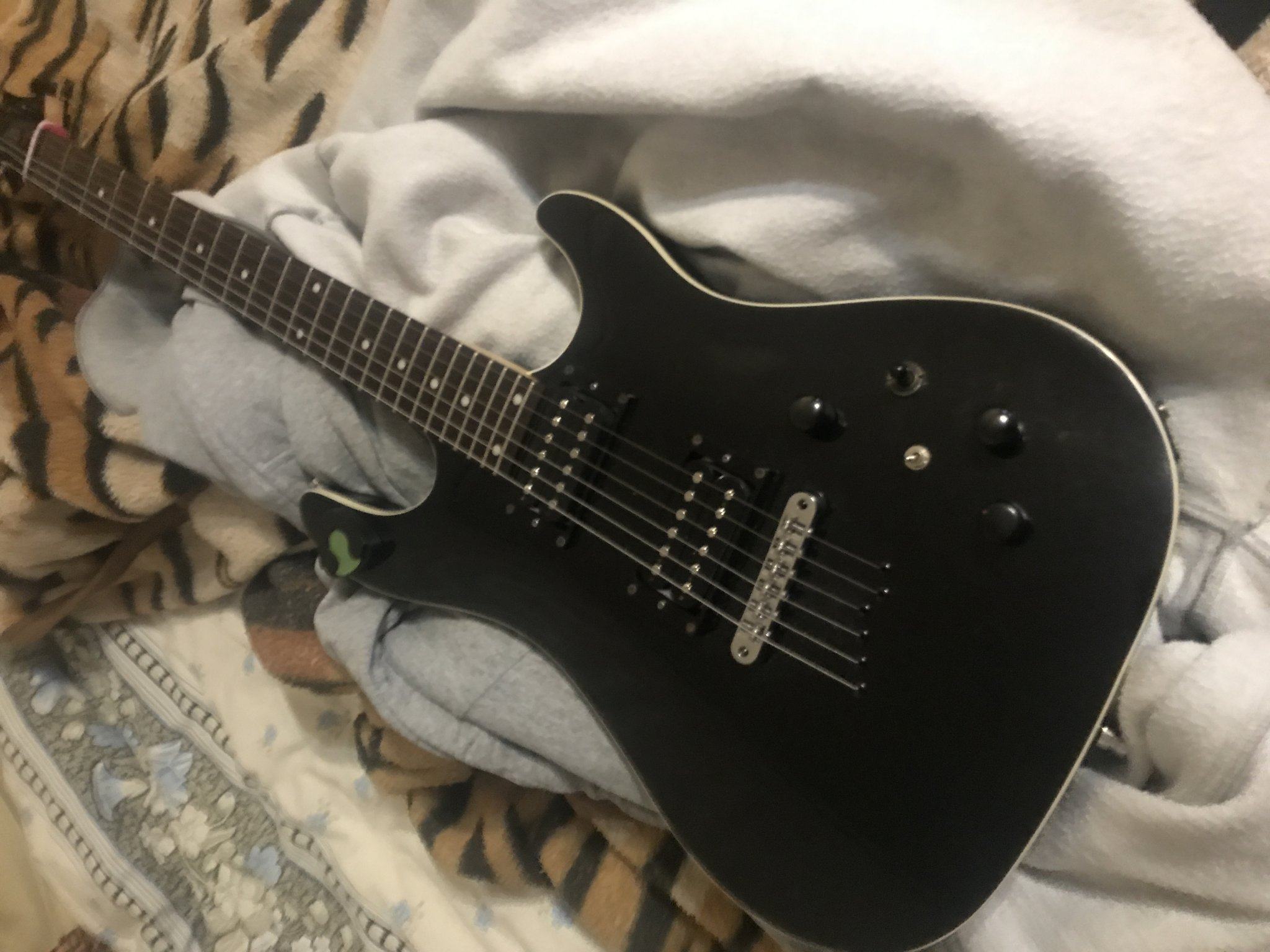

Вау! Ребятушки.... я распаял схему, уже и гитару собрал... даволен как слоняка! Как бизон небритый на зеленом пастбище посреди стада молодых телок! Все режимы работают!! И главное каждый звучит по своему! Ток блин поиграться сейчас не получится, срочно нужно уехать... ну может завтра или послезавтра наиграюсь... спасибо за подсказку по потам... очень плавная и мягкая регулировка, и диапазон широкий... в общем кайфую...
https://youtu.be/FaAfLLXlylM
« Последнее редактирование: Апреля 07, 2021, 19:08:29 от melko_bass »

Оффлайн Sunday

  • Эксперт
  • *****
  • Сообщений: 1799
  • Вечный пионер
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3341 : Апреля 08, 2021, 12:19:12 »

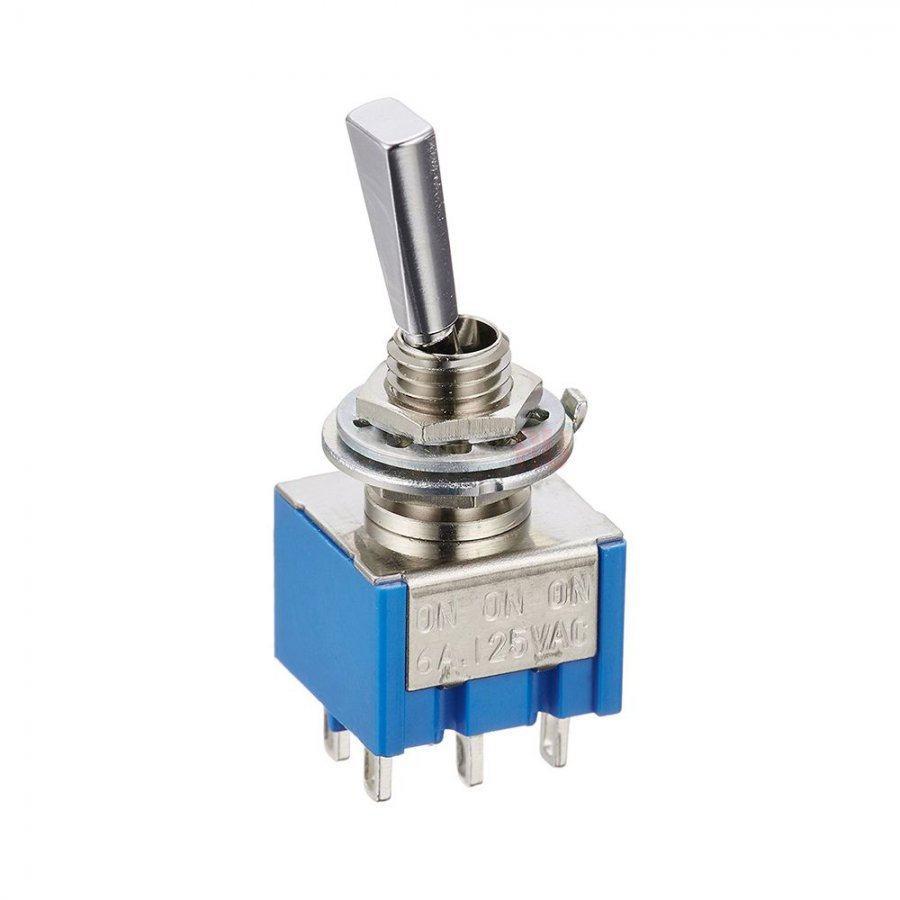

Подскажите, пожалуйста, знающие люди, верно ли я понял суть работы вот таких микросвитчей ON-ON-ON?

Таких, как, например, здесь:
https://www.strunki.ru/catalog/electricparts/hosco-on-on-onc-3-kh-pozicionnyjj-mikropereklyuchatel-khrom

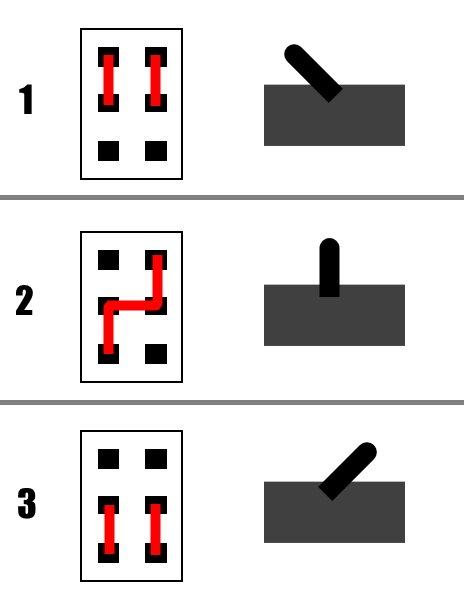

Накарябал схемку (во вложении).




Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91792
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3342 : Апреля 08, 2021, 12:38:20 »
Sunday, Правильно, но перемычки между секциями нет в среднем положении.

Hotrodguitar, На максимум фильтр никуда не девается, но работает на самых верхних ВЧ. Изменяя положение пота тона меняешь частоту среза все ниже и ниже. Поэтому влияет все.

Есть поты no load, это когда на максимуме цепь разрывается и тон отключается от сигнала. Вот тогда не влияет.

Оффлайн melko_bass

  • Частый посетитель
  • **
  • Сообщений: 146
  • И даже если ты умер, знай - это пройдёт...
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3343 : Апреля 08, 2021, 19:50:59 »
Подскажите, пожалуйста, знающие люди, верно ли я понял суть работы вот таких микросвитчей ON-ON-ON?

Таких, как, например, здесь:
https://www.strunki.ru/catalog/electricparts/hosco-on-on-onc-3-kh-pozicionnyjj-mikropereklyuchatel-khrom

Накарябал схемку (во вложении).

по схеме вроде так :)
прозвони...

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3344 : Апреля 08, 2021, 20:22:29 »
Цитировать
Изменяя положение пота тона меняешь частоту среза все ниже и ниже.
нет там регулировки частоты среза. в крайних положениях - резонансы, между что-то не то ни се безрезонансное.
