Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3765 : Ноября 07, 2022, 23:16:56 »
Здравствуйте, просто я не очень понимаю вообще как это наматывать и на что, где это все брать, получается в теории можно реально 15 штук напаять?
А так же все же интересно, а если взять индуктивность меньше, но зато ёмкость больше это будет на что-то влиять?
А также я не очень понимаю саму схему, для чего там резистор на 100ком?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3766 : Ноября 07, 2022, 23:57:09 »
Резистор это часть фильтра. А покупается нужное в магазине радиодеталей.

Оффлайн КОРСАКОВ

  • Живу на форуме
  • *******
  • Сообщений: 15383
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3767 : Ноября 08, 2022, 00:08:24 »
Подскажите вдэшка помагает от хруста поцов ?Как ей пользоваться? У меня не получилось

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3768 : Ноября 08, 2022, 00:09:26 »
Я не очень понимаю как вообще подключать этот резистор на 100ком, как вообще эту схема выглядит на деле?
А что по поводу трансформатора скажете?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3769 : Ноября 08, 2022, 09:40:33 »
nicowa, на переклюк и паять. Там же все нарисовано. А трансики - надо измерять индуктивности обмоток.

КОРСАКОВ, ВД-кой некоторые японские поты можно и убить. Лучше прикупить Контакт 61. А так, пшикаем в сторону подковы и прокручиваем пот пару раз. Помогает на некоторое время. Лучше поты промывать и уже потом смазывать. Надо стараться не трогать смазку оси, иначе будет слишком легко крутиться.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3770 : Ноября 08, 2022, 09:44:17 »
А там как паять 100ком резистор, если там ещё провод идёт параллельно?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3771 : Ноября 08, 2022, 09:48:21 »
Там не провод параллельно, а секция переключателя. В крайнем положении резистор перемыкается и получаем схему без фильтра.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3772 : Ноября 08, 2022, 09:57:02 »
Можете показать как примерно должно это выглядеть, я не очень понимаю :0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3773 : Ноября 08, 2022, 10:00:15 »
nicowa, Обучать схемотехнике? ну ну...

А так, просто резистор распаивается между подвижным контактом переключателя и контактом первой позиции. На этот контакт так же паяется выход с переключателя датчиков.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3774 : Ноября 08, 2022, 10:03:05 »
Получается провод на переключатель и 100ком идут последовательно по сути?

... и добавил:

Как тут отвечать, а то я тут вчера только зарегистрирован? :0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3775 : Ноября 08, 2022, 11:05:57 »
Справа есть Цитировать. Если надо просто вставить ник, то щелкаете на него.

Да, последовательно когда подключаются фильтры.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3776 : Ноября 08, 2022, 11:22:57 »
Цитата: AZG от Ноября 08, 2022, 11:05:57
Справа есть Цитировать. Если надо просто вставить ник, то щелкаете на него.

Да, последовательно когда подключаются фильтры.

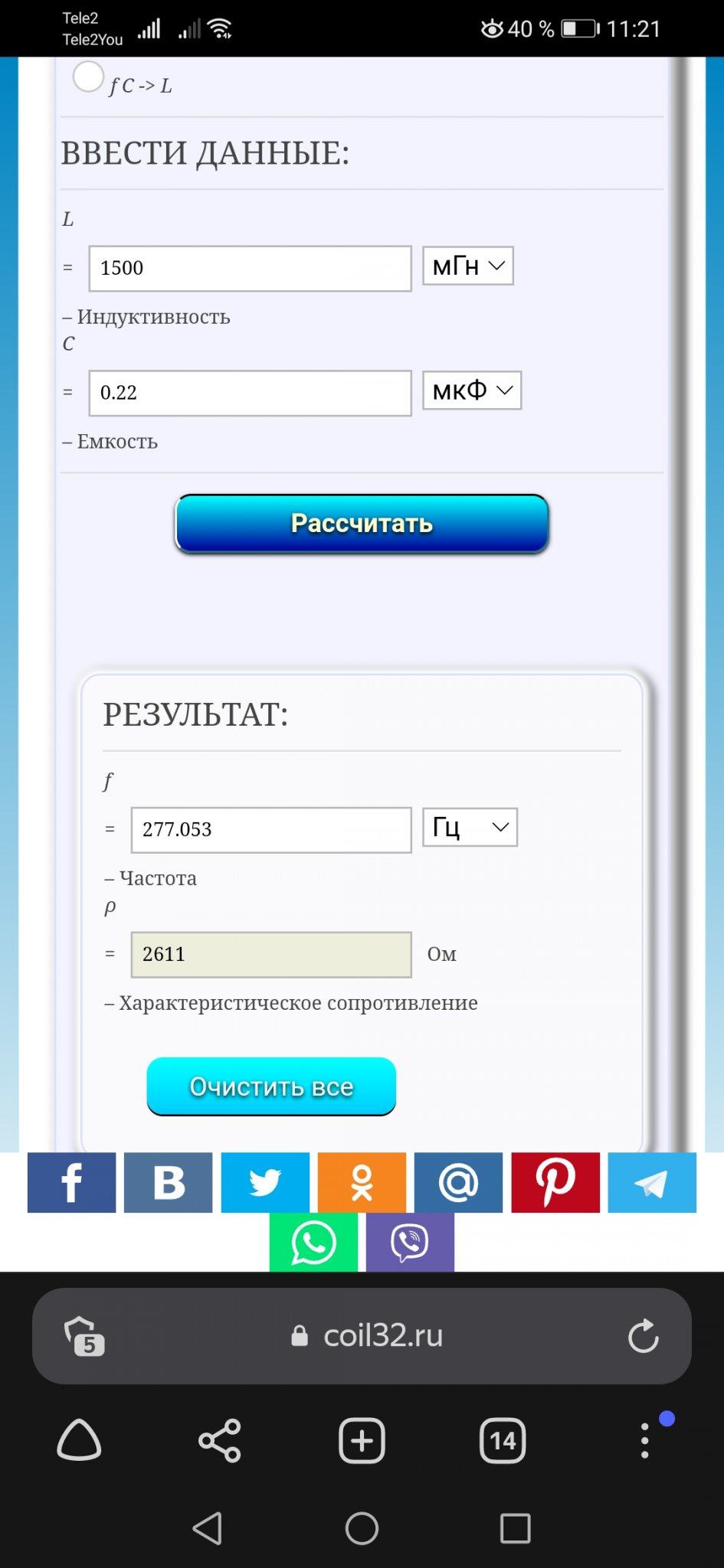

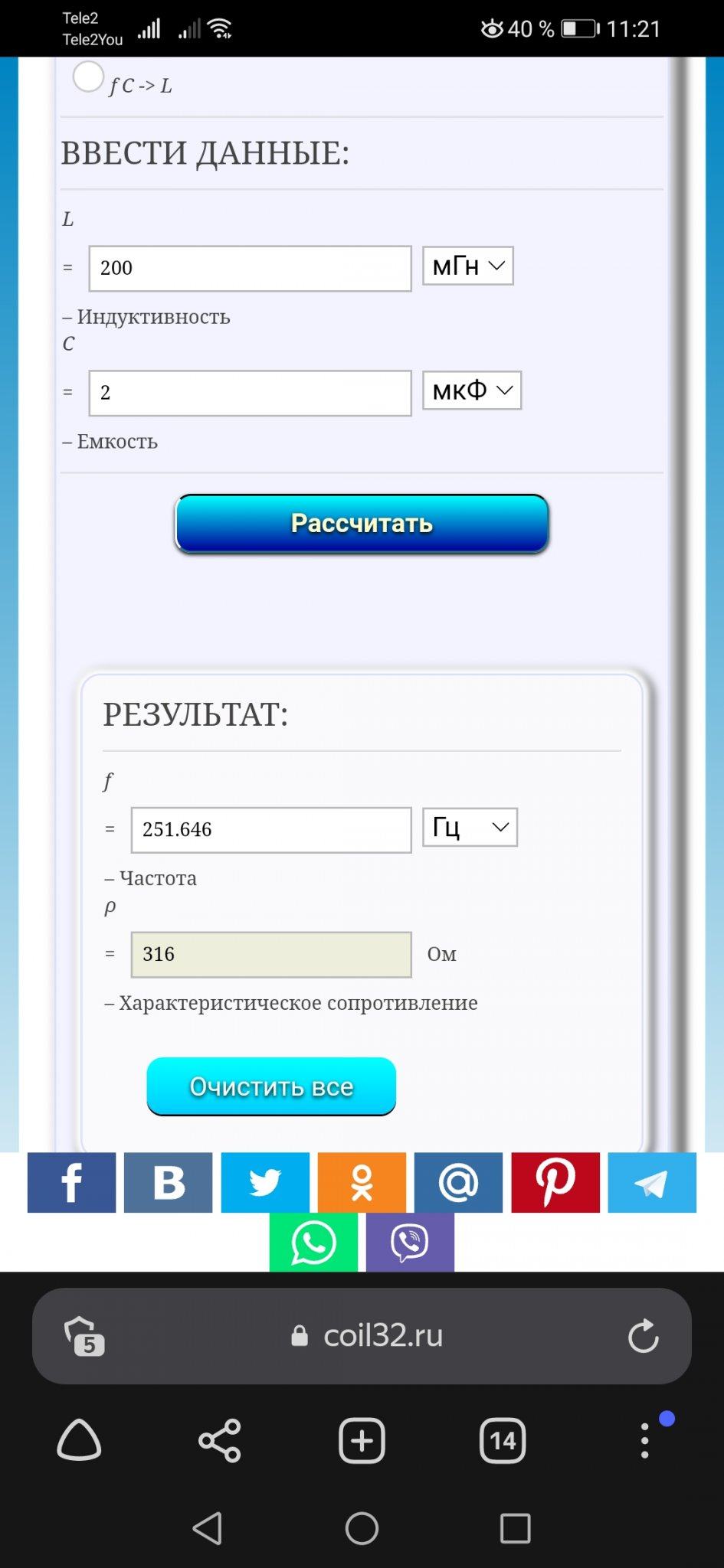

А вот вопрос, а можно ли использовать меньшую индукцию, но большую ёмкость? Например на 200mH и 2F выходит та же частота примерно как и 1.5H 0.2uF
Просто я в этом не очень шарю, просто данный набор пока имеется, просто судя по калькулятору, который я скинул выше единственное, что отличаются сопротивления

... и добавил:

И почему на схеме все таки рисуют 100ком и провод на переключатель параллельно будто, и что имеенно влияет на звук больше 100ком или 10мом резисторы?
« Последнее редактирование: Ноября 08, 2022, 11:31:13 от nicowa »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3777 : Ноября 08, 2022, 11:36:26 »
nicowa, 10Мом резисторы на звук вообще не влияют. Это подтяжки чтобы переключатель не щелкал при перемещении. А так, надо пересчитывать фильтры и тогда получится и с другой индуктивностью.Но реально, куда проще намотать самому и не страдать. Самое простое броневой сердечник.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3778 : Ноября 08, 2022, 11:43:32 »
Цитата: AZG от Ноября 08, 2022, 11:36:26
nicowa, 10Мом резисторы на звук вообще не влияют. Это подтяжки чтобы переключатель не щелкал при перемещении. А так, надо пересчитывать фильтры и тогда получится и с другой индуктивностью.Но реально, куда проще намотать самому и не страдать. Самое простое броневой сердечник.
А на что влияет 100ком резистор?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91777
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3779 : Ноября 08, 2022, 11:54:24 »
Цитата: nicowa от Ноября 08, 2022, 11:43:32
А на что влияет 100ком резистор?

На частоту фильтра
