Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #795 : Октября 19, 2012, 15:15:31 »
Ligor, На скриншоте схема страта с тремя датчиками. В общем-то, никаких противоречий нет. То, что обозначено буквами А - это выводы подвижного контакта, т.е., то, что всегда подключено к регулятору. А зная, в каком положении подвижный контачит с неподвижными, можно сочинять разные комбинации, а не только "канонические" :)

Оффлайн Ligor

  • Опытный
  • ****
  • Сообщений: 682
  • Репутация: +55/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #796 : Октября 20, 2012, 06:06:19 »
NektoS, Вобщем разбираться мне еще и разбираться!  :)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #797 : Октября 20, 2012, 14:39:31 »
Ligor, Да там разбираться-то особо и не с чем. Главное - знать что с чем  в каком-либо положении контачит.

Оффлайн Steclo

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #798 : Октября 22, 2012, 22:41:55 »
Мужики,выручайте. Купил гитару и датчик SD invader в бридж. Проведя пол дня в инете в поисках, нашёл идентичную моей схему: http://guitarwork.ru/electronic/Ibanez/W97033_(RG620)/ . Хочу чтобы отсечка работала так же как в оригинале,есессно. На датчике многа правадоф  :crazy:, не пойму ,куда что паять?
Судя по этой схеме http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2hb_1vol_1tone_5way - надо красный и белый провода инвейдера припаять на место белого провода старого датчика, а черный - на место старого красного? Ну, с землёй и так всё понятно.
« Последнее редактирование: Октября 22, 2012, 23:08:00 от Steclo »

Оффлайн Steclo

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #799 : Октября 25, 2012, 02:00:58 »
Окей, разобрался.

Оффлайн IgSi

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #800 : Октября 25, 2012, 16:28:30 »

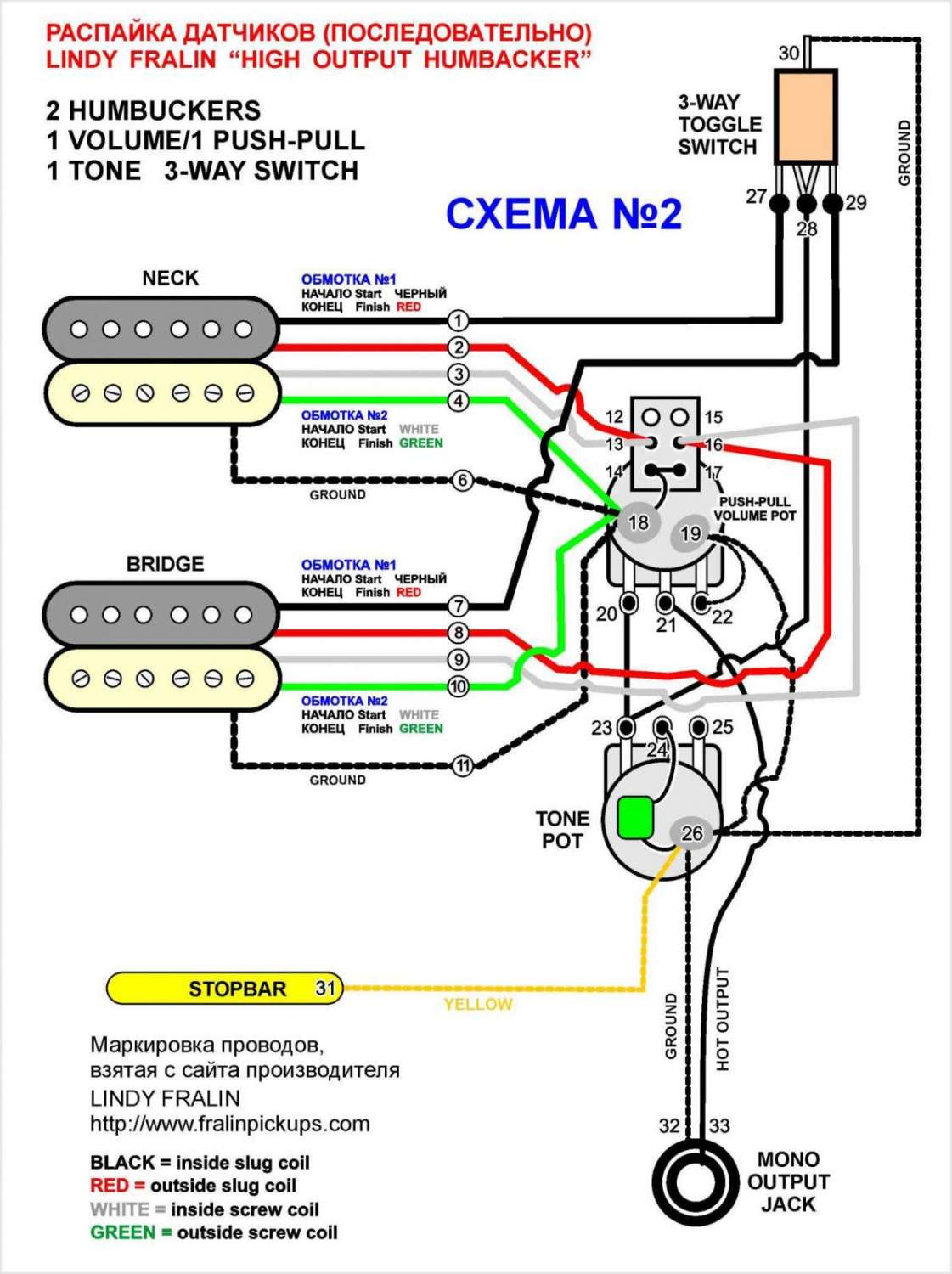

Помогите советом, плиз!
Никак не соображу, как правильно распаять датчики Lindy Farlin "HIGH OUTPUT HUMBACKER”
на гитаре EPIPHONE PROPHECY LP GX с push-pull'ом.
Нарисовал новую схему подключения.
 Правильная ли она?
« Последнее редактирование: Ноября 02, 2012, 16:57:36 от IgSi »

Оффлайн VeliGor

  • Частый посетитель
  • **
  • Сообщений: 111
  • Репутация: +4/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #801 : Ноября 11, 2012, 19:44:03 »
Привет друзья. Вопрос следующий.
Приобретенна гитара фернандес с двумя звукоснимателями Хамбакер и хамкенселлер. При переключении на хамкенселлер появляется сильный фон которого по идее быть не должно вообще . В термоблоке болтаются два проводка от этого датчика спаяные вместе. Если тыкать их в любое место фон полностью не исчизает он меняется немного меньше становится но не исчизает как правильно его припоять и правильно ли что не должно быть ни какого фона?

Оффлайн DenRec

  • Эксперт
  • *****
  • Сообщений: 1513
  • Репутация: +266/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #802 : Ноября 12, 2012, 10:27:09 »
Нашел интересную схему "олдтон" - постепенная отсечка хамбакера....
Схему спаял, но она че-то не работает, если есть толковые соображеия, подкажите плз, что в схеме не так.....

Оффлайн Litvinov--1982

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #803 : Ноября 24, 2012, 16:59:28 »
Доброго всем здравия! Может кто уделит внимание новичку и подскажет? казалось бы дело не хитрое,хоть сам не имею особых знаний НО >:(
Наконец таки добрался в своем страте до замены звучков HSS,переключатель 5.Начал с хамба Сеймур SH-4.
В итоге все комбинации:
- зеленый +оплетка на массу
- черный красный белый - все их вариации(черный+белый тишина)к последней ножке.
Итог:  в последнем либо предпоследнем положении - тихое неудобоваримое звучание.
если я правильно понимаю он с мидлом не подружился??? ???

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23852
  • Репутация: +2241/-121
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #804 : Ноября 25, 2012, 00:26:42 »
Litvinov--1982, неужели так сложно воспользоваться официальным сайтом Seymour Duncan?
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=1h_2s_1v_2t_5w_as

... и добавил:

Если не нужен авто-сплит, то белый+красный спаяй вместе и изолируй.

Оффлайн Litvinov--1982

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #805 : Ноября 25, 2012, 01:07:23 »
да смотрел,но стреманулся все перепаивать,у меня как то по другому,да и переключатель расположены ноги в линию,а не как здесь..фиг его знает я в этом ноль..могу только если два провода местами поменять,дальше мои понятия и варианты как следствие приводят только к мучению..
тоесь как я понял одной той ноги к которой был припаян двухпроводной хамб этому четырехпроводному недостаточно?!нужно все схему менять...?
расскажи пож кто такой автосплит на нашенском русском)

Оффлайн Chtulchu

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #806 : Ноября 26, 2012, 10:12:18 »

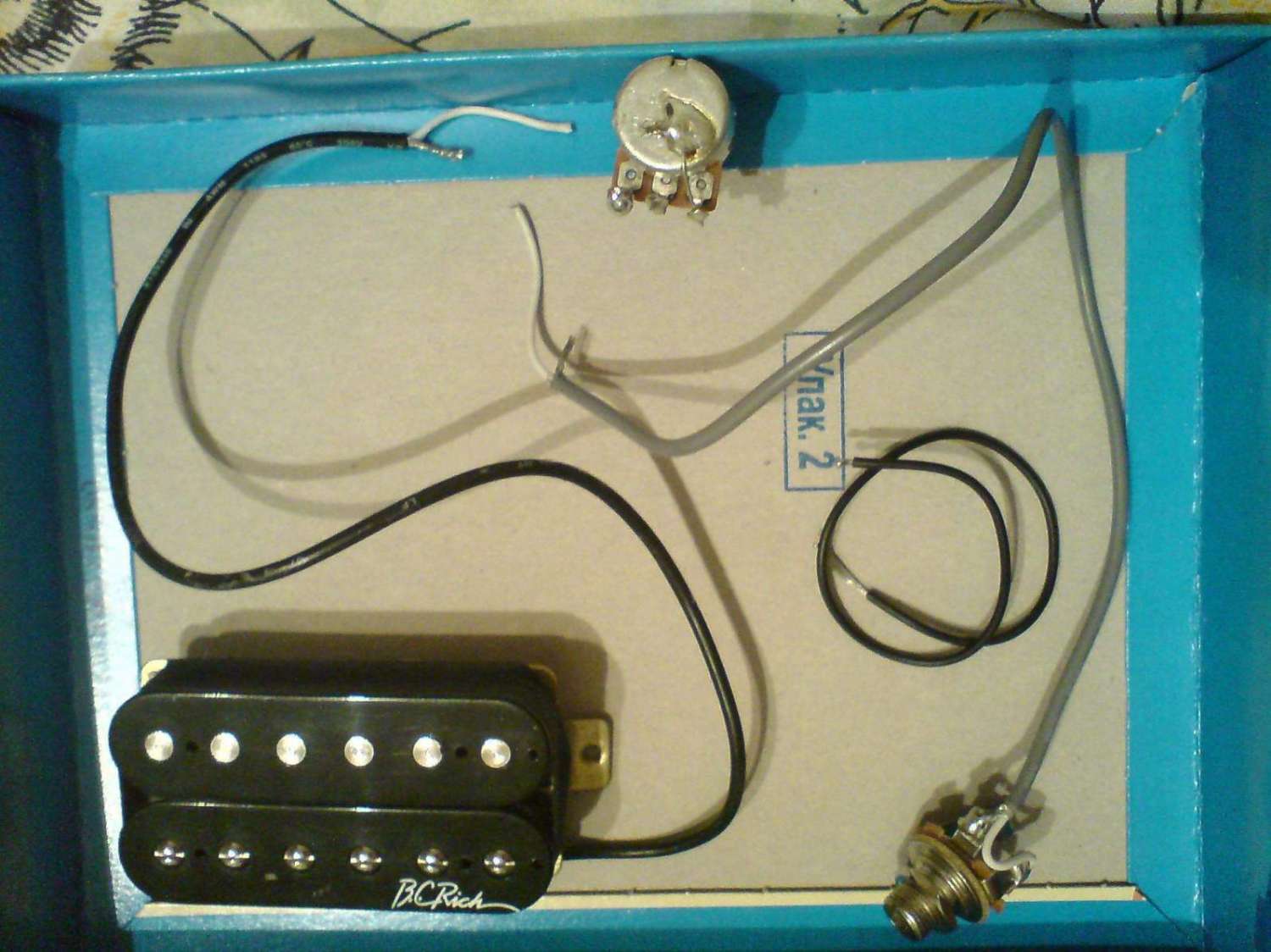

870439-0Здравствуйте! Помогите, пожалуйста, с распайкой хамбакера (см. фото). Датчик b.c.rich bdsm снимался с электрогитары B.C.Rich ASOBO (причем неаккуратно); в комплекте: датчик с проводом, джек инпут с проводом (что хорошо, к джеку провод уже припаян), потенциометр громкости, от которого всё это было оторвано (позор мне!), маленький черненький проводок (это земля, помню, крепилась к одному из винтов с др. стороны датчика и к бриджу, так что тут вопросов вроде нет). На гитаре изначально так и было - один бриджевый хамб, одна громкость и всё. Хочу поизвращаться и поставить его на акустику (что получится - отдельная тема...), но не помню, как что было спаяно. Подскажите, кто знает!

Оффлайн DenRec

  • Эксперт
  • *****
  • Сообщений: 1513
  • Репутация: +266/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #807 : Ноября 26, 2012, 12:32:56 »
в теме одни вопросы, хоть бы один ответ.... :7:

Оффлайн DR-ROCKER

  • Эксперт
  • *****
  • Сообщений: 1005
  • Репутация: +1087/-1
  • LONG LIVE ROCK-N-ROLL
    • В КОНТАКТЕ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #808 : Ноября 26, 2012, 16:16:26 »
Chtulchu, http://www.guitarelectronics.com/product/WD1H10_00/Guitar-Wiring-Diagram-1-Humbucker-1-Volume.html  Оплётка (земля) от звучка и от гнезда паяется на корпус потца, туда же проводок одним концом а второй к бриджу (струнодержателю), правую крайнюю ножку потца также к корпусу припоять. Сигнальный провод (в белой оплётке) от гнезда на среднюю ногу, от звучка на крайнюю левую. (см. схему). Всё. Удачи!!! :)

Оффлайн Chtulchu

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #809 : Ноября 26, 2012, 16:27:51 »
Спасибо огромное! всё доходчиво  :) не знаю, что получится из симбиоза бцрич бдсм и акустической гитары, но, думаю, будет ад   :pozor: ;D
