Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 542521 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн Kok160190

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #840 : Марта 15, 2013, 21:49:27 »
а можно схему распайки ибанез с нековым рельсовым хамбом про трек  средним синглом и бридж супер дисторшен

Оффлайн Джабба

  • Джемер
  • *****
  • Сообщений: 2832
  • Репутация: +2140/-38
  • потухшее рыло
    • моя музыка
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #841 : Марта 15, 2013, 23:36:04 »
вопрос снят :hitrez:
« Последнее редактирование: Марта 16, 2013, 17:08:42 от Джабба »

Оффлайн m4x1mu2

  • Опытный
  • ****
  • Сообщений: 761
  • Репутация: +922/-98
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #842 : Марта 23, 2013, 19:00:07 »
Добрый время суток, прошу помощи с электроникой.

Проблема заключается в следующем: при переключении тумблера на лесполоподобном японце с оригинальной распайкой пропадает звук, вернее очень очень тихий, такой, что на убер гейновом усилке на перегрузе можно спокойно играть чистые вещи. Но если посильнее вдарить по струнам, то с третьго-пятого раза все возвращается в нормальное положение.

В чем может быть причина проблемы? Вероятно, тумблер?
« Последнее редактирование: Марта 23, 2013, 19:24:17 от m4x1mu2 »

Оффлайн Эдуард Пулашкин

  • Ветеран форума
  • ******
  • Сообщений: 4280
  • Репутация: +511/-10
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #843 : Марта 23, 2013, 21:14:40 »
m4x1mu2, открой крышку и проверь контакты на тумблере  ???

Оффлайн Sergeysolnce

  • Новичок
  • *
  • Сообщений: 49
  • Репутация: +5/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #844 : Марта 24, 2013, 16:48:59 »

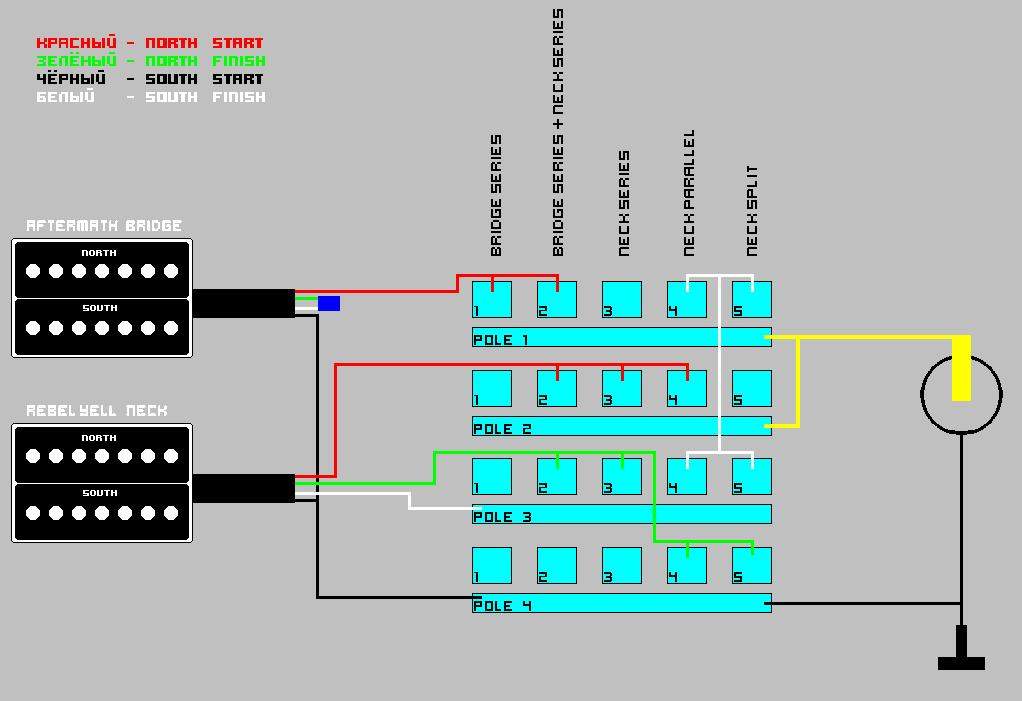

Здесь тоже спрошу... Подскажите, пожалуйста...
Заказал звукосниматели Bare Knuckle Aftermath бридж и Rebel Yell нек.
Прикидываю схему распайки.
Есть пятипозиционный свитчь с четырьмя группами независимых контактов. Потенциометров не будет (ни громкости, ни тона).

1. Neck split на Rebel Yell какие провода? черный - земля, белый - сигнал, или зелёный  - земля, красный - сигнал? Или как то по другому?
2. Neck parallel на Rebel Yell какие провода? черный+зелёный - земля, белый+красный - сигнал? Или как то по другому?

Спасибо!
« Последнее редактирование: Марта 24, 2013, 17:31:54 от Sergeysolnce »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #845 : Марта 27, 2013, 00:21:54 »
Друзья, помогите разобраться с моим сочетанием:
Нек сингл бридж хамбакер (всего 2 звучка на гитаре) в наличии обычный 5типозиционный переключатель (Dimarzio EP 1104) 1 тон и 1 громкость.
В идеале хочу получить комбинацию: Нек / нек+бридж / нек+бридж параллель/ нек+бридж отсечка/ бридж

Все что смог найти поиском относится к другим сочетаниям звучков.

Оффлайн JasonV

  • Эксперт
  • *****
  • Сообщений: 2043
  • Репутация: +116/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #846 : Марта 27, 2013, 05:01:06 »
У ибанезов RG HH идет Нек / нек+бридж / нек параллель/ нек+бридж отсечка/ бридж
(нажмите чтобы показать/спрятать)
« Последнее редактирование: Марта 27, 2013, 05:05:29 от JasonV »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #847 : Марта 27, 2013, 09:50:54 »
Цитата: JasonV от Марта 27, 2013, 05:01:06
У ибанезов RG HH идет Нек / нек+бридж / нек параллель/ нек+бридж отсечка/ бридж

Спасибо, т.е. я беру эту схему переворачиваю звучки на гитаре, зачеркиваю лишние провода от второго хабакера (так как у меня сингл)
« Последнее редактирование: Марта 27, 2013, 10:09:56 от Виталий Коваленко »

Оффлайн Ry

  • Новичок
  • *
  • Сообщений: 40
  • Репутация: +6/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #848 : Марта 29, 2013, 03:44:50 »
Есть гитара Jackson SL2 96ого года. Стоят звукосниматели JP-11 нек и JP-10 в бридже (хамбакеры). Сейчас распайка громкость, тон, 3х позиционная выбиралочка. Нужно убрать темброблок (ручку тона), оставить только громкость. Кто-нибудь может подсказать как?
« Последнее редактирование: Марта 29, 2013, 05:43:13 от Ry »

Оффлайн DR-ROCKER

  • Эксперт
  • *****
  • Сообщений: 1005
  • Репутация: +1087/-1
  • LONG LIVE ROCK-N-ROLL
    • В КОНТАКТЕ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #849 : Марта 29, 2013, 05:47:13 »

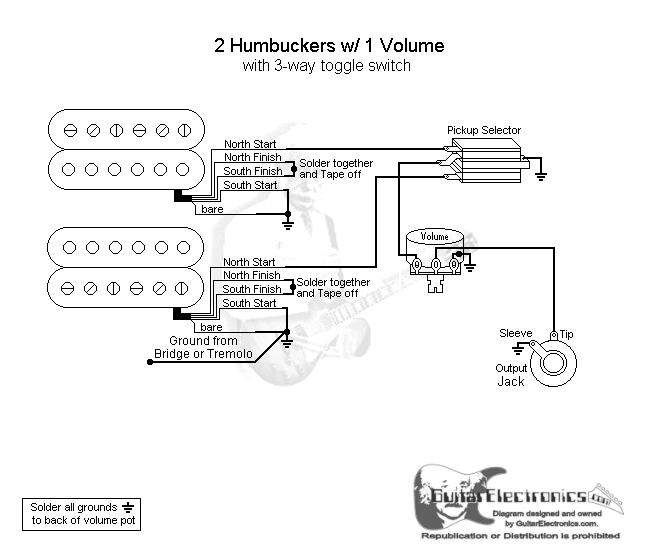

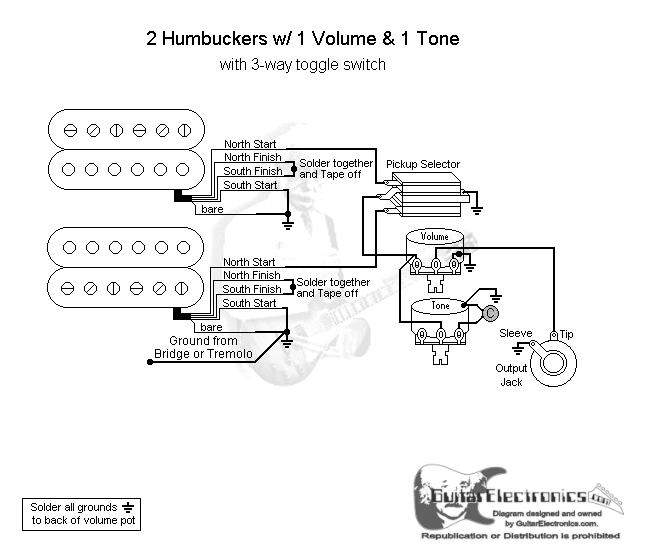

Ry, Ну по идее да, достаточно отпаять проводки от тона, вот схемы посмотри.

... и добавил:

Подскажите как запоять 2 звучка и 3-поз. переключатель без тона и громкости? ???
« Последнее редактирование: Марта 30, 2013, 04:40:33 от DR-ROCKER »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #850 : Марта 30, 2013, 16:15:24 »
оказалось все просто :) гораздо проще развести через  3х позиционник + тумблер On/On/On
« Последнее редактирование: Марта 31, 2013, 05:40:03 от Виталий Коваленко »

Оффлайн afftomat

  • Частый посетитель
  • **
  • Сообщений: 153
  • Репутация: +6/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #851 : Марта 30, 2013, 17:43:06 »
(нажмите чтобы показать/спрятать)
« Последнее редактирование: Марта 30, 2013, 18:36:44 от NT »

Оффлайн skunk

  • Эксперт
  • *****
  • Сообщений: 1112
  • Репутация: +72/-16
  • Неправильно!
    • www.alternosfera.com
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #852 : Апреля 03, 2013, 13:08:37 »
Ребят, рекогда листать темы. Такая ситуация. Леспол, 2 датчика Bare Knuckle VH2, 2 громкости 500 ком, тонов нет. Надо ли в цепь интегрировать конденсатор? Если да, то какой и где?

Оффлайн beltz

  • Завсегдатай
  • ***
  • Сообщений: 422
  • Репутация: +139/-26
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #853 : Апреля 04, 2013, 22:32:55 »
Эх, подходящее темы не нашел, спрошу-ка здесь :7:

Кто может знает, можно еще купить 3-х позиционную туда-сюдашечку, но не для Tele, а для Страта, конфиг HH?
Вот с потцем на 500КоМ и TBX совсем нет проблем купить, а 3-way switch что-то только для теле нашел в продаже.
И каких производителей покачественнее?

И какие провода следует использовать для полной замены  старых в темброблоке, например, такие подойдут? или тоже не айс?
http://guitarparts5150.ru/provod-raspajki-chernaja-tkanevaja-izoljacija-metr-p-297.html?osCsid=hc09ls40a3j8cjdu1vfh5n26c0
« Последнее редактирование: Апреля 04, 2013, 22:38:32 от beltz »

Оффлайн DR-ROCKER

  • Эксперт
  • *****
  • Сообщений: 1005
  • Репутация: +1087/-1
  • LONG LIVE ROCK-N-ROLL
    • В КОНТАКТЕ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #854 : Апреля 06, 2013, 06:01:51 »
Повторюсь, подскажите как запоять 2 звучка и 3-поз. переключатель без тона и громкости? И если всё таки поставить вместо громкости переключатель то какой подойдёт по размерам?  ???
