Re: Гитарная электроника (датчики, распайка,...)
« Ответ #900 : Июля 03, 2013, 22:53:40 »
Цитата: Глазюк от Июля 03, 2013, 01:58:16
Подскажите пожалуйста - гугл молчит... :7:
Решил электронику поменять, да всё никак не получается спаять должным образом :pozor:

1 бриджевый хамб (Dimarzio CrunchLab) + отсечка на него маленьким двухпозиционным свитчем + 1 громкость. Также интресует сколько проводов идут ко входу (джеку) и каким образом ???

Если можно, с фотками. Спасибо!

http://www.dimarzio.com/sites/default/files/diagrams/1hum1voldpdt_dualsndsplit.pdf

Оффлайн Глазюк

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +2/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #901 : Июля 04, 2013, 01:14:16 »
Виталий Коваленко, спасибо!  ;)
« Последнее редактирование: Июля 04, 2013, 01:25:07 от Глазюк »

Оффлайн lonbor

  • Эксперт
  • *****
  • Сообщений: 1101
  • Репутация: +43/-9
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #902 : Июля 04, 2013, 21:53:33 »
"Подскажите пожалуйста - гугл молчит..."
Молчит потому, что не понимает вопроса или языка ;)

Оффлайн Дмитрий Багуцкий

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #903 : Августа 25, 2013, 16:04:09 »
Здравствуйте.
У меня китайская Aria stg-004..1 хамб,2 сингла,2 тона,отсечка хамба,он бриджевый у меня,1 громкость,5-позиционный переключатель.
Решил заэкранировать ее.скотч приобрел алюминиевый,провода..
взял в руки тестер,прозвонил, и был приятно удивлен.у меня 2 тона и громкость по 500кОм.и еще у меня на обоих потах тона висят кондеры. а на сайте SD для моей схемы должны стоять все по 250кОм и кондер только на одном тоне

Посоветуйте,пожалуйста. потцы смогу приобрести лишь дешевые китайские,даже не альфа,т.к. других просто нет... стоит менять потцы с 500 на 250кОм? оставить один кондер как у SD или 2,как китайцы поставили?

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #904 : Августа 26, 2013, 10:23:23 »
250 кОМ в стандартной распайке хамбакер сделает глуше. если вернуться к вопросу к 1 МОМ то считается что при установке он передает верха от звукоснимателя как есть.  Какую именно схему СД обсуждаем? там несколько разных вариантов.

Оффлайн Дмитрий Багуцкий

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #905 : Августа 27, 2013, 11:28:22 »
пожалуйста:
http://seymourduncan.ru/new/s/lil_hb_2sings_1vol_2tone_5w.jpg
http://seymourduncan.ru/new/s/1hb_2sgl_vol_2tone_5way_spl.jpg

... и добавил:

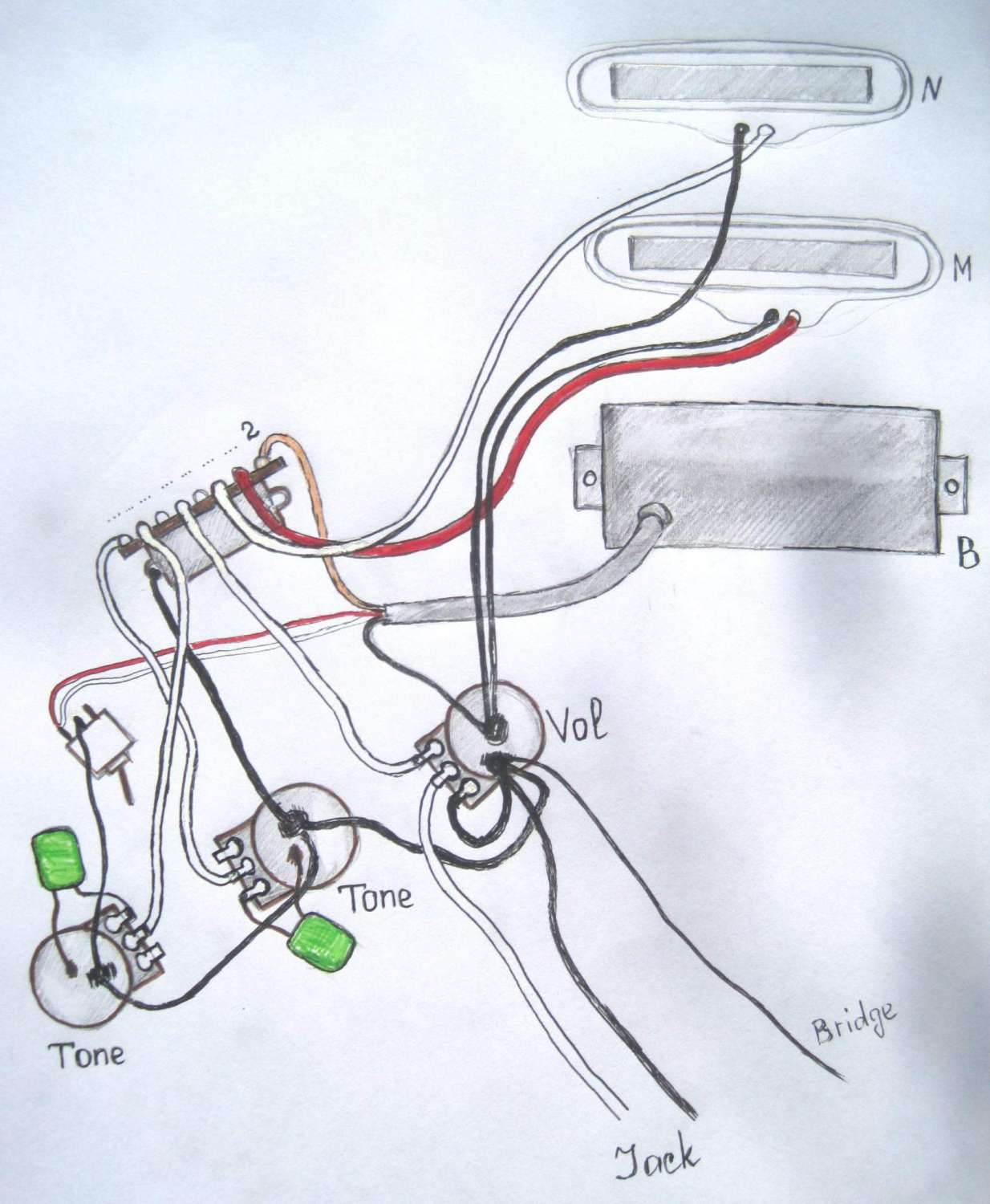

фото моей распайки,сделанной китайцами:


... и добавил:

все потенциометры у меня по 500кОм,у СД - по 250
« Последнее редактирование: Августа 27, 2013, 11:35:59 от Дмитрий Багуцкий »

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #906 : Августа 27, 2013, 11:46:55 »
Ребят, заказал два пушпула себе на ДК, вот теперь думаю, что лучше на них сделать из Пейджевской распайки так как пуша всего два?

Один на обе отсечки, я полагаю, а второй?

Оффлайн mallchel

  • Частый посетитель
  • **
  • Сообщений: 164
  • Репутация: +3/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #907 : Августа 27, 2013, 12:47:22 »
cyberw01f,  сделай отдельные отсечки.. больше возможностей

Оффлайн Дмитрий Багуцкий

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #908 : Августа 27, 2013, 13:19:54 »
Ребята, почему у меня тумблер для отсечки имеет 2 положения on/off ,а контакта 3? 1-без, 2 - с отсечкой, а 3 - зачем?

Оффлайн cyberw01f

  • Эксперт
  • *****
  • Сообщений: 1339
  • Репутация: +50/-4
  • Every day I have the blues.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #909 : Августа 27, 2013, 13:46:04 »
mallchel, не уж то звук хамб+отсечка сильно отличается от хамб+хамб?

Оффлайн mallchel

  • Частый посетитель
  • **
  • Сообщений: 164
  • Репутация: +3/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #910 : Августа 27, 2013, 14:03:51 »
отличается.. но это будет заметно больше всего на чистом звуке.. вдруг захочется разнообразия))

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #911 : Августа 27, 2013, 20:58:13 »
Цитата: Дмитрий Багуцкий от Августа 27, 2013, 11:28:22


http://www.seymourduncan.ru/new/s/1hb_2sing_1vol_split_in_4.jpg

http://www.seymourduncan.ru/new/s/hum_sing_hum_1vol-w-splt.jpg

http://www.seymourduncan.ru/new/s/hum_sing_hum_1vol_switch.jpg

Одним словом в СД делают так: если синглов больше ставят 250 если хамбов то 500..  Димарцио например не парится и вообще номиналы потов не указывает. Остальные делают наоборот - если в схеме есть хамб то ставят 500 так как схема хамбакера режет верха... или разделяют регулировку синглов и хамбакера.  Соответственно если в твоей схеме поставить 250 то верха хамбу ты зарежешь и не накрутишь никак, а если оставить 500 то лишние верха от синглов можешь убрать тоном и хамбакер не порезан. По кондерам - у сд есть схемы как с 1 так и с 2 кондерами.


ЗЫ душевно нарисовал :)
« Последнее редактирование: Августа 27, 2013, 21:00:44 от Виталий Коваленко »

Оффлайн Дмитрий Багуцкий

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #912 : Августа 27, 2013, 23:19:57 »
Виталий Коваленко, спасибо..с этим все понятно,разобрался.
А про тумблер отсечки что скажешь?
Кстати,почему у 5-поз.переключателя из 8 контактов задействованы 6?зачем 2 свободных?что с ними можно в распайке организовать? Там я у себя смог увидеть только крайний контакт,пронумерован он цифрой 2,остальные не видны

Ага.на память себе нарисовал,чтоб знать,как было изначально китайцами распаяно..

... и добавил:

« Последнее редактирование: Августа 27, 2013, 23:22:31 от Дмитрий Багуцкий »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #913 : Августа 28, 2013, 00:50:10 »
Цитата: Дмитрий Багуцкий от Августа 27, 2013, 23:19:57


не все что пусто надо непременно запаивать ))))))))) конструкция такая... Хочешь разобраться в руки тестер, все прозванивай ( с отпаянными проводами) и внимательно разбирай схемы на сайтах сд и димарцио

Оффлайн Дмитрий Багуцкий

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #914 : Августа 28, 2013, 11:42:24 »
это понятно,я просто так ,так сказать на всякий случай, спросил

... и добавил:

Поскольку эту тему посещают пользователи темы "экранировка",то спрошу здесь
я еще не экранировал..жду звучки вилкинсон,заазал их на ебее
мне нужно убрать провода земли между 2 тонами,между тоном и громкостью,между тоном и корпусом 5-way переключателя,так???,т.к.они будут соединены с алюминиевым экраном,поэтому по нему контачат друг с другом
землю с корпуса тона на среднюю ногу тумблера отсечки тоже убрать?
с крайней ноги volume землю на его корпус оставлять?
« Последнее редактирование: Августа 28, 2013, 12:05:04 от Дмитрий Багуцкий »
