Re: Гитарная электроника (датчики, распайка,...)
« Ответ #855 : Апреля 08, 2013, 20:43:46 »
Цитата: DR-ROCKER от Апреля 06, 2013, 06:01:51
Повторюсь, подскажите как запоять 2 звучка и 3-поз. переключатель без тона и громкости? И если всё таки поставить вместо громкости переключатель то какой подойдёт по размерам?  ???

Горячие провода на переключатель, землю в джек напрямую. Вместо стандартного трехпозиционника вместо громкости можно поставить галетный переключатель. Если звук будет не устраивать то нужно будет добавлять в цепь конденсаторы.

Кстати на галетный переключатель можно повесить несколько конденсаторов и переключаться между ними.
И галетник хорошо впишется в леспол :)

Оффлайн DR-ROCKER

  • Эксперт
  • *****
  • Сообщений: 1005
  • Репутация: +1087/-1
  • LONG LIVE ROCK-N-ROLL
    • В КОНТАКТЕ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #856 : Апреля 09, 2013, 08:35:20 »
Виталий Коваленко, Спасибо! А по каким характеристикам брать галетный переключатель (из этих http://www.chipdip.ru/catalog-show/rotary-switches/) и подойдёт ли он по размерам вместо потца?

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #857 : Апреля 09, 2013, 22:26:30 »
Цитата: DR-ROCKER от Апреля 09, 2013, 08:35:20
Виталий Коваленко, Спасибо! А по каким характеристикам брать галетный переключатель (из этих http://www.chipdip.ru/catalog-show/rotary-switches/) и подойдёт ли он по размерам вместо потца?

Размеры смотри в описании товара или съезди к ним в живую посмотреть. По модели не подскажу :( я не знаю схемы замыкания их контактов. По идее аналог трехпозиционника, это "галета" на три позиции либо с независимыми контактами (соответственно минимум 3 шт или 2 контакта а в третьей позиции замыкаются первые два + общий) + 1 общий, либо какой то вариант с 2 платами, где контакты замыкаются попарно ( нужно минимум три пары)... А можно леспольный 3х позиционный переключатель поставить, он не рельсовый а с круглым посадочным местом.

Вот еще подумал :) тебе так же подойдет нужного размера переключатель Вкл Вкл Вкл...  В чипедипе покупаешь Вкл Выкл Вкл разборный, разбираешь, гнешь пассатижами две пластинки и вуаля потратил 40-60 р получил переключатель стоимостью от 300-400 :) ... (наверное я сломал кому то бизнес этим описанием :))
« Последнее редактирование: Апреля 12, 2013, 18:56:12 от Виталий Коваленко »

Оффлайн TheSuperTux

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • BassManiac
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #858 : Апреля 22, 2013, 00:00:54 »
Товарищи, нужен хелп) От обилия выложенных схем мозг вспух и может что-то пропустил, но.. МучУ суперстрат а-ля EVH, но с некоторыми изменениями. Имеется стоковый стратокастер SSS, от среднего сингла и регуляторов тона собираюсь безжалостно избавиться, вместо некового сингла будет установлен хамкесслер Dimazio DP217 (HS-4), в бридж пойдёт косой хамб, либо Гибс Т500, либо Dimarzio DP100 (super distortion), но скорее всего Т500. Переключатель само собой заменится на 3-позиционный. Отсечек не планируется. Каким образом это всё добро лучше распаять?
Брать схему для 2 хамбов с 1 громкостью и по ней распаивать или как-то ещё? Больше интересует распайка HS4.. С подключением Т500 в принципе то ясно всё)
Заранее спасибо :)
« Последнее редактирование: Апреля 22, 2013, 00:16:50 от TheSuperTux »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #859 : Апреля 22, 2013, 02:04:27 »
Цитата: TheSuperTux от Апреля 22, 2013, 00:00:54
Брать схему для 2 хамбов с 1 громкостью и по ней распаивать

Именно так, делов на 10 минут максимум.

Оффлайн TheSuperTux

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • BassManiac
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #860 : Апреля 22, 2013, 03:54:01 »
Цитата: Виталий Коваленко от Апреля 22, 2013, 02:04:27
Именно так, делов на 10 минут максимум.

благодарю. а если в схему вкорячить ещё киллсвитч? то просто в разрыв сигнального провода между громкостью и джеком ставить тумблер, которым при нажатии коротить сигнал на массу?

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #861 : Апреля 22, 2013, 09:27:02 »
Цитата: TheSuperTux от Апреля 22, 2013, 03:54:01
благодарю. а если в схему вкорячить ещё киллсвитч? то просто в разрыв сигнального провода между громкостью и джеком ставить тумблер, которым при нажатии коротить сигнал на массу?


А зачем? Нормальный поц громкости убирает звук гитары ... Лучше вкоряч тумблер вкл вкл вкл (распайка есть на сайте димарцио и в любом буклете к хамбакеру) и будут еще отсечки и параллель хамбов. А если сделать 2 громкости + 3 позиционник + тумблер, то получится почти максимально возможный жмых из возможностей хамбакера.










Оффлайн TheSuperTux

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • BassManiac
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #862 : Апреля 22, 2013, 14:19:08 »
Цитата: Виталий Коваленко от Апреля 22, 2013, 09:27:02


А зачем? Нормальный поц громкости убирает звук гитары ... Лучше вкоряч тумблер вкл вкл вкл (распайка есть на сайте димарцио и в любом буклете к хамбакеру) и будут еще отсечки и параллель хамбов. А если сделать 2 громкости + 3 позиционник + тумблер, то получится почти максимально возможный жмых из возможностей хамбакера.
киллсвитч чтобы резко обрубать и возвращать звук. По аналогии с ЛП, когда одна и громкостей убрана в ноль и щёлкаешь тумблером туда-сюда :)
Отсечки мне в принципе нафиг не нужны. Сингл в бридже мне не нужен. а в неке - HS-4 звучит как сингл, только ярче и фона поменьше.

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #863 : Апреля 22, 2013, 14:38:03 »
Цитата: TheSuperTux от Апреля 22, 2013, 14:19:08
киллсвитч чтобы резко обрубать и возвращать звук. По аналогии с ЛП, когда одна и громкостей убрана в ноль и щёлкаешь тумблером туда-сюда :)
Отсечки мне в принципе нафиг не нужны. Сингл в бридже мне не нужен. а в неке - HS-4 звучит как сингл, только ярче и фона поменьше.

Ну так впаяй если надо, после мастер громкости :) сигнал на землю и все.

Оффлайн TheSuperTux

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • BassManiac
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #864 : Апреля 22, 2013, 14:52:02 »
Цитата: Виталий Коваленко от Апреля 22, 2013, 14:38:03
Ну так впаяй если надо, после мастер громкости :) сигнал на землю и все.
вот о том и хотел уточнить :) спасибо :)

Оффлайн POdo Bolger

  • Завсегдатай
  • ***
  • Сообщений: 251
  • Репутация: +21/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #865 : Апреля 29, 2013, 13:40:14 »

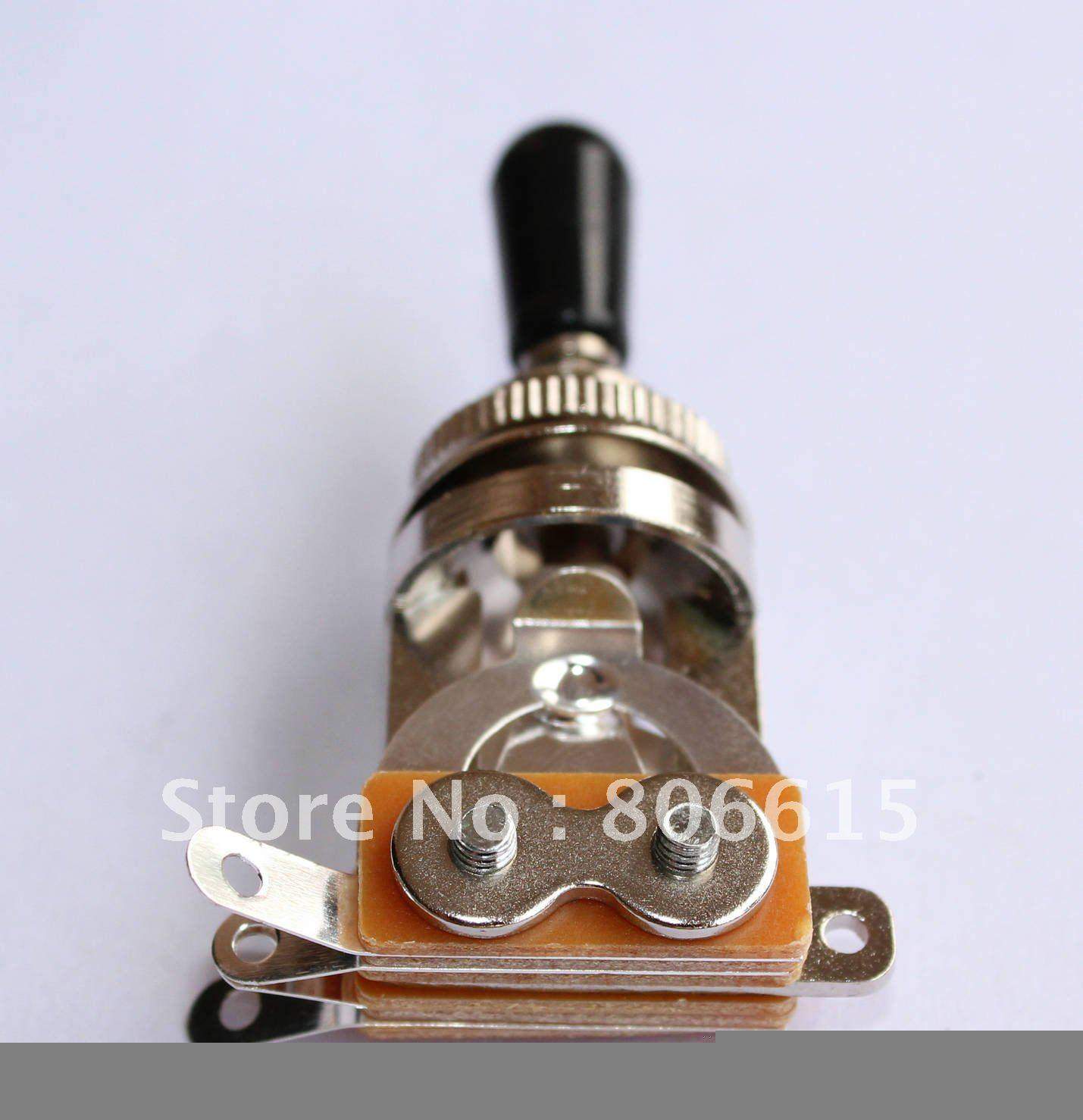

Народ, подскажите, можно ли таким переключателем [ Указанное вложение недоступно ] усроить переключение одного хамба по типу series/split/parallel? Ну или хотя бы использывать его для отсечки и всё.

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #866 : Апреля 29, 2013, 14:38:01 »
Цитата: POdo Bolger от Апреля 29, 2013, 13:40:14
Народ, подскажите, можно ли таким переключателем (Ссылка на вложение) усроить переключение одного хамба по типу series/split/parallel? Ну или хотя бы использывать его для отсечки и всё.
со стандартным леспольным переключателем не возможно, нужна такая схема: http://www.seymourduncan.ru/new/s/1hb_1vol_1tone-w-series_par.jpg или http://www.seymourduncan.ru/new/s/2hb_1vol_3way-w-coil_split.jpg

Оффлайн POdo Bolger

  • Завсегдатай
  • ***
  • Сообщений: 251
  • Репутация: +21/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #867 : Апреля 29, 2013, 14:49:19 »
Виталий Коваленко, отсечки с помощью мелких переключателей или пушшпулов меня никак не интересуют.  Тогда задам вопрос по другому, можно ли исрлдьзывать переключатель от ЛП как on-on переключатель? На стюмаке нашел подходящий переключатель http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Right-angle_Metric_Toggle_Switch.html, но он угловой и не подходит мне(

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #868 : Апреля 29, 2013, 14:58:30 »
Цитата: POdo Bolger от Апреля 29, 2013, 14:49:19
Виталий Коваленко, отсечки с помощью мелких переключателей или пушшпулов меня никак не интересуют.  Тогда задам вопрос по другому, можно ли исрлдьзывать переключатель от ЛП как on-on переключатель? На стюмаке нашел подходящий переключатель http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Right-angle_Metric_Toggle_Switch.html, но он угловой и не подходит мне(

У меня под рукой нет такого переключателя, одинокое ухо с чем замыкается? и если замыкается то в каком положении?

Оффлайн POdo Bolger

  • Завсегдатай
  • ***
  • Сообщений: 251
  • Репутация: +21/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #869 : Апреля 29, 2013, 15:04:52 »
Виталий Коваленко, Я не силен в электротехнике, поэтому и спрашиваю тут))
