Косолапов, схема у вас неверная.

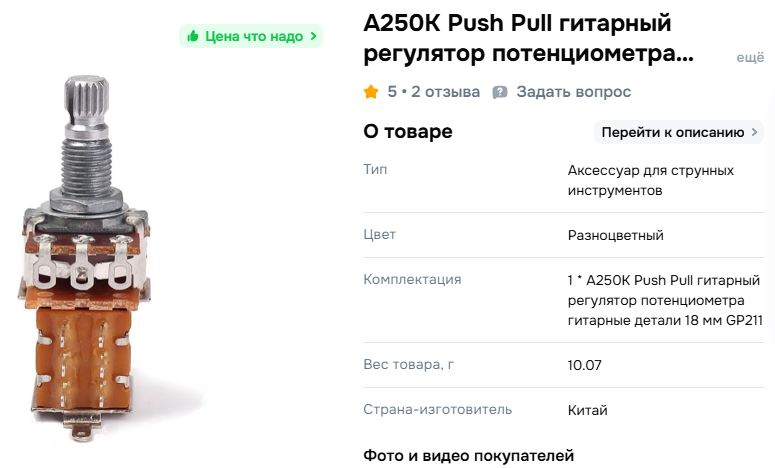

Сигнал с верхнего звукоснимателя в любом положении пуш-пулла идет на потенциометр громкости.
Плюс в верхнем положении пуш-пулла он идет на тумблер и... и все, никуда больше, поскольку выход тумблера подключен к контакту переключателя пуш-пулла, который будет работать в нижнем положении этого пуш-пулла.
Сигнал с нижнего звукоснимателя идет на контакт переключателя пуш-пулла, который в нижнем положении пуш-пулла подключится к потенциометру громкости.
Поэтому:
в верхнем положении пуш-пулла будет работать только верхний звукосниматель
в нижнем положении пуш-пулла будут работать оба звукоснимателя
тумблер вообще ни на что не повлияет.
Схему можно исправить, но это будет неудобно. Пуш-пулл у вас будет включать-выключать один звукосниматель, тумблер - другой. Как по мне, это не очень логично. Поставьте лучше вместо простого тумблера лесполовский трехпозиционник, пусть он выбирает звукосниматели. А на пуш-пулл, если так хочется его задействовать, можно поставить что-то другое - выбор конденсатора тона, например, или хоть выключатель подсветки.
