Кослапов, вы издеваетесь.
Теперь верхний звукосниматель (нек, наверное - вы не подписали) включен всегда, нижний (соответственно, бридж) подключается либо в нижнем положении пуш-пулла, либо в левом положении тумблера. Оставить один бридж без нека - никак.
И вот еще что. Есть два способа включения потенциометра громкости. Называются vintage и modern, если мои данные верны. В первом случае сигнал подается на центральный контакт потенциометра, один из крайних замкнут на землю, другой - подан на выход. Именно это вы изобразили на последней схеме. Так делать можно, но не нужно. Воспользуйтесь схемой modern, когда сигнал с датчика (в вашем случае - с переключателя) пойдет на крайний контакт потенциометра, другой крайний контакт - земля, а с центрального контакта берите сигнал на выход, ну или на регулятор тембра.
Конденсатор тембра как по мне тоже стоит где-то не там.

Схема несложная, разберитесь как работает каждый элемент, коих там по логике всего три: регулятор громкости, регулятор тембра, переключатель датчиков (пуш-пулл и тумблер - физически два элемента, логически - один).

Вот вам примерная схема.
R1 - регулятор громкости, R2 - регулятор тембра.
То место, где подписано "от датчика" - сюда вы подадите сигнал с переключателей, ну то есть со своего селектора датчиков. Вот с ним вы сами разбирайтесь, у меня рука не поднимается такое нелогичное вам рисовать.
Где подписано "на выход" - к кончику джека.
Обозначение сигнальной земли вы наверное знаете.

Как это работает.
Для понимания: работа потенциометра - это фактически перемещение движка (контакт 2) между неподвижными контактами 1 и 3.

Сигнал, приходящий с датчика на регулятор громкости R1 (контакт 1 на схеме) отделен от земли значительным сопротивлением. С контакта 2 сигнал идет сразу на выход. В верхнем положении потенциометра между контактами 1 и 2 нет никакого сопротивления, сигнал весь идет на выход. В нижнем положении контакт 2 замкнут на землю, и на выходе будет полная тишина.

Одновременно некоторая часть сигнала утекает на землю через пару R2 и C. Какая? Зависит от положения ручки потенциометра R2. В верхнем положении - почти никакая, в нижнем - значительная. Но поскольку конденсатор С пропускает через себя только верхние частоты, то они и будут утекать на землю (глушиться), а низы будут оставаться.

В правом нижнем углу нарисован потенциометр вид сзади. Надеюсь, не ошибся - а если что меня и поправят.

Жду тумблер для термоблока.

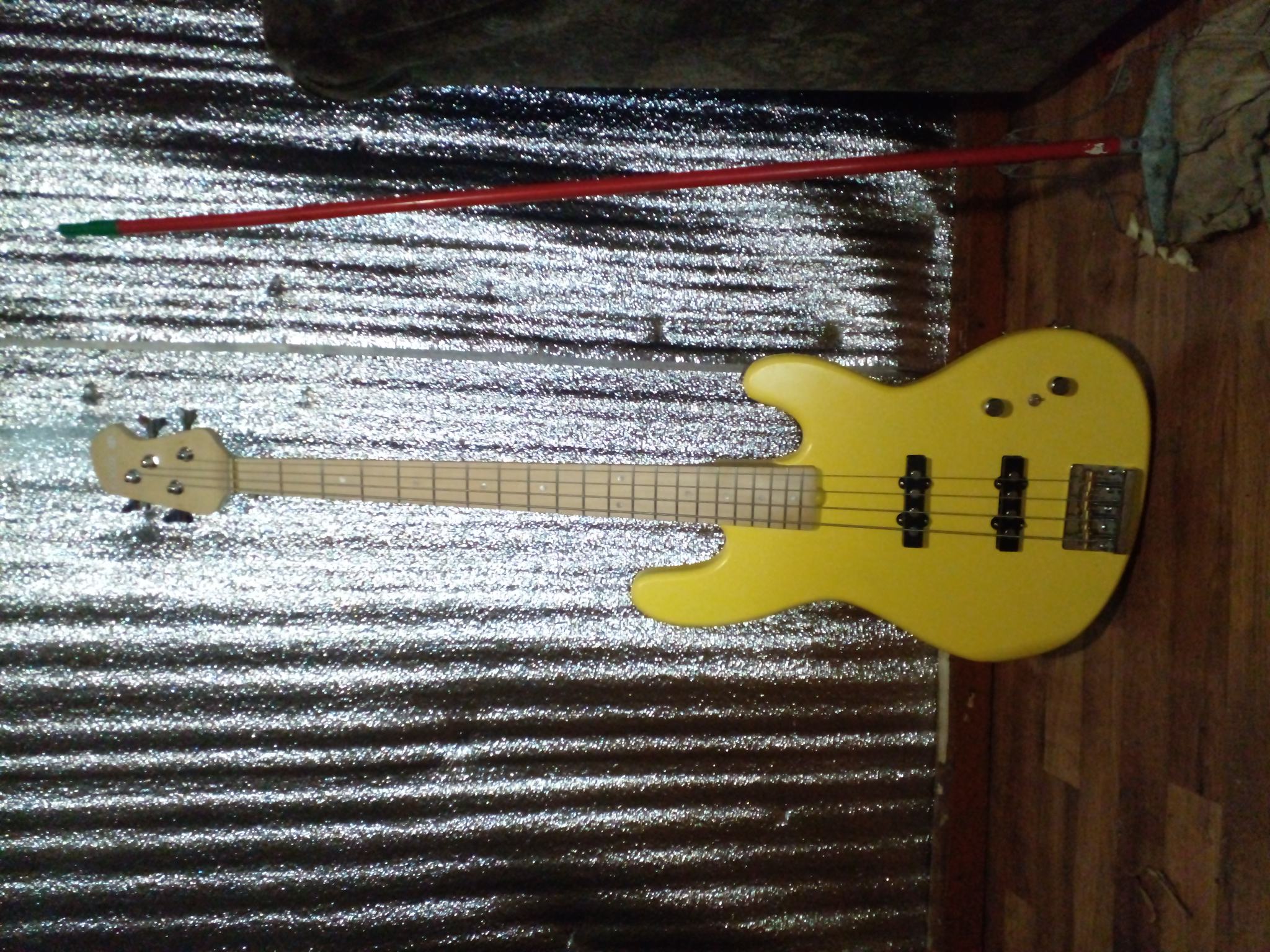

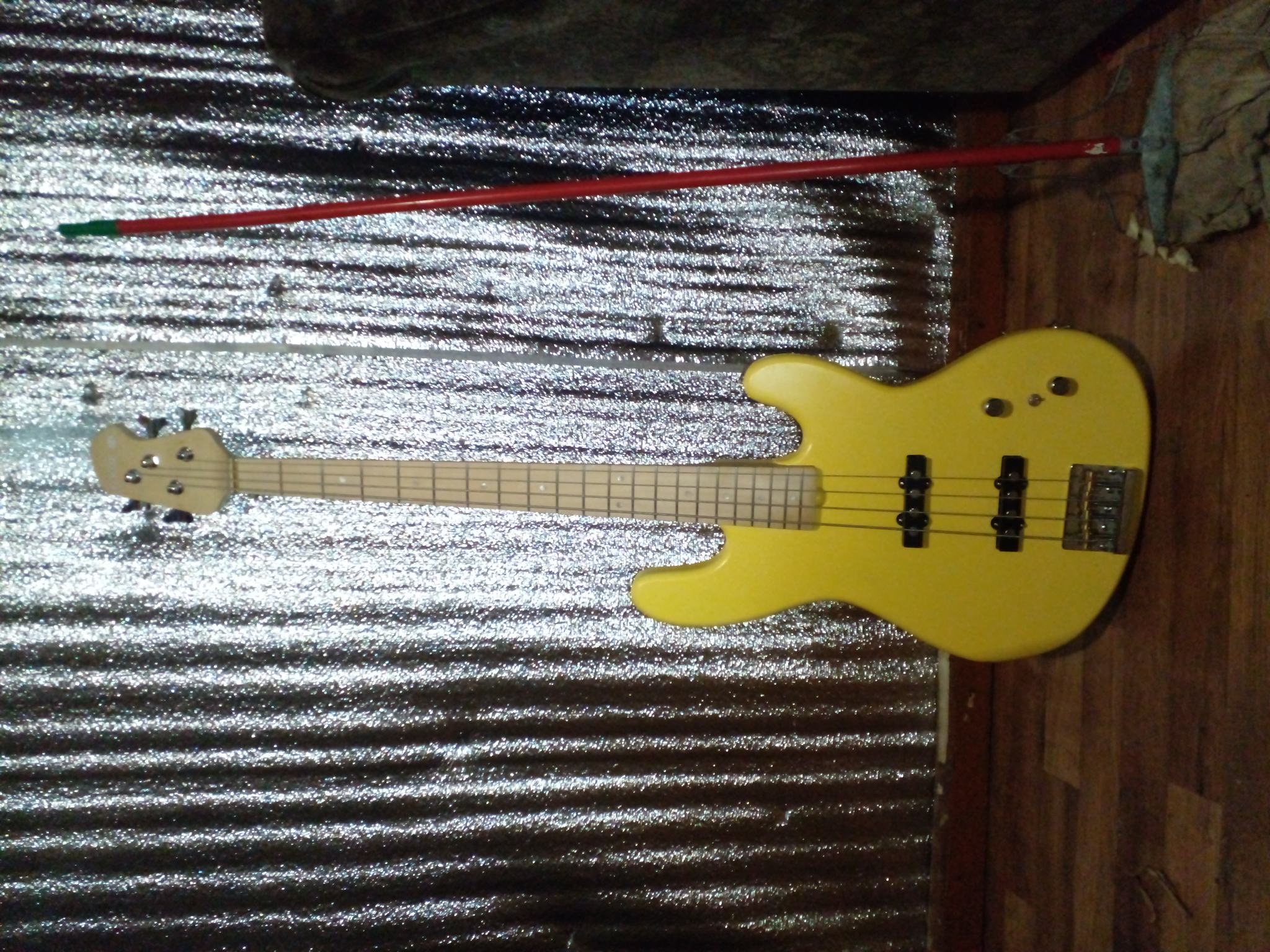

В сборе голова грифа не плохо смотрится. Органично
