Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #765 : Апреля 22, 2013, 21:52:00 »
По больше вам терпения со всем этим разобраться и всё это разгрести )

http://yadi.sk/d/fiaWgsiW4G8kP

212 мб размер файла

Ссылка активна 90 дней... попробую потом продлить...

Оффлайн Люлько Андрей

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #766 : Апреля 22, 2013, 22:08:56 »
Спасибо за множество информации ;). Уже месяц впитываю информацию. Готовлюсь сам родить гитару :)

Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #767 : Апреля 23, 2013, 00:03:15 »
оказывается там ещё и чертёж скрипки есть)))



... и добавил:

Люлько Андрей,   Ну через 9 месяцев ждём первенца)))  дерзай) ;)

Оффлайн Citrusnick

  • Частый посетитель
  • **
  • Сообщений: 200
  • Репутация: +5/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #768 : Апреля 23, 2013, 16:43:47 »
9 месяцев - хороший прогноз
у меня, похоже, как у слона: на второй год пошел)))

Оффлайн Люлько Андрей

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #769 : Апреля 23, 2013, 16:48:46 »
Давай кесарево :)

Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #770 : Апреля 29, 2013, 15:31:49 »
Чертёж деки Gibson Les Paul  форма, вырезы под тембр блок, пятку и т.п... Всего 3 чертежа.
Всё выполнено в Corel Draw специально для того чтобы можно было это вырезать лазерным станком.

http://yadi.sk/d/6hySZdoX4RTl4

Оффлайн Rockfor

  • Новичок
  • *
  • Сообщений: 85
  • Репутация: +8/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #771 : Мая 02, 2013, 00:19:01 »
Ребят, а есть у вас чертеж Fender Hardtail Strat ? Это модель из 70х или как? Там гриф на три болта крепится.  Меня очень интересует чертеж именно такого страта, да и вообще вся информация по нему. Какой лак использовался, какого дерева корпус, какие есть отличия от остальных моделей кроме фиксированного бриджа.
Спасибо.

Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #772 : Мая 02, 2013, 01:49:51 »
а разве этот чертёж не подходит?
тут лишь единственная разница.. что вместо машинки, пропускаешь струны сквозь корпус...

ну и конечно вместо 4х болтов, делаешь 3))





Оффлайн Rockfor

  • Новичок
  • *
  • Сообщений: 85
  • Репутация: +8/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #773 : Мая 02, 2013, 02:18:47 »
Artur Mihalas, Пасиба, но я не знаю, подходит ли такой чертеж. Отличается ли профиль грифа, радиус в хардтейле и том чертеже. Анкер какой должен быть...хотелось бы конкретно знать.

Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #774 : Мая 02, 2013, 02:29:31 »
Посмотри тут,,,  тут много чертежей...  может и найдёшь что тебе надо,... там на чертеже написано кстати какие детали используются...
http://yadi.sk/d/fiaWgsiW4G8kP

... и добавил:

Вот например!



« Последнее редактирование: Мая 02, 2013, 02:41:39 от Artur Mihalas »

Оффлайн Rockfor

  • Новичок
  • *
  • Сообщений: 85
  • Репутация: +8/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #775 : Мая 02, 2013, 02:54:23 »
Artur Mihalas,  Ну спасибо, там есть из чего поискать.

Оффлайн Artur Mihalas

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #776 : Мая 03, 2013, 19:39:15 »
Если что, обращайтесь))))))

Оффлайн neo747

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #777 : Мая 08, 2013, 12:19:32 »

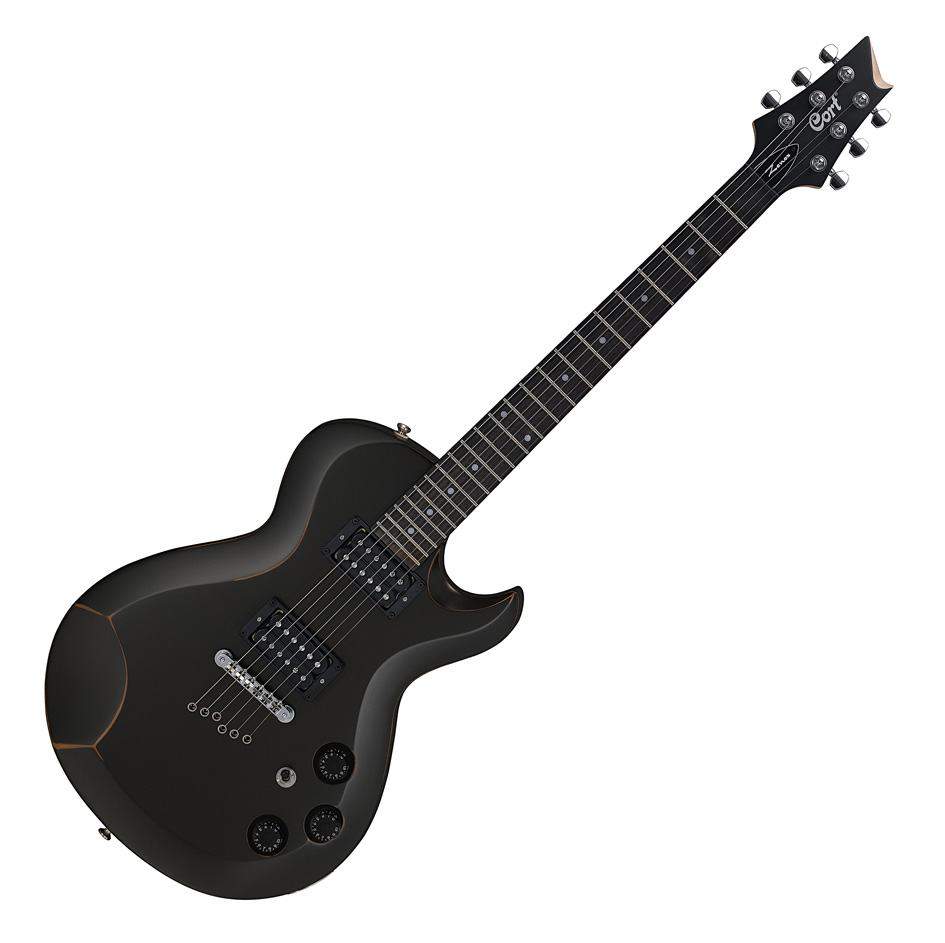

Помогите найти чертеж CORT Z42

Оффлайн bassmaster

  • Завсегдатай
  • ***
  • Сообщений: 277
  • Репутация: +16/-1
  • бац бац бац ^^
Re: Выкладываем Чертежи Гитар.
« Ответ #778 : Мая 10, 2013, 10:20:37 »
Встрям, браццы гитароделы, нужен хелп: чертеж отдельно грифа и деки телекастера такой, шоб на плоттере распечатать можно было для трафарета  ;D шоб 100% размер был реальному равен, если такое воможно. Скачал ПДФки разные с темки - вроде не подходят.
телек 2 сингла, голова грифа стандарт, мензура любая поближе к реальности :)

Оффлайн elf2000

  • Опытный
  • ****
  • Сообщений: 757
  • Репутация: +50/-1
Re: Выкладываем Чертежи Гитар.
« Ответ #779 : Мая 10, 2013, 10:36:31 »
bassmaster, Посмотри вот тут: http://rusfolder.com/36333321
Дека в dwg, с реальными размерами. pdf'ки можно масштабировать по размерам которые на них указаны.
