Если есть у кого чертеж балалайки как у белова из парка горького,киньте чертежик

Странно, что это не первая просьба за неделю, которая мне попадается..

roman-rnd,
Думаю что ты не правильно понял уважаемого levsha-kzn, , не думаю что он на что-то намекает.... Знаю его, был бы у него чертёж, то он бы поделился.... Тут на форуме  среди творческих людей, слава богу, жмотов не наблюдал никогда... Так что, думаю, что кто то чего-то не правильно понял... )))

roman-rnd, Тут на форумах, все охотно помогают друг другу. Для этого форум и существует, для обмена опытом. Потому, здесь нет никого, кто просто так может напасть, оскорбить или по вредничать)))  Тут таких не любят, и изживают быстро. Так что добро пожаловать в нашу огромную семью гитаро-любителей )))

roman-rnd,
Если вдруг нарвёшься на кого нить дерзкого, постарайся не уподобляться... Если собака лает, ты же на становишься на четвереньки и не лаешь в ответ... Хотя как правило, если ответ твой адекватный то даже дерзкие идут охотно на применение )))

... и добавил:

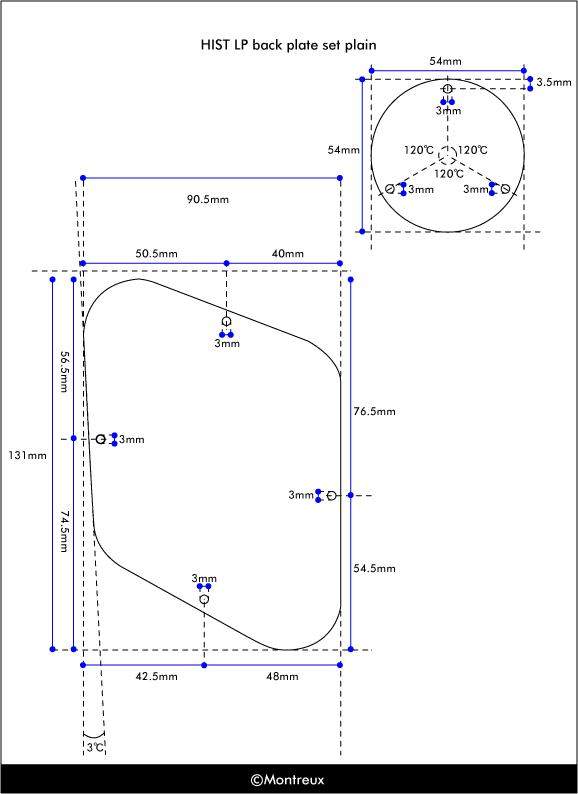

Ребят, кто качал пакет чертежей, которые я выкалдывал... замените этот файл в папке LP  на этот что прикреплён... Так как там у вас две крышки тембр блока продублированы,
А тут есть крышка для отсека под свитч.

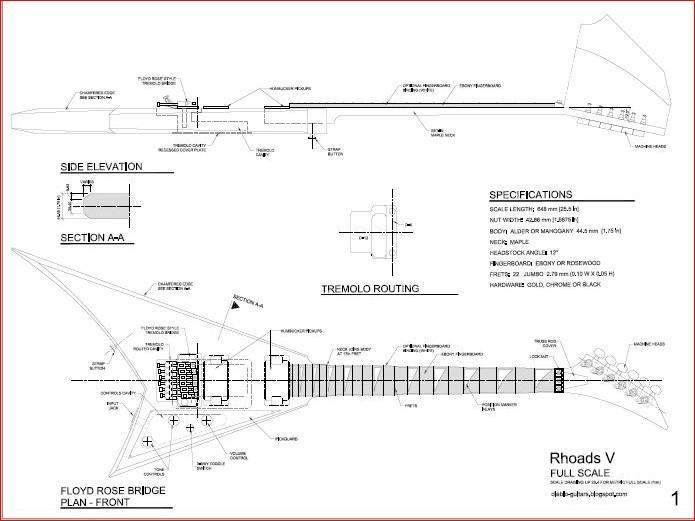

roman-rnd,  Если хочешь возьми за основу, Jackson что ниже... а место стрелы сделай ровный треугольник


... и добавил:
  Чертежи можно скачать ниже... под картинкой!


... и добавил:



... и добавил:

тут ещё посмотри: http://www.google.de/imgres?biw=1454&bih=699&tbm=isch&tbnid=jqQ7Gfxe-tmyOM:&imgrefurl=https://guitarplayer.ru/index.php%3Ftopic%3D244386.30&docid=wABdXz6lf4vdcM&imgurl=http://www.myrareguitars.com/guitar-pictures/1989-kramer-gorky-park-electric-guitar-03.jpg&w=378&h=192&ei=jVjoUbHLAYPePZq-gdAC&zoom=1&iact=hc&vpx=540&vpy=153&dur=256&hovh=153&hovw=302&tx=60&ty=86&page=1&tbnh=150&tbnw=296&start=0&ndsp=27&ved=1t:429,r:2,s:0,i:86

... и добавил:

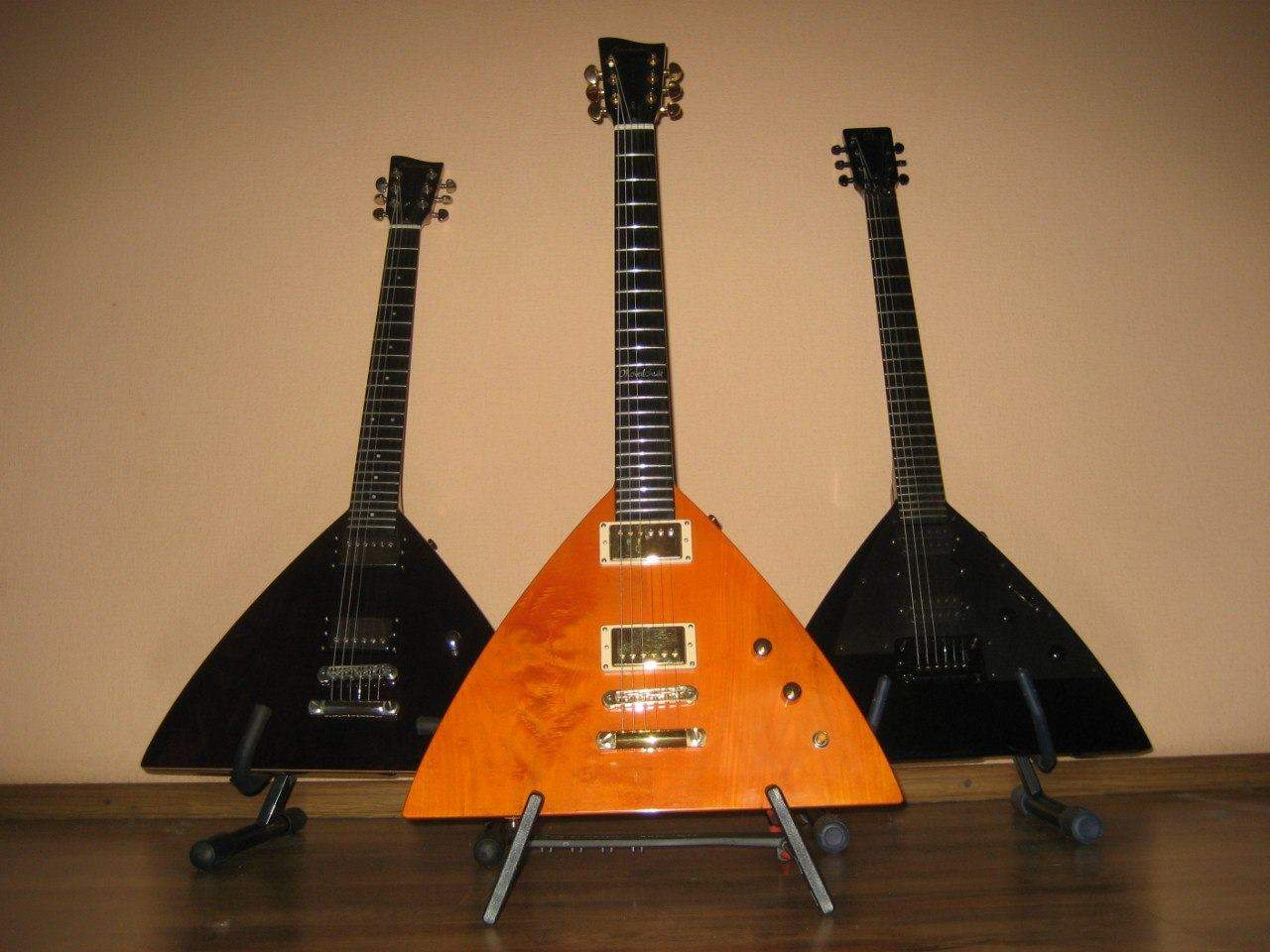

http://www.lepsky.ru/Lepsky-Prima

Artur Mihalas, спасибо за поддержку.
roman-rnd, просто действительно знакомый парнишка хочет собрать себе первую электрогитару, и именно в форме балалайки. За оптическую основу тоже берем гитару Лепского и настоящую балалайку, которая имеется у меня в наличии.
А потом берется лист бумаги и карандаш и делается эскиз.
Кстати, Прима Лепского и Крамер Белова несколько отличаются габаритами- присмотритесь к расположению бриджа.

Надо у Барбашова просить.Он Белову делал.

... и добавил:

,

Всем доброго субботнего дня! Интересует один вопросик: нет ли у кого такого чертежа в лучшем качестве?

В принципе интересует даже не телек, а профиль басового грифа, вернее его "головы". Что-то мне не совсем понятно, как встраивается "двойной" анкер.  (выделил красным кружком это место) По числам никак не складывается...  Перепад между плоскостью под накладку и непосредственно плоскостью пера 7-8 мм, если верить имеющимся чертежам, плюс отвестие обычно до накладки не доходит 1,5-2 мм. Как же тогда вписывается отверстие под 9мм гильзу в эти габариты. Вроде как канал под такой анкер прямой, отверстие как продолжение анкерного паза тоже не должно быть под наклоном... В таком случае перепад между плоскостями должен быть 10-11 мм, но нигде не могу найти, чтобы на чертежах было это указано. Замеры на инструментах и на распечатанных 1 в 1 чертежах дают другие цифры... Может мне кто-нибудь пояснить хотя бы на словах тонкости этого процесса? Буду премного благодарен!
