Re: Строю JCM800
« Ответ #1380 : Октября 01, 2013, 00:58:53 »
Резистор утечки первой сетки не нарисован и притяжки первого анода к земле. Количество групп переключения по-моему избыточно, но сейчас лень думать подробнее.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2179
  • www.st-rock.com
    • st.Rock
Re: Строю JCM800
« Ответ #1381 : Октября 01, 2013, 14:11:21 »


Оффлайн Влад Теремшонок

  • Завсегдатай
  • ***
  • Сообщений: 430
Re: Строю JCM800
« Ответ #1382 : Декабря 15, 2013, 16:02:34 »
Хм, возможно мысль не совсем правильная, но я все же спрошу. Ведь чисто теоретически, для переключения между каналами можно использовать лайн селектор, например такой Roland Blogger выпуск 2 BOSS LS-2

Просто включаешь одну линию в "чистый", вторую в "грязный" канал. Таким образом и регулировать громкость каналов будет проще, и никаких существенных изменений в схему вводить не нужно :hmmm:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1383 : Декабря 15, 2013, 17:08:10 »
Цитата: Влад Теремшонок от Декабря 15, 2013, 16:02:34
возможно мысль не совсем правильная

Точнее совсем не правильная  ;)

Лень долго писать. Если внимательно посмотришь на схему реализации входов, то поймешь, что как только ты вставишь джек во вход Low, вход High уже работать не будет.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Строю JCM800
« Ответ #1384 : Декабря 15, 2013, 17:50:28 »
с какими выходными лампами выпускались оригинальные JCM800 2204 50-ваттные? Имеется в виду тип ламп (EL34, 6550, 6L6, 5881).

Оффлайн Влад Теремшонок

  • Завсегдатай
  • ***
  • Сообщений: 430
Re: Строю JCM800
« Ответ #1385 : Декабря 15, 2013, 18:01:40 »
Цитата: runing от Декабря 15, 2013, 17:08:10
Если внимательно посмотришь на схему реализации входов, то поймешь, что как только ты вставишь джек во вход Low, вход High уже работать не будет.
Вот блин - точно ;D :D

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92996
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1386 : Декабря 15, 2013, 18:34:26 »
Log_out, EL34 и 6550 экспортные. 5881 появились в 900-х. 6L6 вообще не припомню у Маршаллов.

Вообще стоило бы качкнуть книгу по истории Маршалла. Она у меня есть в оригинале.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Строю JCM800
« Ответ #1387 : Декабря 15, 2013, 18:57:47 »
понятно, значит с 6L6, 5881 не труЪ будет.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92996
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1388 : Декабря 15, 2013, 19:16:18 »
5881 можно, звук относительно близкий получается. Но не забываем, что классическая 5881 такие режимы не сдюжит. Надо WGC или WXT.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1389 : Декабря 15, 2013, 19:34:28 »
Переиздание JTM45 выпускается на 5881 с +400 вольт на анодах.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92996
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1390 : Декабря 15, 2013, 19:38:39 »
Так там и не классические 5881 RCA  и ее переиздания типа 5881 TungSol и т.п. Притом 400В относительно предельный, но вполне рабочий режим. А вот 450-500В уже чревато скорым выходом из строя.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Строю JCM800
« Ответ #1391 : Декабря 15, 2013, 19:53:36 »
я собственно, к чему спросил: хочу для 2204 использовать силовой трансформатор 320В 0,25А и две накальные обмотки по 2А. По накалу должен две EL34 потянуть, если обмотки запараллелить. Если не потянет, то 5881 использовать, у них ток накала меньше.
« Последнее редактирование: Декабря 15, 2013, 19:55:14 от Log_out »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1392 : Декабря 15, 2013, 21:05:47 »
Цитата: AZG от Декабря 15, 2013, 19:38:39
Так там и не классические 5881 RCA  и ее переиздания типа 5881 TungSol и т.п. Притом 400В относительно предельный, но вполне рабочий режим. А вот 450-500В уже чревато скорым выходом из строя.

Дык я поэтому и акцентирую внимание, что при использовании 5881, даже серийные маршаллы устанавливают другой режим. Кстати, по моему я соврал, там +380 вольт кажись было на анодах. Давно было, не очень хорошо помню.
А лампы так стояли совтековские.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92996
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1393 : Декабря 15, 2013, 21:12:25 »
Цитата: runing от Декабря 15, 2013, 21:05:47
Дык я поэтому и акцентирую внимание, что при использовании 5881, даже серийные маршаллы устанавливают другой режим. Кстати, по моему я соврал, там +380 вольт кажись было на анодах. Давно было, не очень хорошо помню.
А лампы так стояли совтековские.

Видать перестраховались и режим по даташиту. А так, перечисленные Совтековские спокойно держат классические для 6L6 режимы, при этом звучат ярче.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1394 : Января 16, 2014, 17:43:37 »

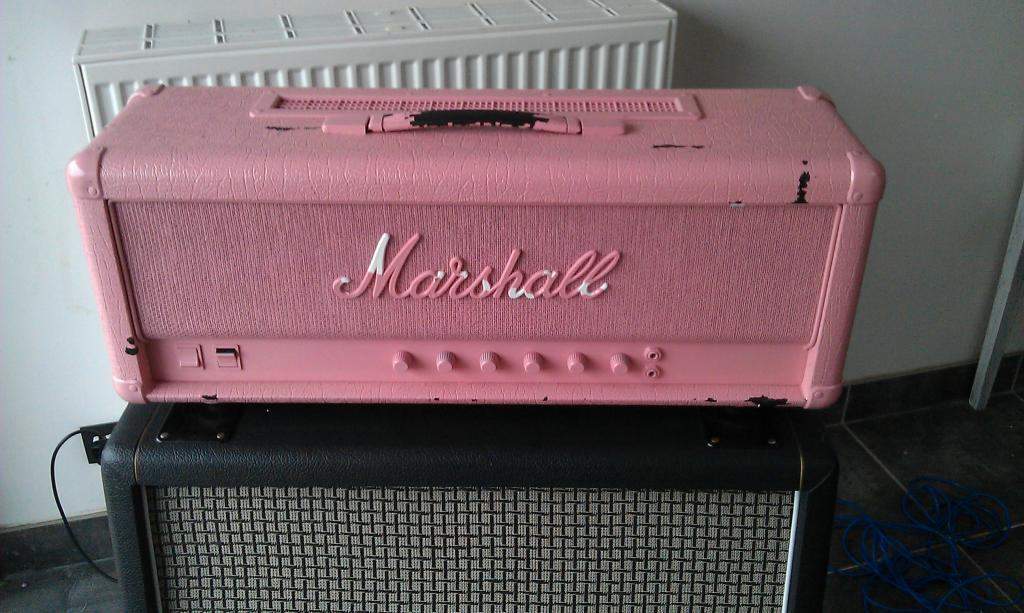

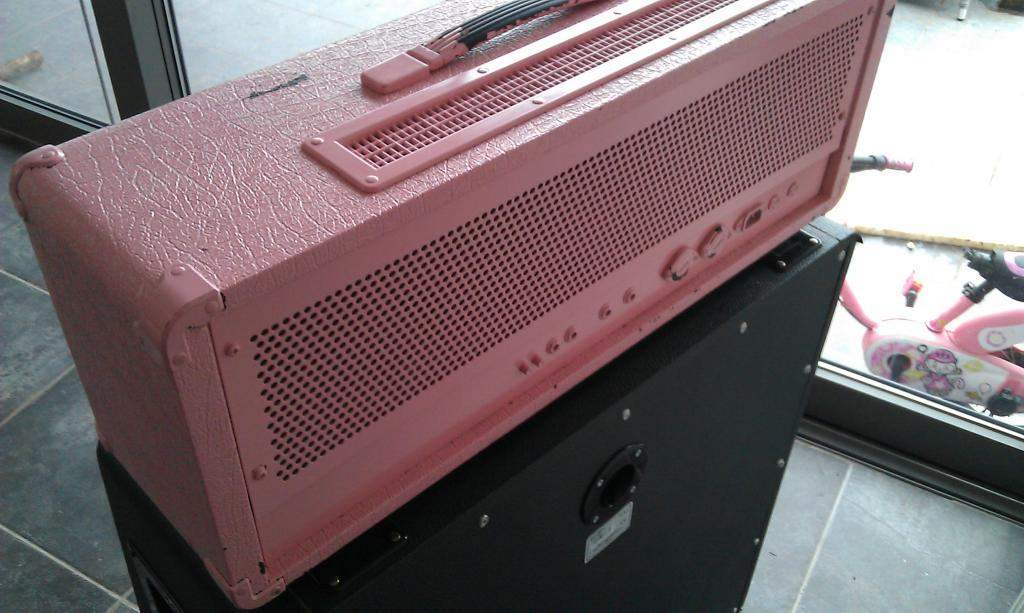

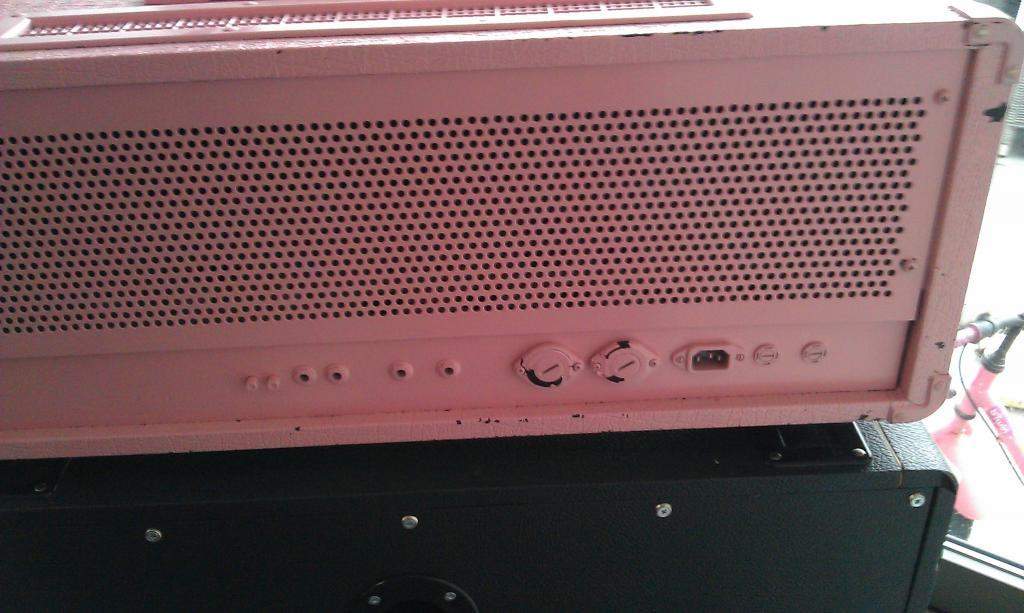

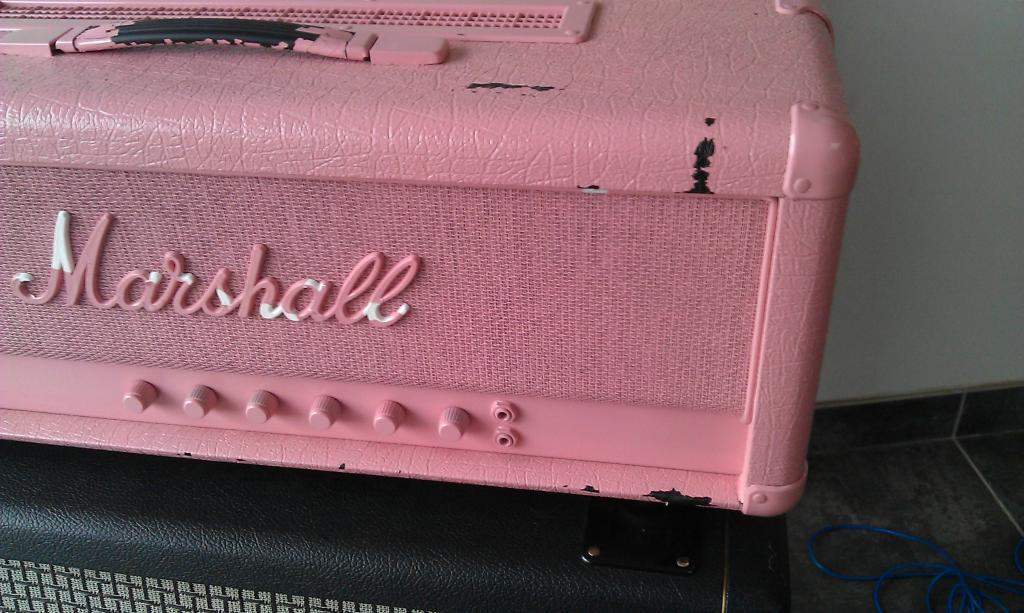

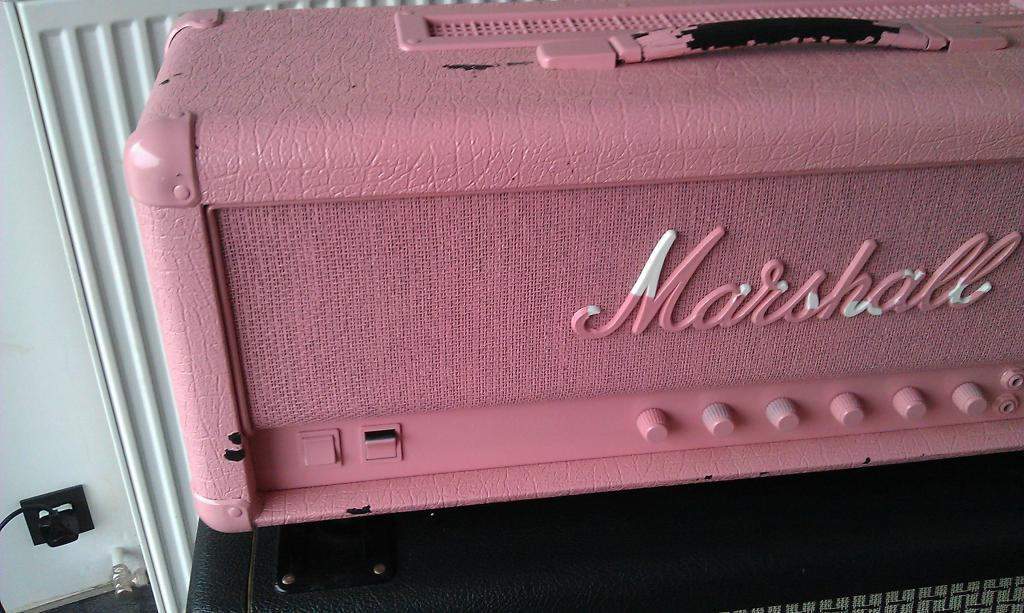

Привет всем! Да, заразился я и вот решил по пробывать сделать себе усилок. Случайно увидел в Бельгии на eBay, маникен усилителя Marshall JCM800 (2203), выкрашенный в розовый цвет и купил его. Он был обсолютно новым, но розовым. Теперь есть чем заниматься.
