Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1410 : Февраля 12, 2014, 18:46:21 »
Цитата: SanderZ от Февраля 12, 2014, 18:42:21
В той схеме, что Вы выше показали +30В получается из анодного.

Возможно, я не внимательно на неё смотрел просто  ???

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1411 : Февраля 14, 2014, 17:45:11 »
Цитата: SanderZ от Февраля 12, 2014, 18:42:21
В той схеме, что Вы выше показали +30В получается из анодного. Гасящий резистор R33 (47кОм 10Вт) и два стабилитрона на 15В. Т.е. дополнительного источника не потребуется!


Вот посмотрите, правильное соединение или нет?

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Строю JCM800
« Ответ #1412 : Февраля 14, 2014, 17:48:37 »
стабилитроны вроде в карте уже должны быть встроены :hmmm:

... и добавил:

47к10w по схеме после дросселя подключается :hmmm:
« Последнее редактирование: Февраля 14, 2014, 17:50:40 от akl »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1413 : Февраля 14, 2014, 18:50:10 »
Цитата: dekra от Февраля 14, 2014, 17:45:11
Вот посмотрите, правильное соединение или нет?

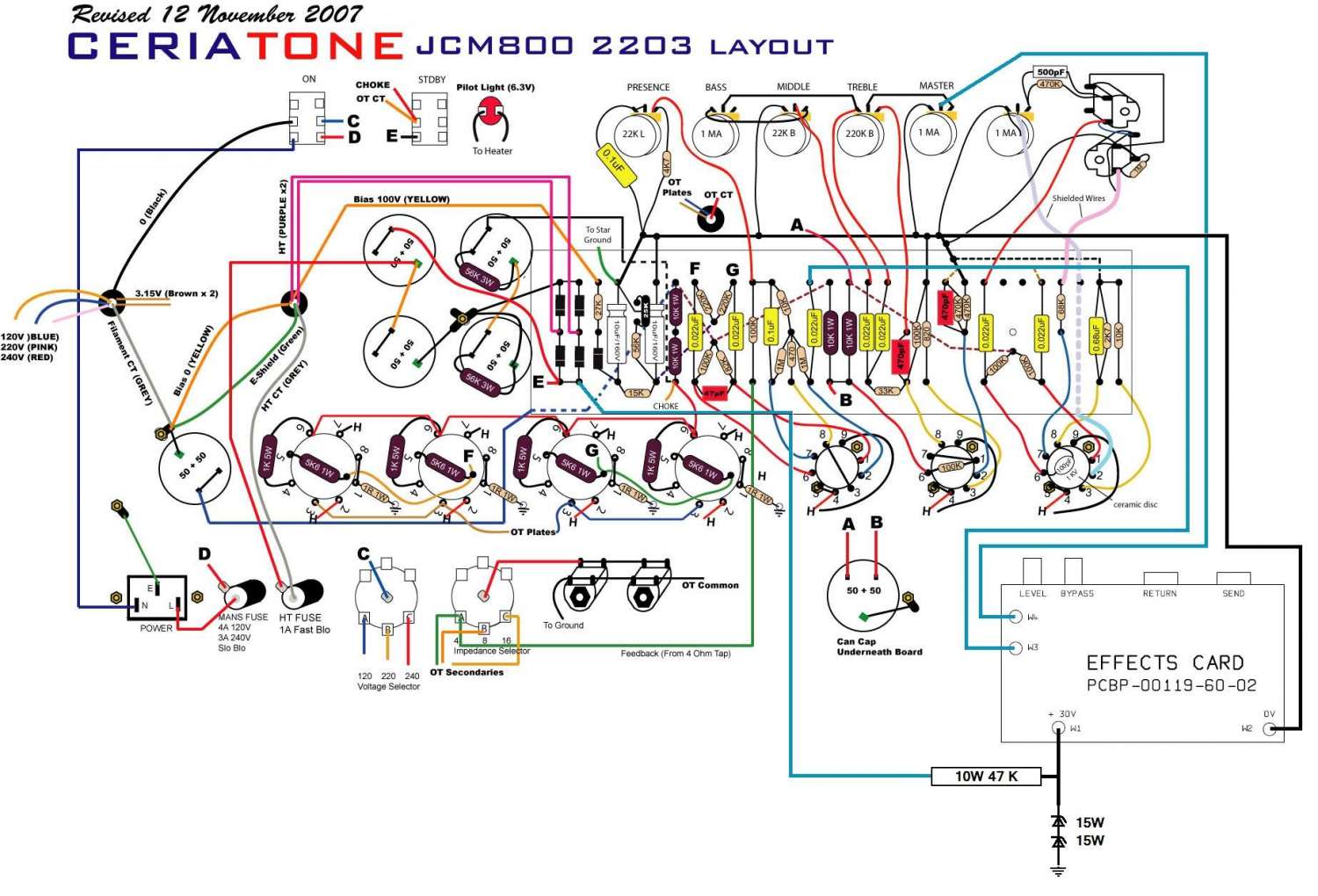

Правильное в аттаче.

* JCM800_2203_Effects_Loop.jpg

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1414 : Февраля 20, 2014, 05:07:10 »
Всем привет!

Раз никаких предложений больше нет, то вариант runing самый правильный. Спасибо большое!!!

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1415 : Февраля 20, 2014, 10:33:59 »
Цитата: dekra от Февраля 20, 2014, 05:07:10
Раз никаких предложений больше нет, то вариант runing самый правильный.

Это с тем учётом, что всё остальное питание у тебя собрано по той же самой картинке.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1416 : Февраля 20, 2014, 12:48:00 »
Цитата: runing от Февраля 20, 2014, 10:33:59
Это с тем учётом, что всё остальное питание у тебя собрано по той же самой картинке.

100 процентов, только еще нет конденсаторов 50+50 uF 500V и трансформаторов с лампами. Жду, когда курс Евро нормализуется.

Спасибо ещё раз Вам и всем, кто принимал участие!!! По мере изменений в строительстве усилителя, буду отписываться.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1417 : Февраля 28, 2014, 09:00:19 »
Информация.

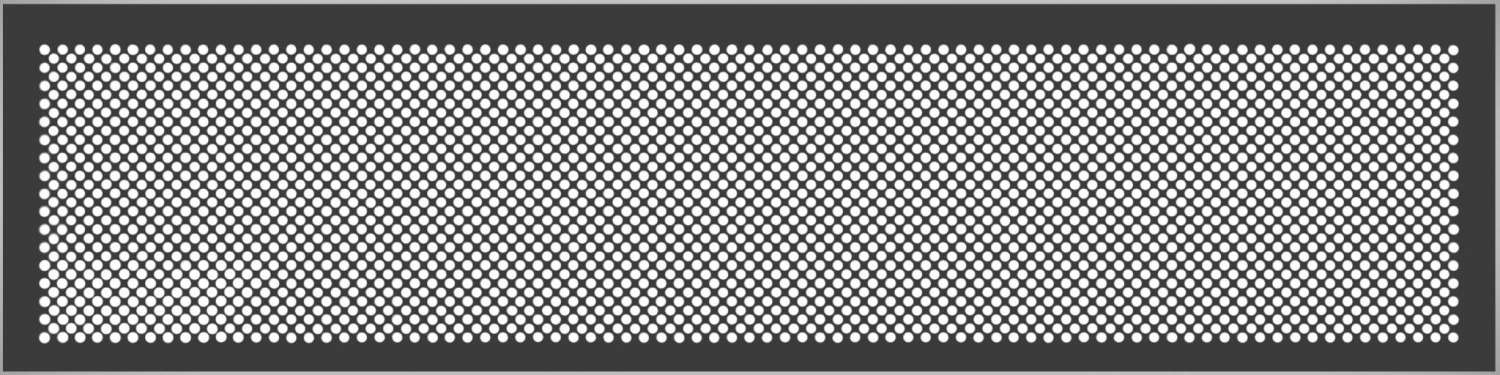

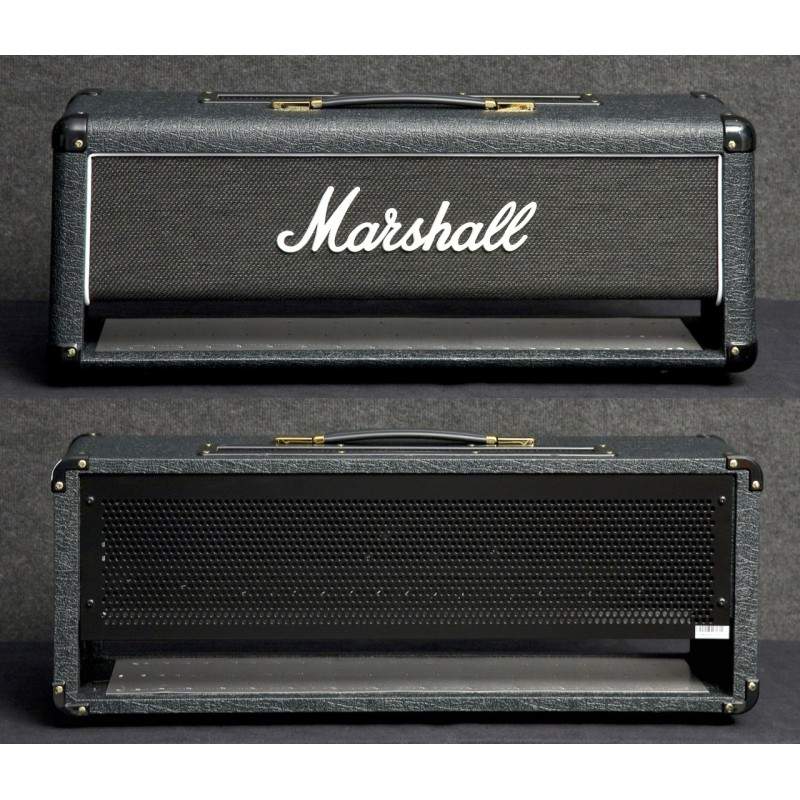

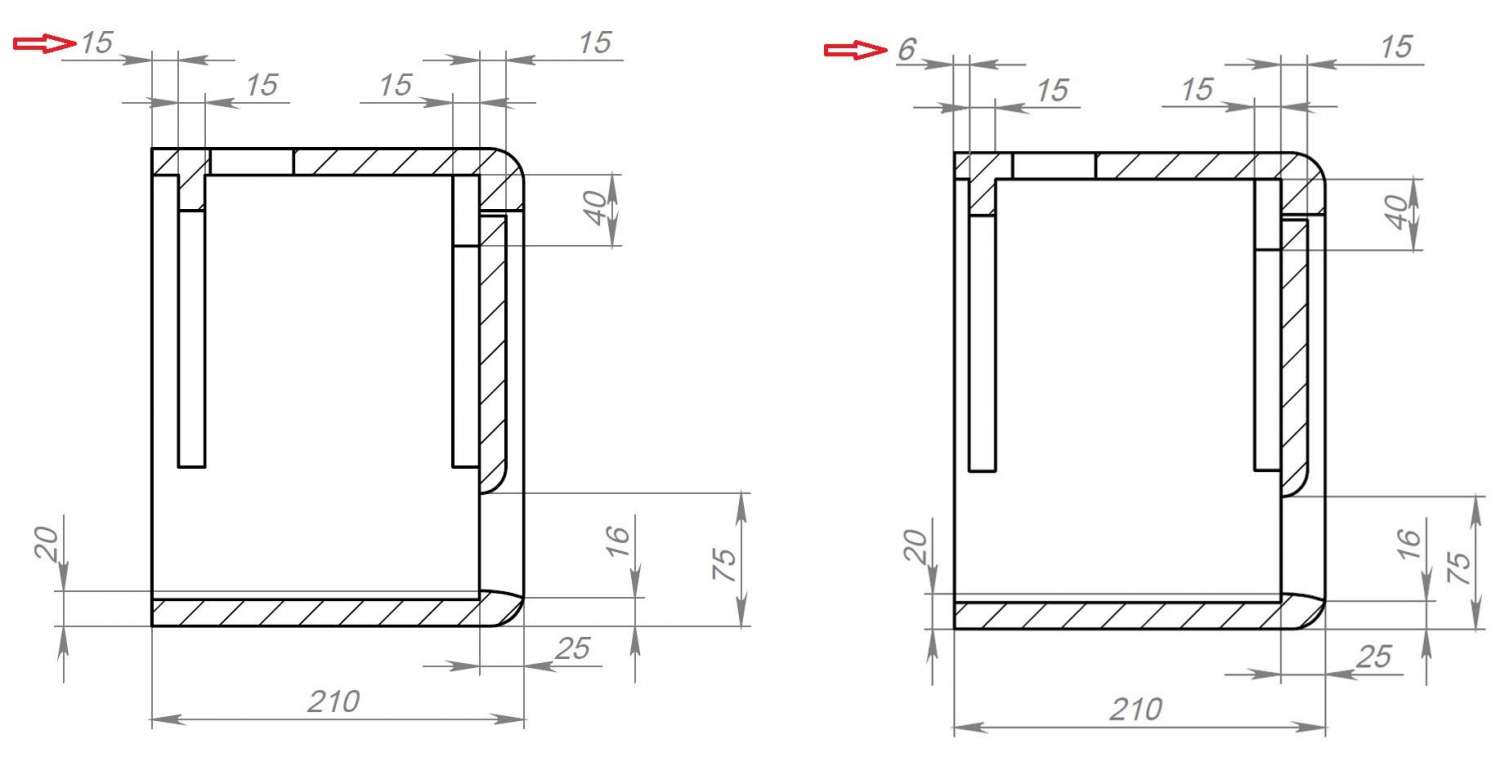

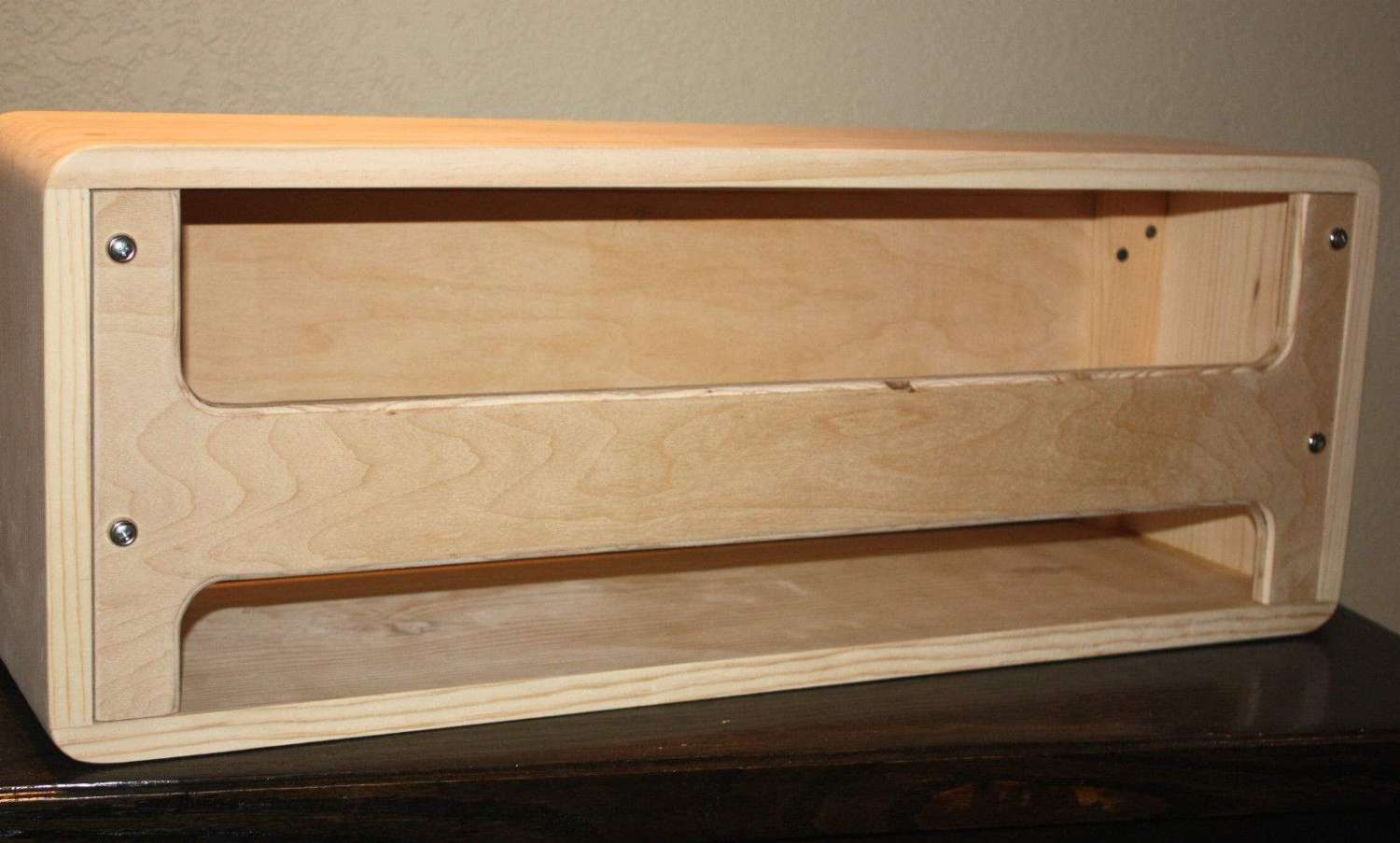

Может кому интересно будет узнать, что на чертеже в PDF файле на изготовление корпуса JCM800 имеется ошибка. Если делать копию под оригинал, то тогда сзади устанавливается металлическая вентиляционная решётка и отступ должен быть 6 мм, а не 15 мм. Если же делать 15 мм, то тогда нужно делать из фанеры, как показано на фото.

... и добавил:

Ссылка на корпус JCM800
http://www.tubeampdoctor.com/de/shop_Lautsprecher_Boxen_Amp_Cabinets/Topteilgehaeuse_fuer_Marshall_JCM800_900_original_1844
« Последнее редактирование: Февраля 28, 2014, 12:21:00 от dekra »

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1418 : Марта 04, 2014, 07:19:01 »
Привет всем!

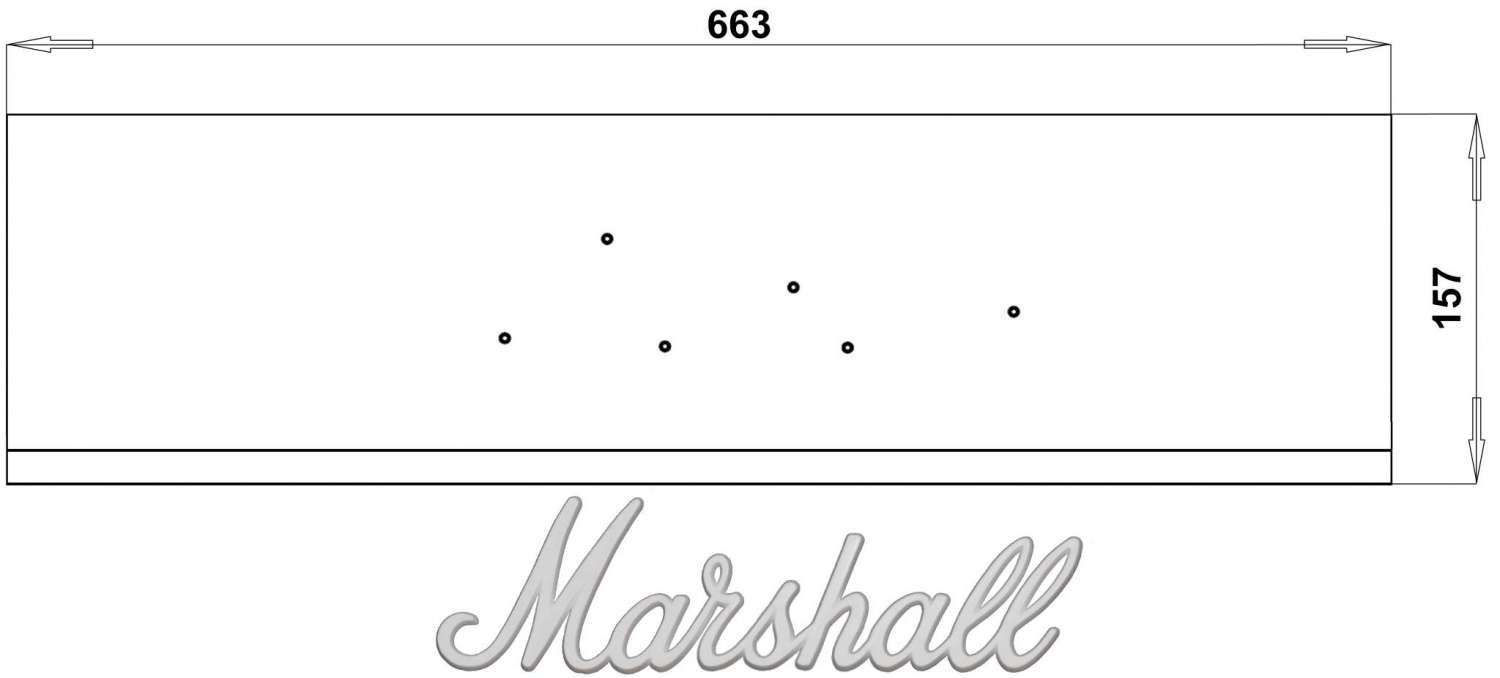

Посмотрел на сборочный чертёж в PDF файле и увидел, что там нет размера передней панели. Размер снят с оригинальной панели, когда снимал розовую ткань. Материал, прессованая бумага толщиной 12,5 мм.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1419 : Марта 18, 2014, 11:53:54 »
Привет всем!
Может кому интересно будет прочитать про Marshall. (Из Интернета)
Как стать Marshall’ом: большая история о громком звуке. http://www.3dnews.ru/multimedia/637069/?ext=subscribe&source=subscribeRu
История Джима Маршалла в PDF

... и добавил:

Кто-нибудь имеет в наличии инструкцию на русском для JCM800?

У меня имеется для усилителей: Серия «Vintage Modern» состоит из трех моделей усилителей: 2466 – 100Вт «голова», 2266 – 50Вт «голова» и 2266C – 50Вт 2 x 12 комбо. Соответствующие кабинеты 4 x 12 – 425A и 425B, каждый рассчитан на 100Вт.

Может кому надо!

Ещё вот флаг!

[Вложение удалено администратором в связи с изменением политики хранения файлов на форуме. Приносим свои извинения.]
« Последнее редактирование: Марта 18, 2014, 13:39:09 от dekra »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1420 : Апреля 29, 2014, 22:52:20 »
Здравствуйте! Уважаемые знатоки, растолкуйте, провод от  Presence, через переключатель импеданса подключен все время к обмотке 4 ом, или подключен к разъёмам кабинета и соответственно подключается к той обмотке на которую установлен переключатель?  Как сделано  в оригинале?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1421 : Апреля 29, 2014, 22:54:40 »
Leronchik, в оригинальном жсм800 он ВСЕГДА подключен в обмотке 4-ома и не зависит от переключения импеданса.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1422 : Апреля 29, 2014, 23:17:06 »
Цитата: runing от Апреля 29, 2014, 22:54:40
Leronchik, в оригинальном жсм800 он ВСЕГДА подключен в обмотке 4-ома и не зависит от переключения импеданса.
runing спасибо за быстрый ответ! Я сделал отвод  на выходном разъёме,  а теперь пригляделся на схему и зачесал затылок. Вот только у меня трансформатор выполнен на 8 и 16 ом, по ходу запаять на 8? Или это не очень критично?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1423 : Апреля 29, 2014, 23:21:47 »
Leronchik, можешь запаять на 8-ом, только резистор в ООС замени на 47К. И ещё раз, точка подключения ООС должна всегда быть на 8-ми омной обмотке.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1424 : Апреля 29, 2014, 23:25:30 »
runing , а почему уменьшать сопротивление, ведь размах напряжения на 8 ом больше?
