Re: Строю JCM800
« Ответ #1650 : Мая 15, 2015, 11:19:16 »
Поделюсь))) Недавно закончил сборку 800 того 2204  :)
Осталось немного фон побороть, скорее всего виновата земля, надо бы ее переразвести.



Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1651 : Мая 15, 2015, 12:33:19 »
Молодчинка! Лови + . А чего решил именно на 6п3с, даже не "Е", что за транс на выходе? А так все красиво, звук жирненький. Через какой кабинет записан звук?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Строю JCM800
« Ответ #1652 : Мая 15, 2015, 12:40:31 »
ShadeMang, пот смещения не вызывает чувства надёжности

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1163
  • Репутация: +432/-1
  • Only tube sound \_/,
Re: Строю JCM800
« Ответ #1653 : Мая 15, 2015, 12:56:31 »
Цитата: Leronchik от Мая 15, 2015, 12:33:19
Молодчинка! Лови + . А чего решил именно на 6п3с, даже не "Е", что за транс на выходе? А так все красиво, звук жирненький. Через какой кабинет записан звук?
6П3С для красоты воткнул, так как та пара в Detonator-е ерасовском стоит) Собирал под 6L6, звук кстати на 6L6 пиcал.
Кабинет bull 1x12 с динамиком vht 50w.
Транс Ерасовский, они такие в детонаторах применяют (на 100w), а вот classic tone дороговато стоит.

Цитата: Dying Fetus от Мая 15, 2015, 12:40:31
ShadeMang, пот смещения не вызывает чувства надёжности

возможно, другого пока не нашел, в планах все сомнительные части постепенно менять на более фирмовые :crazy:


Оффлайн ra6da

  • Завсегдатай
  • ***
  • Сообщений: 337
  • Репутация: +24/-0
Re: Строю JCM800
« Ответ #1654 : Мая 15, 2015, 14:12:43 »
Я тоже Ерасовский, от Детонатора, выходник применил в 2203, нормальный вполне, что бы кто не говорил. Кстати, и силовик тоже.)) Два года в эксплуатации. Вечером покажу.
А что не так с потом смещения? пот как пот, не хуже простых подстроечников, только закрепить бы его..

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1163
  • Репутация: +432/-1
  • Only tube sound \_/,
Re: Строю JCM800
« Ответ #1655 : Мая 15, 2015, 15:21:43 »
Цитата: ra6da от Мая 15, 2015, 14:12:43
А что не так с потом смещения? пот как пот, не хуже простых подстроечников, только закрепить бы его..
Держится он хорошо, припой не жалел :)  К слову тоже не заметил минусов использования этого потца, может дело в эстетике. Что то вроде этого:  все что внутри регулируется - должно отвертками крутиться  :crazy:

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1656 : Мая 15, 2015, 15:52:20 »

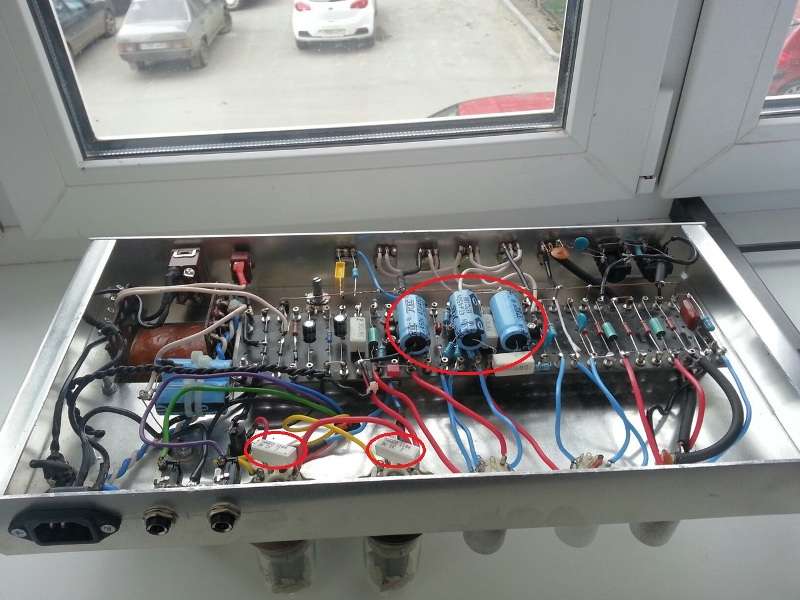

Сглаживающие конденсаторы преампа (обведены красным), такая же компоновка и у меня, только разместил я их под платой, что бы не ограничивали доступ к другим элементам.
Резисторы 1 кОм в сетках 6п3с /6L6, установленный номинал (1 кОм) для EL34. Если не ошибаюсь , для указанных автором ламп нужно 470 ом. Справедливости ради отмечу что также ставил 1 кОм, потом заменил на 470ом, разницы не заметил. В моем случае это для 5881/6п3с-е.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Строю JCM800
« Ответ #1657 : Мая 15, 2015, 16:04:03 »
Цитата: ShadeMang от Мая 15, 2015, 15:21:43
Держится он хорошо, припой не жалел :)  К слову тоже не заметил минусов использования этого потца, может дело в эстетике. Что то вроде этого:  все что внутри регулируется - должно отвертками крутиться  :crazy:
Ползунок в любой момент может потерять контакт с резистивным слоем. Слышал как даже новые потенциометры, бывает, шуршат? Но одно дело регулировка тембра или громкости, другое - режим выходного каскада. По сути дела, те потенциометры, которыми гитаристы так любят регулировать громкости и тембры, с точки зрения надежности и долговечности стоят даже ниже ламп, имеющих весьма ограниченный срок службы :)

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1163
  • Репутация: +432/-1
  • Only tube sound \_/,
Re: Строю JCM800
« Ответ #1658 : Мая 15, 2015, 16:17:02 »
Цитата: Leronchik от Мая 15, 2015, 15:52:20
Резисторы 1 кОм в сетках 6п3с /6L6, установленный номинал (1 кОм) для EL34.
Да действительно для EL34  :o (планировал 500ом)
Собирал по схеме http://www.elektronika.lt/_sys/storage/2009/03/24/Marshall-JCM-800-2204.JPG и держал в голове про резисторы сеток....Видимо в решающий момент забыл :hmmm:
Хотя свято верил что под 6L6 сделал!
Спасибо за внимательность, сегодня буду менять
« Последнее редактирование: Мая 15, 2015, 16:25:02 от ShadeMang »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1659 : Мая 15, 2015, 16:26:57 »
bottle по схеме 800-го если оторвать ползунок подстроечника тока покоя выходных ламп их просто запрет и все. Это же самый продуманный и отточенный гитарный усилитель. Ничего с лампами не случиться, вот со звуком , это да.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Строю JCM800
« Ответ #1660 : Мая 15, 2015, 16:31:34 »
Цитата: Leronchik от Мая 15, 2015, 16:26:57
bottle по схеме 800-го если оторвать ползунок подстроечника тока покоя выходных ламп их просто запрет и все...
Ну охренительно. Играешь ты концерт, играешь. И тут раз и выходник заперся. И всё... (с) :)

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1163
  • Репутация: +432/-1
  • Only tube sound \_/,
Re: Строю JCM800
« Ответ #1661 : Мая 15, 2015, 16:33:41 »
Вопрос к знатокам: сдвоенные конденсаторы, которые применяют в оригинале, играют ли какое то решающее значение в формировнаии звука? или для фильтрации питания все равно?
Не получилось раздобыть сдвоенные  :(

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Строю JCM800
« Ответ #1662 : Мая 15, 2015, 16:35:19 »
Другое дело, что напряжения смещения там вряд ли хватит для запирания каскада, но... Мы для чего вообще этот потенциометр ставим?

... и добавил:

ShadeMang, а где искал?

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #1663 : Мая 15, 2015, 16:38:14 »
Цитата: bottle от Мая 15, 2015, 16:31:34
Ну охренительно. Играешь ты концерт, играешь. И тут раз и выходник заперся. И всё... (с) :)
Но лампы то целы! А что ты хочешь? Играешь, играешь и тут раз - гул, сноп искр, выстрелы электролитов, все в кураже  :bur2:
Если надо , можем додумать такой мод 800-го  :crazy:

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1163
  • Репутация: +432/-1
  • Only tube sound \_/,
Re: Строю JCM800
« Ответ #1664 : Мая 15, 2015, 16:41:25 »
Цитата: bottle от Мая 15, 2015, 16:35:19
ShadeMang, а где искал?

Искал в наших инет магазинах и цена мягко говоря не порадовала: 50р против 700р-900р  ???
Ну и в китае искал, там сомнительные и цена тоже не порадовала
Вот и интерсено, "стоит ли овчинка выделки"
