Re: Строю JCM800
« Ответ #2145 : Октября 17, 2016, 14:49:33 »
по надежности средняя точка хуже всех - тут и тонкий провод в трансе, и двойное обратное напряжение на каждом диоде
по цене - в 50-60х гг ст была самым дешевым вариантом
как появились дешевые и хорошие по току диоды - тут же мостовая схема ст и вытеснила

--
... а потом пошли импульсные бп на малое напряжение - и ст стала опять удобной - как раз потому что мотать против моста _надо больше_ - и те 3-5 вит вписываются, а с мостом пришлось бы мотать 1.5-2.5 вит - что исключено (0.5 витка - это все равно 1 виток,  но слабый по току),  и только где напруга по выходу выше 20в - тогда опять мост
а где в ибп 100в и более - удвоение без вариантов



Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Строю JCM800
« Ответ #2146 : Октября 17, 2016, 18:23:05 »
Спасибо всем большое за подробные советы. Сказал в канторе чтобы мотали анодку с обычной вторичкой без СТ , на 320 в 200 мА  с отводом 50 В на смещение. Идея с удвоителем мне сразу не понравилась

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2147 : Октября 17, 2016, 18:36:43 »
по надежности средняя точка хуже всех - тут и тонкий провод в трансе, и двойное обратное напряжение на каждом диоде
по цене - в 50-60х гг ст была самым дешевым вариантом
как появились дешевые и хорошие по току диоды - тут же мостовая схема ст и вытеснила
А вот по помехозащищенности самый лучший вариант. Тем более с современными диодами двойное обратное напряжение сейчас не проблема

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #2148 : Октября 17, 2016, 19:16:39 »
Сказал в канторе чтобы мотали анодку с обычной вторичкой без СТ , на 320 в 200 мА

Нужно на 150mA

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Строю JCM800
« Ответ #2149 : Октября 17, 2016, 19:47:22 »
Спасибо всем большое за подробные советы. Сказал в канторе чтобы мотали анодку с обычной вторичкой без СТ , на 320 в 200 мА  с отводом 50 В на смещение. Идея с удвоителем мне сразу не понравилась
Неправильно. Пусть намотают отдельную обмотку смещения 50В/0,05А - отвод в случае моста не прокатит.
200мА - это для средней точки ток был? Если так, то для моста надо в 1,4 больше ток, чем для средней точки

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2150 : Октября 17, 2016, 19:56:37 »
Спасибо всем большое за подробные советы. Сказал в канторе чтобы мотали анодку с обычной вторичкой без СТ , на 320 в 200 мА  с отводом 50 В на смещение. Идея с удвоителем мне сразу не понравилась
ой

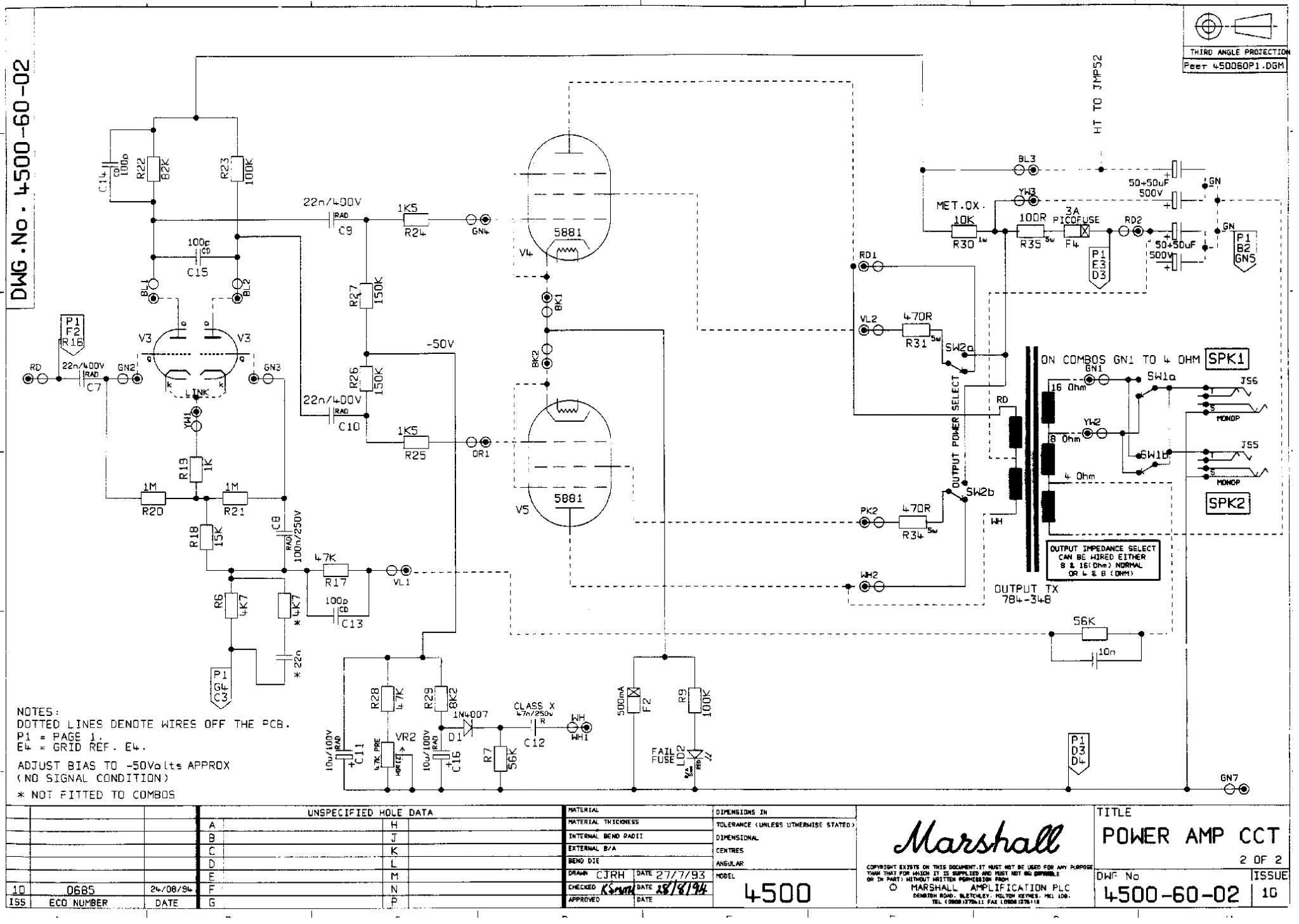

при мосте или отдельная обмотка, или через кондер и диод брать с переменки (в ряде маршалов так) анодной (при 450в итоговой постоянки смещение около 70в получается - всем хватает)
отвод при мосте бесполезен



... и добавил:

Неправильно. Пусть намотают отдельную обмотку смещения 50В/0,05А - отвод в случае моста не прокатит.
200мА - это для средней точки ток был? Если так, то для моста надо в 1,4 больше ток, чем для средней точки
ему 800-ка 50вт - 300ма от обмотки надо при мосте вообще то
автор вопроса - быстрей им звони про все это

... и добавил:

Нужно на 150mA
у него мост а не ст
тут 300 минимум, мост потому что (вых ток на постоянке нужно на 1.4 умножать сразу для тока по переменке)
« Последнее редактирование: Октября 17, 2016, 20:03:35 от Виктор Андреев »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Строю JCM800
« Ответ #2151 : Октября 17, 2016, 22:07:36 »
У ЕЛ34 предельно допустимый ток анода 150ма, в рабочем режиме намного меньше. Потребление преампа - фигня по сравнению с этим. Лапмы в двутакте работают не одновременно, а по очереди. Следовательно, даже если умножать на 1.4, все равно 200мА нормально.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Строю JCM800
« Ответ #2152 : Октября 17, 2016, 22:24:15 »
У ЕЛ34 предельно допустимый ток анода 150ма, в рабочем режиме намного меньше. Потребление преампа - фигня по сравнению с этим. Лапмы в двутакте работают не одновременно, а по очереди. Следовательно, даже если умножать на 1.4, все равно 200мА нормально.
Режимы, которые заявлены в справочнике, не имеют никакого отношения к гитарным.
При 360В анод-вторая сетка макс. ток будет около 360 мА при 3,4К приведенки. Потребление постоянного тока в классе В будет около 230 мА ( в классе АВ будет немного меньше).
http://imgur.com/a/98KhF
При гитарных 450В анод-вторая сетка токи будут еще больше.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2153 : Октября 17, 2016, 22:38:49 »
у трансов к маршалам 50 или для ст2х150ма (ака 300ма выход) или 300 для моста

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Строю JCM800
« Ответ #2154 : Октября 18, 2016, 12:57:08 »
Товарищи все нормально поправки в работу внес должны сегодня уже начать мотать )

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Строю JCM800
« Ответ #2155 : Октября 23, 2016, 11:13:01 »
По оригинальной схеме 2204 под лампы мощника EL34 у сопротивлений RG номинал должен быть 220 кОм или 150 кОм ?

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2156 : Октября 23, 2016, 11:24:03 »
По оригинальной схеме 2204 под лампы мощника EL34 у сопротивлений RG номинал должен быть 220 кОм или 150 кОм ?
High Hopes, ты строишь 2204 на  EL34, так и ставь так как на схеме 2204!
220 кОм это с другой оперы.
« Последнее редактирование: Октября 23, 2016, 11:31:38 от Leronchik »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #2157 : Октября 23, 2016, 11:26:06 »
По оригинальной схеме 2204 под лампы мощника EL34 у сопротивлений RG номинал должен быть 220 кОм или 150 кОм ?

На схеме 220К. Но этот номинал лучше подобрать так, что бы подстроечник биаса, при корректно установленном токе на лампах, был примерно в среднем положении. У меня чаще получалось, что номинал этого резистора я устанавливал 200К.

... и добавил:

150 кОм это с другой оперы.

Это не с другой оперы, это с лампами с другим током, которые так же устанавливались на 2204.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Строю JCM800
« Ответ #2158 : Октября 23, 2016, 11:28:55 »
На схеме 220К. Но этот номинал лучше подобрать так, что бы подстроечник биаса, при корректно установленном токе на лампах, был примерно в среднем положении. У меня чаще получалось, что номинал этого резистора я устанавливал 200К.

... и добавил:

Это не с другой оперы, это с лампами с другим током, которые так же устанавливались на 2204.
То есть, можна паять 220 кОм? А какое после них должно быть напряжение смещения для EL 34 ?

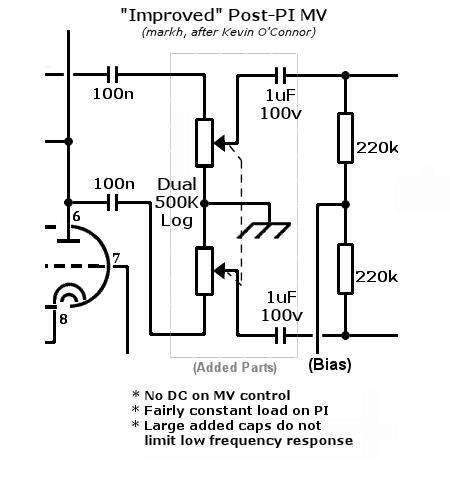

 И ещё есть вопрос по регулятору PPIMV ( тоже хочу его сделать в 2204) , По этой схеме стоят номиналы кондёров 1 мкФ и 100 нФ. Если я поставил все по 47 нФ, то нормально будет?
« Последнее редактирование: Октября 23, 2016, 11:31:42 от High Hopes »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2159 : Октября 23, 2016, 11:33:58 »
Это не с другой оперы, это с лампами с другим током, которые так же устанавливались на 2204.
Так я это и имею ввиду. Он ведь на 34-х собирает.

« Последнее редактирование: Октября 23, 2016, 11:36:21 от Leronchik »
