High Hopes, Для адекватности низа как в оригинале как-раз и надо по 47н ставить. Последовательно получишь примерно 23.5н, что близко к 22н.

На лампах измеряют ТОК. Вычислить его легко. Измеряется на резисторе 1 ом в катоде каждой лампы. Этот резистор временно меняется на подстроечник 250-500к и рулится чтобы подстроечник BIAS был в среднем положении и на лампах был номинальный ток. Отпаивается, измеряется сопротивление и впаивается постоянный резистор с наиболее близким номиналом. И затем подстроечником BIAS настраивается итоговый ток покоя.

Вот на кой черт в 800-ке PPIMV
High Hopes ты его сначала, собери, настрой, зацени, вкури звук, пойми  как он широк для получения различных вариаций звука (а это приходит не сразу), а потом уже к разным доработкам и модам!

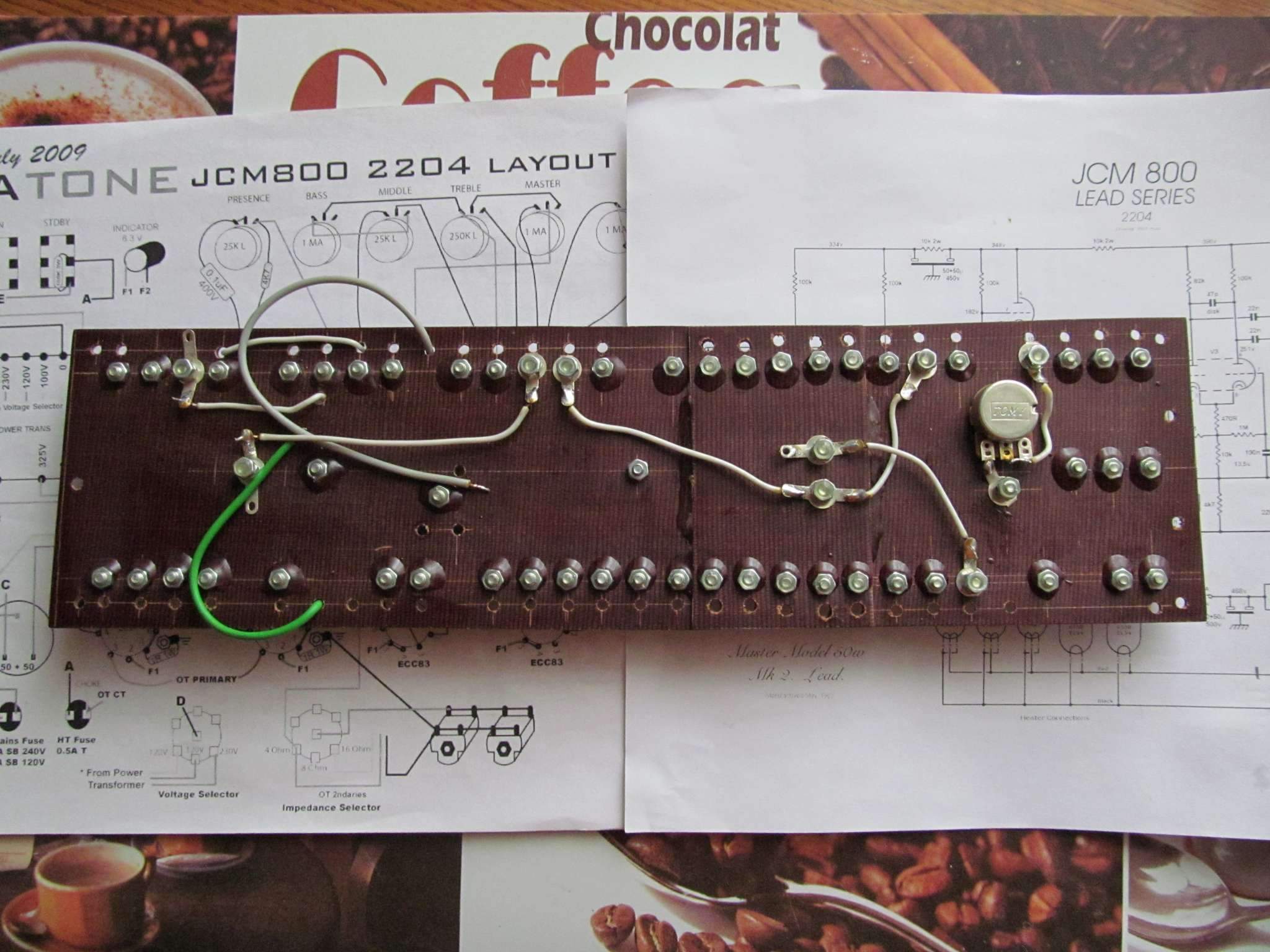

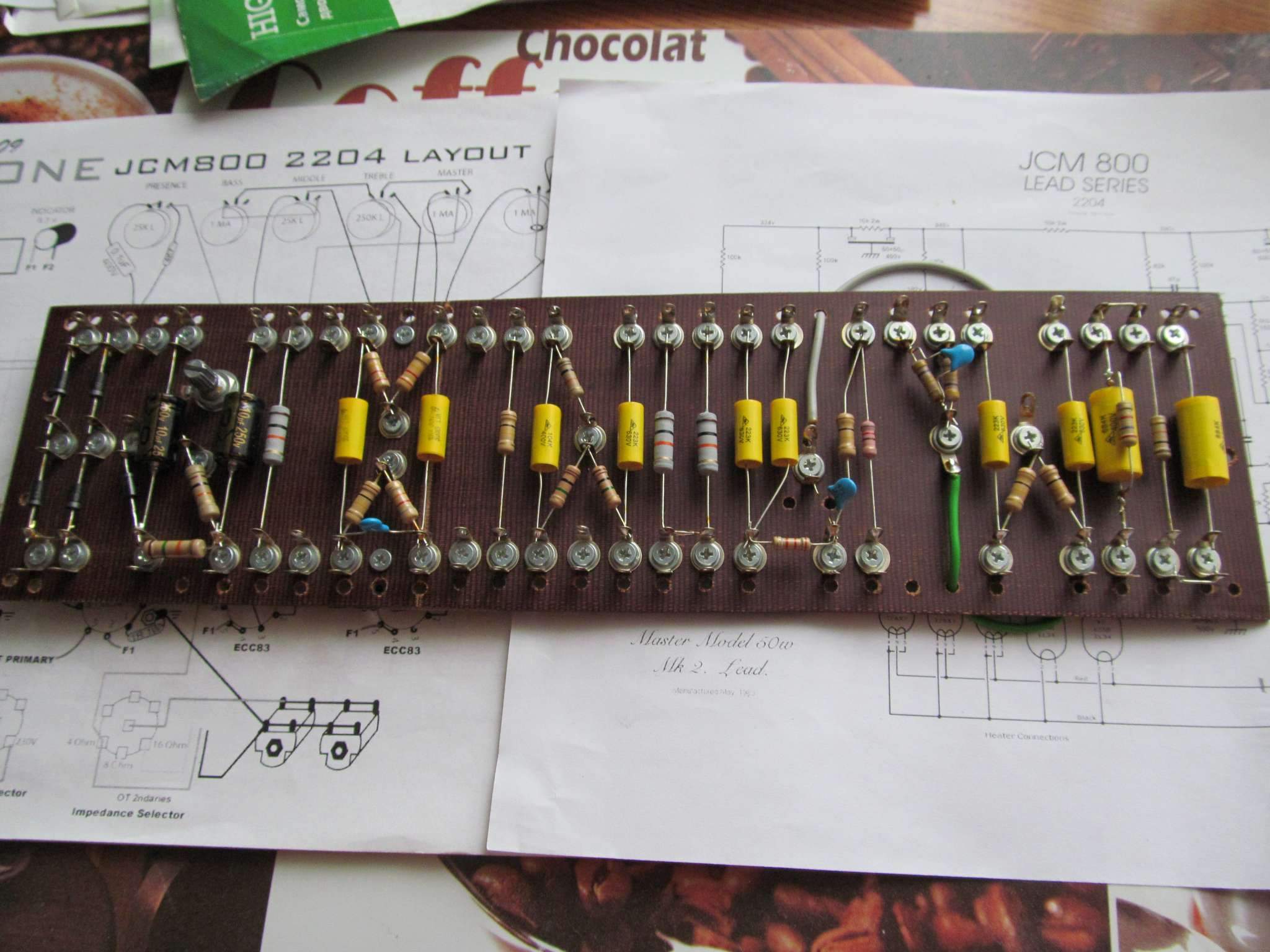

Ребятки, всем спасибо за дельные советы. RG я поставил по 220 кОм , и так как смещение будет от отдельной обмотки на 50 В, то забрал 120 кОм перед диодом в цепи питания смещения , оставил 10 кОм + 15 кОм + переменник на 50 кОм, если будет много то поменяю на меньшие сопротивления. И действительно, подумал , зачем в 2204 регулятор PPIMV , это же планируется не домашний усилитель, а для репитиций, поэтому буду делать всё по схеме. Вот почти допаял плату PTP .

High Hopes, не боишься, что смещение поедет на таком поте?

Та нормальный пот, уже собирали тут с таким тоже. Он же внутри будет , кто туда полезет?)

Я тоже на смещение обычную альфу ставлю, проблем не было пока.

А какой смысл в большом потенциометре? Его задача плавно скользить по резистивной дорожке , но никак не стабильность.
Для этих целей как раз и есть подстроечные резисторы. Я применял такой несмотря на небольшие размеры вполне удобно регулировать и стабильно все держит, даже после вибрационной нагрузки.

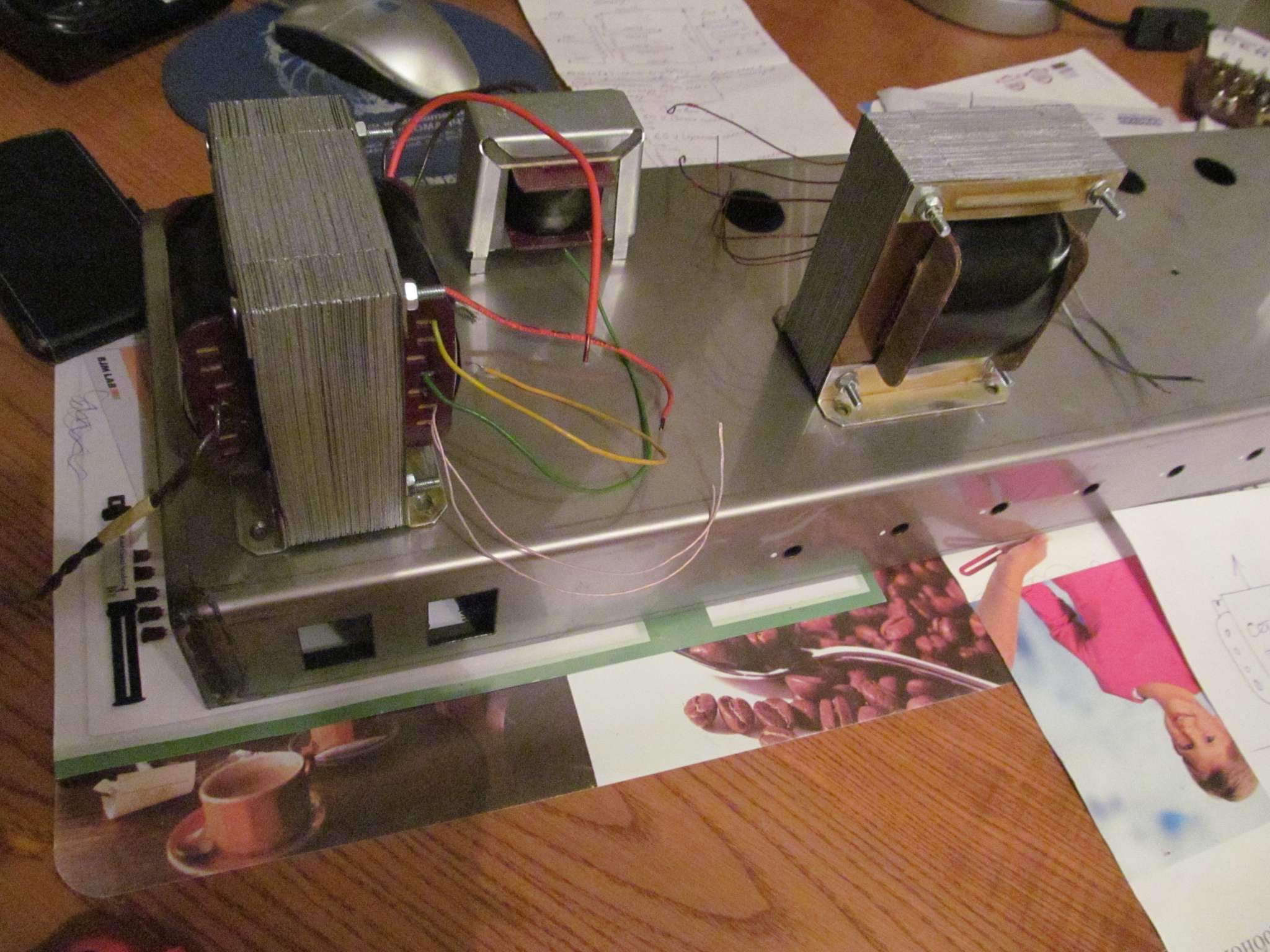

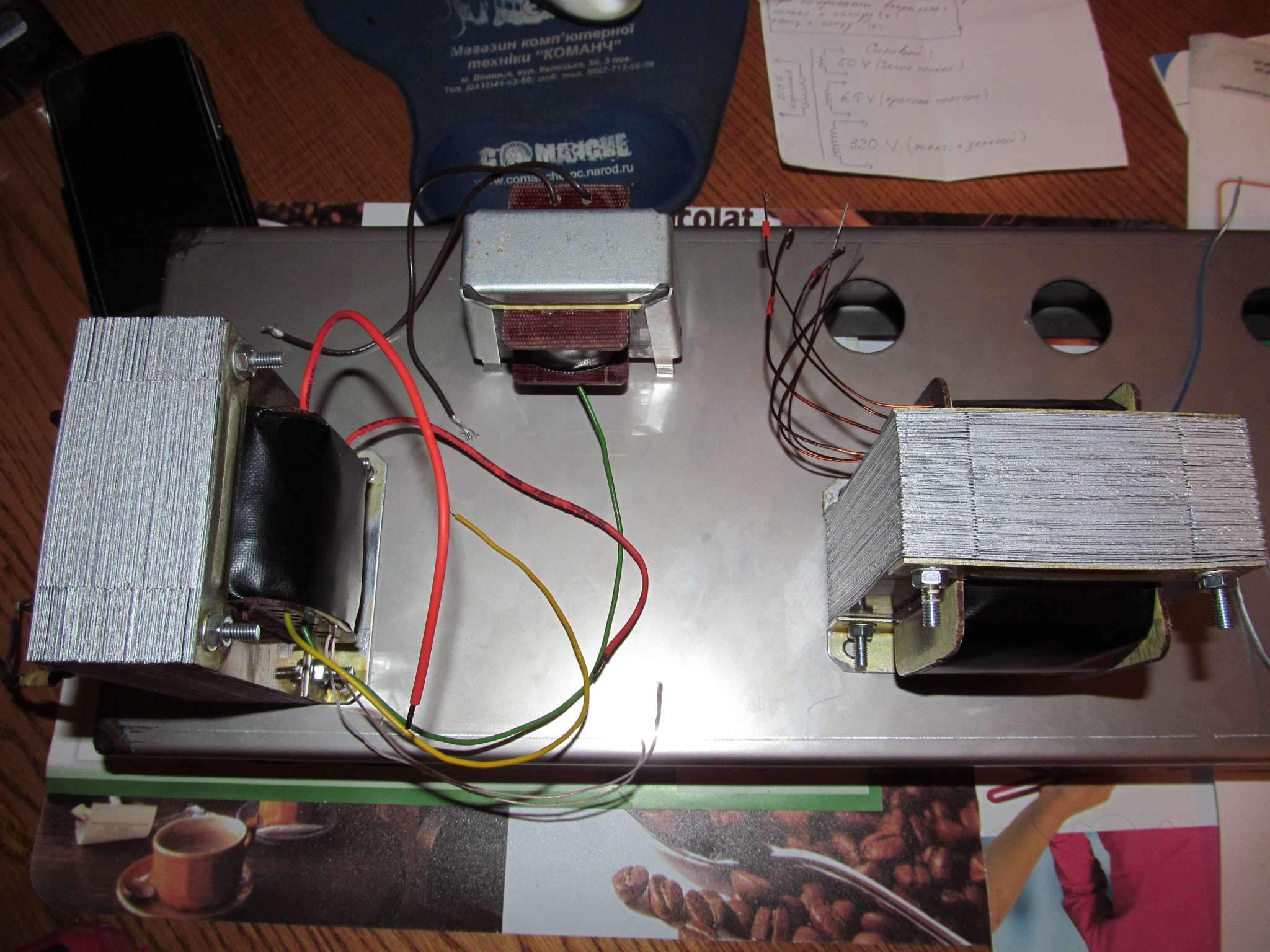

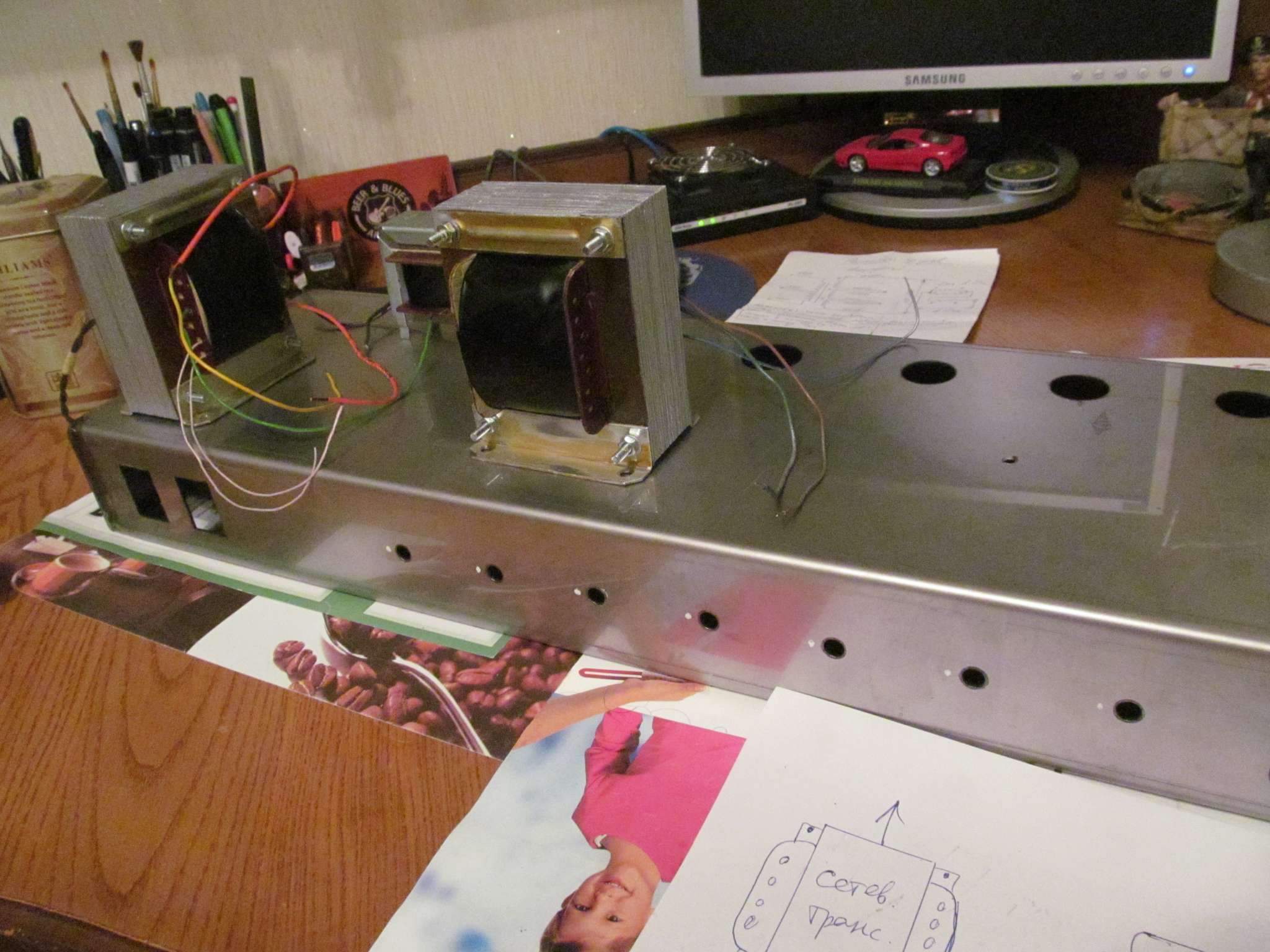

Сегодня получил трансы и шасси. Такое расположение трансов будет нормально ?

силовик в 220, на выход выходника 16 ом - осцилл (макс чутье у него)
транс в сеть и смотрим что у выходника на выходе, двигаем, что бы на выходнике была прямая линия всегда - что силовик включен, что нет
и гадать не надо

А если у меня нет осцила, то что делать ?

можно просто выход с транса на вход унч какого подать, сигнал мелкий, ничего не сломается
