Разное сопротивление нагрузки (16 или 4 Ом) требует разных сопротивлений резисторов в цепи ООС, поэтому надо смотреть по начальной схеме, по которой проектировался усилитель.
Возможной причиной гула может быть некачественный пот громкости - при минимуме выворота ручки средний контакт получается в воздухе. Проверить это предположение легко - закоротить 2 и 1 ногу пота громкости

100к хватит всем

Землю от смещения повесить прямо на землю от катодов выходного каскада, а не на шину потов

Лучше сначала почитать по ссылке, потом паять...

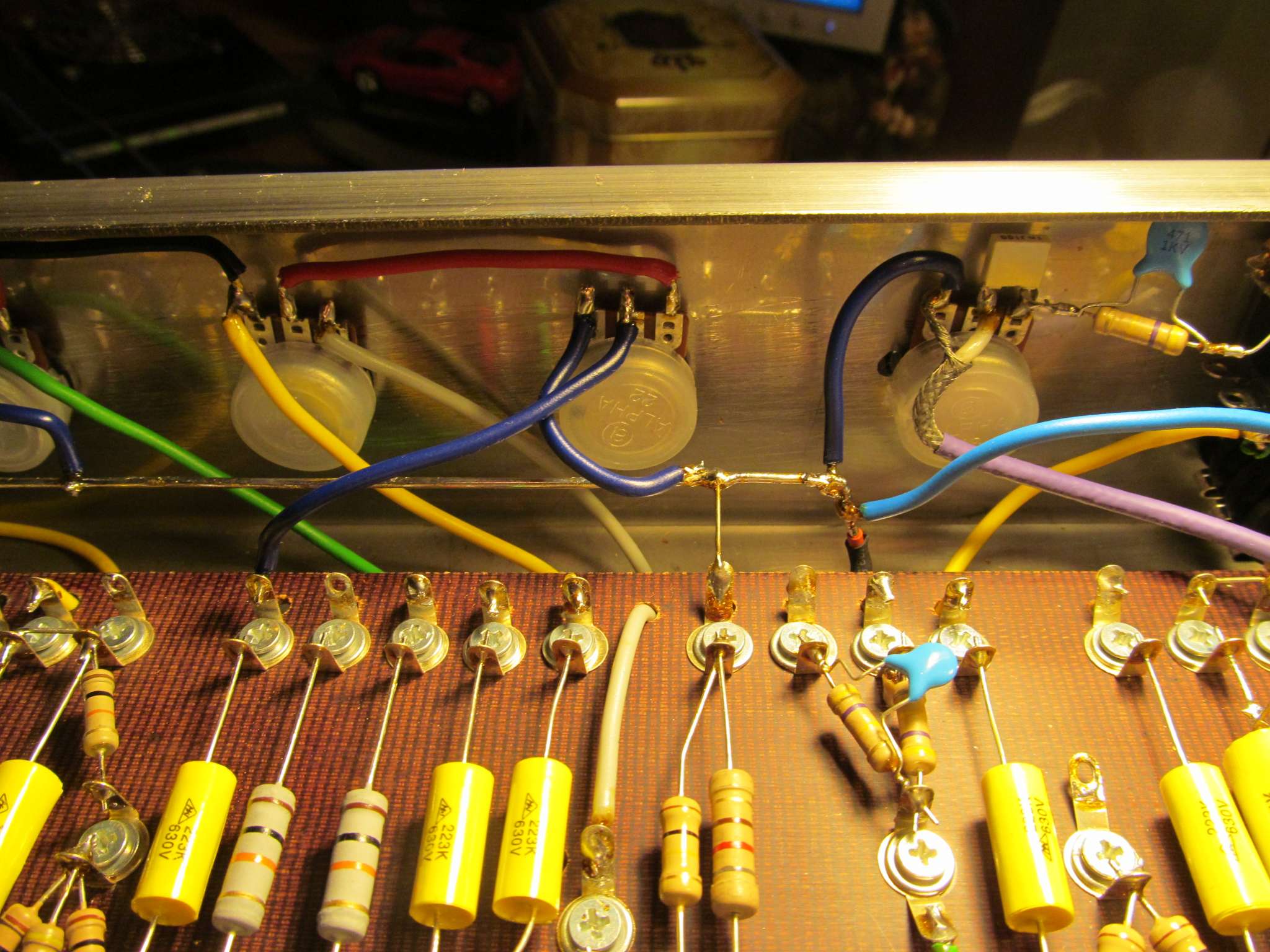

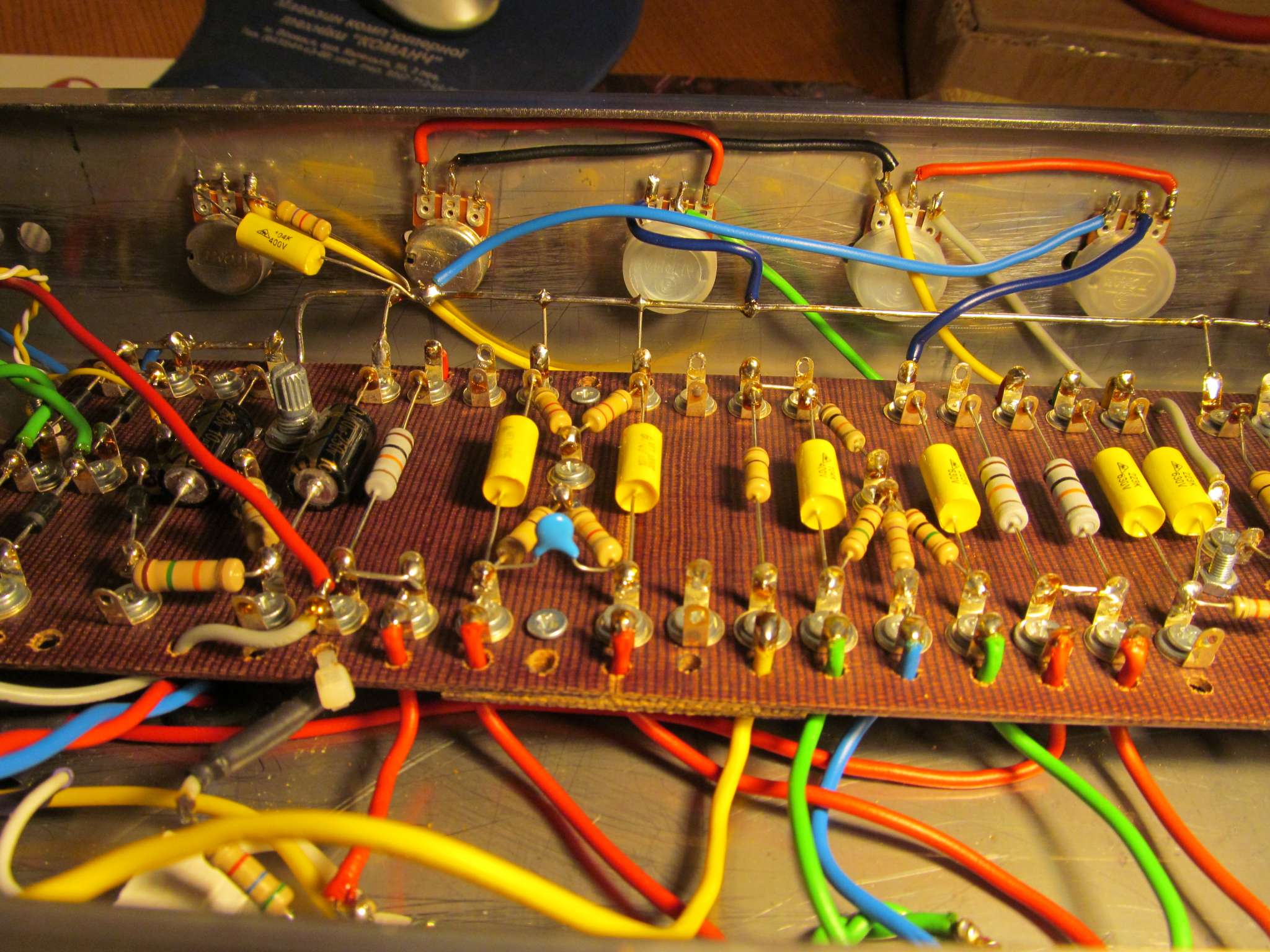

Ура, друзья, я нашёл причину гула при скручивании громкости !!! Оказывается дело было в земляной петле на самой земляной шине из моножилы по темброблоку. Я так и знал что где-то петля по земле. По лейке общий провод от мастер громкости припаян на земляной шине ближе к поту гейна . Я его отпаял оттуда и припаял к шине  возле самого регулятора Презенс . Гул при скручивании громкости в ноль вообще исчез . Перенёс также общий провод от смещения на звезду . Поменял выводы первичек выходника, подключил ООС - всё заработало. Свиста нет, получил адекватную регулировку Презенса !! Я даже не знал насколько это полезная регулировка , действительно это как пескорез . На клине можна прибавить для стекла и звонкости , а на перегрузе скрутить и режется неприятный зуд по высоким . Что ещё сказать - я просто счастлив , звук просто бомба!! Спасибо всем за помощь !!! Ниже фотки до перепайки земли от мастер громкости и после .

Ну сколько раз писать - шина на потах ЗЛО! Не надо ее делать и тем более делать ее сигнальной. Есть шина на плате, туда и надо земли с потов. А соединение корпусов потов с шасси надо обеспечивать уж никак не перегревая эти самые поты. На дворе 21-й век уже давно, а ошибки все те-же.

  Так я и не соединял никакие поты с шиной. Есть только земляная шина на плате , и всё. Точно по лейке )  К шине припаяны только провода от земель потов, но не корпуса . Вы  что думаете, я не знаю что так делать нельзя ? )))  Корпуса потов имеют электрический контакт только с шасси !  Там петля была по самой шине от пота гейна до пота громкости. Я просто перенёс  провод земли от мастер громкость ближе к презенсу, и гул исчез. На фотках всё видно ! Ув. АЗГ, читайте пожалуйста внимательнее сообщения, прежде чем что-то рассказывать !
