Demonoid,



... и добавил:

Demonoid, выложи в аттач то

Щас сделаем



... и добавил:

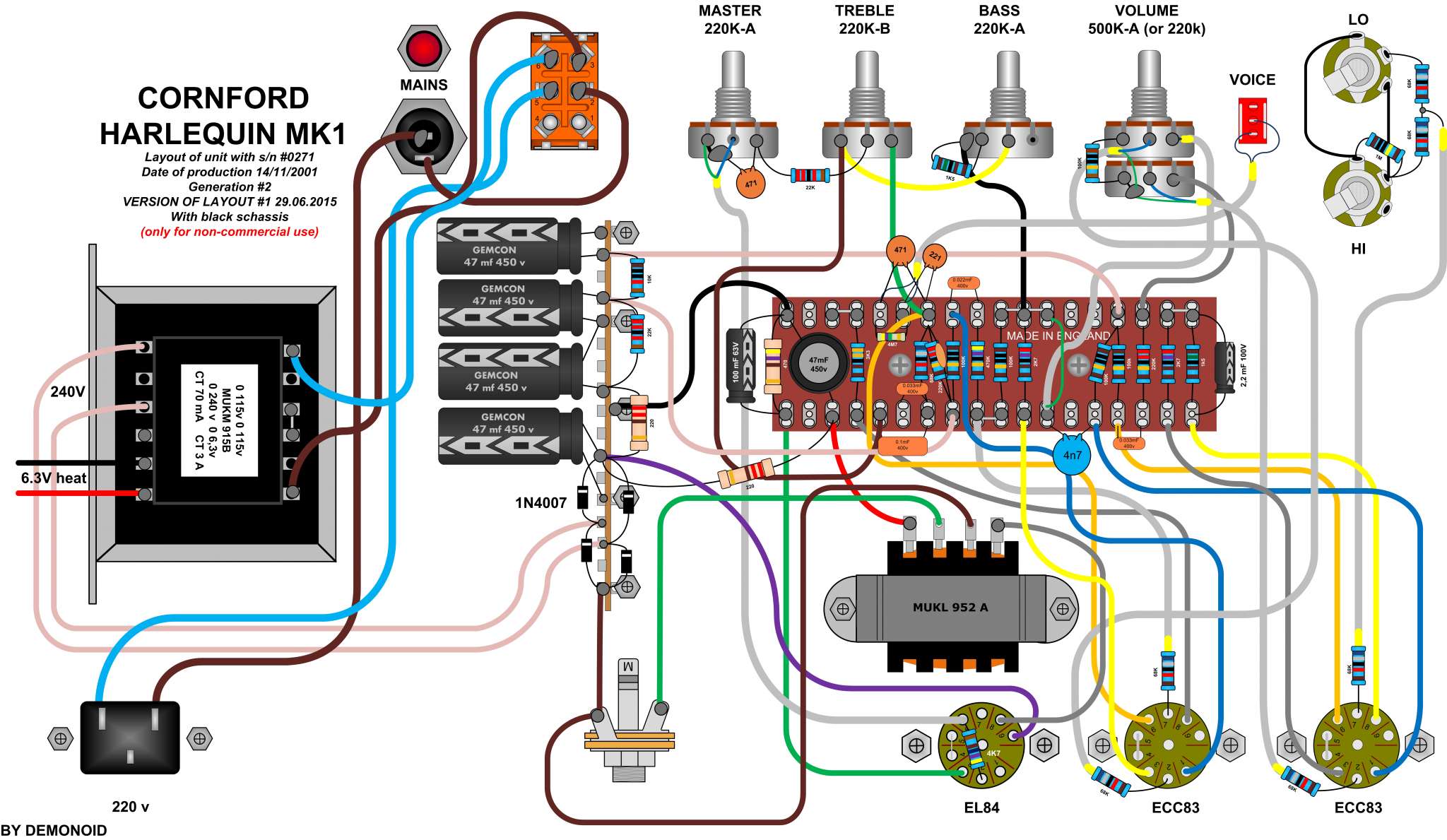

Dying Fetus,  я тут решил много таких леек сделать, по годам, разделить их по изменениям которые были сделаны на протяжении всего времени производства, может закрепим в первом сообщении?  Хорошо бы как-то систематизировать инфу , серийный номер+ лейка + фотки оригинала + схема:) Ну если есть желание конечно, а то по страницам темы сложно искать, очень много инфы и все хаотично.

по аналогии как сделано вот тут:
http://ampgarage.com/forum/viewforum.php?f=5&sid=48c9e51d8e60ba61562b83955fdd8342

но у них все разными темами, а у нас хорошо было бы если бы все в первом сообщении было...
Ну это просто как предложение

Дальше будет и каррера, Харик уже есть, да и Хеллкет есть, но его тоже думаю перерисовать

п.с. - лейку надо править, я не изобразил провода земли от потов гейна и остальных, догадатся можно но если кто-то будет делать только по лейке столккнется с проблемами

Demonoid, А давай ;-)

Я как закончу по Арликам (их планируется 3 или 4) , дам полную инфу, которую имею сам, и мы подумаем как лучше это сделать.

так всё-таки в Арлекине ставили сдвоенный пот гейна на 220 кОм? Попадались такие экземпляры?

 Это скорей мое предположение, основанное на схеме Хеллкета (в виду ее аналогичности) ну и на личном опыте, как правило везде стоит 500К-А, но работать будет и с 220К-А (250k - в хеллкете)

Hello again,

I just received an email from the transformator-company...the PT is 320V, 50V, 12 ct., 6,3 ct on the sec.
The rebuild can begin

Hi)) let's mortal com... sorry)) rebuild begin

Demonoid, which programm do you use for the layout? Maybe its possible to work together on the layout

The program is Microsoft Visio with tube amp components  Yes, sure its possible, why not    but now i am working on harlequin versions , so, maybe a little bit later ?


... и добавил:

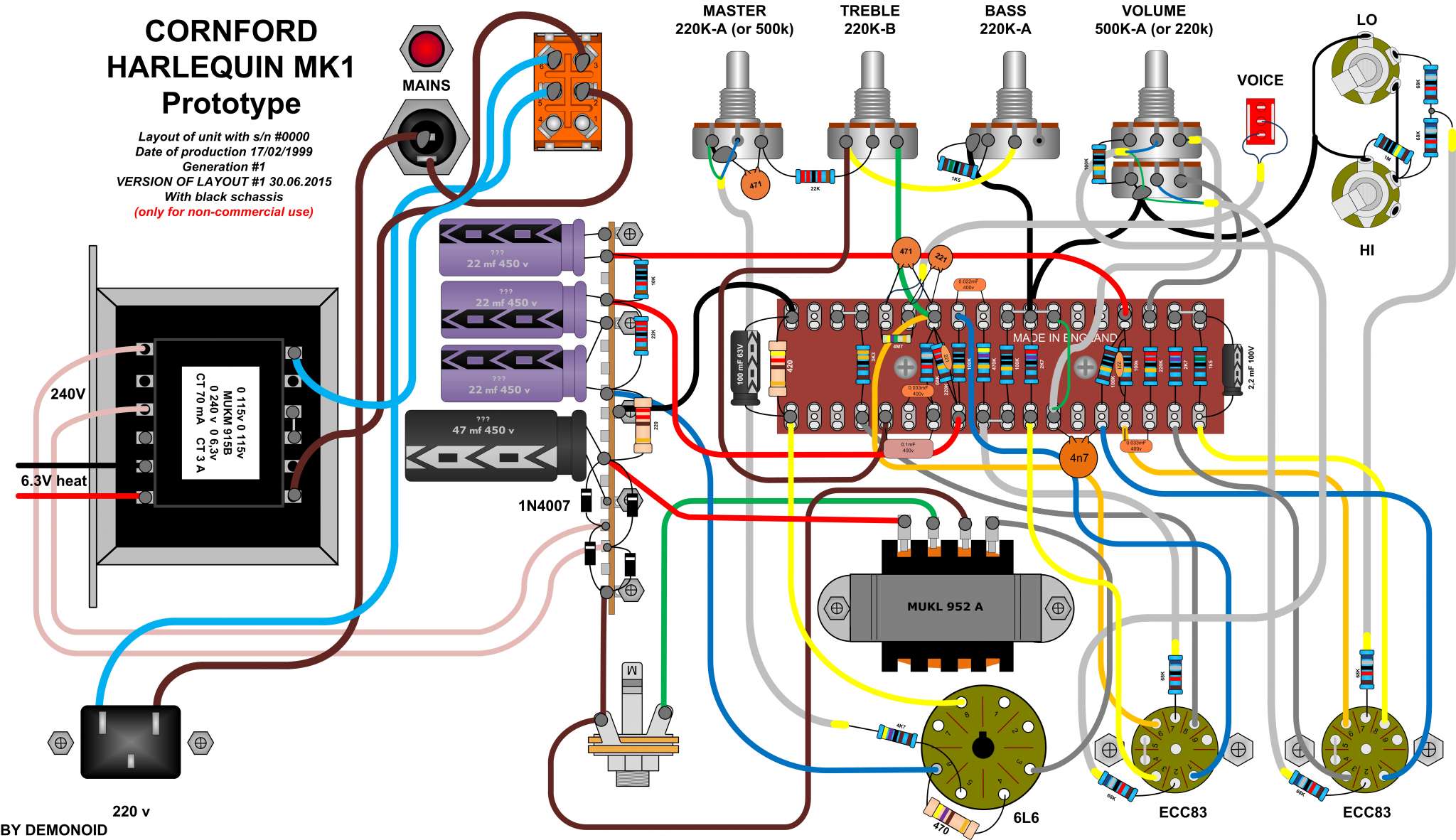

Еще одна лейка, на сей раз самого первого экземпляра с 6L6 , я условного его обозначил первым поколением, серийник я не знаю, написал 0000, дата изготовления 17.02.1999
Если у кого-то есть интересные фотографии сего аппарата, буду рад откорректировать лейку.

I've got a question about the Output-Transformer. In the circuit are 3,2 (3,4K) noted. I calculated myself the Raa and its about 5,7k. The datasheets of 6l6 says it should be around 6k-6,4k.

I'm on creating the layout and stocked at the triac-relay section(red circle-pic). Anode 1 and Anode 2 from Triac 2 are going to ground, is it right?
