Re: спаять Fender Champ (или чего попроще)
« Ответ #255 : Июня 12, 2010, 18:48:24 »
Bizzy D, ты включать включай, тока руками не лазий туда.  :7:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10306
  • DIYng Fetus
    • http://cathar.ru
Re: спаять Fender Champ (или чего попроще)
« Ответ #256 : Июня 12, 2010, 23:33:51 »
Цитата: Bizzy D от Июня 12, 2010, 18:35:06
Я просто усилок к сети подключать не буду)))

А зачем тогда паять?;-) для интерьера вполне коробочка с фонариками пойдёт)

Оффлайн Sstriker

  • Частый посетитель
  • **
  • Сообщений: 220
Re: спаять Fender Champ (или чего попроще)
« Ответ #257 : Июня 13, 2010, 18:41:01 »
Цитата: runing от Июня 11, 2010, 20:05:10
Sstriker, ну почему сразу депрессия?

Никакие резисторы пока не трогай!
Начни с того, что подай сигнал сразу на выходную лампу перед конденсатором 22нан.

И хотелось бы увидеть фотку твоей сборки...



... и добавил:

Резистор в катоде выходной лампы, пожалуй нужно уменьшить. Попробуй 200ом и замеряй напряжения снова.
Попробовал подключить гитару перед выходной лампой. Звук естественно очень тихий, но без артефактов вроде как. Попробовал крысой "подогреть", выкрутив громкость на полную, получше стало :) Получается, с преампом шаманить нужно?
Катодный резистор пока трогать не буду, на улице жуткая жара, на рынок ехать не хочется.

Фотографии попозже загружу, когда фотоаппарат вернётся с дачи.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #258 : Июня 13, 2010, 18:46:54 »
Теперь подавай на сетку второго каскада.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: спаять Fender Champ (или чего попроще)
« Ответ #259 : Июня 14, 2010, 10:46:42 »
Цитата: runing от Июня 13, 2010, 18:46:54
Теперь подавай на сетку второго каскада.
Лучше бы сначала выяснить, откуда там взялось 40В.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #260 : Июня 14, 2010, 11:04:08 »
Цитата: NektoS от Июня 14, 2010, 10:46:42
Лучше бы сначала выяснить, откуда там взялось 40В.

Что бы это выяснить, нужно иметь немного больше опыта, чем у автора. А так пошагово, можно локализовать проблему.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: спаять Fender Champ (или чего попроще)
« Ответ #261 : Июня 14, 2010, 11:11:40 »
Цитата: runing от Июня 14, 2010, 11:04:08
Что бы это выяснить, нужно иметь немного больше опыта, чем у автора. А так пошагово, можно локализовать проблему.
Оно, конечно, так. Только если поставлена 6н2п, то анодные и катодные резисторы нужны совсем других номиналов, 47k в аноды и 680 Ом в катоды. Можно обойти темброблок, подключив добавленный разделительный конденсатор 0,02 прямо к верхнему выводу регулятора уровня. Может, при перепайках и косяк найдётся.)))
« Последнее редактирование: Июня 14, 2010, 11:22:18 от NektoS »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #262 : Июня 14, 2010, 11:41:44 »
NektoS, согласен, только автор пока молчит  :hmmm:
Может он лежит без сознания, от поражения эл. током при перепайке очередного каскада  ;D

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: спаять Fender Champ (или чего попроще)
« Ответ #263 : Июня 14, 2010, 11:48:25 »
Цитата: runing от Июня 14, 2010, 11:41:44
NektoS, согласен, только автор пока молчит  :hmmm:
Может он лежит без сознания, от поражения эл. током при перепайке очередного каскада  ;D
Не дай Бог :) Но пауза действительно затянулась. ???

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #264 : Июня 14, 2010, 12:16:44 »
Ну что вы краски сгущаете, может на работе человек... или на даче... или на речке, да мало ли... а может...  ток козявка - ошибок не прощает...

Оффлайн Sstriker

  • Частый посетитель
  • **
  • Сообщений: 220
Re: спаять Fender Champ (или чего попроще)
« Ответ #265 : Июня 14, 2010, 12:19:57 »
 :D
В порядке я.

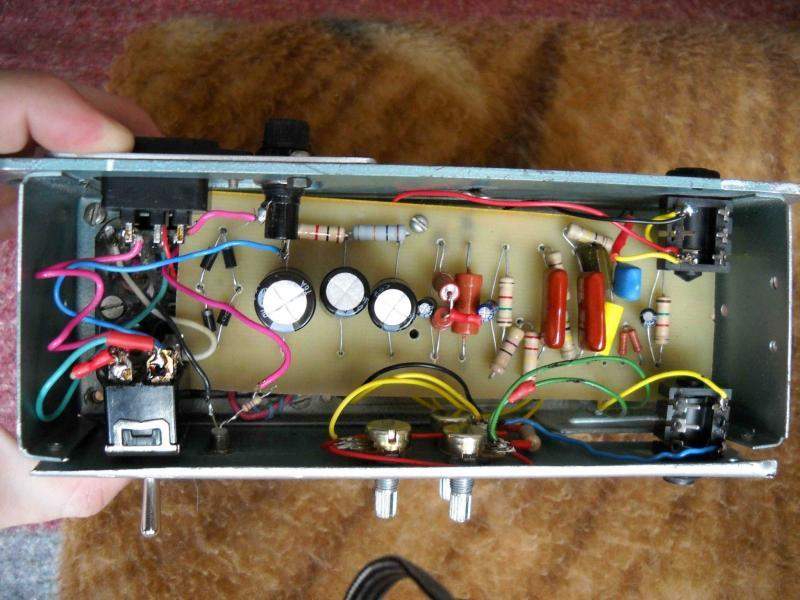

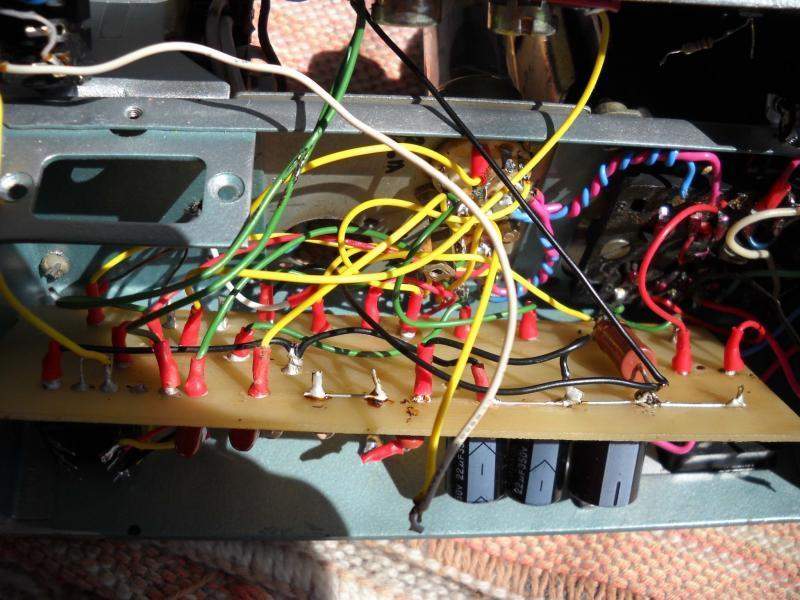

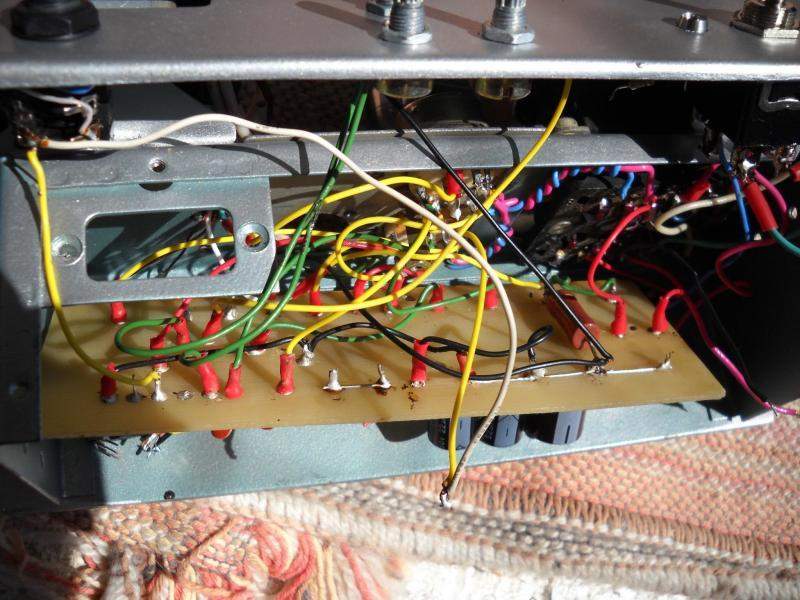

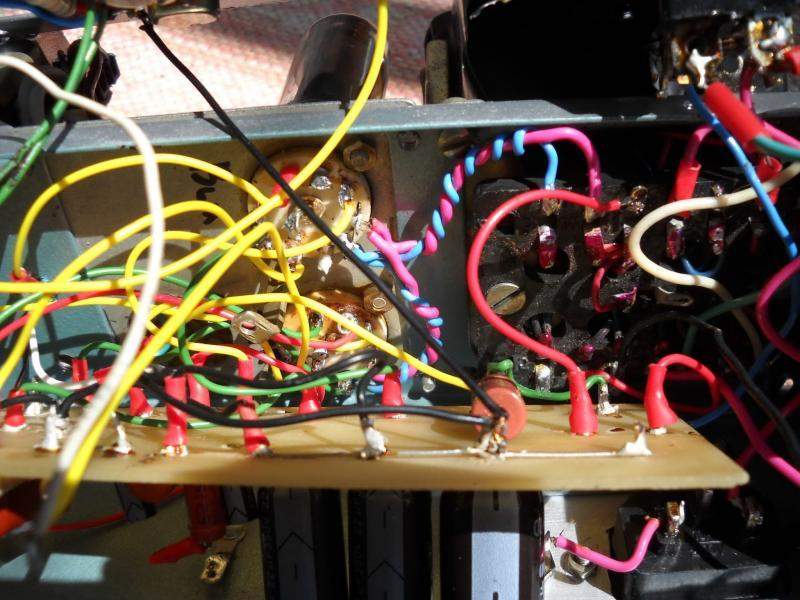

Подал гитару прямиком на сетку второго триода. Результат такой же ужасный как и в самом начале.  На гитаре громкость вращая можно добиваться тех же эффектов: писк на минимуме громкости и жуткий звук на максимуме. Лампу менять пробовал, то же самое.
269693-0
269691-1
269695-2
269697-3
269699-4

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #266 : Июня 14, 2010, 12:24:33 »
Оххх тыж едрить твою на лево! Это что за кладбище осьминогов! Да у тебя там возбуды гуляют, нефиг делать. Провода все абы как... нада укорачивать и прокладывать аккуратно, землю с сигналом и сигнал с анодкой не пересекать.

Оффлайн Sstriker

  • Частый посетитель
  • **
  • Сообщений: 220
Re: спаять Fender Champ (или чего попроще)
« Ответ #267 : Июня 14, 2010, 12:33:52 »
Шасси такое, что панель с лампами крепится снаружи, и провода короче сделать не получается, просто не могу подлезть с паяльником. Разводка ужасная, сам понимаю. Но ведь весь сигнал таким образом загубиться не может?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #268 : Июня 14, 2010, 12:44:32 »

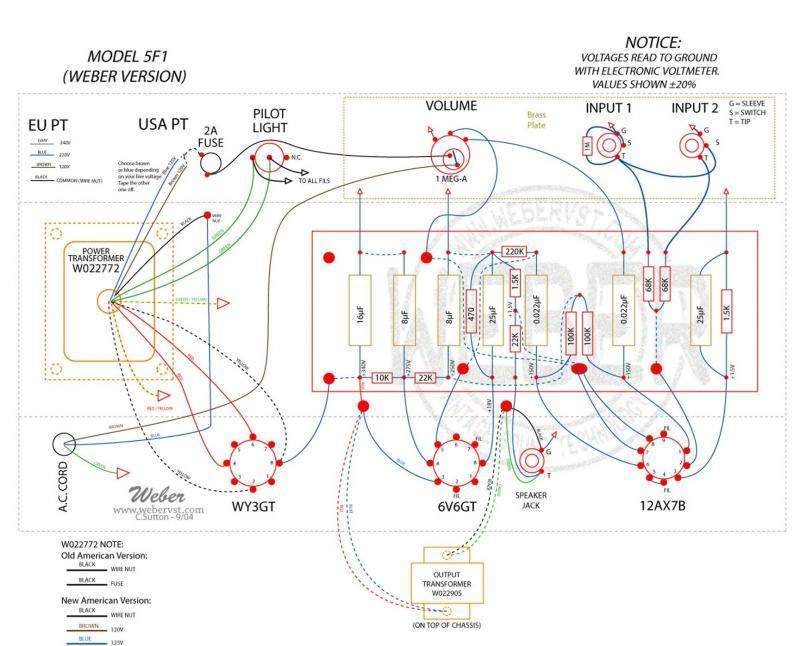

Sstriker, может, очень даже может.  :hmmm: Результат в виде дикого возбуда, ты слышишь сам. Да, компоновка не удобная, это не есть хорошо. Не даром еще в 60-70е года разрабатывали компоновки которые мы использзуем по сей день. Если все было так просто, то каждый лепил бы абы как...  :7: На звук в усилительном тракте влияет абсолютно все. Вот так должно быть:
269714-0
Все провода аккуратно разведены в разные стороны.
У тебя вариант только один - переделывать шасси. Иначе...  :pozor:
« Последнее редактирование: Июня 14, 2010, 12:46:36 от kynep »

Оффлайн Sstriker

  • Частый посетитель
  • **
  • Сообщений: 220
Re: спаять Fender Champ (или чего попроще)
« Ответ #269 : Июня 14, 2010, 12:47:43 »
Нашёл один косяк, забыл 9 ногу заземлить.

Да, я начал подумывать о переделке с начала сборки. Тем более, что тут даже дроссель некуда поставить. А с нормальным шасси можно было бы о нормальном трансе и кенотроне задуматься. Только вот не знаю из чего его сделать.
А на основе этого может какой преамп для микрофона простенький. Транса должно хватить. Просто изначально попался усилитель этот в руки и захотелось переделать.
« Последнее редактирование: Июня 14, 2010, 12:52:37 от Sstriker »
