tube-freak, ответ от TI относительно семплов бесплатных:

Dear Customer:
Thank you for your interest in the TI sample program. At this time, your request to order free samples has been declined.  бла-бла-бла. )

Да. така жисть...

Непонятен честно говоря ход мысли, зачем гейн в начале и регулировка уровня в конце, если перегруз не предполагается. Такая штука достаточно просто собирается на основе музикмэновского бортового предъусилителя на одном двойном ОУ.

... и добавил:

https://guitarplayer.ru/index.php?topic=214836.0

... и добавил:



... и добавил:

Вместо повторителя в начале легко делается неинвертирующий усилитель также.

Пробовал такое. Это был самый первый и простой преамп, который я сделал на ОУ. Не скажу что плохо, просто нужно что-то более интересное.

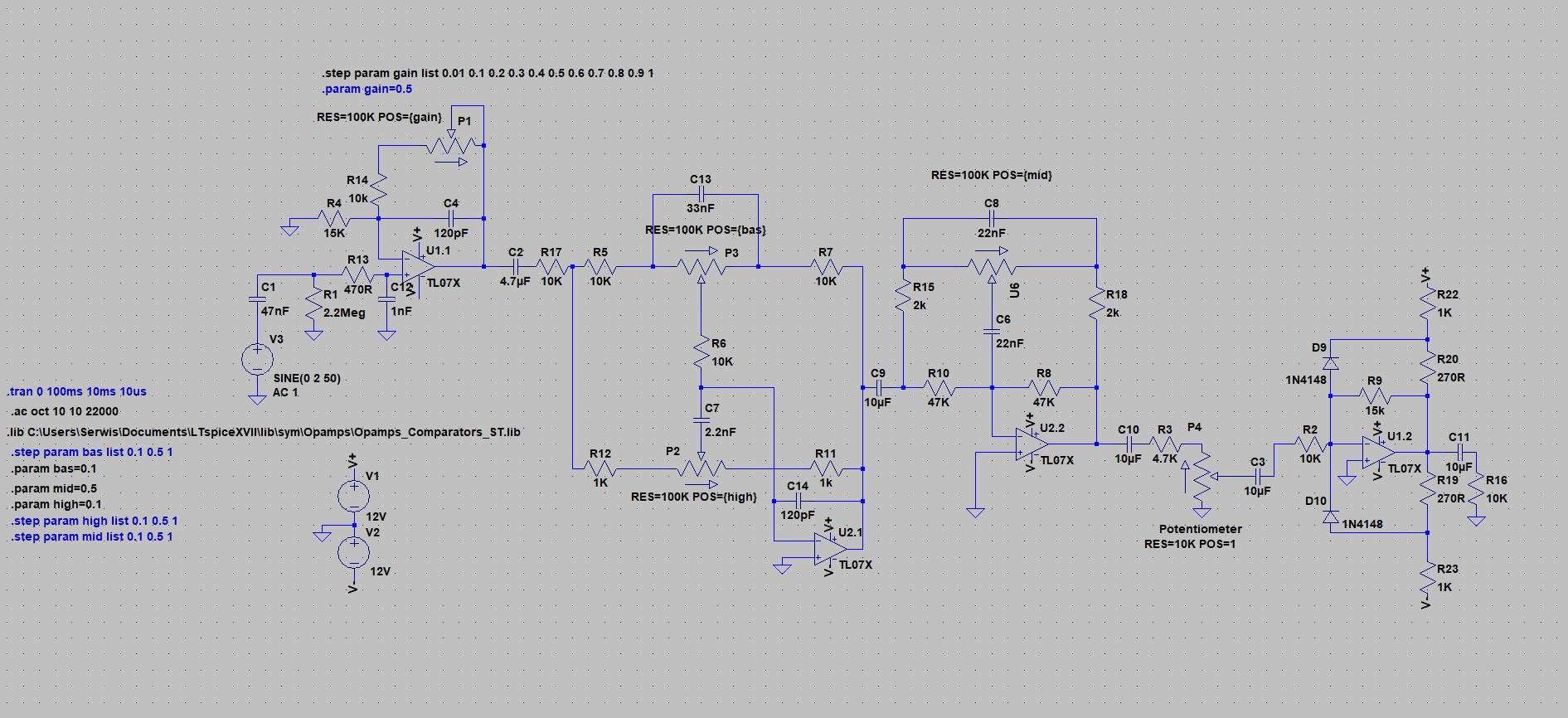

Просто не вижу у тебя чего-то более интересного. Усиление в первом каскаде без тон-коррекции, разнесённый на два каскада тембр без видимых причин. В конце фактически повторитель. Я бы понял, если б параметрическая середина была, например.

Ну смотри, первый каскад у тебя - линейный усилитель с линейной же АЧХ и усилением. Легко.
Второй и третий каскад у тебя - линейные регулировки частоты. Обрати внимание, что на приведённой мной схеме принципиально такие же регулировки с фиксированными полосами. Их независимость обеспечивается: низким выходным сопротивлением предъидущего каскада, инвертирующим входом, на котором суммируются регулировки и опять же низким сопротивлением выхода, на котором построен темброблок. На этот же низкоимпедансный выход легко вешается твоя штука с диодами. Далее у тебя идёт делитель с ослаблением полтора раза и затем опять усиление в полтора раза.

Это точно нет!
Как только диоды "включатся", поплывет эквалайзер. Они же в цепи ООС.

Они включаются при пороговой амплитуде и могут быть индикативными или в качестве эффекта. До срабатывания они не влияют и ничего не плывёт.

Тут тоже спорно. С Отдельной серединой все накручивается гораздо гибче.  Там 3 параллельных цепи обратной связи, повиг какое выходное сопротивление, естественно они будут влиять друг на друга.

Не спорно. "Пофиг" - это необоснованная чушь. Либо есть взаимовлияние, либо нет. Я обосновал наличие развязки.

Rolly, я ж не против. В случае когда все полосы висят на одном оу - у меня бы остался еще один оу без дела. Вот я и разделил, организовав на нем саму середину, по типу как делают ампеги и ГК. Делитель перед выходным каскадом - это мастер громкость - там разного эффекта можно достичь, в зависимости от уровня гейна и от накрученного EQ - перед ним резистор - только для того, чтобы при максимуме всех крутилок - не перегружать выходной каскад сильно. На макете - звучит приятно. Плату ужо вытравил, до конца недели - попробую собрать - и тогда будут мож сэмплы или мнения какие-то более конкретные.
