параллельно диоду конденсатор припаять - и будет светить дольше.

будем чот пробовать. )


... и добавил:

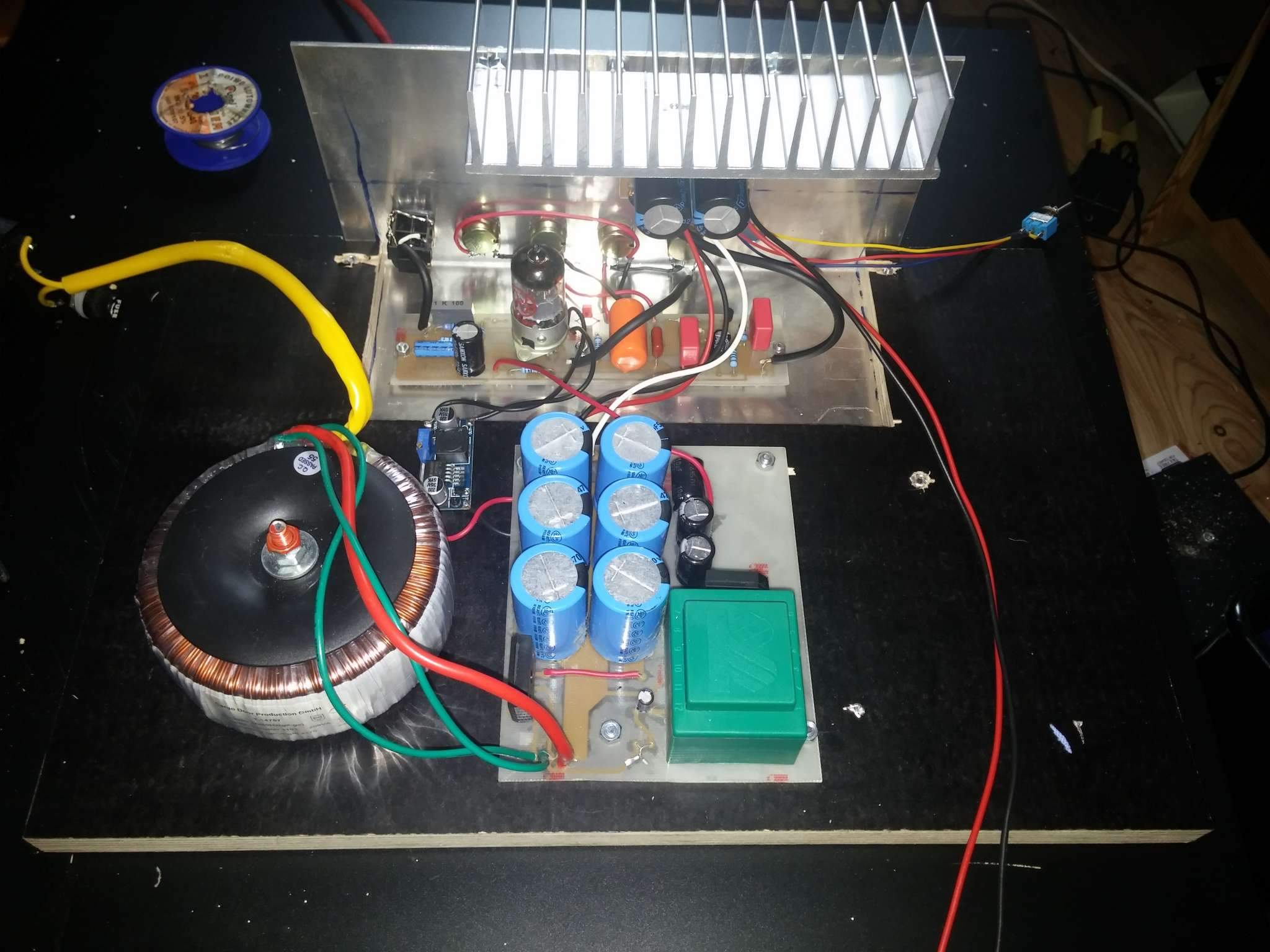

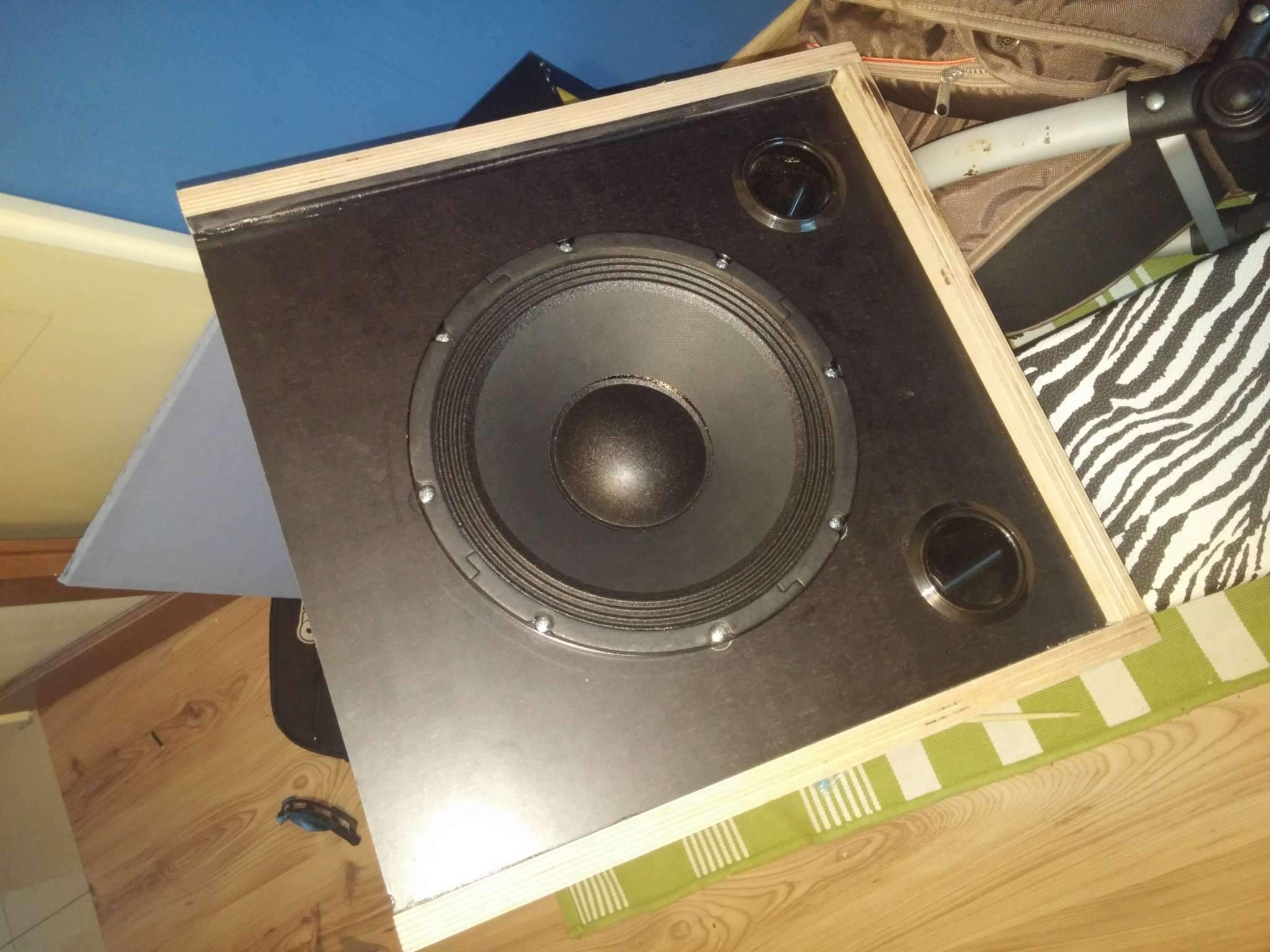

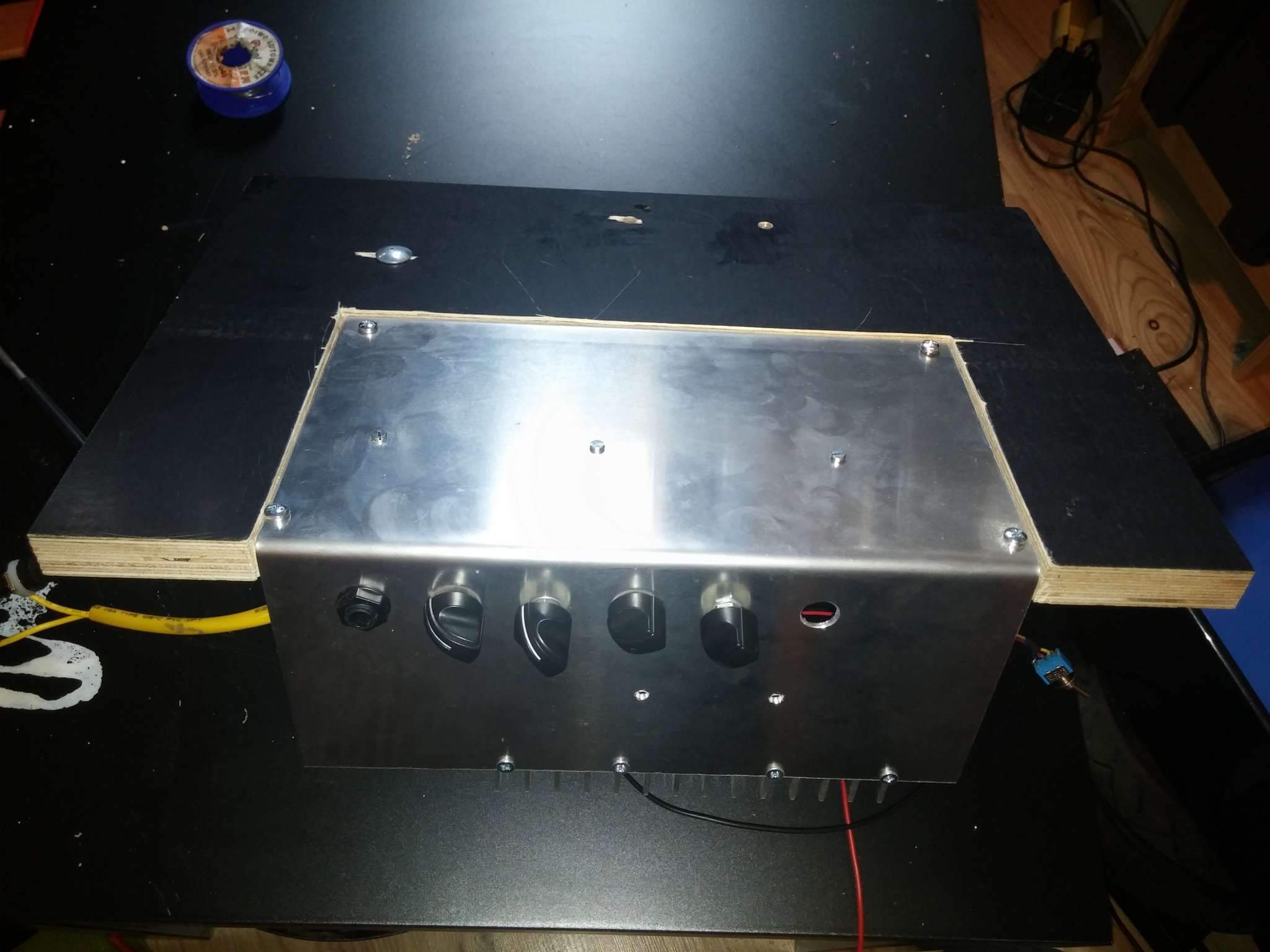

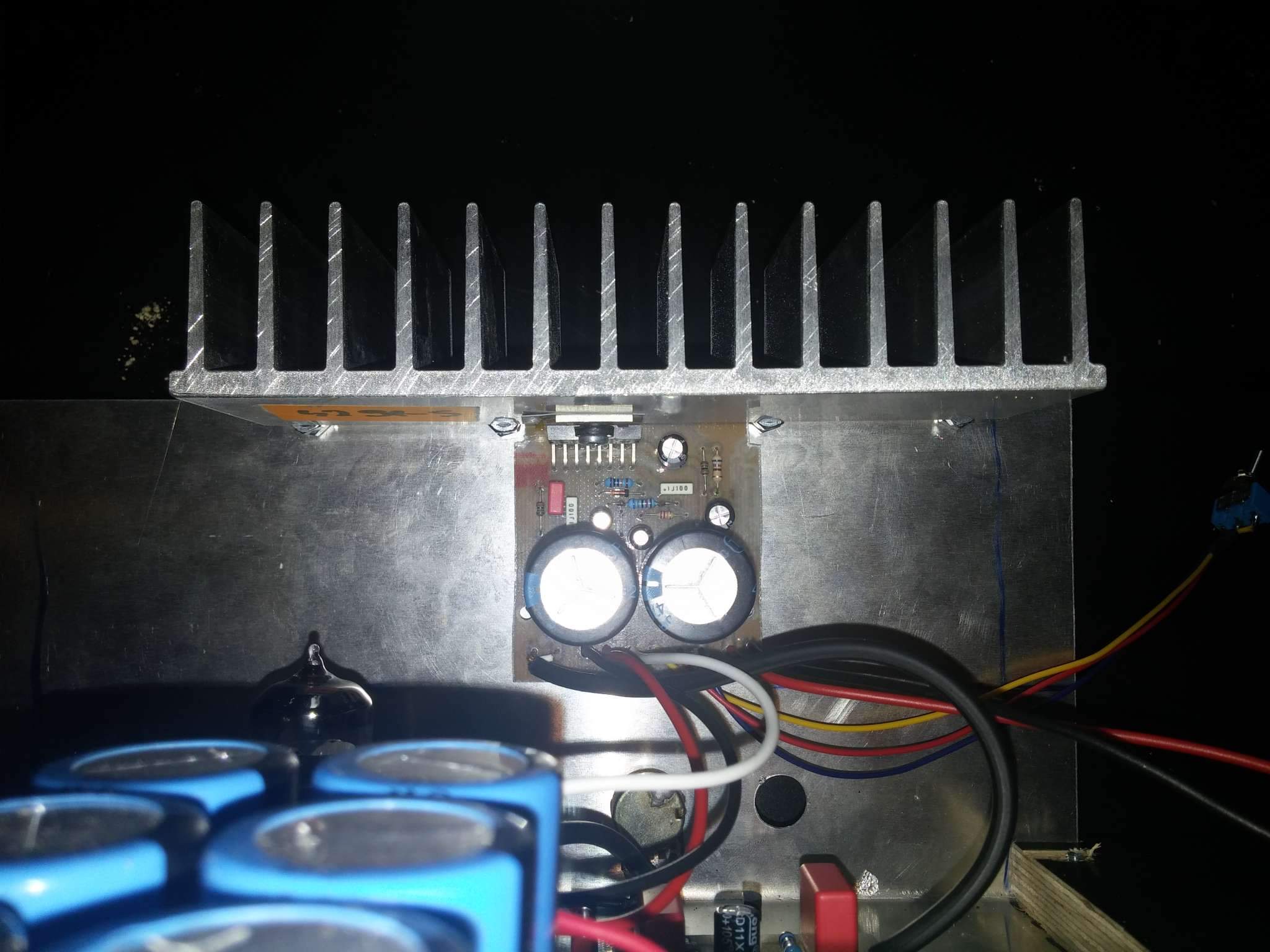

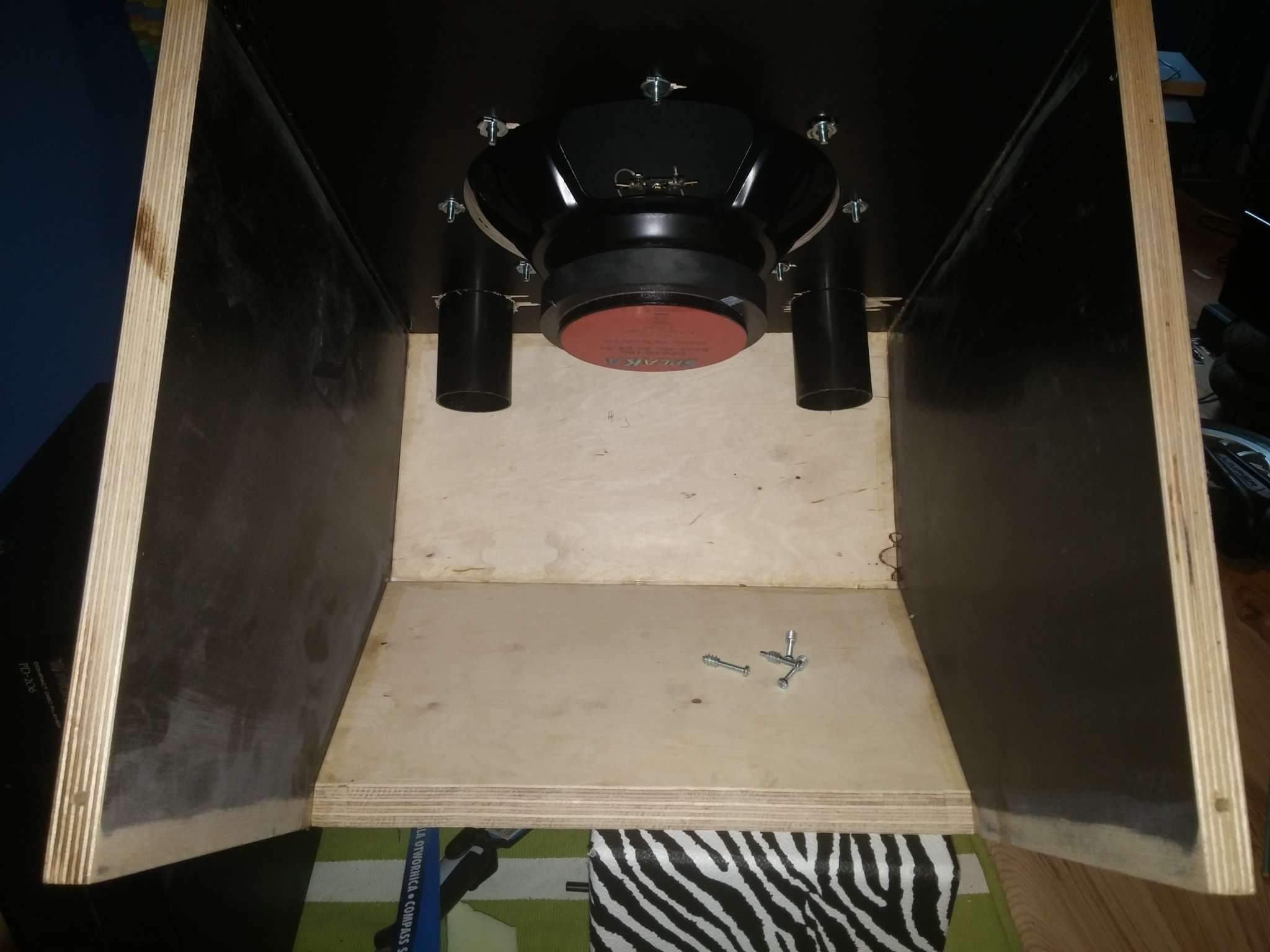

Немного фоток текущего состояния. Усилитель и коробка.

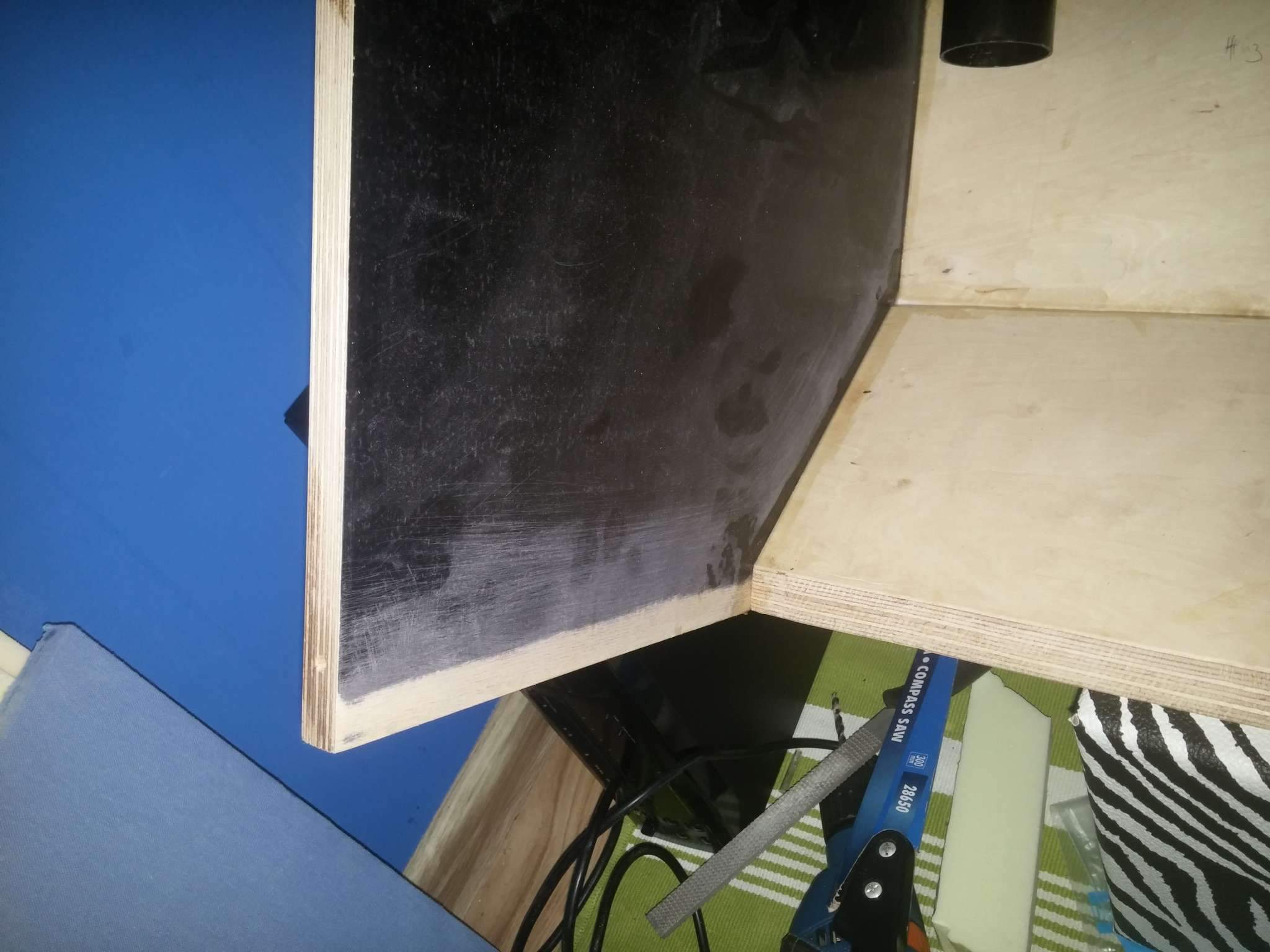

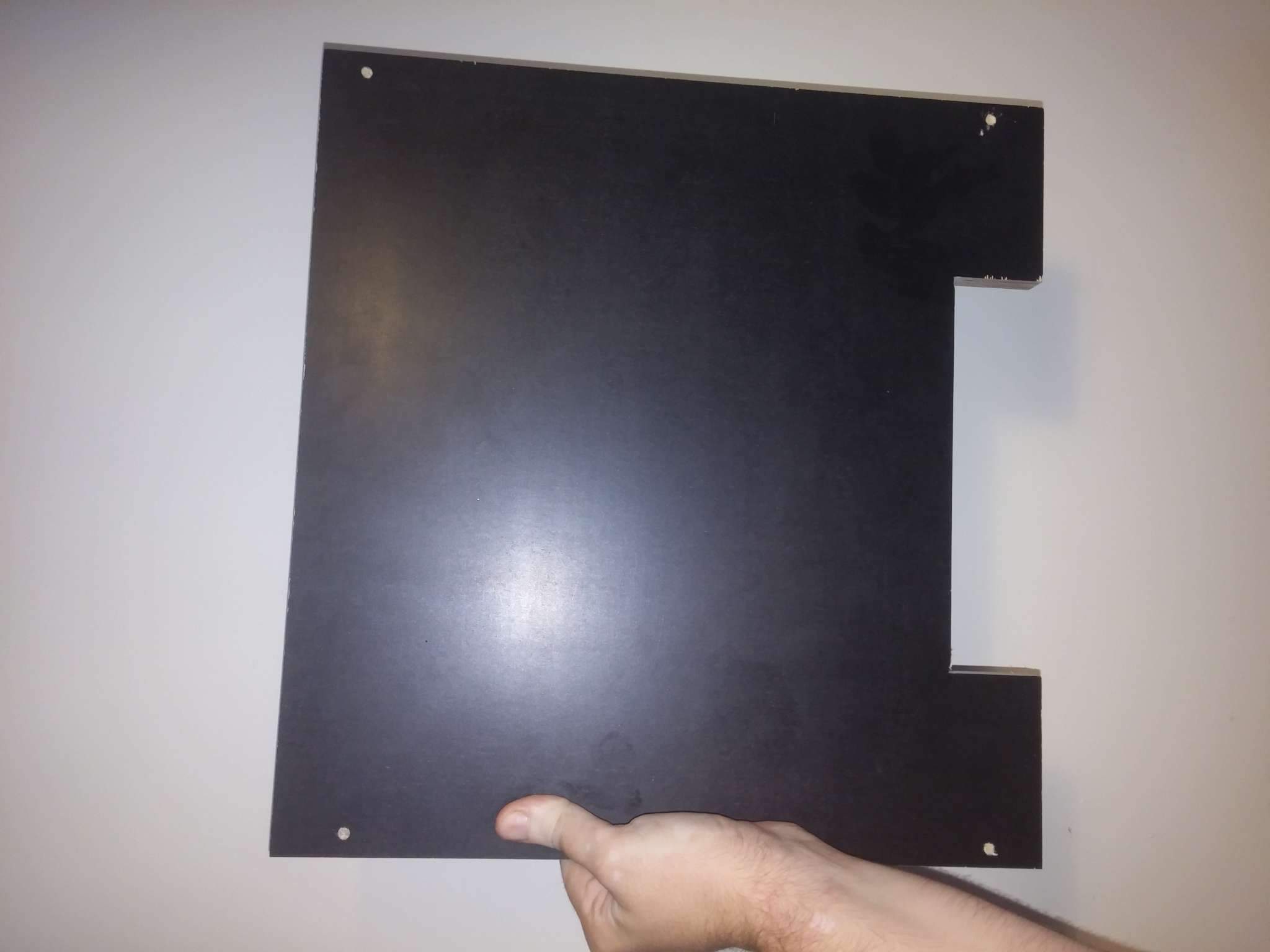

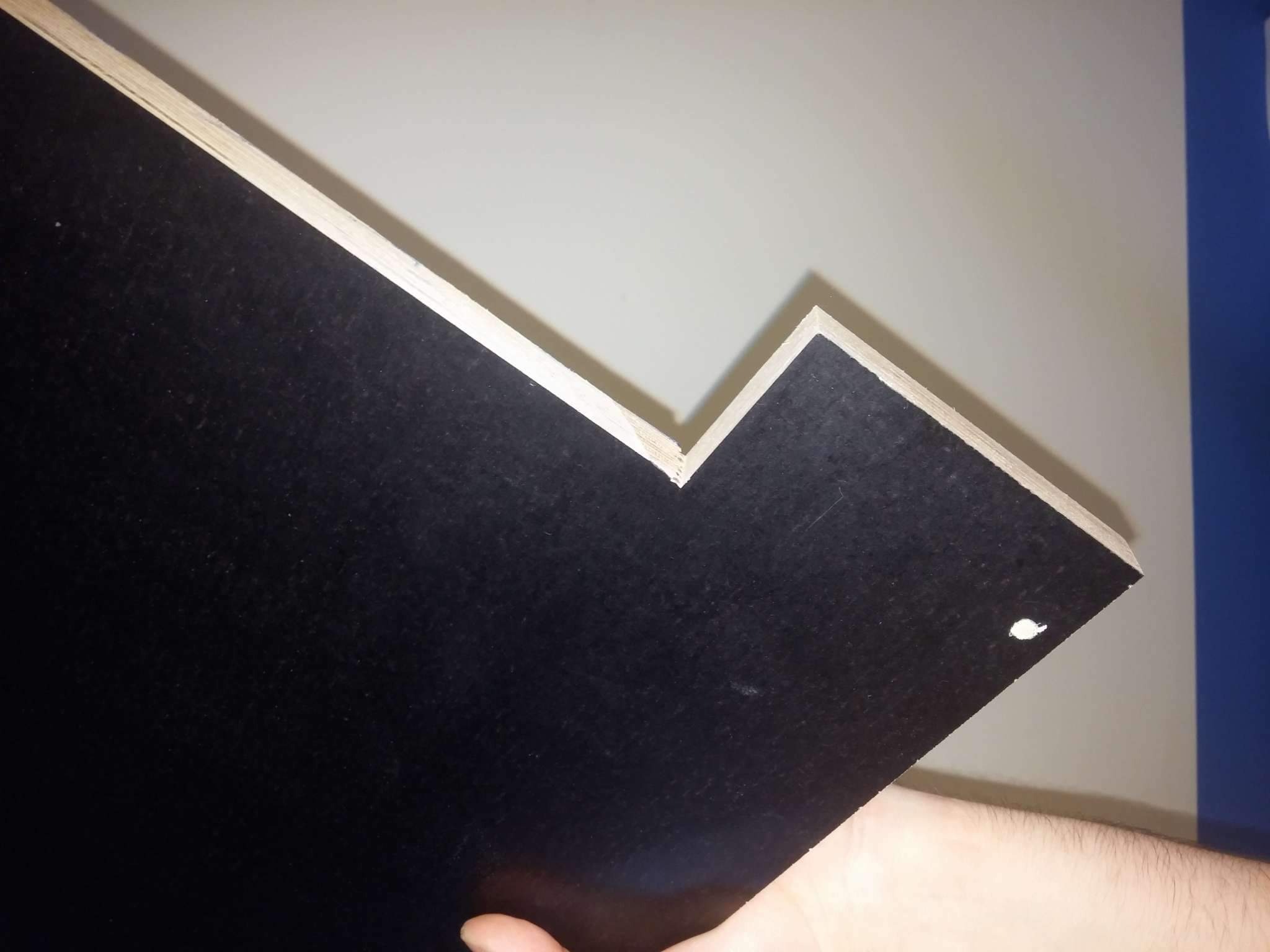

Распил мне частично сделали на ламинированной фанере - пришлось в местах соединений зачищать до дерева.

да у меня куча фоторезисторов лежит - наделать не проблема. ))

Я вот вчера тестил как раз со светодиодом (подключенным через резистор на питание) и фоторезистором. Обратил внимание (Нагружал на резистор 10ом/50вт), что светодиод еще не светится, а сопротивление  на фоторезисторе уже начинает уменьшатся. И за счет некоторой инерции фоторезистора - уменьшение сопротивления пульсирует - но достаточно плавно. На частоте 1кгц и выходном напряжении на нагрузке около 28-29в (подозреваю что это и есть максимальная мощность, т.к. к нагрузочному резистору не притронутся) - уже начинает срабатывать фоторезистор, хотя светодиод практически не светится (в полной темноте видно едва заметное свечение). При достижении на выходе 31-32в (т.е. почти напряжение питания, резистор нагрузки начинает дымится слегка) - светодиод уже практически нормально горит. И это при отсутсвии конденсатора параллельно ему. Так что - впринципе- визуально клиппинг начальный заметить сложно, а вот для того, чтобы сработал фоторезистор - вполне подойдет. Кстати, при макисимальной нагрузке радиатор микросхемы горячий, но вполне можно держать рукой - т.е. не превышает 45-50 градусов.

Потом поставил подстроечник перед входом на оконечник вчера, но еще не тестил на "нижнюю" часть этого подстроечника и думаю кинуть выводы фоторезистора лимиттера. но надо тестить.

Есть расстройство по коробке....
Оказалось, что после того как я нагрузил склеиваемые части парой дисков от авто - чуток (на несколько милимметров) выехала вперед передняя стенка по одному углу - а я не заметил...и так склеилось, намертво...  Теперь когда рамку с гридом накладываешь - выступает по одной стороне. Либо рубанком попробую снять на рамке один угол плавно, либо куплю более тонкий брусок для рамки и натяну новый грид. Зато теперь передняя стенка не параллельна задней. эх, хоть какой-то плюс....

Посмотрите как сделан лимитер в ампег ба115, там очень простая и толковая схема, которая срабатывает при приближении выходного сигнала усилителя к напряжению питания.

а совсем шик это двухполосный лимитер как в маркбас литл марк 3, до 3,6 кГц все лимитируется, после 4,5 кГц нет, в итоге такой лимитер не будет хавать атаку.

C лиммитером я как нить разберусь. Пока не вижу особой надобности - проект на 100вт.

3х полосный эквалайзер для баса малопригоден на мой взгляд и устарел. Сделайте нормальный на 2х операционниках с 4 регуляторами, 70 Гц, 250 Гц, 800 Гц, 5 кГц. (энергия,бубнежка, атака, артефакты). Можете ещё добавить отключаемый фильтр -12дб на 380-500 Гц(частота от инструмента и динамика зависит). Будет очень полезен)

А вот щас обидно было.
Друг, если ты так любишь мостики Вина - твое право, но не надо говорить, что фендеровый тембролок устарел, ок?  Обрати внимание - я не спрашиваю совета в этой теме. Я делюсь с обществом своим проектом.  За почти 20 лет, что я играю на бас-гитаре, я уже давно определился какой я хочу звук, эквалайзеры и прочее.

Прошу прощения у тс, что пишу в его тему. Хочу получить какие нибудь советы от тс, может ещё кто нибудь подскажет. Тоже планирую постройку басового комбика. Схемотехнику представляю примерно так:
1. Пред - сансамп басовый
2. Ревербератор на пт2399
3. Активный кроссовер с регулировкой по полосам
4. УНЧ тда2050(может тда7294?) + УНЧ тда2030 -> 10 дюймов нч и высокочастотник
5. Блок питания пока планирую импульсный на ир2153
6. Коробку пока не думал какую, предложения приветствуются
Что скажете?

к сожалению, именно на этих платах нужно менять сразу irs и  сборку полевиков
мручий мусор чина ставит в них (на 4х платах сдохло везде, после замены - все шик)
линк на правильные детали тут рядом давал

продавца не осталось в закладках?

1. Хочешь такой пред - твое право, никто запрещать не будет - тут каждый выбирает то, что нравится.
2.Нафига козе баян? Всмвсле зачем басу ревер в комбике? Если уж очень хочется - сделать ревер отдельной педалькой.
3. см п.2. Абсолютно не вижу смысла в кроссовере для комбика.
4. Для баса оконечник слабее чем на 7293 (а не 94) смысла большого не вижу. А если БП импульсное - то может стоит собрать что-то (или купить готовый модуль) в классе D? модуль на 200вт - http://www.ebay.com/itm/IRS2092-Class-D-200W-Mono-Audio-Power-Amplifier-AMP-Assembled-Board-1pc-/141966535844?hash=item210ddd6ca4:g:nHQAAOSwPgxVRYYq - 15 баксов.

4а. Какой конретно динамик? От этого зависит и ящик и соответсвенно оконечник. Я начинал весь комбик от поиска и подбора динамика. И уже под него делал ящик, оконечник и тп.
5. Хорошо сделаный импульсный БП - отличное решение.
6. см п.4а.

Собственно вопрос по реверу и УНЧ встал таким образом, потому что имеются в наличии собранные платы на птшке, 7294, 2050 и 2030. Думаю лучше сразу внутрь запихнуть, чем потом мучаться с питанием для отдельной примочки. Кроссовер потому, что есть динамик альфард хв1000 десятка, а у него диапазон по справочным данным маловат. Покупать другой пока жаба не отпускает :-)  Соответственно кроссовер на тл072 тоже есть. Как высокочастотный излучатель хочу использовать филипсовский динамик от домашнего кинотеатра. Должен подойти. К сожалению обозначений каких либо на нем не нашёл, по которым можно бы было судить о частоте. Да и использоваться это будет дома, поэтому ацкой мощности мне не нужно. 7294 с головой будет.
