Re: Басовый гибридный домашний комбик. 1x10
« Ответ #30 : Августа 01, 2016, 10:25:15 »
моя рекомендация основанная на личном опыте - в басовом апарате не нужен ревер.
По динамику. диапазон у него более чем достаточный, смею напомнить что "идеальный" Eminence BP102 заканчивает свой диапазон на 2500гц - и встречал аппараты на нем без пищалки. Как оно звучит - это конечно отдельный разговор, но к данному альфарду, в ящике 32-35 литров (столько мне посчитал BassBox 6 под этот динамик, с одним ФИ, с диаметром 70мм, длинной 170мм)  - самой простой пищалки, пущенной через пассивный кроссовер (HPF) будет более чем достаточно - во первых - мощность подводимую к твиттеру снизит, во вторых более мягко разделит. Смысл ставить активный кроссовер только потому, что "уже есть собранный" - нет никакого. Он будет вносить свои "окрасы" и "искажения" в звук, и не обязательно это будет хорошо. Разделение кроссовера жел-но уставить на частоте 2,5-3кгц.

Для такого динамика будет хорошо все-таки усь на 729Х - т.к. у динамика не очень высокая чувствительность. И прошу - не путайте понятия мощность и громкость. Можно играть мощно, но при этом не громко. И для баса это актуально вдвойне. Поэтому даже для дома - очень полезно иметь мощность около 70-100вт как минимум. Я, живя в квартире, юзаю 500вт голову с соответсвующим кабинетом. Да, при этом приходится едва-едва приоткрывать громкость, но звук.... Собственно по этому и собираю домашний 100вт аппарат - чтобы можно было громкость открыть чуток больше. А голову и кабинет юзать только на больших концертах.

По комбику моему после длительных тестов в выходные вылезло 2 проблемы.

1. Не работает решение с перевертышем. Вернее оно работает, но перевертыш греется. за 2 часа нагревается градусов до 65-70. Поскольку он "залитый" и в пластиковом корпусе - подозреваю что непосредственно обмотки - еще горячее. Буду ставить обычный анодный транс.  :( Первый пост поправил.
2. Таки нужен твиттер. а соответсвенно и простенький пассивный кроссовер для него. К счастью у меня есть неплохой твиттер, сгоревший, к которому как оказалось у нас продают ремокмплекты за полтора бакса - так что поменяю все, что сгорело и поставлю его.
« Последнее редактирование: Августа 01, 2016, 11:48:58 от Tander »

Оффлайн Sergrey

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Re: Басовый гибридный домашний комбик. 1x10
« Ответ #31 : Августа 01, 2016, 11:25:50 »
Посмотрел на еминенс частотку. 40hz-9khz. Чего-то я недопонял... У альфарда до 3500. Их даже сравнивать нельзя. Тем более у еминенса рупор дополнительный. Попробую сделать пассивник для вч, может действительно так лучше будет. Спасибо.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый гибридный домашний комбик. 1x10
« Ответ #32 : Августа 01, 2016, 11:49:15 »
Ошибся в модели динамика на одну букву.
имелся ввиду этот динамик - http://www.eminence.com/pdf/Legend_BP102.pdf

... и добавил:

Шикарный динамик. Только дорогой блин.

... и добавил:

А вот такой вот динамик у меня:
В табличке мой крайний справа ;)

2137016-02137018-1

... и добавил:

Достался он мне за 12 баксов, так что я думаю - нормальный динамик. )
« Последнее редактирование: Августа 01, 2016, 23:54:18 от Tander »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый гибридный домашний комбик. 1x10
« Ответ #33 : Августа 15, 2016, 21:39:22 »
Апдейтик. Таки поставил пищалку. Нашел какой-то Tonsil у себя сгоревший, 100ваттный. За полтора бакса купил туда мембрану с катушкой - получился вполне сносный твиттер.
Комбо сегодня обклеен карпетом, завтра придут уголки - прикручу, так же прикручу ручку и заднюю стенку с усилителем. И, как все высохнет, будут фото. )
Динамик как и ожидалось оказался особо без самого низкого низа (до 60гц очень мало по дицибелам, по сравнению с остальным спектром). Пока пойдет, а на будущее буду в этот ящик искать что-то более "низастое". ))

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый гибридный домашний комбик. 1x10
« Ответ #34 : Августа 19, 2016, 11:28:47 »
несколько ночных фоток со сборки. К сожалению "коврик" хорошо цепляет на себя пыль, которую потом очень видно при вспышке. Нужно будет протереть тряпочкой влажной, как все закончу.
2141503-0 2141505-1 2141507-2 2141509-3 2141511-4 2141513-5

Осталось:
1. Добавить пайпинг
2. Прикрутить ножки на "косую" сторону.
3. Покрасить и сделать надписи на шасси. Хотя возможно это значительно отложится на потом. )))
на следующей неделе попрбоую выбратся на студию - записать несколько сэмплов.

Больше фото
2141577-6 2141579-7 2141581-8 2141583-9 2141585-10
« Последнее редактирование: Августа 26, 2016, 13:26:14 от Tander »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый гибридный домашний комбик. 1x10. Фото.
« Ответ #35 : Августа 23, 2016, 23:08:10 »

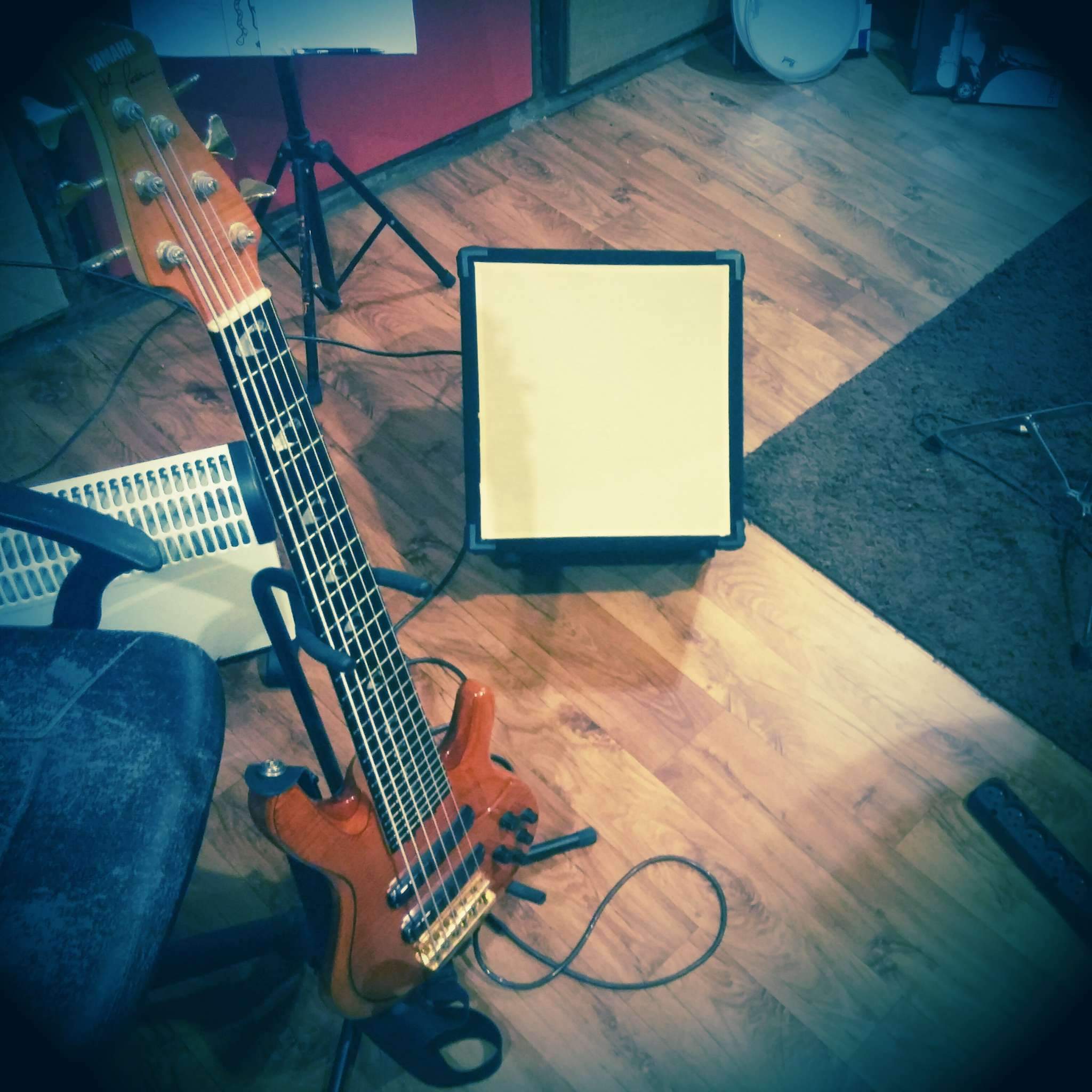

Тестируем аппаратик.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Видео из студии:

вначале звук с камеры, с 0:50 - звук с микрофона в студии. Микрофон - модифицированный Røde NT2. Без коррекции или какой-либо компрессии. Просто сразу в карту и лоджик.


https://youtu.be/umgeLn6B_nQ
« Последнее редактирование: Августа 25, 2016, 16:21:06 от Tander »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Tander, лепота-а-а-а! Очень хорошо. :clapping:
Главное, что примечательно - сказал и сделал, и не просто сделал, а с очень приличным (хорошим) результатом.  :good:

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Результат, но мой очень требовательный вкус, не идеален. Но с другой стороны - весь бюджет проекта - меньше 100 баксов получился (собиралось из того что под рукой, что-то покупалось бу и тп), из которых почти половина - сам корпус. Так что в принципе - действительно получилось неплохо.
Кому интересно - могу написать подробную смету. )

... и добавил:

Из модификаций, которые нужны:
таки сделаю цепочку из двух светодиодов (может светодиод+4148 и так 2 раза), чтобы как-то ограничивать входное напряжение примерно до 2х вольт. При этом - при положении ручки громкости больше половины - можно полчить что-то вроде перегруза - надо будет послушать, насколько оно будет противным.

Второе - прикрутил сверхяркий светодиод от выхода клипера (с кондером в 470nF параллельно ему) - и вот мигания очень даже видно (на видео его еще нет), при начальных слышимых искажениях в звуке. Хочу вставить его в переднюю стенку где-то в угол - будет видно спереди, через гриль, если клипает. Хотя крутить это чудо до клипинга дома - не очень получается, т.к. громкий девайс вышел все-таки - ручку больше половины не накрутишь.
« Последнее редактирование: Августа 26, 2016, 13:35:35 от Tander »

Оффлайн agile

  • Завсегдатай
  • ***
  • Сообщений: 441
  • Репутация: +19/-2
  • Let Eat Bee!..
Tander, звук комбика шикарен, басист -- уровень БОХ! :o ...

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
За басиста спасибо. Правда это я еще не старался.... :)

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1275
  • Репутация: +117/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Кстати, да! Жирный плюс!

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Еще мне интересно мнение людей, которые говорят что TDA7293 в стандартном включении не звучит как надо с басом. У меня почти стандартное включение - увеличены только - входной конденсатор, конденсатор в bootstrap увеличен в 2 раза, и конденсатор со второй ноги на землю - тоже в 2 раза увеличен. В остальном - схема даташитовская.

меня теперь попросили сделать подобный усь, только с другим предом, так чтобы это все уместилось в коробчке 120х120, с тором сверху. Такой себе мини-усь на 100вт - а то у человека кабинет есть, а вот усилитель покупать дорого и не хочется.

Плюс я думаю о возможной версии с четырмя транзисторами на выходе для умощнения. )
