Не понимаю тогда, зачем он сам мне стал объяснять, что можно вернуть без проблем. Мог молча всучить и все тут) Ладно, мне все равно не с чем пока сравнивать.


Отбраковка не всегда означает совсем нерабочие лампы. Чаще это лампы, которые не вписались в параметры производителя, но для неискушенного уха - они могут вполне вменяемо работать, либо работать нормально, но недолго, или не работать в полном диапазоне требуемых напряжений и прочее, прочее, прочее - что попадает под категорию "БРАК". Вот поэтому продавцу, которому эти лампы достаются за бесплатно (либо за смешные деньги) проще дать другую лампу, которая может заработать получше, чем предыдущая, чем отдавать деньги. ) он всегда в плюсе, а у клиента создается ощущение о каком-то сервисе со стороны продавца....

Оффлайн sncorp

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Я понял. Верну лампу этому продавану. Буду искать другую, за приемлемую цену. Или буду использовать китайскую. Ее брал в магазине под заказ, не думаю что там отбраковка.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
sncorp, Магазин тоже не гарантия нормальной лампы. Хотя китайские или JJ точно не брак, т.к. производства в других странах. тут просто стоит для начала ориентироваться на цену хотя бы. WC оригинальная будет стоить не менее 1000 руб. Если Вам отдают за 300-500 руб, то это явное палево.

Оффлайн sncorp

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
sncorp, Магазин тоже не гарантия нормальной лампы. Хотя китайские или JJ точно не брак, т.к. производства в других странах. тут просто стоит для начала ориентироваться на цену хотя бы. WC оригинальная будет стоить не менее 1000 руб. Если Вам отдают за 300-500 руб, то это явное палево.
700 р или 800 р.
После таких разговоров перестаешь верить всему и вся. Желание найти лампу есть, только кому верить... А никому. Вы говорите магазинов официальных полно, а верить никому нельзя. Тупик какой то  ;D Как я понял завод напрямую тоже не торгует.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
700 р или 800 р.
После таких разговоров перестаешь верить всему и вся. Желание найти лампу есть, только кому верить... А никому. Вы говорите магазинов официальных полно, а верить никому нельзя. Тупик какой то  ;D Как я понял завод напрямую тоже не торгует.

На форуме три товарища точно торгуют официальными. Ну и инет-магазинов наберется 4-5... ??? Просто отзывы почитать?

Для одной лампы пересыл выйдет рубликов в 250 если первым классом мелкий пакет Почтой.

Оффлайн sncorp

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Делаю потихоньку аппарат... По ходу появляются все новые вопросы и сомнения))

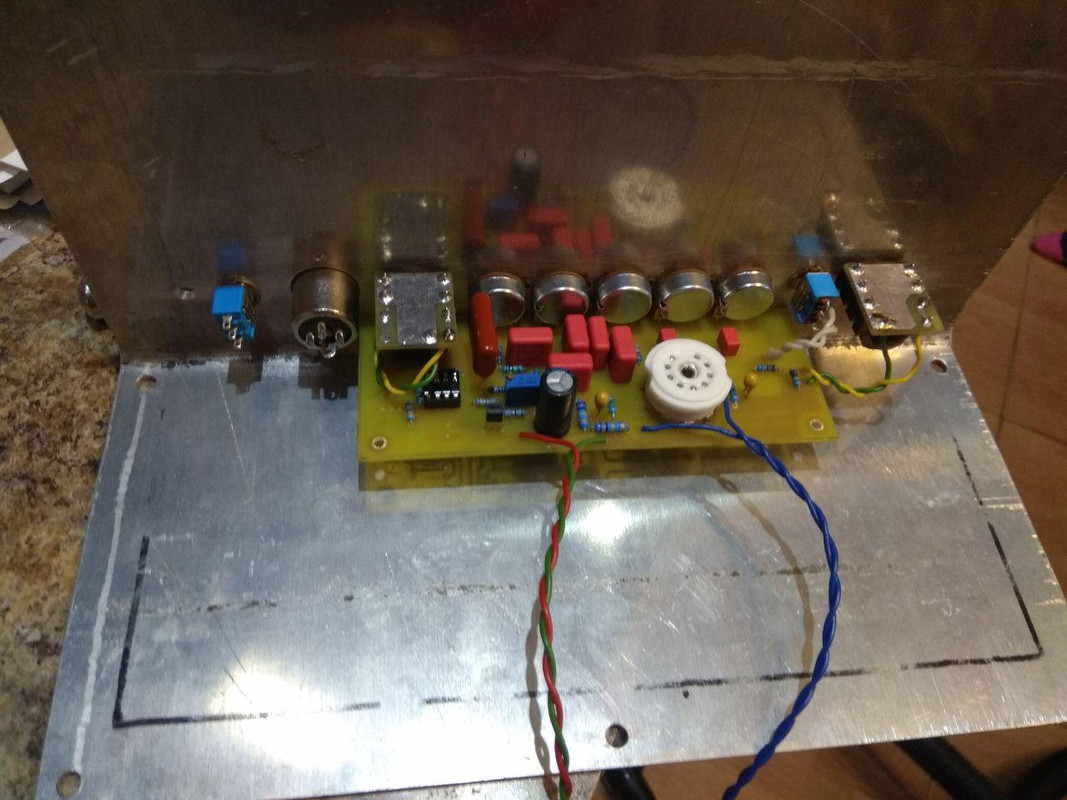

Пока сделан корпус и спаян преамп. Преамп вроде играет как надо.

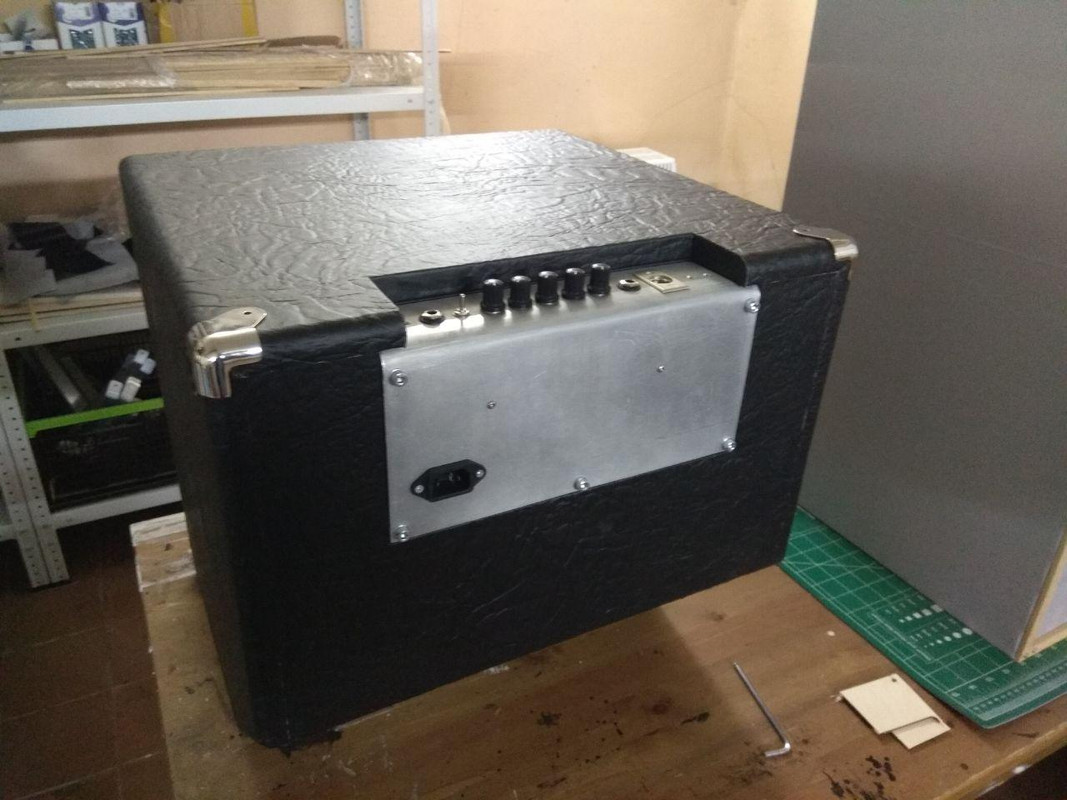

Корпус, 60 л, из 18 мм фанеры, собран на шкантах, как у ТС (очень понравилась идея), в углах внутри штапиком оконным самым дешевым на клей, получилось очень крепко и тяжело (!!!)  :).
Обтянул черным самым дешевым винилом.



Задняя стенка. Примерил уголки.



Не могу найти ручку за приемлемую цену, у меня все таки аппарат не с супер вложениями.

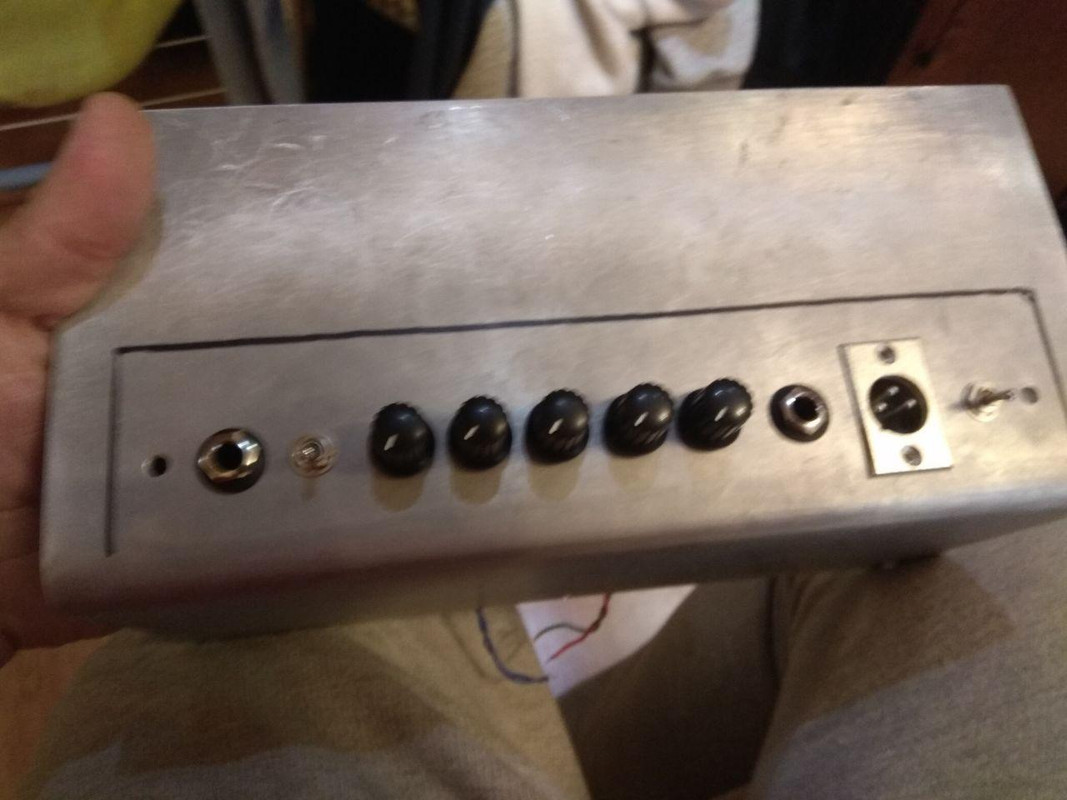

Шасси для плат согнул из 3х мм листа Д16Т (отдельная песня как я мучился с этим  ;D - мыло + горелка)
Прикинул компановку.







Осталось спаять оконечник (много вопросов по нему, хочется сделать с клипдетектором, не получается пока на плате развести землю, чтобы петли не словить), придумать как сделать надписи на дюралевом шасси, гриль на переднюю стенку, ручку и аппарат готов.
Прошу помидорами не закидывать)).


Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
отлично, чо :)

По ящику - большой объем не всегда хорошо - динамик в связи с отсутсвием необходимой "пружинистости" воздуха может быстро выходить за границы максимально допустимого хода диффузора. Да и самый дешевый винил - быстро пообтирается. Я бы лучше поискал карпет или какой-то похожий "ковровый" материал. )

По шасси - я тоже гнул дюралевую пластину, с помощью уголка и какой-то матери.... )) Вообще старайся чтобы радиус загиба был как можно меньше.
Плата - отлично. Оконечник - а посмотри готовые все же модули импульсные - TPA3116, TDA8954 и подобные, а если есть двухполярное питание около 35-40В то можно и готовый модуль на IRS2092 ватт на 200 посмотреть - по звуку они очень толково, а стоят не так уж и много, по сравнению с 7293 и прочими комплектующими. Плюс - готовый модуль поставил и забыл. А лушче потратить время и силы на какой-нить клип-детектор.
« Последнее редактирование: Января 21, 2020, 18:45:00 от Tander »

Оффлайн sncorp

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Спасибо!
Динамик уже слушали в этом боксе с другим усилителем (записи), играет отлично. Высоких маловато правда. Твиттер возможно придется ставить, только какой лучше, не знаю пока.
Про диффузор в курсе, не думаю что тут будут проблемы. Обьем увеличился всего на несколько литров. Да и жарить на нем врядли получится когда либо)).
Винил обдерется - переклеим, не страшно для первого времени.
Для оконечника на 7293 у меня уже вся рассыпуха есть, только плату развести и спаять. Проблема была в ограниченном бюджете, поэтому выбор пока пал как есть. И бюджет опустел. Тем более это мой первый такой серьезный проект по гитарному звуку. В будущем предусмотрю возможную замену оконечника.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Чего-чего, а вот плат для 7293 в инете хватает.  :) Да и в первом посте я прицеплял файлик с платой под оконечник. Никто не жаловался на его работу. )

Оффлайн Vitality

  • Эксперт
  • *****
  • Сообщений: 2075
  • Репутация: +215/-2
  • Хевиметл в кожну хату!
    • ГэПэ
Tander, а какой высокочастотник поставил и фильтр к нему7

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Высокочастотник - tonsil gdwt 9/100. Не знаю - доступно ли оно где-то кроме локального рынка.
В качестве фильтра помоему просто был конденсатор на 10uF помоему или на 6.8uF последовательно динамику.

Оффлайн Vitality

  • Эксперт
  • *****
  • Сообщений: 2075
  • Репутация: +215/-2
  • Хевиметл в кожну хату!
    • ГэПэ
Tander, а где его можно у вас купить, что бы я купил от себя, а где-нибудь на польский адрес оправили его, а потом мне привезут его.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
личка

Оффлайн sncorp

  • Новичок
  • *
  • Сообщений: 9
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Процесс медленно, но верно идет.
Нанес надписи электролизом в хлориде калия с фоторезистом. Убил кучу времени на тесты всевозможные. Дюраль никак не хотел поддаваться нормальной химической гравировке)).
Прибор приобретает черты готового изделия.




Осталось допаять оконечник, почти готов, один резистор оказался бракованный, никак не куплю в магазине.

Есть кое какие вопросы:
1. Посоветуйте твиттер, не сильно дорогой, чтобы можно либо заказать, либо купить в Москве. Ну или хотя бы по каким параметрам можно оценить, нужно оно или нет?)) Тот что в теме tonsil gdwt 9/100 не нашел совсем. Соответственно, какой нужен кросовер к нему? Не совсем понимаю схему включения, параллельно басовому динамику через кроссовер?
2. Нужно ли вести землю с розетки на шасси, как оно может повлиять на токи в контурах? Насколько понимаю, если включить, допустим комбик, с преампа (LineOut) кабелем, отключив оконечник, в микшер например, или еще какое устройство которое тоже заземлено от общей ветки розеток, получится большая земляная петля и будет плохо, или я ошибаюсь?

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
По поводу кроссовера - да, параллельно басовому динамику, через конденсатор (10мкФ). Это создает фильтр первого порядка в районе 2кгц. Если динамик требует более высокой частоты среза - то конденсатор можно уменьшить до 6.8-4.7нФ (3кГц и 4кГц соответсвенно).
По теме твитера от тонсила - написал в личку.
