Rolly,  Сложно. Для меня это всё сводится к подбору и экспериментам.

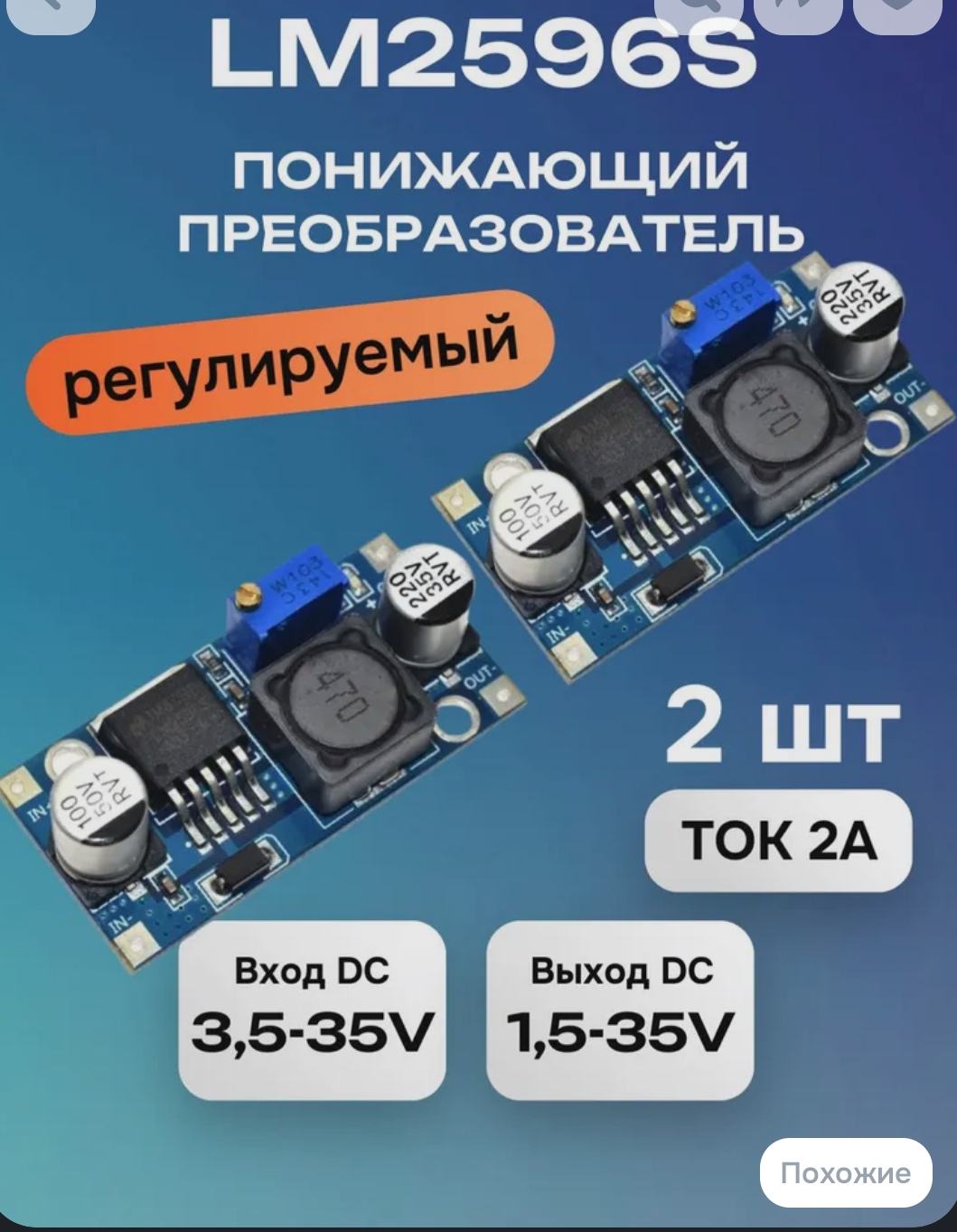

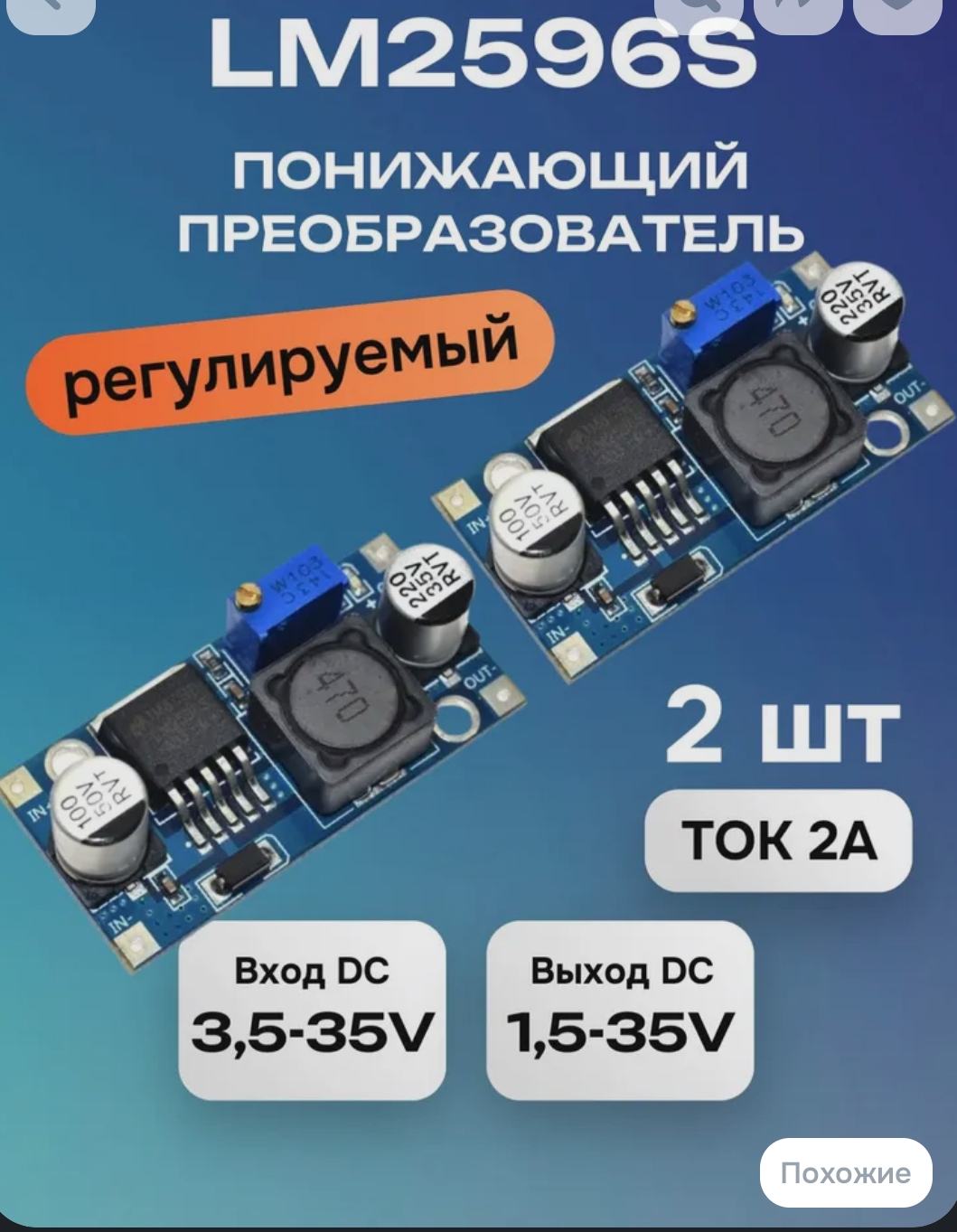

Но у меня  появилась ещё одна идея. Взять банальный блок питания на 12 вольт 1-2А (импульсный), у меня их валяется с запасом, за ним подключаем преобразователь напряжения с регулировкой (где-то 5-36V) и с него подать отрицательное напряжение на сетки через резистор, как это на схемах мощников обычно.


... и добавил:

В процессе потрошения гибрида столько косяков нашел... Ещё бы он не кряхтел. Корпус - великолепно окрашен, стенки  (перед, зад, боковинки, дно) между собой не "звонятся" - пришлось отколупать краску под винтами, что бы всё было едино. Один конденсатор в цепи анодного показал емкость 90uF  вместо 180.. в мусор его. Провода, что идут на кнопку вкл/выкл - просто болтаются в клемме, не зажаты толком не припаяны, естественно от вибрации их там колбасит.

Undead_J, это просто объяснение работы схемки, которая проще и экономичнее преобразователя с регулятором.

Я понимаю что меньше деталей и дешевле. Но б/п и преобразователь уже есть и валяется без дела, и этот преобразователь можно куда-то деть. Меня концептуально интересует - мой вариант применим или нет?
А Ваши пояснения очень ценны и интересны, нужно попробовать

Rasha,  спасибо. Тут всё решается подбором 220к*  ? с подбором конденсатора  ( тут 2.2uF) страдать не предлагаете?

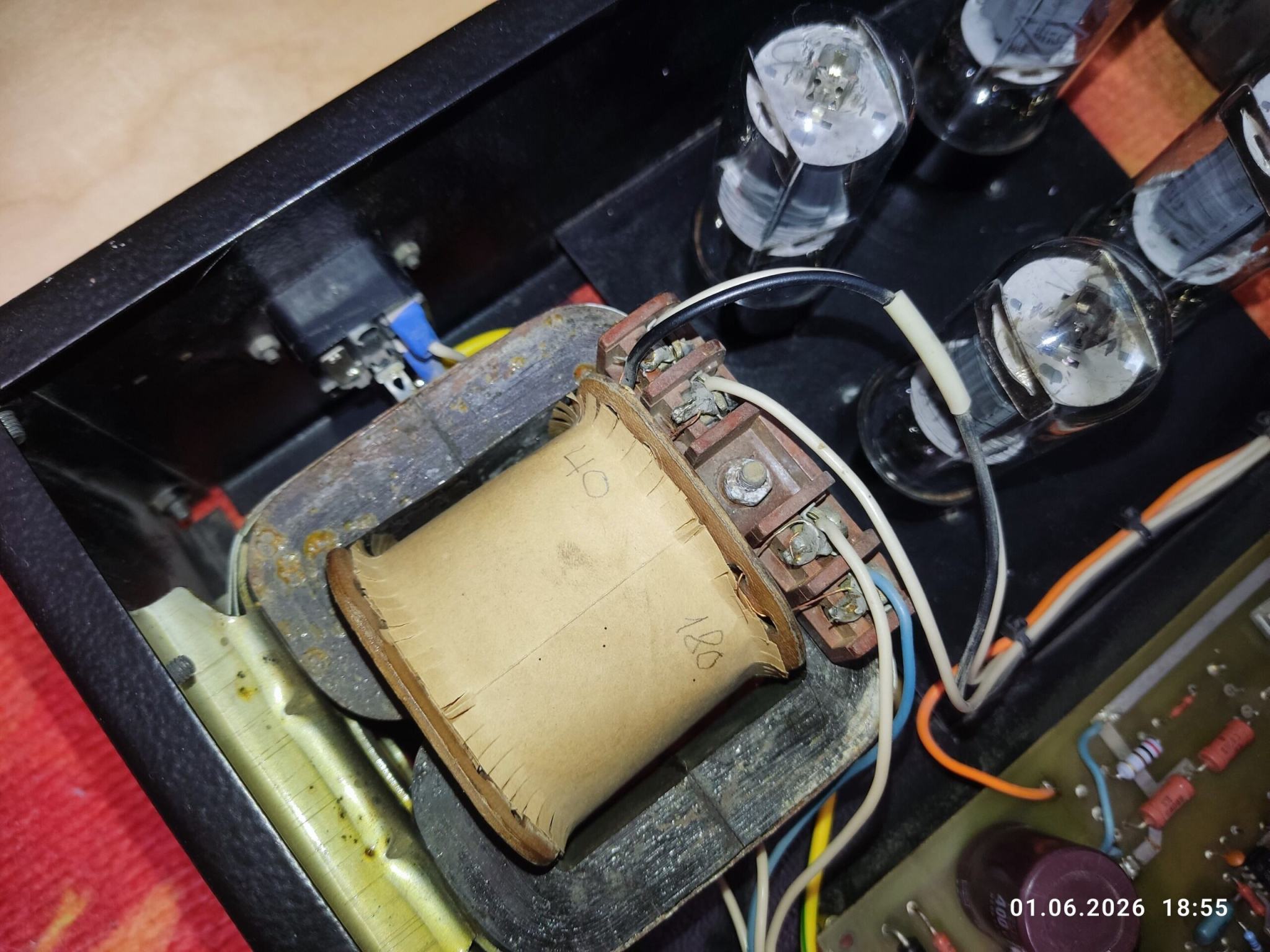

Силовик - конкретно не домотан:
(Ссылка на вложение)
Между обмоткой и железом - палец влезит.
Разобрать подковы ОСМ - 5 минут времени.
Домотать сколько-то витков тонкого провода и будет вам обмотка смещения без всех этих костылей и формул  .
За одно - посмотреть, что там за провод на 40 вольтовую обмотку стоит.

Недомотанность конечно очевидна.
А собирать потом сколько? По моим прикидкам это более длительный и трудозатратный вариант для меня. И схему для этой обмотки так же придётся делать.
Провод на 40В обмотку виден невооруженным взглядом, толщиной он как у анодной

major73727, так и думал. Я ждал мнения, что его нужно перемотать полностью

Это уже не в моём положении и компетенции. Возможности мои ограничены.

Сразу скажу - выходник перематывать я тоже не буду  Он, кстати очень загадочный

major73727,
Это уже вечером.


... и добавил:

Капец, на ЧиД нет  резисторов 1.5 К  (с адекватной ценой и сроком ожидания) приходится в проект вносить изменения исходя из наличия деталек. Закажу 2.7к аж на 1 W - будут служить в проходе до сетки 6п3с. Что происходит
К сожалению нет пояснений от Rasha,

Rolly,
А про стабилизацию можете что-нибудь рассказать? Вот Fender например говорит что Microlux это хорошая идея, но без стабилизации неинтересно. И мастер Болотов тоже в свое время это говорил, а я еще не разобрался просто.

Undead_J,
А зачем бороться с гибридом? Вот есть ведь некий идеальный Twin Star усилитель с транзисторным оконечником и парой ламп в преампе, это идеал этой мысли, и как бы звучать такое должно очень хорошо если по книжке собрать.

... и добавил:

Переспрошу, как правильно с идеальным трансформатором стабилизировать такое смещение как Yerasov Gavrosh 8?
