Несколько лет назад ребята купили вот такой "Вашбурн" за небольшие деньги.
Рботал с переменным успехом и последнее время стал крехтеть да гадить звук.



Полглядев и покапавшись, устранив много второстепенных косяков исцелить эту химеру я не смог, в транзисторах я ещё более некомпетентен чем в медицине.
Где и как там устроен фазоинвертор я не понял, почему там транзисторы от телевизора... Ну дела...



















И предложил я сделать из этого дела полностью ламповую композицию. Подумалось о Фендере, нужен амп с чистым каналом шоб с педалями дружил.

И ТУТ Я ВСПОМНИЛ ХАОС ЗЕРО

идеально. Возьму схему его предусилителя и ФИ
Аппарат уже выпотрошен - значит пути назад нет.

Ситуацию осложняет низкий бюджет и силовой трансформатор, выпрямленная анодка 250 Вольт, это минимум для 6п3с как я понял, но они работали... как то.
Есть у него обмотка на 40 V переменки, думаю соеденить с анодной на 180 V и получить примерно 310-315V  Анодного, но тогда прощай обмотка для смещения
Нашарил вот такой трансформатор для смущения:



соединить 2 вторички, выпрямит и получим 50V

Как вам идея? Взлетит?



... и добавил:

Rolly, я думал о таком варианте, но не сообразил как это реализовать. Вытащить провода  с 40 Вольтной обмотки на диодный мост, несмотря на участи этой обмотки в анодном совокуплении?

... и добавил:

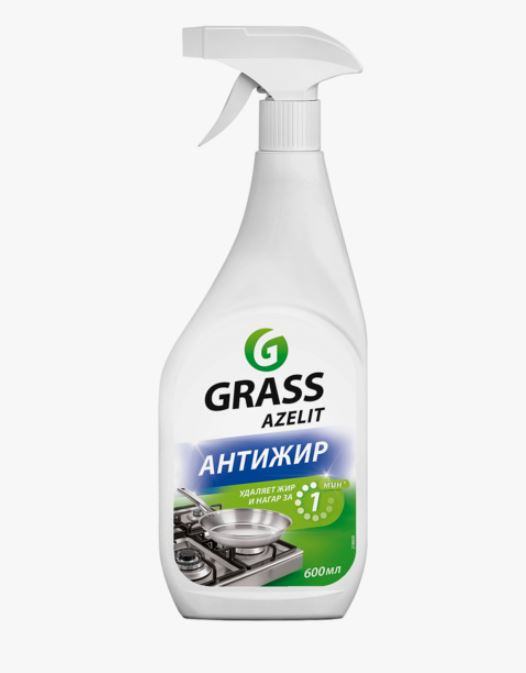

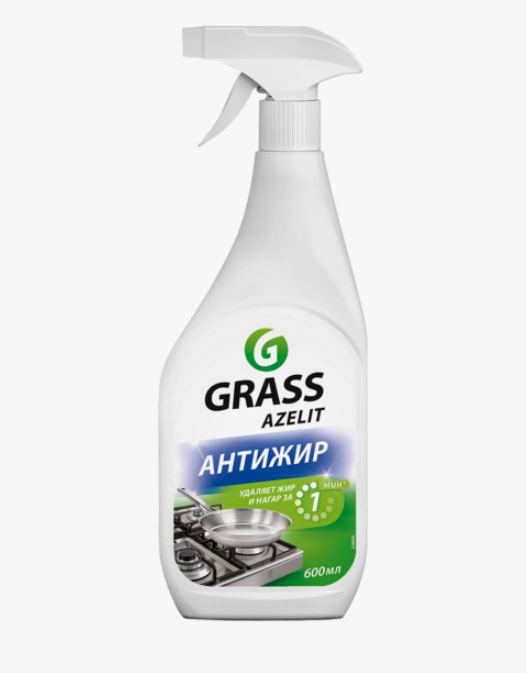

Занялся мытьём говен пака что

Undead_J, берётся из схемы Фендер Про Джуниор, он же Ерасов ГТА-15. Там единственная сложность - конденсатор отвода от обмотки правильно посчитать. Но это делается просто по формуле и потом конечное напряжение смещение регулируется.

я думал о чём то таком



... и добавил:

Rolly,



С12 стало быть ... но как, какая формула? как это работает?

Rolly, я так и понял, спасибо - подтвердили

физика, математика ... Медикус нон математикус
Жду формулу оч интересно

Undead_J, короче, там писец получается с формулами, что проще замакетировать, включить без ламп, чтобы проверить, и потом с лампами подстроить. Примерно прикинуть изначально, какое смещение нужно.

Там вот этот коэфициент 12 на самом деле отражает время, в течение которого диод открыт и обе части как бы объединены текущим током. Но это время меняется в зависимости от того, как быстро R29 разряжает С13, пока диод закрыт. Поэтому для макетирования R28 лучше поставить по-больше, например, 220к, а R29 поставить переменник на 50к. Конденсатор отвода не менее анодка+смещение, номинал слишком увеличивать не стоит, если не будет хватать регулировки с текущим, чтобы не повышать ток через него.

И какой ток нужен для отрицательного смещения? Хватит ли того трансформатора ?

По этой схеме в статике очень мало. Не более чем действующее переменное на сопротивлении (Rc+R28||(S*R29)), где S - скважность включения диода, которая может быть те же 6-12. Упрощённо можно взять S=2, Rc=32k (для 100нФ) R28=100k, R29=50к, Uд = 220 В для Ua=310 В. Итого ток потребления не более 220/(32к+100к||100к)~ 2,7 мА, а реально будет ближе к 1,5, т.к. скважность выше. При этом напряжение смещения должно получится -20 с чем-то. Как-то так. Можно R28 поставить вообще 1М по идее, потребление ещё уменьшится, но без макетирования сложно сказать из-за этой самой скважности.

Лёха2009,
