правильно ли подключил диодный мост? И ещё вопрос, с середины вторички идет провод на землю, на ТАНе это мне сделать надо будет сначала соединив 12-13 выводы и отвести от них провод на землю, верно?
сцылко на мой ТАН http://www.radiolibrary.ru/reference/transformers-tan/TAN52.html



... и добавил:

http://www.chipdip.ru/product/rs207.aspx
диодный мост по рекомендации выше, только он не на 700в, а на 1000
стоит брать иль не?

... и добавил:

наверное самый тупой вопрос, но все же я не знаю на него ответ, экран провода оставлять как есть? или его надо заземлять или ещё чо

правильно ли подключил диодный мост? И ещё вопрос, с середины вторички идет провод на землю, на ТАНе это мне сделать надо будет сначала соединив 12-13 выводы и отвести от них провод на землю, верно?
сцылко на мой ТАН http://www.radiolibrary.ru/reference/transformers-tan/TAN52.html



... и добавил:

http://www.chipdip.ru/product/rs207.aspx
диодный мост по рекомендации выше, только он не на 700в, а на 1000
стоит брать иль не?

... и добавил:

наверное самый тупой вопрос, но все же я не знаю на него ответ, экран провода оставлять как есть? или его надо заземлять или ещё чо

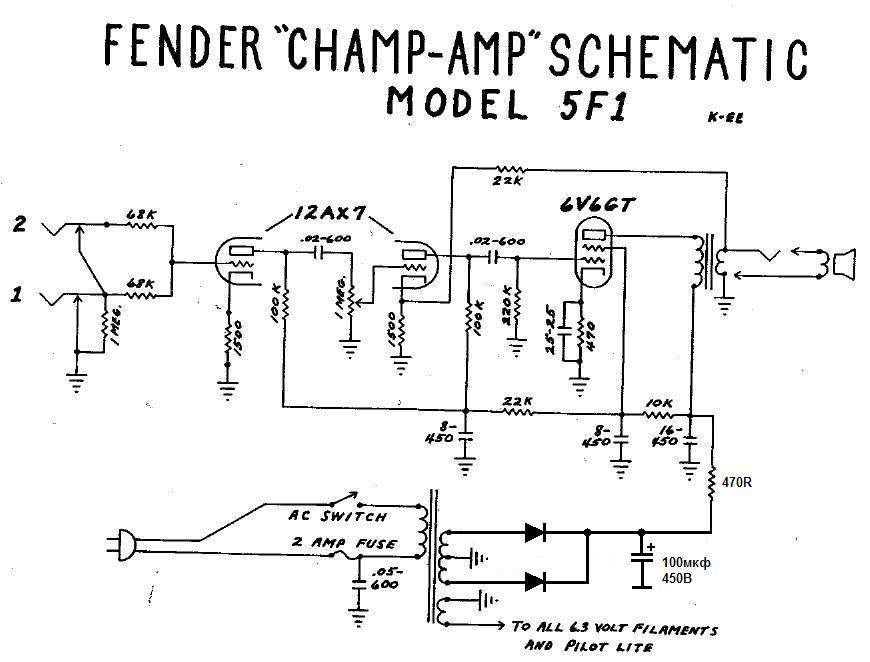

Сделай так:

streeter221, покупай FR207 проверенный вариант.

streeter221, не делай так. У тебя нет для этого двух обмоток по 250 вольт у транса. Те что по 315 слишком слабые и много напряжения. Единственный вариант - последовательно соединить обмотки по 125, получив одну на 250 и подключить ее к диодному мосту стандартно без всяких средних точек естественно.

вот так:



... и добавил:

так, ещё вопрос какая лучше мощность резисторов идущих от джека к сетке триода?

0.5 ватт, можно и 0.25

если будешь делать только один вход - делай тот, что №1

нужно ли кстати шунтировать этот электролит?

забей


... и добавил:

конденсатор .05-600 что в первичке рядом с предохранителем нарисован не надо

забей

Не стал бы я такого рекомендовать....

так, тогда изменения такие, диодный мост, после него электролит на 100мкф и 400В и резистор 470Ом, я так понял тоже лучше взять на 5 ватт?
после вместо электролитов между которыми резисторы, я ставлю три своих на 22мкф 400в
заменяю катодный резистор 6v6 на 5-ти ваттный и резисторы сразу после джека на 0,5Вт, остальные 1Вт, все верно?
а, диодный мост,  RS207 2A 700в
сейчас уже думаю как все это крепить буду, начинаю потихоньку паять, держаться детальке будут на твердой пластмасе, и плотно прилегать во избежание дребезга экранирование и прочее, после среды

окей, менять не буду, но куплю сегодня на всякий пожарный, так, шунтирование производится параллельным подключением, верно?

... и добавил:

как переименовать тему кстати?)) выше уже писал что хотел переименовать)

... и добавил:

усё нашел)

kholonkin, а зачем ему туда шунтировать электролит конденсатором? Сопротивлением 220к смысл есть, а конденсатором зачем? Он сам написал, что ему плевать на шумы, главное успеть чтоб к среде заработало. А он щас будет думать какой туда конденсатор поставить, который возможно вообще не повлияет

я чет про резистор подумал, его лучше впаять однозначно
