Автор Тема: Что это такое на схеме? (Прочитано 893 раз)

SOF · « : Августа 17, 2010, 11:47:09 »

Подскажите пожалуйста, что эти стрелки у инпутов означают?

http://guitarwork.ru/electronic/Marshall/1959STD_Preamp

kfender · « **Ответ #1 :** Августа 17, 2010, 11:49:51 »

Это размыкатели в гнездах, когда вынимаешь джек - вход коротится на землю, чтобы не было фона.

SOF · « **Ответ #2 :** Августа 17, 2010, 12:19:03 »

kfender, т.е это должны быть специаьные гнезда?

kfender · « **Ответ #3 :** Августа 17, 2010, 12:22:08 »

kfender, т.е это должны быть специаьные гнезда?

типа таких http://www.yerasov.ru/shop/product_info.php?cPath=27&products_id=523 - с группой контактов на размыкание.

kante · « **Ответ #4 :** Августа 17, 2010, 12:22:30 »

Да самые обычные гнёзда. Есть с размыкателем, есть без. В гитары обычно ставят без, в усилители с ним.

tikhomirov · « **Ответ #5 :** Августа 17, 2010, 12:26:40 »

kfender, т.е это должны быть специаьные гнезда?

Вот такие нужны:

а в таких нету размыкателей:

kante · « **Ответ #6 :** Августа 17, 2010, 12:27:06 »

Наглядно покажу:

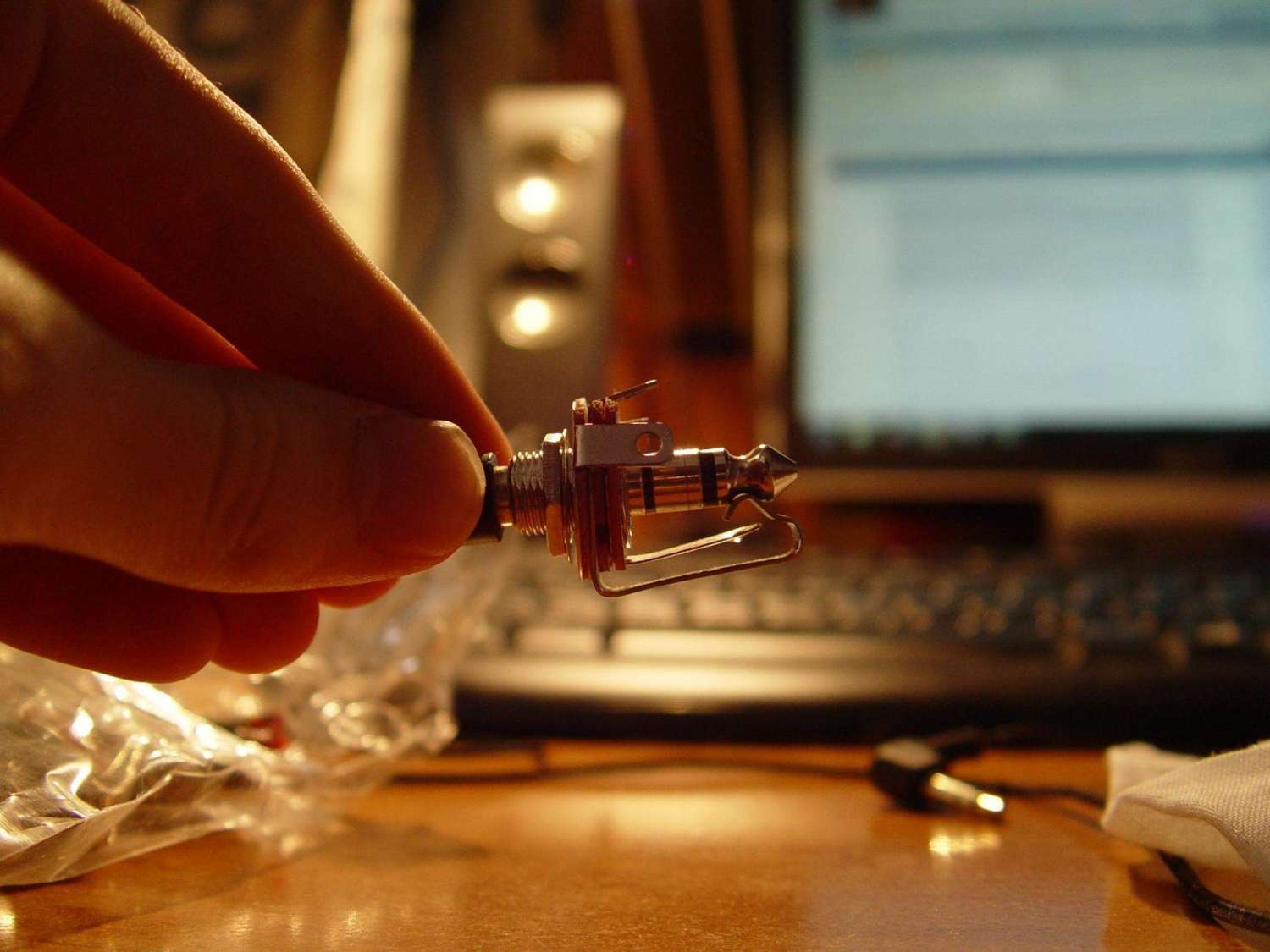

Джэк не вставлен, контакт замкнут

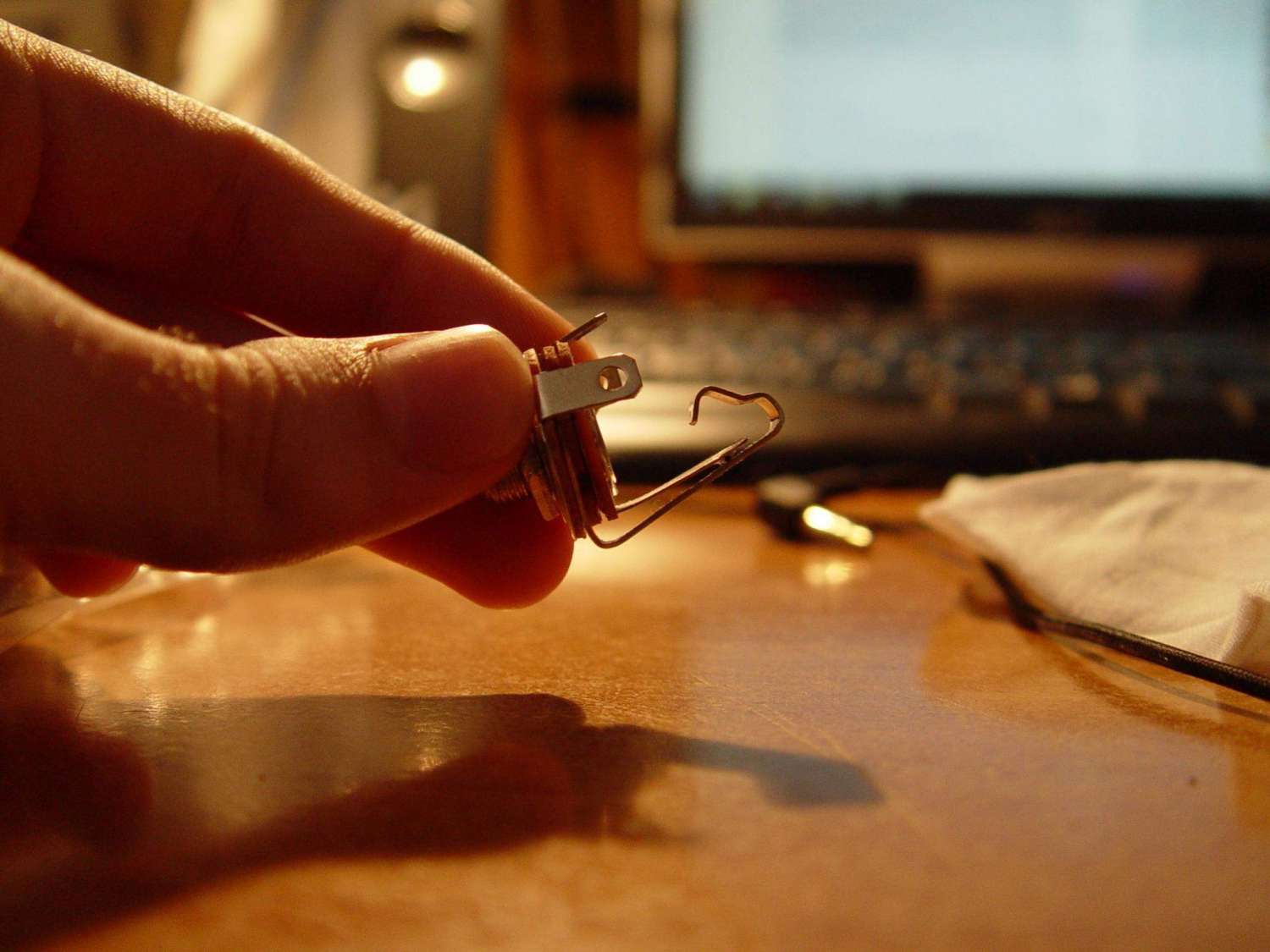

Джэк вставлен, контакт разомкнут. Вроде, видно. (джэк взял первый попавшийся под руку)

kfender · « **Ответ #7 :** Августа 17, 2010, 12:27:28 »

tikhomirov, второй тоже с размыкателем

tikhomirov · « **Ответ #8 :** Августа 17, 2010, 12:30:29 »

Чорт. Точно

... и добавил:

у меня просто очень похожий есть но без

SOF · « **Ответ #9 :** Августа 17, 2010, 12:52:06 »

Всем большое спасибо за помощь
