Здравствуйте,

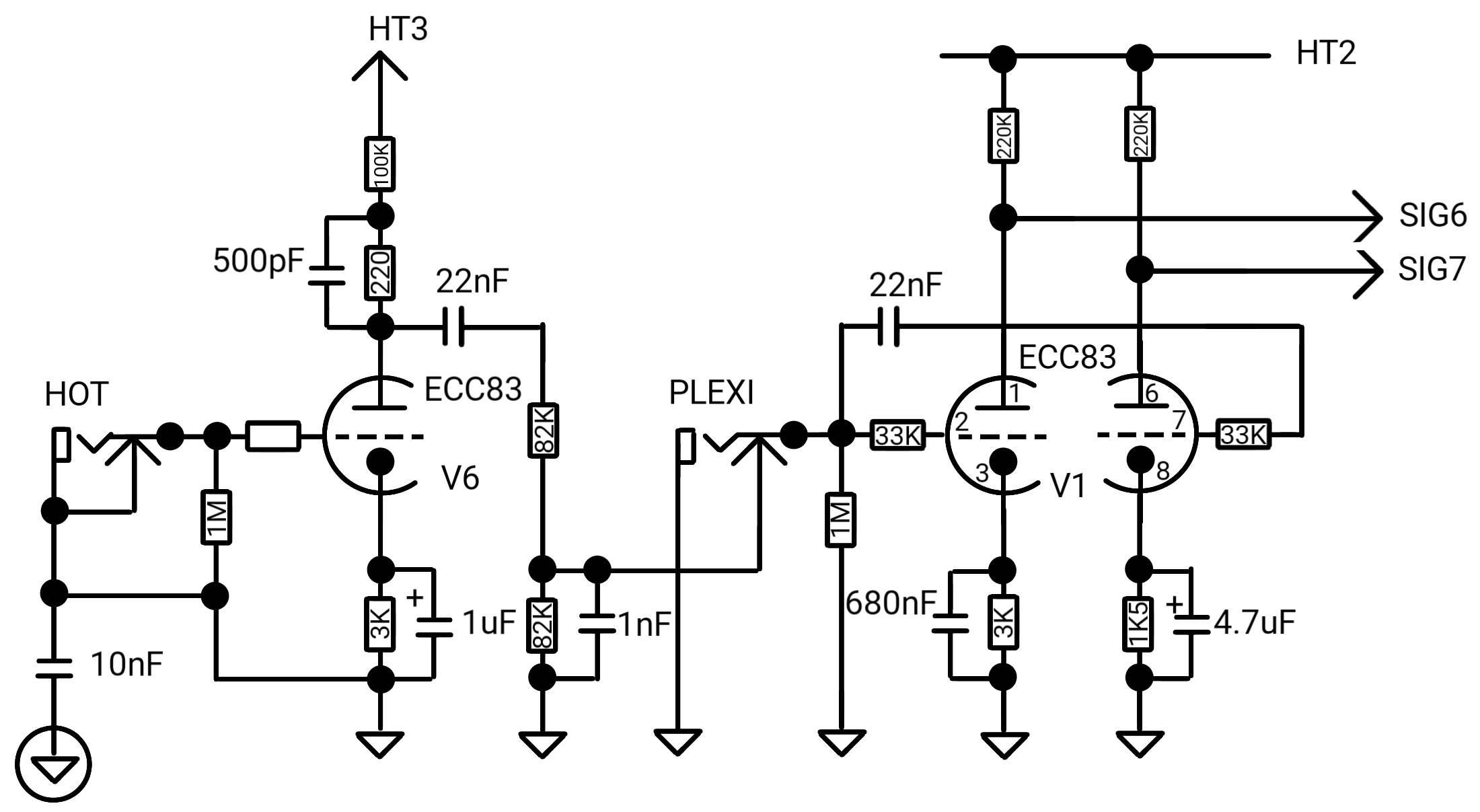

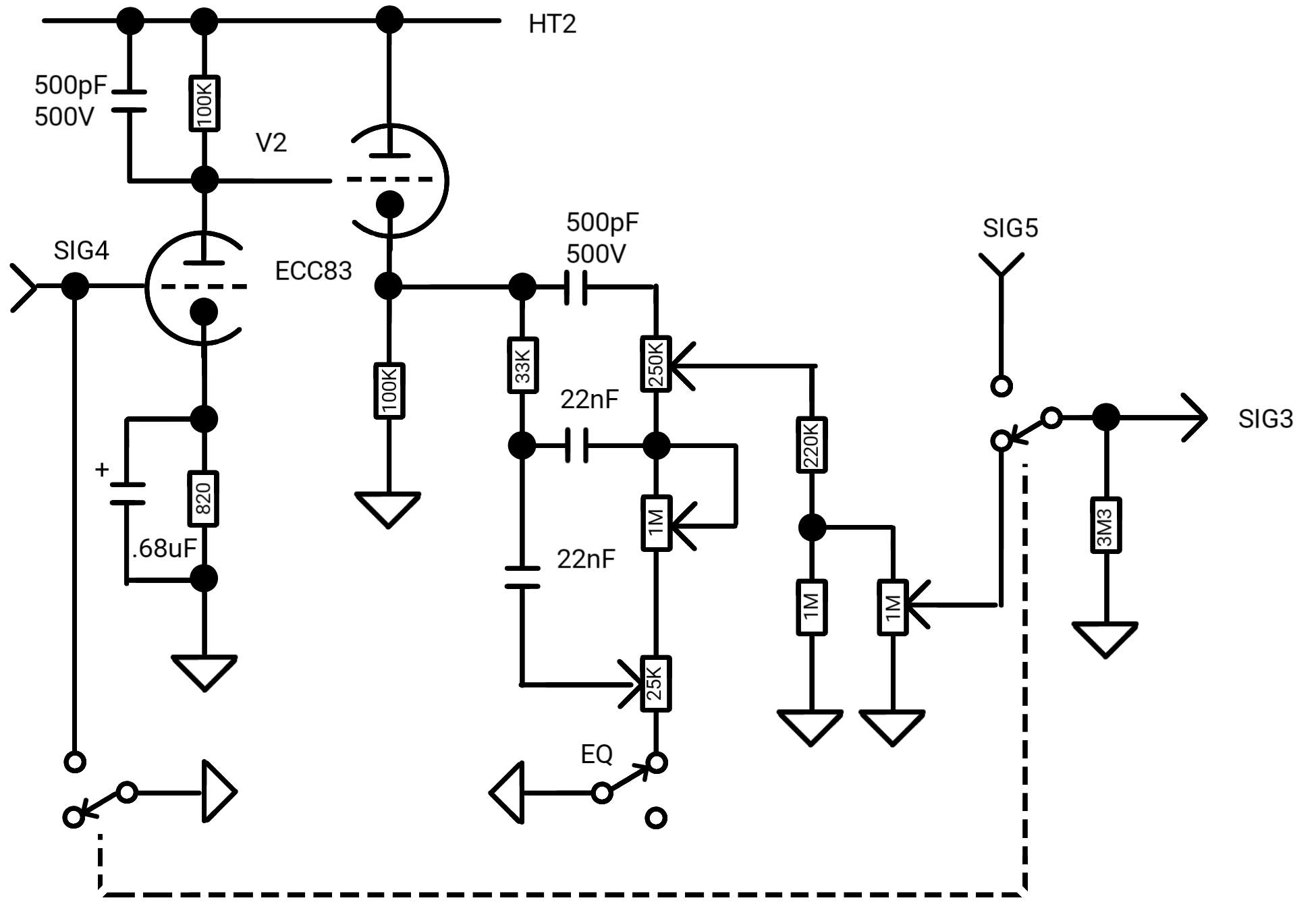

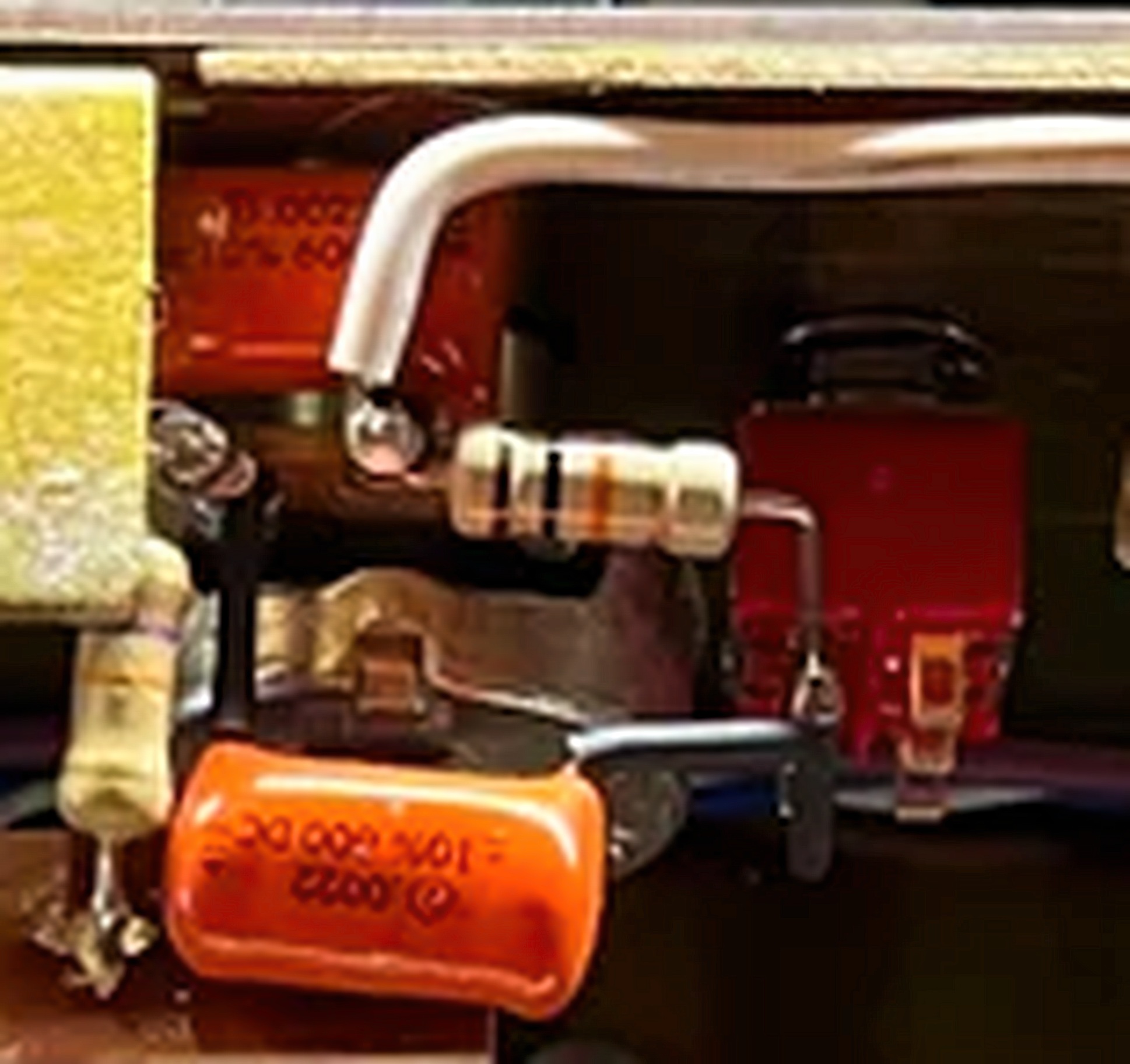

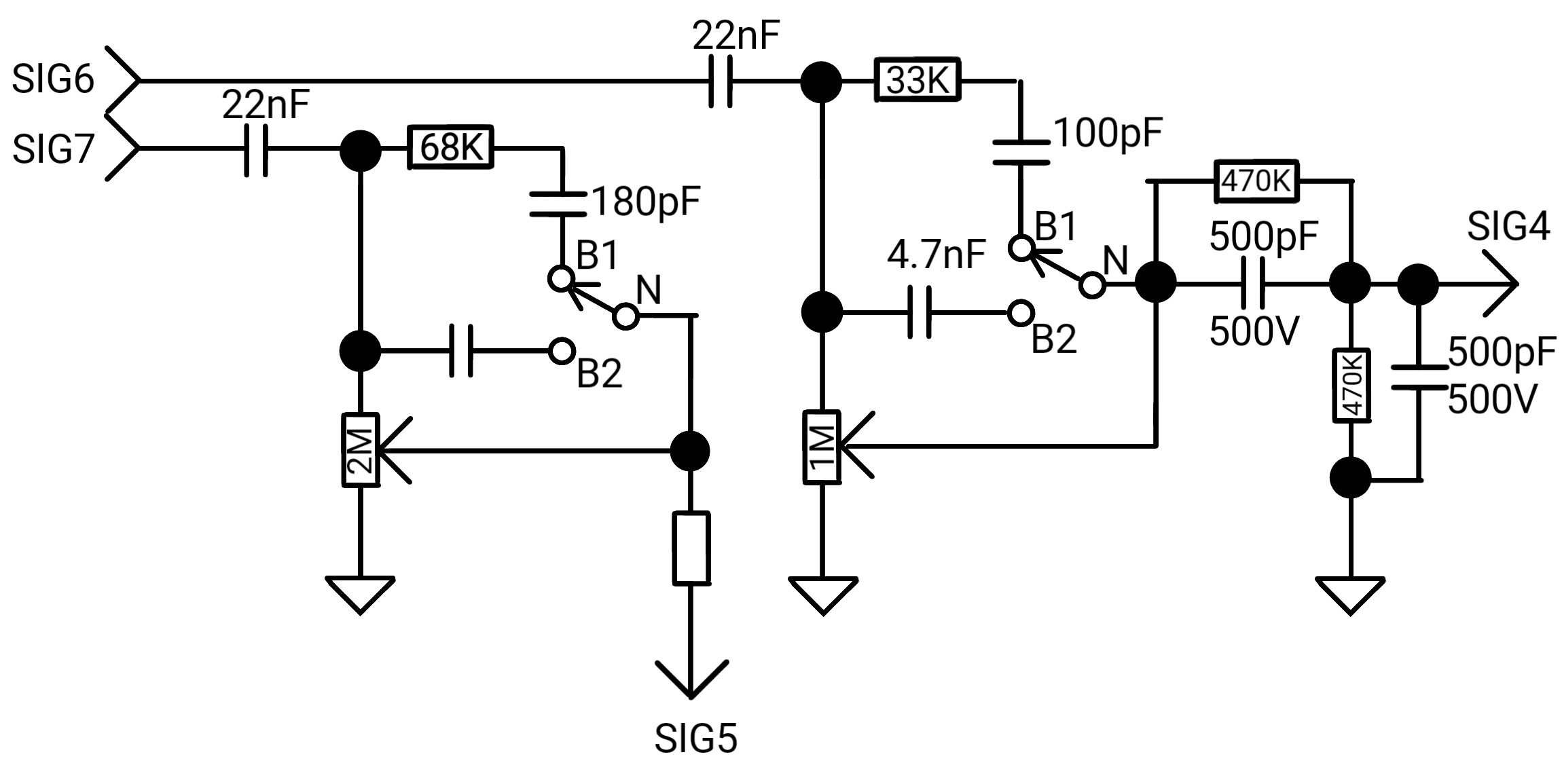

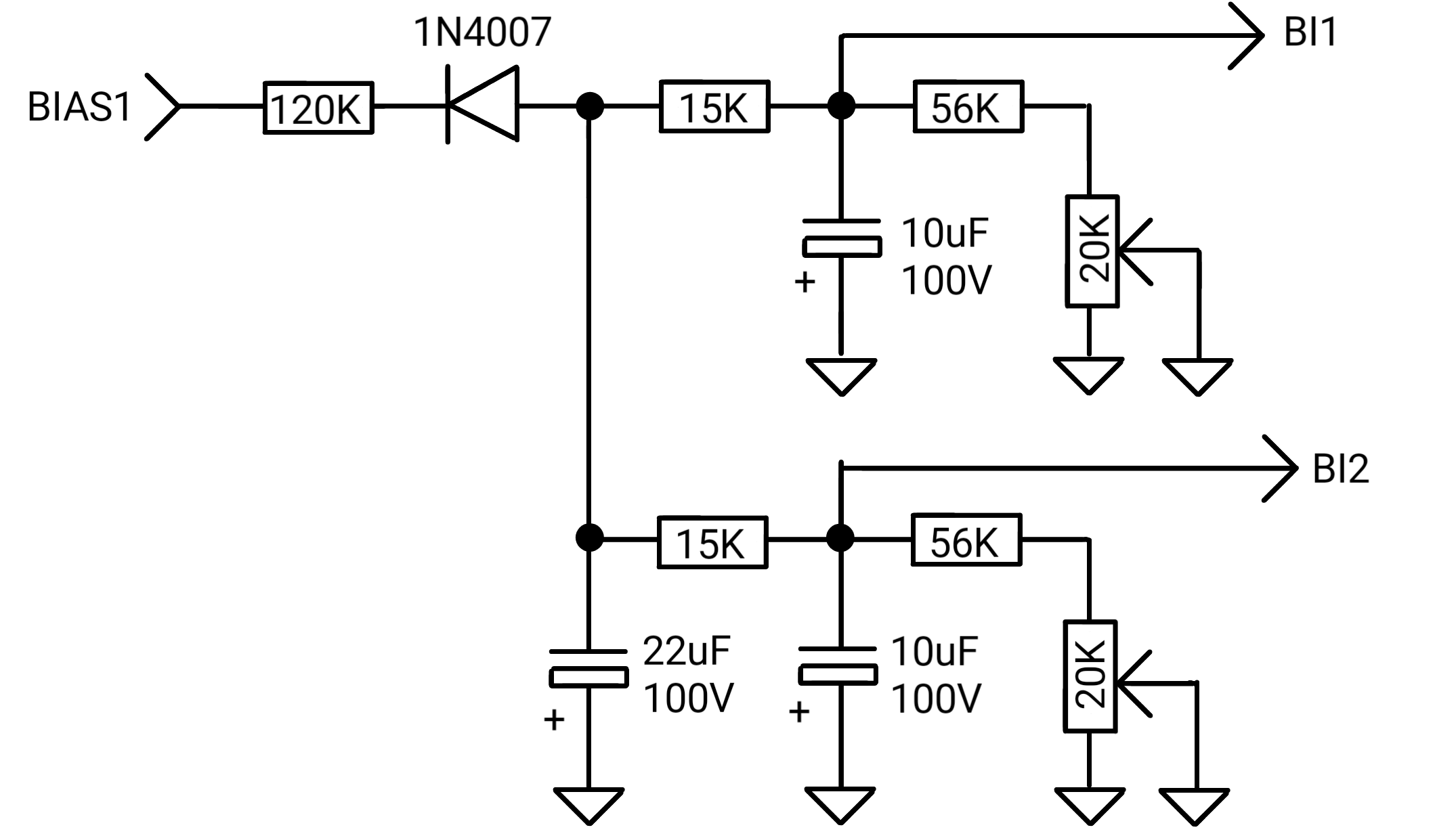

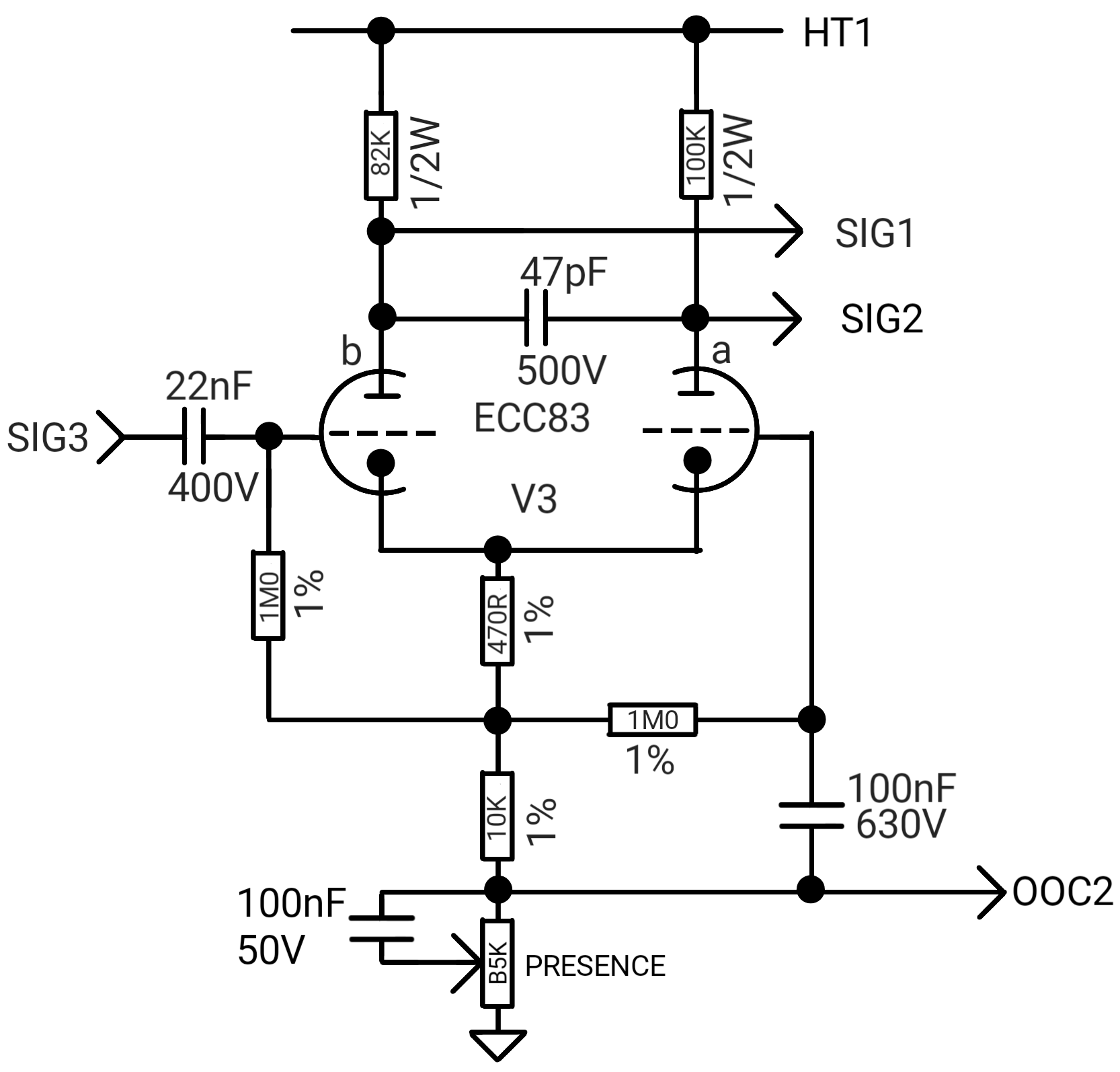

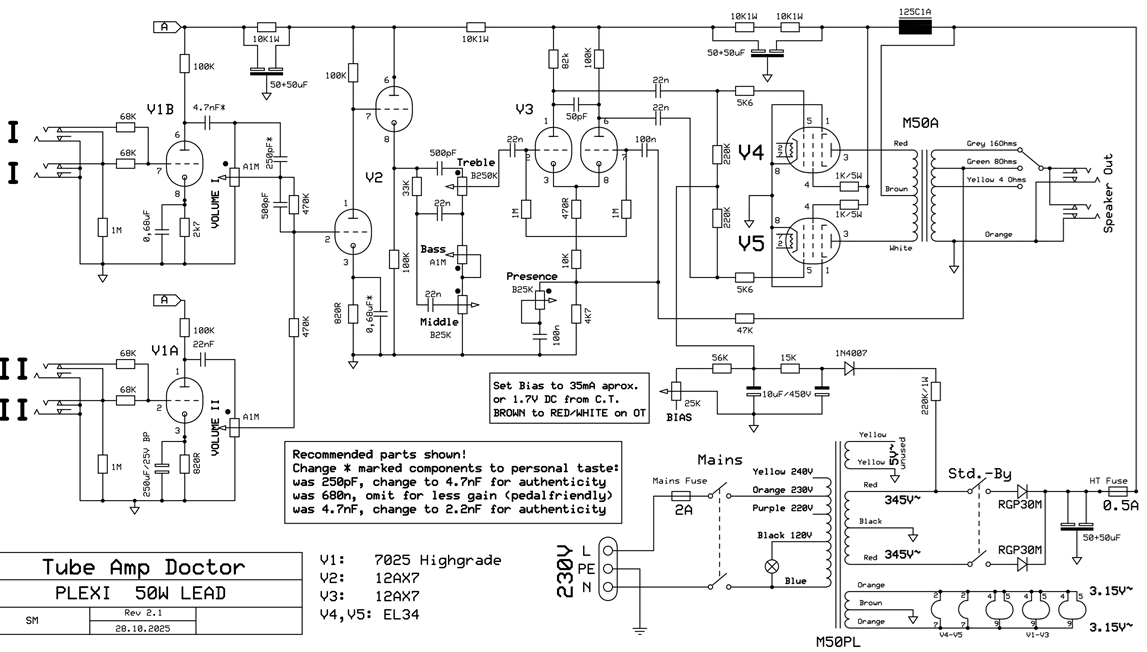

В настоящее время я изучаю схему предусилителя Helios. Мне не понятно, для чего нужен конденсатор на 500 пФ. На схеме я выделил его синим цветом. Еще один момент, который меня сбивает с толку, касается одного из каналов. Один канал я выделил на схеме красным цветом. Сигнал по нему не проходит через тональный фильтр. Может быть, я неверно понимаю схему?
EDIT:1
Ch1: volume control and 3 position bright switch
Ch2: gain, bass, middle, treble and volume control
Если заглянуть в руководство, то действительно, первый канал не имеет тонального фильтра:
Канал 1
Хотя этот канал в основном позиционируется как «чистый», он также может давать приятные перегруженные звуки.
Благодаря регулятору громкости и 3-позиционному переключателю «Bright» у вас будет достаточно возможностей, чтобы подобрать желаемую
настройку, идеально подходящую к вашей гитаре.
Подключив гитару с традиционным винтажным хамбакером с низким выходом к входу «Plexi», вы получите приятный колокольчатый звук,
который остаётся чистым до положения регулятора от 12 до 1 часа, а дальше звук начинает становиться «диким». Если подключить гитару к входу «Hot»,
звук станет «диким» гораздо раньше. Это всего лишь пример для ориентира; конечно, тип кабинета и
динамика также будут играть здесь важную роль.
channel 1
Essentially called the clean this channel can give you also nice overdriven sounds.
With just a volume control and a 3 position bright switch you will have enough options to find a desired
setting to compliment your guitar.
Plugged into the plexi input with a traditional low output vintage type humbucker you get a nice bell tone
that cleans up until you pass 12 to 1 o’clock, from there on it is staring to get hairy. If you plug into the hot
input it gets hairy quite earlier. This is just an example to give you an indication; of course the cabinet and
speaker type will pay a factor in this as well.

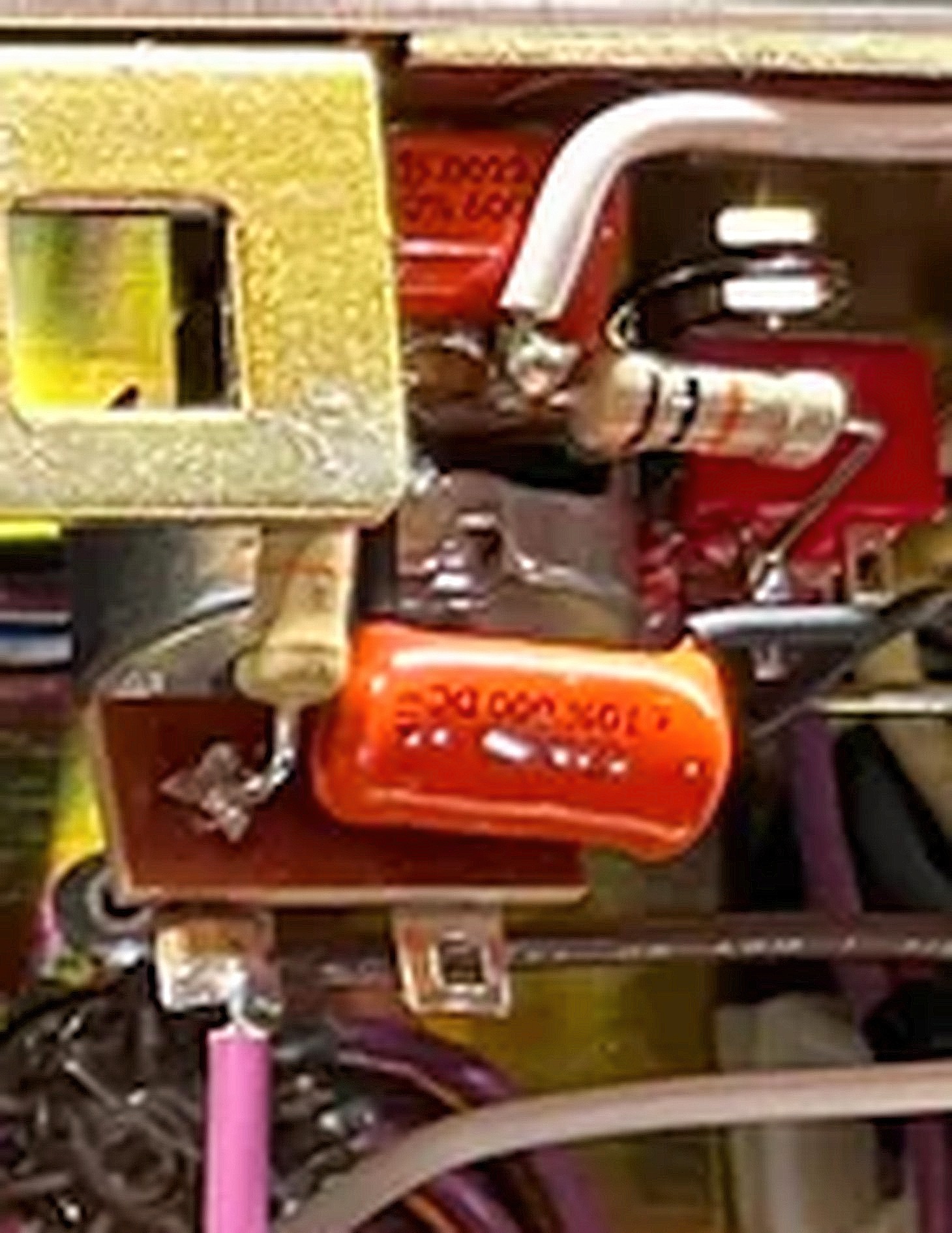

Теперь у меня остался только один вопрос: зачем нужен конденсатор на 500 пФ?
EDIT2:

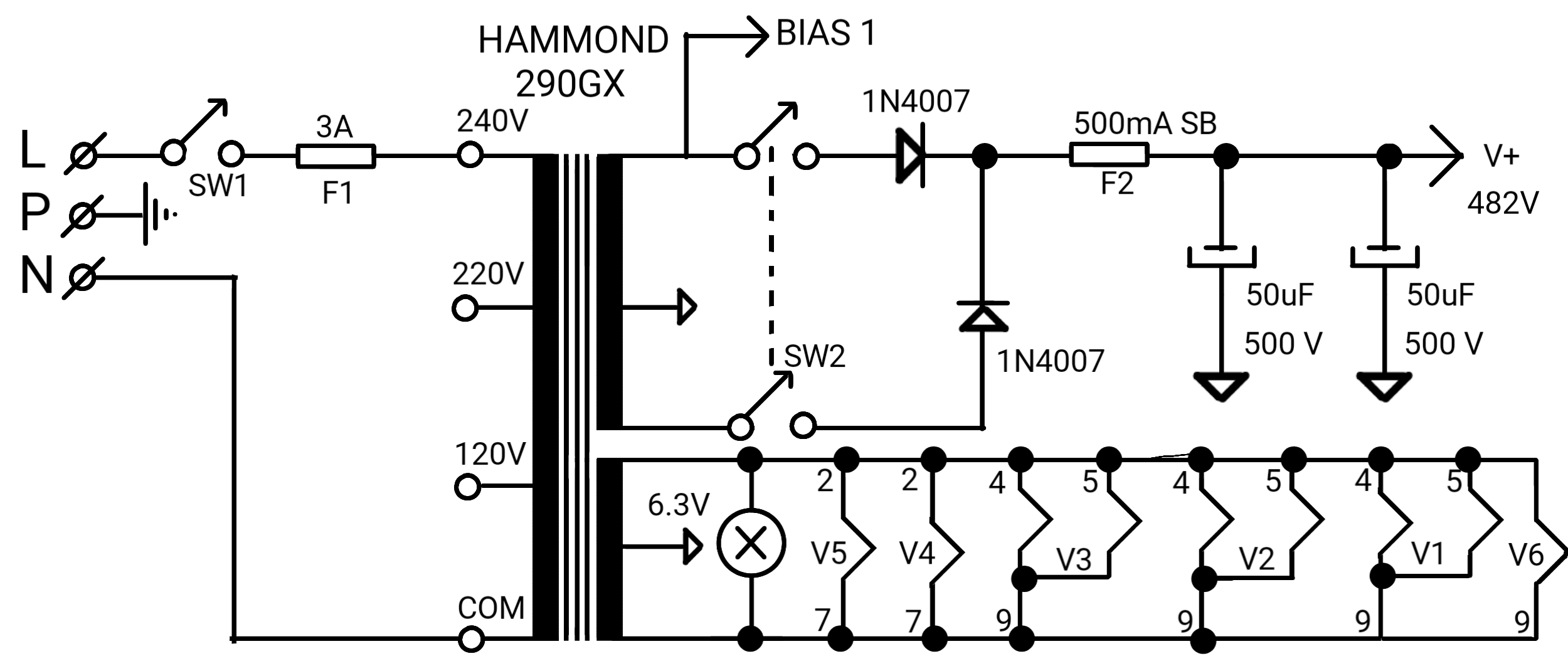

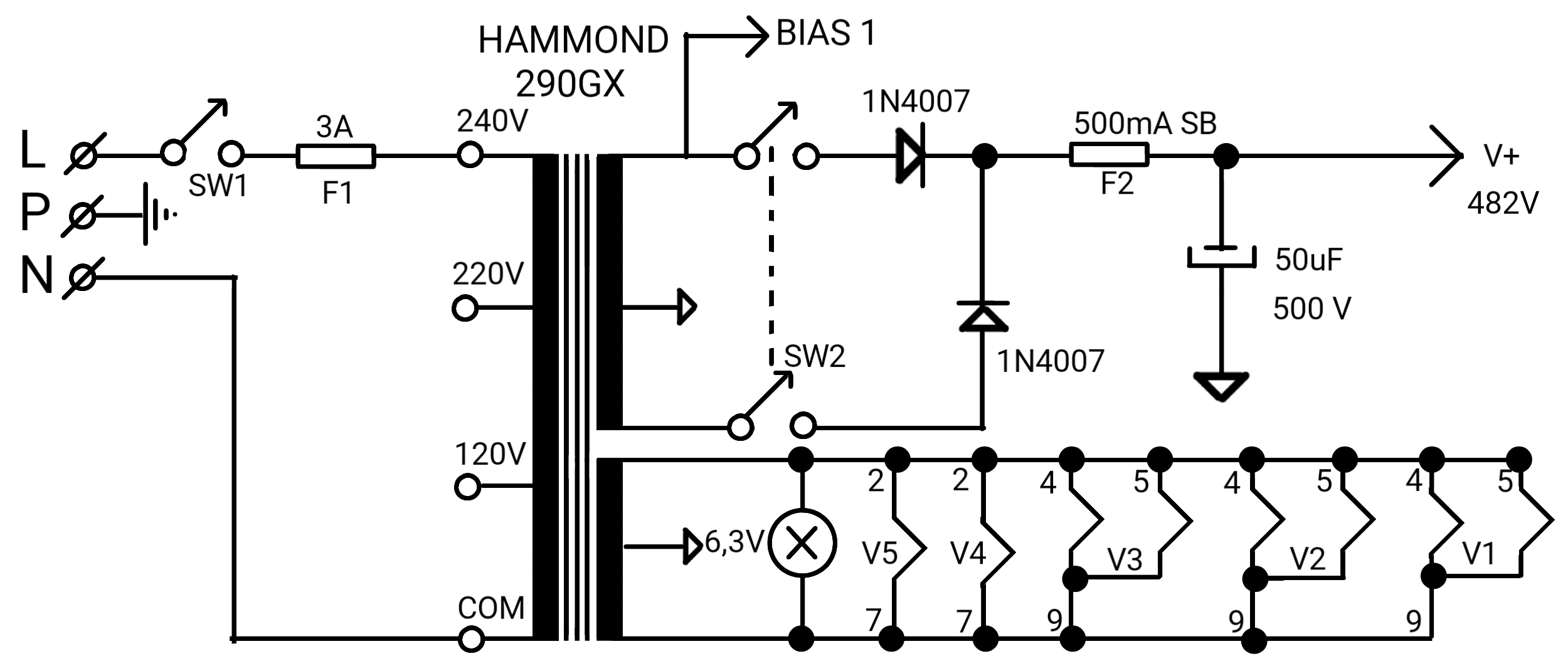

В Helios установлен переключатель Variac. Полагаю, что это возможно только при использовании специального силового трансформатора:
Переключатель JMP-100w/JTM-30w — задняя панель (только для модели 100 Вт)
Режим JMP-100W — это режим полной мощности, тогда как режим JTM-30W, по сути, представляет собой режим половинной мощности с
вариаком, настроенным на более низкое напряжение. Эта настройка также изменяет импеданс выходов динамиков. Чтобы обеспечить
соответствие между кабинетом и усилителем, необходимо подключить кабинет к нагрузке, импеданс которой составляет половину импеданса самого кабинета: 16-омный
кабинет следует подключать к 8-омной нагрузке, если включен режим половинной мощности! Отключение кабинета
следует производить, когда усилитель находится в режиме ожидания!
Является ли Helios 50 аналогом Helios 100 в режиме половинной мощности? Нет, оба усилителя имеют собственные силовые и выходные трансформаторы для каждого
режима работы с соответствующей фильтрацией.
Переключатель включения/выключения Variac — задняя панель (только для модели 50 Вт)
При включенном Variac мощность снижается с 50 до 32 ватт. Звучание становится мягче, а громкость — немного ниже.
Усилитель мощности быстрее входит в насыщение, и вам, возможно, захочется немного уменьшить громкость, чтобы сохранить
то же усиление при более низкой громкости.
JMP-100w JTM-30w switch – back panel (100W model only)
The JMP-100W mode is the full power mode while the JTM-30W is essentially a half power mode with a
variac set to lower voltage. This setting also changes the impedance of the speaker outputs. To rematch
cabinet and amp you have to plug the cabinet into half the value of the cabinets impedance, a 16 ohm
cabinet should be plugged into the 8 ohm, if the half power mode is engaged! Unplugging your cabinet
should be done while the amp is in standby mode!
Is the Helios 50 a Helios 100 at half power? No both amps have power and output transformers for each
application with appropriate filtering.
Variac on - off switch – back panel (50W model only)
With the Variac engaged, the power is reduced from 50 to 32 watts. It is a softer feel with slightly less
volume. The power amp saturates earlier and you might want to back off the volume a bit in order to have
same the gain at a lower volume.

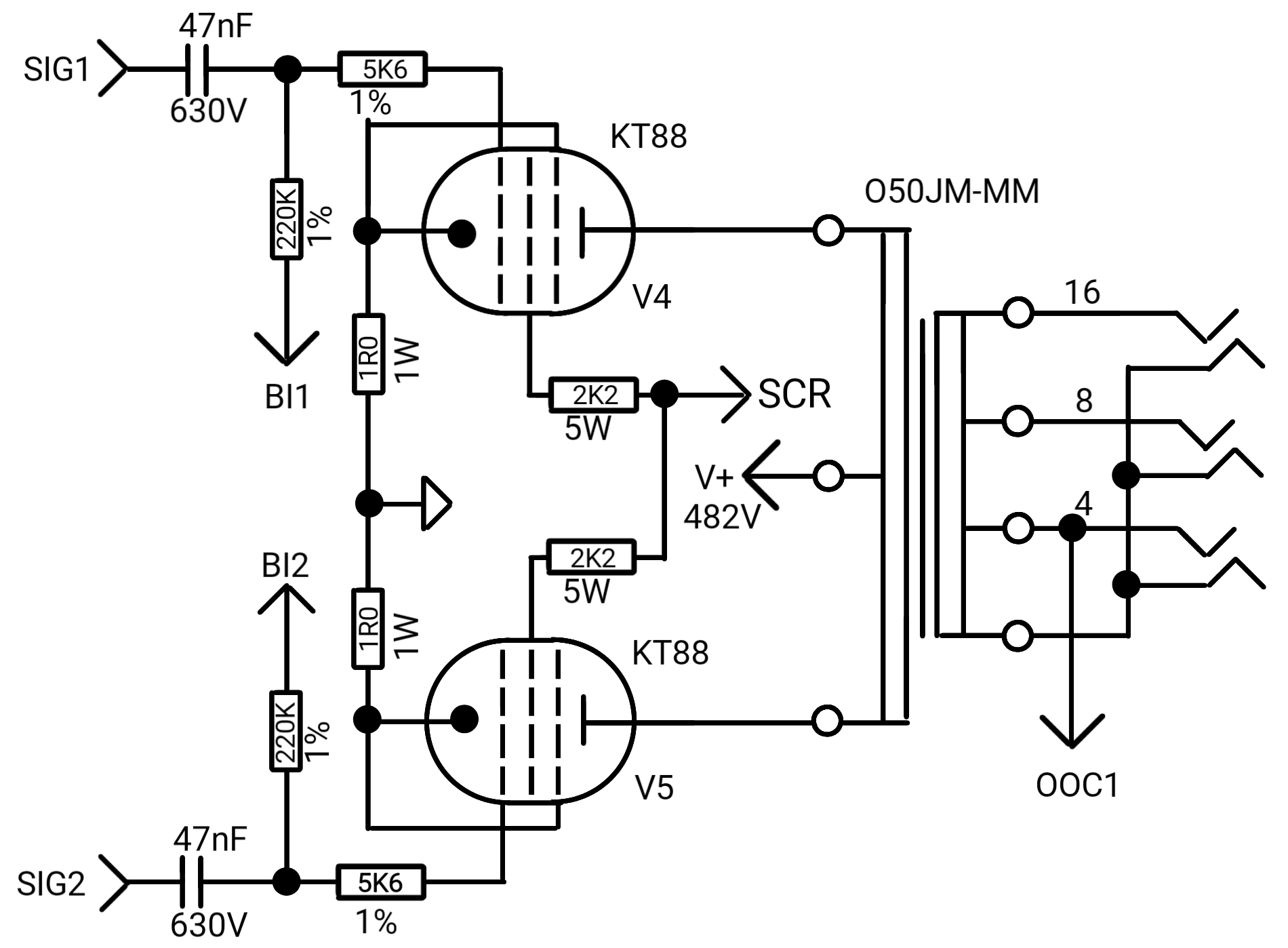

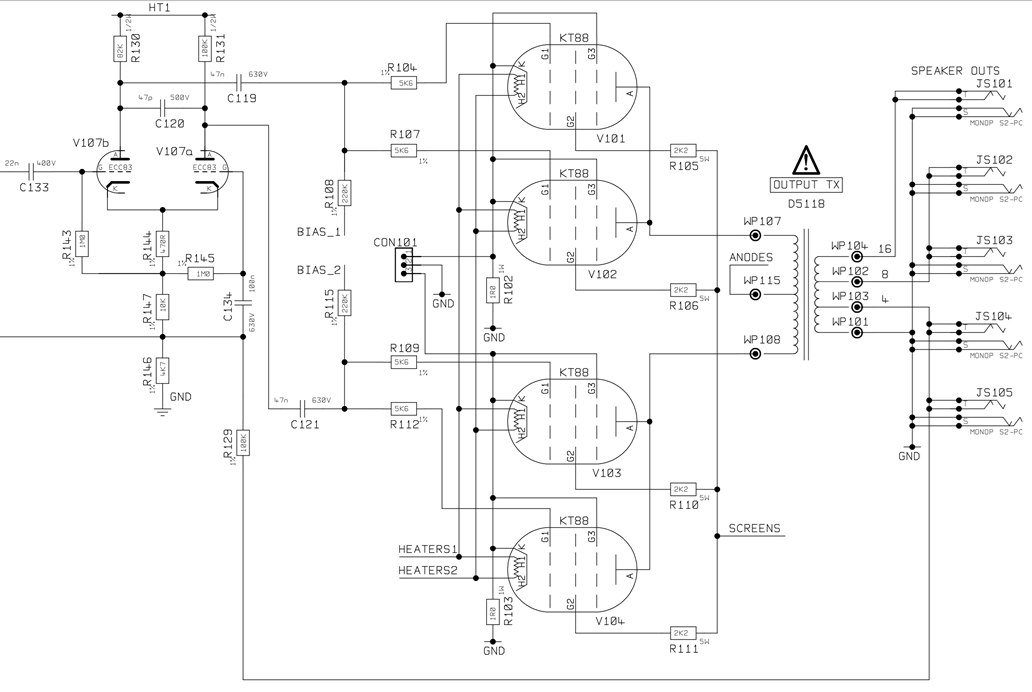

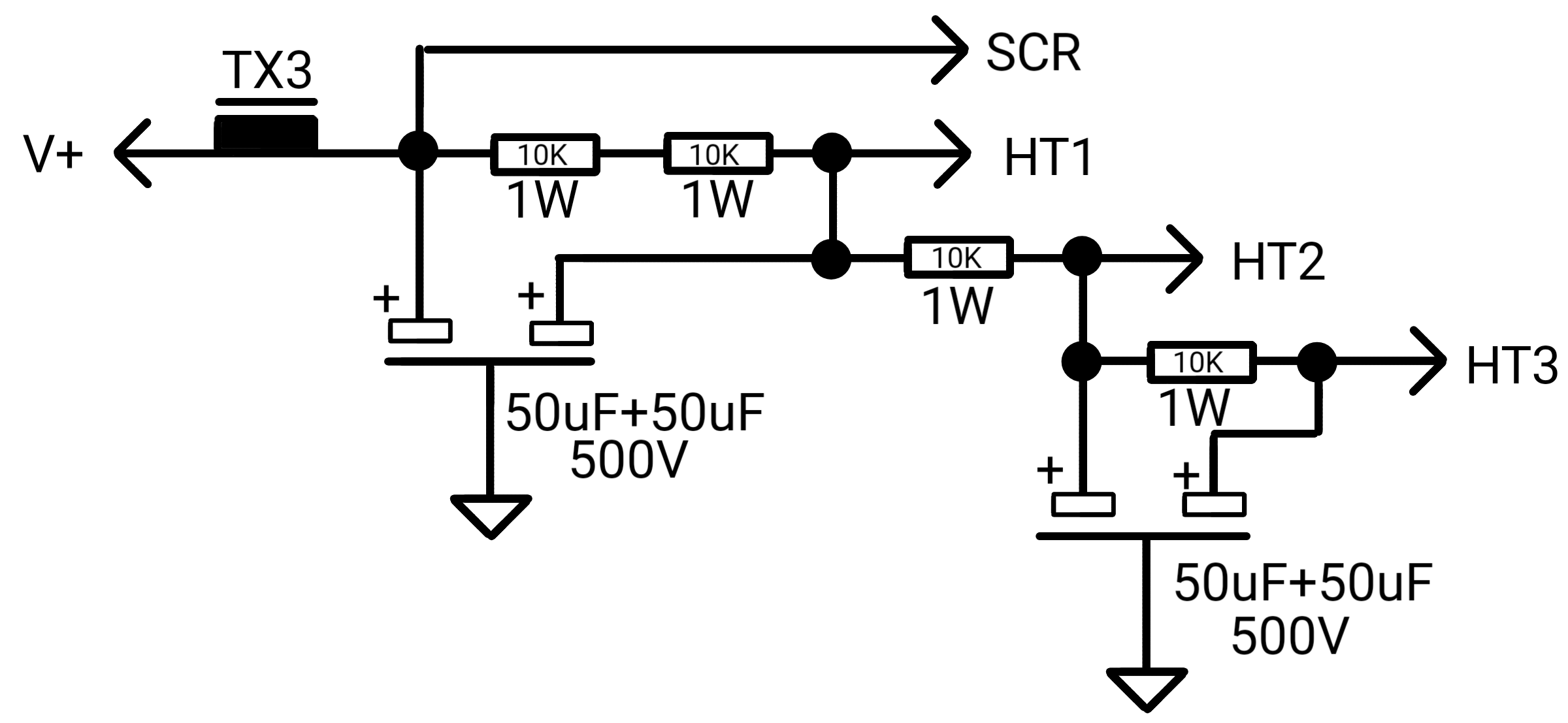

Я подумывал установить переключатель, чтобы переключать схему на выходной каскад с выпрямительной лампой. Имеет ли это смысл при использовании выходных ламп KT88?

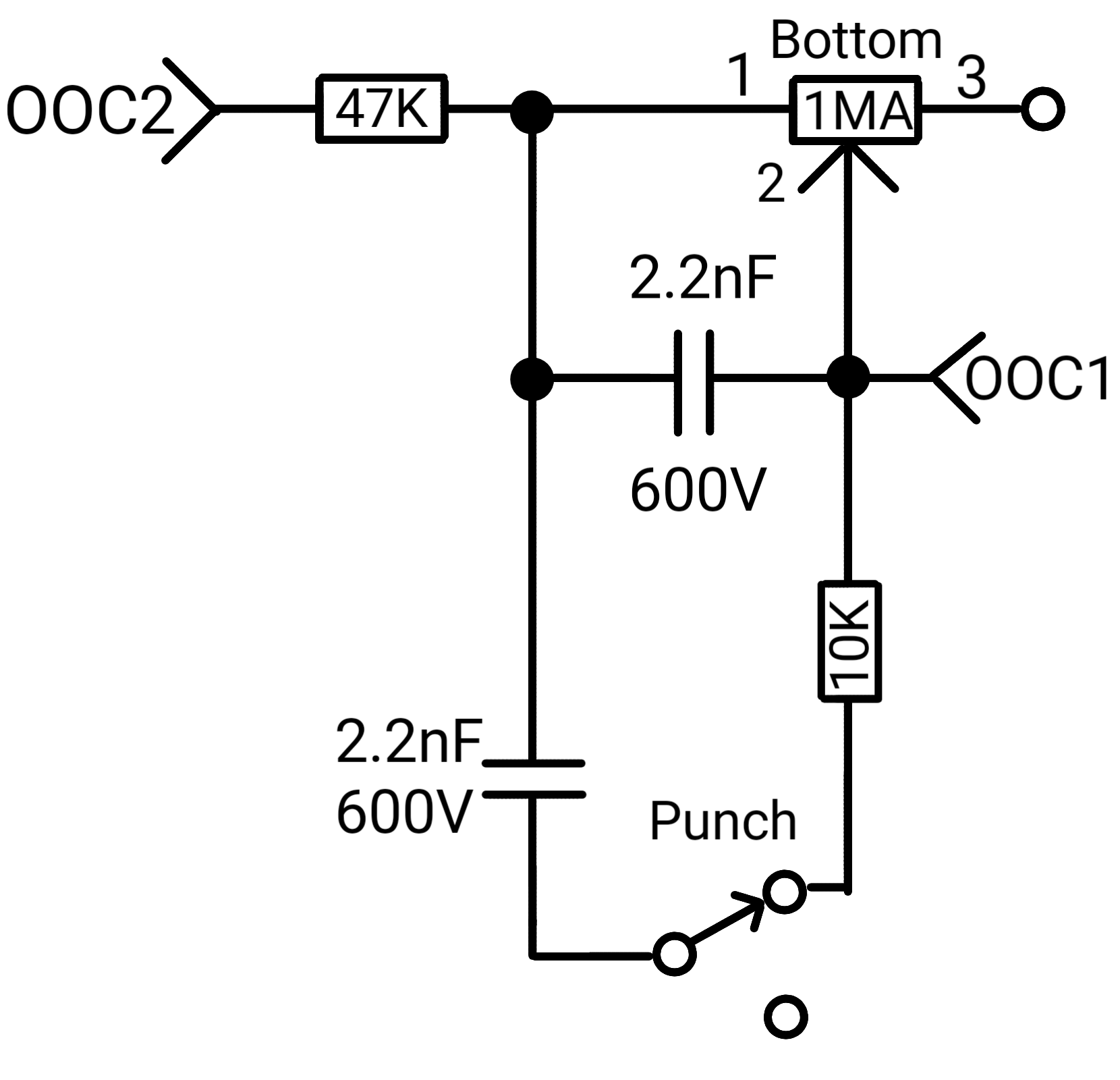

Похоже, что «Bottom» потенциометр представляет собой простой «depth mod». Я не знаю, для чего нужен переключатель «punch»:
Регулятор низких частот и переключатель «Punch» — задняя панель
Позволяет настроить частотную характеристику усилителя мощности в нижнем диапазоне с учетом используемого акустического кабинета,
а также адаптировать звучание к особенностям помещения. Увеличивайте значение для получения более насыщенного звучания на низких уровнях громкости, но используйте эту функцию с осторожностью
при высоких уровнях громкости и во время выступлений с группой — ведь вам нужно, чтобы гитара была слышна на фоне музыки. Переключатель «Punch»
активируется при увеличении значения регулятора низких частот: чем выше значение, тем заметнее разница в звучании.
Включение переключателя сделает звук более выразительным, а средние частоты — более энергичными.
bottom control & punch switch – back panel
Let’s you dial in the low end response of the power-amp to accommodate the speaker cabinet used as
well as to adjust to the room situation. Turn up for a fuller sound at lower volumes but use conservatively
at higher volumes and band situations, you want you guitar to be heard within the music. The punch
switch will become active as the bottom control is turned up, the higher the more difference you hear.
Engaging the switch will bring the sound more in your face, punchier mids.
