NuPogodi, судя по габаритам там 50+50. Есть в сети фотки, они высотой в половину EL34.

Спасибо за ваши усилия.

У меня сложилось такое же впечатление. Я подумывал использовать вместо этого конденсаторы на 100+100 мкФ. Полагаю, что конденсаторы на 100+100 мкФ помогут уменьшить гул. Будет ли использование конденсаторов на 100+100 мкФ вместо 50+50 мкФ давать чистую выгоду? Или есть какие-то минусы?

Спрашиваю, потому что они стоят почти одинаково.

0.68 мкФ - можно из доступного тантал. https://www.banzaimusic.com/Tantalum-0-68uF-35V.html
Или пленочные.

Тогда я могу использовать «танталовый» конденсатор. Повлияет ли эта замена на звучание? Поскольку я не могу достать электролит, я подумываю попробовать два варианта для сравнения. Во-первых, рекомендованный вами танталовый конденсатор, а во-вторых — плёночный конденсатор. Если, конечно, вы не считаете, что это бессмысленное занятие.

В случае с круглым плёночным конденсатором я знаю, где находится внешний электрод.


... и добавил:

@

Какую марку потенциометра вы бы порекомендовали?

@

Большое спасибо.

NuPogodi, Это притяжка сетки к земле. Если убрать С5, то можно и без этого резистора. Здесь просто отделили один триод от второго по постоянному напряжению. Смысла от этого мало, но если делаем копию, то делаем с ним.

Понятно. Спасибо! Я бы использовал резистор на 1 МОм. Не понимаю, о чём думал Богнер. Резистор на 2,2 МОм вызывает более сильные напряженные помехи, чем резистор на 1 МОм. Согласен, что мне следует придерживаться указанного номинала, чтобы оставаться верным оригиналу. Мне просто интересно, чем могло быть обусловлено такое решение.

В данном случае вообще не надо было отделять второй каскад. В оригинальном Плекси есть непосредственная связь между ними. И это влияет на динамическое поведение параллельных каскадов. Но есть таки нюанс по срезу НЧ на этом каскаде через фильтр 22н/2М2. И тут вполне разумно если Богнер заложил эту фильтрацию для более четкого и собранного звука.

... и добавил:

Ну и по схеме, там идет ответвление на чистый канал как бы. Но тоже есть вопросы такой реализации.

Понятно. Спасибо. Вы очень щедро поделились своими мыслями.

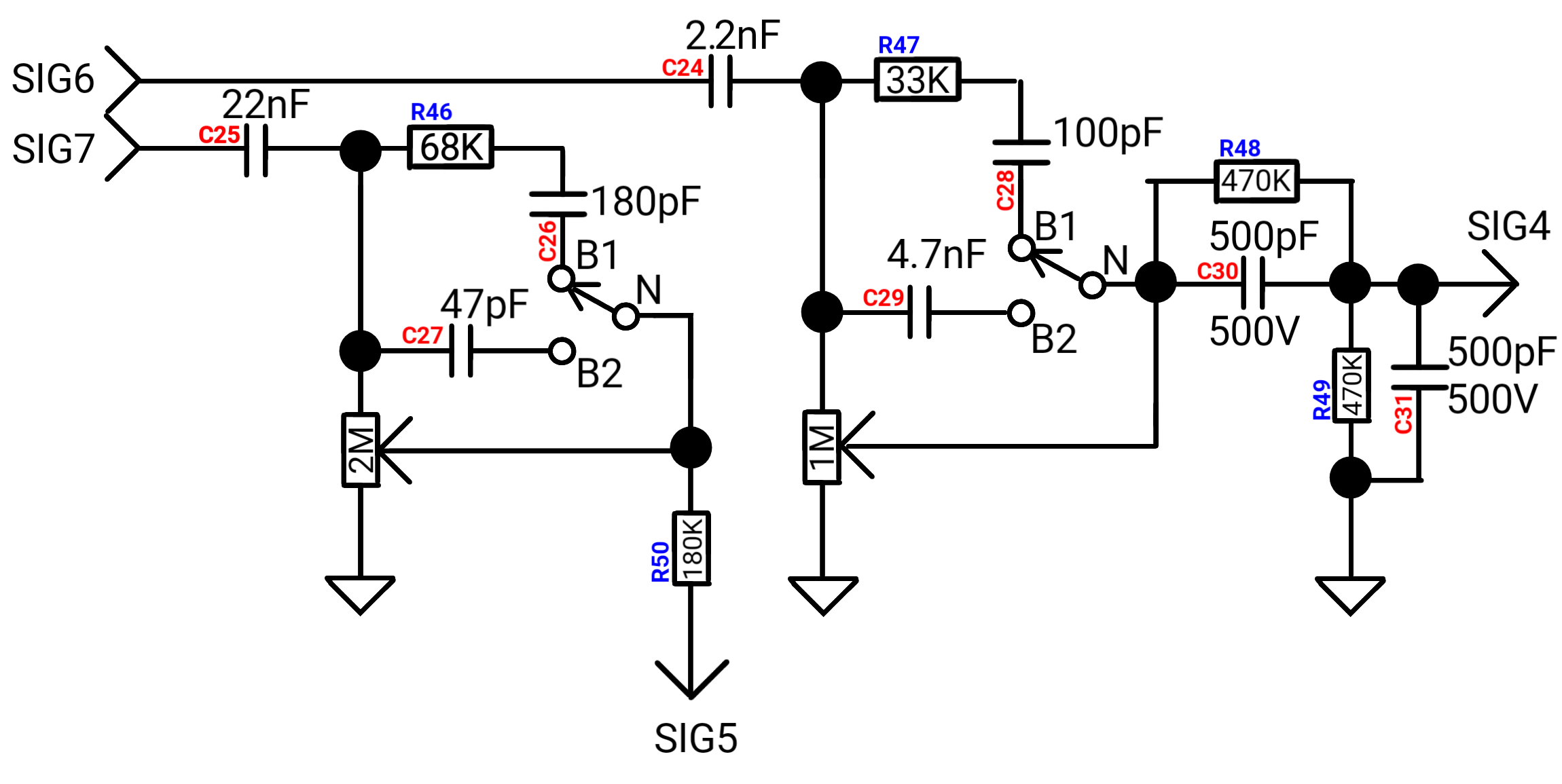

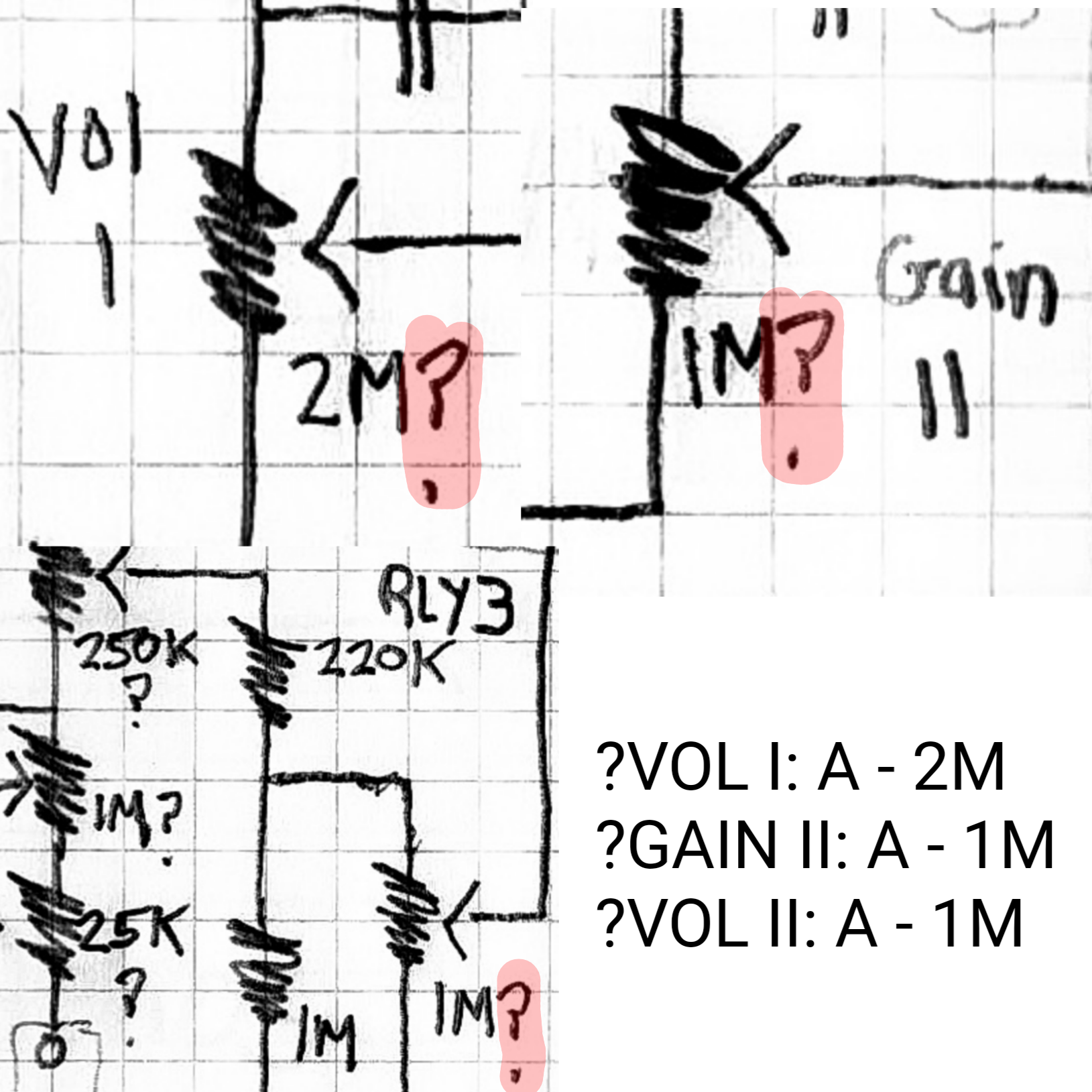

Я просто не верю, что он на 2M. Где вообще можно найти потенциометр на 2M?

NuPogodi, 2М есть в природе. Но тут 1М стоит. Автор схемы там накосячил.

Это здорово! Тогда я воспользуюсь логарифмическим потенциометром на 1 МОм. Можете это подтвердить? Это верно? (На всякий случай, если в переводе что-то перепутали.)

NuPogodi, да, надо поставить А1М потенциометр.

Вообще у Богнера применение на 2М ни разу нигде не встречал. Гейны всегда А1М и А500К.

Большое спасибо! Потенциометр на 2 МОм мне просто не показался подходящим. Казалось, что что-то не так. 1 МОм или 500 кОм мне кажутся гораздо более вероятными вариантами!
