What ho comrades!)))

укусила меня бешенная белка и решил собрать программируемый лупер для своего борда, ибо тащить из-за бугра MOEN GEC-9 неразумно в силу стоимости и сроков)
в общем с конструктивом определился, с математикой тоже. почти вся комплектуха выбрана, но осталось подобрать сааамые миниатюрные сигнальные реле. есть под дукой отечественные, микроскопические с ВП  , что скажете? можно их в звуковой тракт поставить?

приветствуется наименование конкретных моделей)

... и добавил:

и еще можно ли релейный выход (для переключения каналов усилка) поставить рядом с сигнальным?

АПД теперь обсуждаем все подряд) кнопки, корпуса, разъемы

Я сам сделаю за 100$ за неделю)

... и добавил:

И кстати 300$ + доставка, а это от 40$ до 60$

Santjago, спасибо)
в общем я понял, что 20мм длина это минимум. а не плохо ли то, что в одном корпусе два канала? наводки не будет?

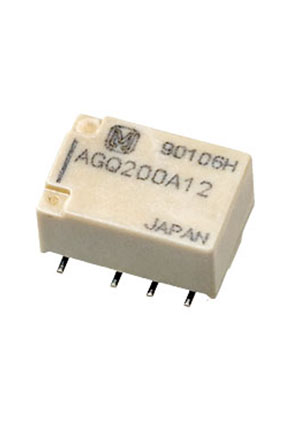

Panasonic http://www.platan.ru/img_base/nn_jpg/417950987.jpg подойдет?

у меня вот такие:

Axicom IM серия
http://www.chipdip.ru/product/1-1462037-4-im03gr.aspx

Тоже присоединяюсь к вопросу про РЭС. Может кто пробовал?
Есть кучка РЭС 60 и РЭС 80 - нравятся своей миниатюрностью.

zhigarev, Попробуй! У меня вот тоже РЭС 80 валялись где-то, но так и не попробовал. Больно близко пойдут сигнальные дорожки и разводить с этой релюхой неудобно. В итоге ставлю такамисаву, первая фотка выше в топике. Они, конечно, не маленькие по размеру, но в этом и плюсы есть, и по качеству признаны одними из лучших или даже лучшими, не хотелось бы утверждать однозначно, не любят таких утверждений на форумах )) . Как в птере, хорошие, маленькие реле, но дорогие. Есть еще маленькие реле, которые ставят другие производители в луперы, но тоже дорогие и забугром, название не помню, если очень надо посмотрю  .

но у меня дичайшая плотность монтажа)

Какой будет размер коробки и сколько петель?

Я вообще ад запланировал)))
187х118х55, 12 петель, 1 релейный выход, управление на микроконтроллере, семистгментный индикатор и прочий фарш.

джеки петель видимо вверх торчать будут на плоскости 187х118, иначе не представляю себе 12 штук. Куда только кнопки тогда девать или это просто коробка с петлями будет?
