alkuz, Все время ходил мимо этого видоса думал что видел. А не видел. Спасибо, в нем как раз то что мне нужно.

... и добавил:

А вот кстати вариант со съемными щечками

Это видел, вообще не информативный. Меня интересуют технологические моменты, как слои ложить, как переходить со слоя на слой, как выводы делать.

У меня появилась идея усовершенствования при бескаркасной намотке - чтоб проволка не сползала, то можно по краям намотать нитку/леску и промазать ее клеем. Это немного растянет процесс намотки во времени, но даст возможность мотать на большую длину.

Вот и получается, что выгоды никакой в объеме заполнения, поскольку с боков припуск остается и картон на который мотать - тоже 1,5 мм как минимум. Каркас из 1мм текстолита - милое дело. Имея дриммер и програмку для расчета каркаса - работы на час-другой. И никаких тебе сползаний и геморроя с краями.

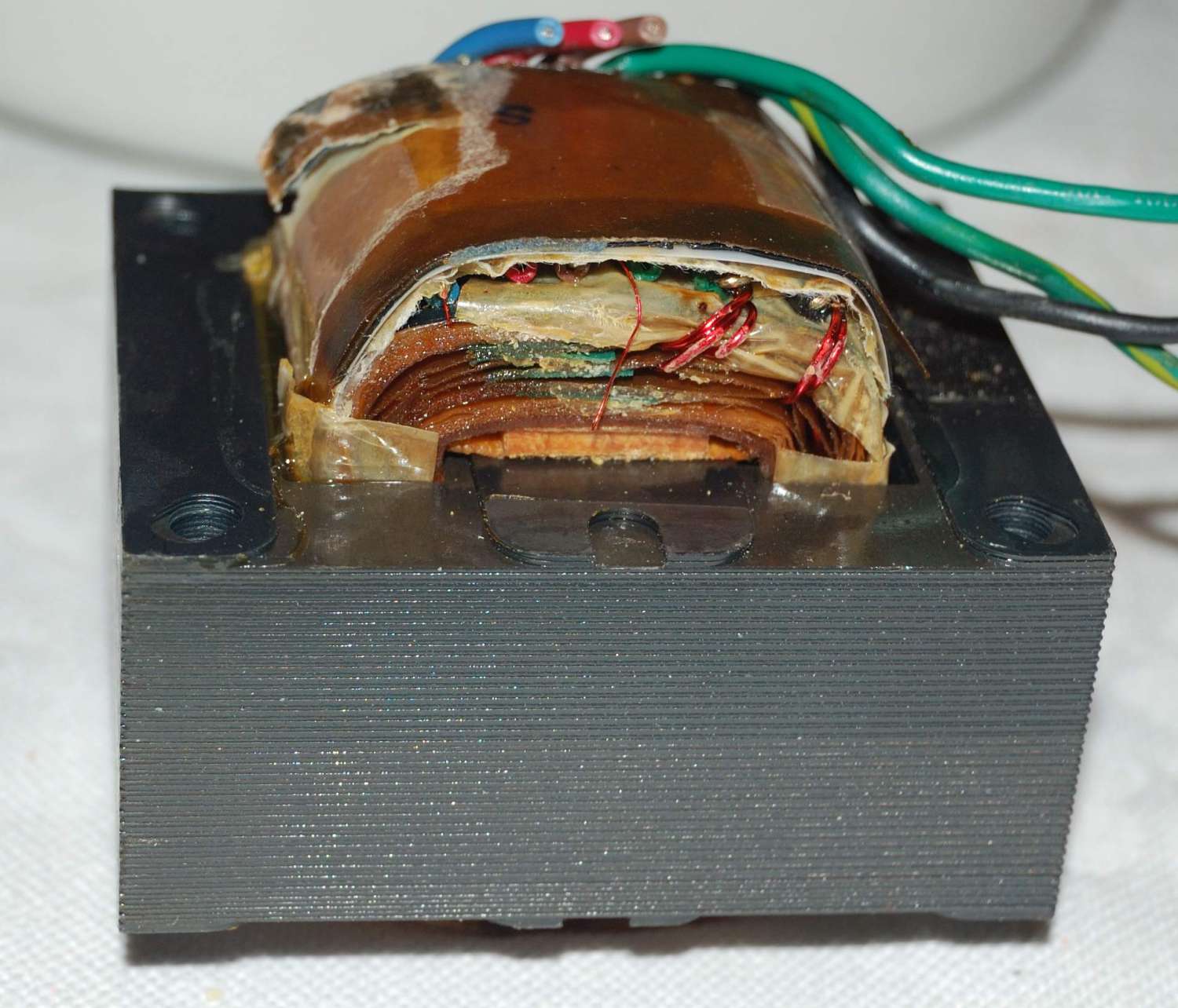

Перематывал Классиктон - они готовую катушку подтягивают к железу с одной стороны на 2-3 мм деревянным клинышком, на фото видно хорошо. Тоже мне, технология...



... и добавил:

Это не от желания сделать лучше, банально экономят на каркасе.

Имея дриммер и програмку для расчета каркаса - работы на час-другой.

Можно ссылку?

Ну не знаю где искать, вот файлы. Только прежде чем резать - проверь, там есть ошибка в размере двух сторон основы, не учтена толщина материала, объяснять долго, но разобраться просто.

Да я тоже попробовал поискать - не нашел Спасибо!

Закончил. Вот фото отчет
Железо 38х40, окно 57х19. Намотка получилась нечто вроде маршалловской по виткам.
1304витка первички проводом 0,4(по меди) Первичка с балансом по активному сопротивлению.
Вторичка 4 ома 58витков, если мотать одним проводом то он должен быть в диаметре около 1,6мм (я сделал 3 параллельных обмотки для 4х ом из проводов 1мм и 2 по 0,71, остальное последовательно с ними.
8ом + 24витка проводом около 1,2мм, и16ом +34витка проводом около 1мм.
Приведенное получилось около 2к. Как в мясобугах. Можно использовать как EL34 так и 6L6.

Делается правильного размера брусок с точно высверленным отверстием по центру одной из плоскостей. Основу каркаса я делал из 3х слоев электрокартона 0,5мм клеенного на ПВА. Практика показала что хватило бы и 2ух слоев.






Немного лака.(трансформаторного) В этот момент прокладывается листок межслойной и начинается новый слой



немого конденсаторной пленки, и лакоткани для межобмоточной. Межслойной служила обычная офисная бумага.





закладывается крепеж вывода









окончательная проверка фазировок, баланса первички и ктр.
(до распайки выходных проводов был еще один сеанс такой же проверки на фазировку первички и одинаковость напряжений на параллельных вторичках)

Мяталист, Аккуратно получилось. Моталка на фото - сам делал?

Купил.

Мяталист, Оправдывается?

Оправдывается однозначно, с ней просто удовольствие, правда только первичку, толстые вторички немного сложнее, катушку на коленях держать приходится.
Окупаться, пока нет.
