Итак. Что получилось в итоге: индуктивность первички прибором намерил 14 Гн, по расчетам из книги Валентина должно было получиться 20 Гн.
По прогону в реальной схеме на 6П14П.
По верхам до 30 кГц вообще ровно.
По низам (при условии кондюков межкаскадных в 0.1 мкФ, думаю и они свой результат вносят)
70 Гц - сигнал ровный
50 Гц - сигнал уже корявый, но амплитуда не меняется
Вполне себе ничего получилось.
Снимал выход с 4-х Омной обмотки с соответствующей резистивной нагрузкой.
... и добавил:Азнаур, по поводу твоего вопроса.
Вот мои инструменты для разбора трансов:
Огрызком металлической линейки выбиваю первую Е - пластину. Остальные ножичком по-одной отрываю, снимая послойно "I" и "E" пластины. Не было еще ни одного транса, который бы не разобрал (ну, кроме проваренных по бокам сваркой)
Все разбираю на холодную. Ничего не грею и не замачиваю. На транс минут 15-20 уходит. На 96-й меньше времени, так как набор обычно тоньше, а, значит, и пластин меньше.

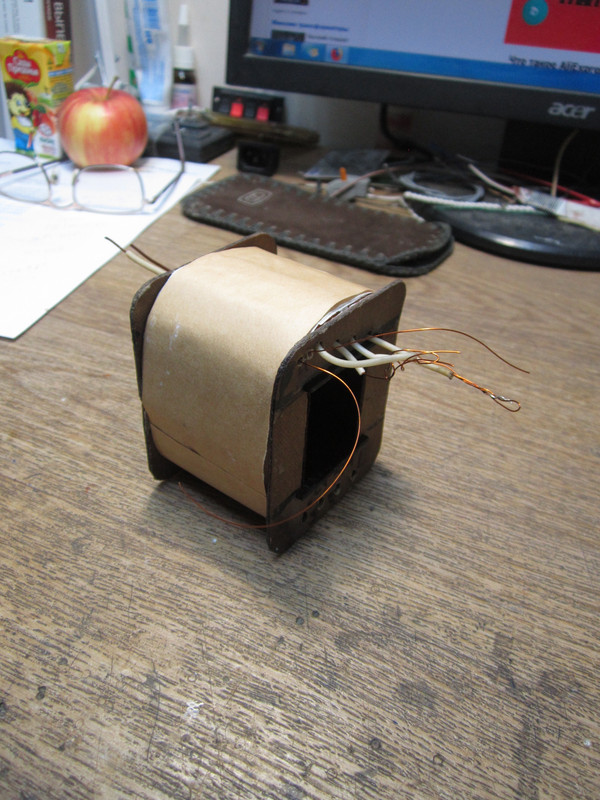

... и добавил:Каркасы на 76-е трансы переклеиваю. На 96-е в ход родные идут без переделок.
