Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1934
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4920 : Марта 30, 2026, 10:16:09 »
По итогу получилось так:
Ш26х25 , Raa=6000, РР на 6П6С, Ua=+350V, r1=65+65 Ом, L=15 Гн (UT603).
Емкость обмоток С=2,3 нФ (UT603).

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1282
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #4921 : Марта 30, 2026, 11:18:08 »
Извини, что я вмешиваюсь... просто из всех этих данных о звучании мало что говорит, может только приведенка о звуке системы вых лампы - вых. трансформатор.
Сечение есть, чтоб понять магн насыщение на низах не хватает кол-ва витков и хотябы приблизительно какчества железа. М6 0.35мм или непонятно что 0.5мм
Емкость между перв-втор - тоже не сильно говорит о полоске наверх. Тут нужна индуктивность рассеивания.  И распределенная межВитковая емкость. Не межобмоточная. Симметрия обмоток по стат сопрот = хорошо. Но для гитарника не обязательна. Вот.
Проще всего измерить резонанс вверху, частоту и добротность.  И знать индукцию на 40-50 Гц полного напряжения+какое железо. Это даст картину звука ОТ. А индуктивность (на каком напряжении измерено??) И межобмоточная емкость, они второстепенны, влияют может только на совсем тихих уровнях.

По моей скромной практике, хорошо звучащий ОТ должен быть сбалансированым. т.е. полоса наверх и вниз должна быть приблизительно одинаково широкой (логарифмически ессессна)
Даже мелкий 150Гц трансик может звучать, если он навех только до 5-6 кГц. Для определенных стилей.
А если сделать мелкий со слабым низом - широкополосным наверх, будет кака.
Так же, если сделать низатый пузатый со слабым верхом без секционирования -  тоже не то.

« Последнее редактирование: Марта 30, 2026, 11:24:20 от tube-freak »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1934
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4922 : Марта 30, 2026, 11:56:28 »
Короче, я понял, что в отрыве от ламп выходного каскада и всей обвязки говорить о том, насколько удачно я изготовил ТВЗ не имеет смысла  :hmmm:.
С низом, скорее всего будет не очень. Первичка - 2080 витков.
Железо - ХЗ, я уже не помню с чего его отвинтил, но набор там был 50мм, я его раздербанил на пополам.
Листы - 0,5мм, полосатые в серую полосочку, гладкие.
Ну что ещё можно измерить в домашних условиях... :rolleyes:
Ток хх при 250 вольтах - 11мА
Индуктивность рассеяния, насколько смог замерить тем же прибором - 9,5мГн.
АЧХ посмотреть  - пока возможности нет.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2276
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #4923 : Марта 30, 2026, 12:09:42 »
Да поиграй уже! В топку все графики, бери инструмент, в нормальный каб подключайся и поиграй часок- другой, будет все понятно

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1934
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4924 : Марта 31, 2026, 04:16:24 »
Святые слова, аж от сердца отлегло  :angel:.
Только послушать пока не с чем, всё ещё только в проекте.
Планируется полностью октальный усь с парой 6П6С на выходе.

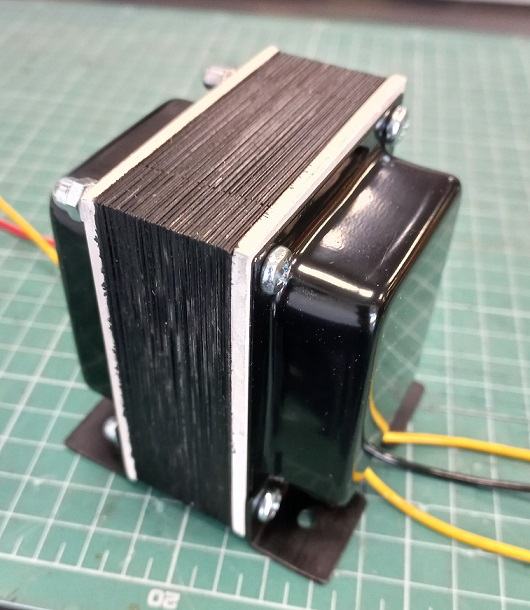

Вот такое получилось в итоге:
* 11.jpg
« Последнее редактирование: Марта 31, 2026, 08:47:00 от major73727 »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2481
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #4925 : Марта 31, 2026, 14:10:21 »
major73727, Примите во внимание , что для РР на 6п6с нет штатного режима  с приведенкой 6000 Ом .  Для 6ф6с есть, по цоколевке одинаковые с 6п6с.  И в звуке лучше: делал ,слушали.

« Последнее редактирование: Марта 31, 2026, 14:15:14 от Валентин Гаврилов »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95874
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #4926 : Марта 31, 2026, 15:41:30 »
Валентин Гаврилов, Лучше таки смотреть исходные от RCA например. Да и типовой Фендер ДелюксРеверб с 6600 приведенкой например.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1934
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4927 : Марта 31, 2026, 16:28:44 »
Валентин Гаврилов, вы прям в точку попали. 6Ф6С лежит давно пара, и а планах как раз было предусмотреть возможность замены 6П6С на эти две кобры ;)

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2716
Re: Клуб любителей намотать трансформатор
« Ответ #4928 : Марта 31, 2026, 22:15:31 »
Итак, первый практический опыт и крушение надежд ;D
Нашëл я кусок смотанного провода (примерно 0,675 по лаку), поставил пустую катушечку длиной 64мм в станок, посчитал на пальцах, что точно должно влезть в слой 94 витка...
Ага, щас... Кое-как влезло 90, хотя я даже ногтем уплотнял витки на ходу)) да, провод не новый, возможно, на нëм осталось что-то типа лака/клея , но тем не менее, вспомнились слова Мяталиста о его технологии: мотаешь пробный первый слой, считаешь, сколько витков физически влезло, и от это уже едешь дальше.
Возможно , при ручной намотке и получилось бы чуть плотнее(хотя это неточно) , но хотелось же на крутом станке, чтоб с укладчиком 8)  а оно вона чо   :(

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1934
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4929 : Апреля 01, 2026, 05:09:58 »
sadky,  :sarcastic:. Б/у-шный провод никогда не уложить согласно расчетов.
Если сделать приспособу, и выпрямить его до состояния нового - ну, может быть.
А так - изгибы прошлой намотки и остатки лака, если был, не дадут сделать всё в идеале.
Там вроде не много с виду - какие-то доли миллиметра набегают, и получается - минус несколько витков.
У тебя 94 витка - это впритык 64/0,675. Так никогда не войдет. И 90 с б/ушным проводом - это ещё хорошо!
« Последнее редактирование: Апреля 01, 2026, 05:15:36 от major73727 »

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 204
  • Жить по Совести
Re: Клуб любителей намотать трансформатор
« Ответ #4930 : Апреля 06, 2026, 08:41:18 »
Вопрос к знатокам:

Силовой трансформатор
Можно ли (допускается) использовать экранирование между первичной и вторичной обмоткой (замкнутая на землю обмотка) и одновременно кольцевое экранирование собранного трансформатора?
Имеет ли это смысл с точки улучшения шумоподавления?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95874
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #4931 : Апреля 06, 2026, 09:12:59 »
Rasha, так это классика и применяется постоянно. Месовские силовики сделаны даже чуть проще - экран распаян прямо на фольговое кольцо.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2276
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #4932 : Апреля 06, 2026, 10:56:04 »
Иногда СТ накала там же)

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7256
  • The MUTILATOR
Re: Клуб любителей намотать трансформатор
« Ответ #4933 : Апреля 06, 2026, 12:18:22 »
Цитата: Алексей Ф от Апреля 06, 2026, 10:56:04
Иногда СТ накала там же)
даже не иногда а обычно)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95874
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #4934 : Апреля 06, 2026, 12:19:40 »
M1g, не обычно. СТ в Марках не используется и если ее туда загнать, будет не шибко то хорошо. Потому оно выведено отдельным выводом. а силовики универсальные по всей линейке, кстати.
