спаял по предыдущей схеме..звук вроде из "кранков" только на игре с глушением слышны какие-то паразитные отзвуки от игры.
разобрал крисовский крашер и глянул схемку..понял что он делает по этой схеме..сигнал идёт на инвертированый вход..
как вам эта схемка???

foxotik, это реальная схема лоудкрашера?

take5, Ну лоуд крашер - не совсем кранк. Внимательнее вопрос читай

народ,а ктонить объяснит как работате светодиод в готовом проекте, он что все время горит?

почему же.. нет.. горит только когда сигнал идет через примочку. Во всяком случае с 9и контактной кнопкой.

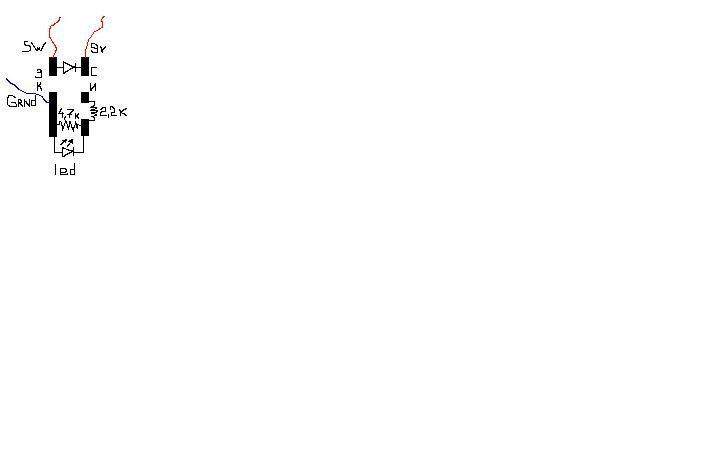

С кнопкой на 2 группы тоже всё горит.В этом случае делают non-true bypass или millenium bypass.Я делал милениум на нашем полевом транзюке КП303Б.Собсно сами схемки если нужны.Зы платка под милениум 1х1,5см,вид сверху-всё нарисовано так,как паялось(никаких дырок не сверлилось).Такой вариант очень удобно потом на 2хсторонний скотч приклеивать

У наших полевых транзюков,правда не увсех 4 ноги:С-сток(коллектор),И-исток(эмиттер),З-затвор и К-корпус.Вот ещё схема подключения милениума

вот так можно спаять? и нормально, что напряжение 6 вольт на чистом? (указано на картинке в каком месте /на входном джеке между Зеленым проводом и синим проводом рядом/)


... и добавил:

хм... ну гейна вроде достаточно, положил в корпус, осталось разобраться что за напряжение выскочило и можно играть. На одной записи его на 12 часов, на другой - максимум.
 krankLine.rar (383 КБ - загружено 524 раз.)
**
Микросхема N1 , Н3 по моей вине сгорела. С Н3 звук лучше был


... и добавил:

таким образом расверлил.. немного кривовато получилось.


... и добавил:

вид внутри:

да, спасибо, по ней первоначально и сделал - все работало. сейчас чуть иначе спаяно, но тоже работает
