surfin bird, вторичку лучше надо было написать 0-180-360. Ты смотри чтобы тебе в противофазе не подключили анодные.

surfin bird, вторичку лучше надо было написать 0-180-360. Ты смотри чтобы тебе в противофазе не подключили анодные.

Спасибо! Уточню еще раз. На всякий пожарный  на поясняющем устройство транса рисунке отметил точками фазировку. Возможно, не лишним будет добавить схемку выпрямителя.

Существует ли какая либо дополнительная аббревиатура  поясняющая фазировку  обмоток с CT ?


Ок. Сейчас серфю материалы по выпрямителям данного типа .

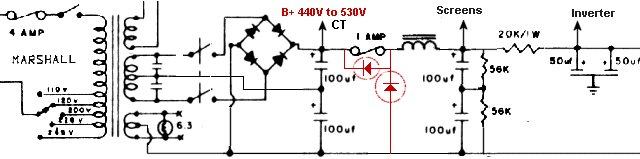

Вроде как достаточно известная ( судя по Маршалл ) схема, однако пока не нашел ее названия/описания ( возможно это подтип )

https://www.hammfg.com/electronics/transformers/rectifier

и пояснений принциппа/ особенностей действия

... и добавил:

Кажись оно  https://sound-au.com/valves/design2.html

 Спасибо! Я уже уточнил/идентифицировал тип включения моста в статье по ссылке.

Заказал намотку транса, задача  получить  аналог https://www.tubeampdoctor.com/en/mains-transf.-for-bogner-ecstasy-101b-export-version но для 50 ваттничка на 34ках, при этом, желательно добавить ( или модифицировать архитектуру ) накальных обмоток для возможности применения как 12,6В DC питания триодов преда типа ECC83, так и возможности AC и DC ( на выбор )  питания триодов преда, имеющих лишь 6,3В нагреватели, причем более мощные  ( примерно 600 +/-100мА )

Так же пытался уточнить стоит ли как то изменить вольтаж анодной и bias обмоток в контексте наилучшей адаптации  транса для 50 Ваттничка

Еще стоит задача недвусмысленно пояснить/уточнить намотчегу-изготовителю фазировку половинок анодной обмотки ( о чем выше напоминал AZG )


... и добавил:

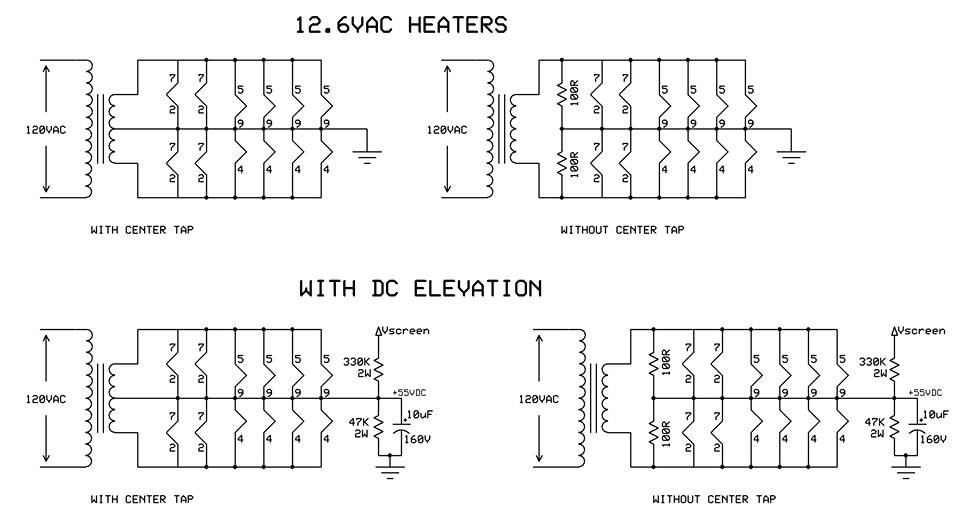

Тут созрел такой вопросец: грамотно ли  последовательное соединение нагревателей  двух и более  баллонов (триодов преда), типа 6н2п, к примеру, с целью их запитки от источника 12,6В или более В ?

surfin bird, филаменты ламп далеко не идеальны, и имеют разные сопротивления, как на холодную, так и в разогретом состоянии, а так же разную скорость нагрева, что влечет за собой перекос по напряжениям в "гирлянде". При холодном старте, при заметно разной скорости прогрева, этот перекос может достигать критических значений.

Как оно? это же тоже вариант, а? Смысла столько же, как и от остальных "исканий", значит надо реализовывать!!!

Не совсем понял, это ирония или что-то подобное в этом ключе?

что  в данном случае означает термин "холодный старт"

Сопротивление холодной нити накала очень малО. При нагреве оно стремительно повышается, но в момент подачи напряжения имеет место токовый удар.
Именно поэтому лампочки накаливания часто перегорают при ночном включении, когда эффект токового удара усугубляется ночным повышением напряжения.
Возьмите обычную "лампочку Ильича" 60 Вт / 220 Вольт и померьте её сопротивление тестером.
Типичные 65 Ом в пересчёте на типичные 230 Вольт дают шокирующий результат расчётной мощности.
В радиолампах накал испытывает аналогичные перегрузки, хотя и в меньших масштабах
