Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1335 : Декабря 10, 2021, 21:29:50 »
ЗаСолданит?

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 6515
  • Репутация: +1665/-205
  • The MUTILATOR
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1336 : Декабря 10, 2021, 22:10:36 »
Цитата: Картошка от Декабря 10, 2021, 21:29:50
ЗаСолданит?
хз. Вот солдано с полипропиленом в сторону месы не ехал а звучал как уг.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1337 : Декабря 10, 2021, 22:12:04 »
Цитата: Картошка от Декабря 10, 2021, 21:29:50
ЗаСолданит?

Отнюдь. Особенности сохраняются. А вот фактура меняется.

Оффлайн Картошка

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +650/-1345
  • Отжигаем лампы
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1338 : Декабря 10, 2021, 22:56:51 »
Я как бы наоборот, добавлял в ХХХ и подобное полипропилен. чаще всего даже делая этажерку к их полиэстеру 1нФ забубенивая ПП на 2,2н.  Появлялась некоторая скрипичность по низам.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1339 : Декабря 10, 2021, 23:53:26 »
ПП да, добавит низа. Но толку от этого низа не всегда много. Надо оценивать применение аппарата. Дома можно и навалить. А в миксе уже все по другому.

Оффлайн Картошка

  • Эксперт
  • *****
  • Сообщений: 1345
  • Репутация: +650/-1345
  • Отжигаем лампы
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1340 : Декабря 11, 2021, 00:26:43 »
В данном случае, если не ставить десятки нФ, то и в миксе прилично.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1341 : Декабря 12, 2021, 20:39:09 »
Вопрос по выбору транзистора для электронного дросселя. После выпрямителя порядка 500в. Подойдет ли IRFBG20PBF , если да , то хороший ли этот выбор, и какая альтернатива?

Еще вопрос по диодам шотки для вышеупомянутого выпрямителя, какие туда лучше ставить?
« Последнее редактирование: Декабря 12, 2021, 20:57:52 от surfin bird »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1342 : Декабря 13, 2021, 11:52:45 »
А чо именно шоттки?  :o Ультрафасты уже не торт? Да и ценник на энти высоковольтные шоттки, думаю будет заоблачный...

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1343 : Декабря 13, 2021, 12:47:16 »
Цитата: surfin bird от Декабря 12, 2021, 20:39:09
Вопрос по выбору транзистора для электронного дросселя. После выпрямителя порядка 500в. Подойдет ли IRFBG20PBF , если да , то хороший ли этот выбор, и какая альтернатива?
Пойдет, неплохой.

Можно поискать с еще бОльшим Rds-on, зато меньшими емкостями. (Ciss)
Rds-on не важен, токи мизерные, а емкость будет пропускать высокочастотные помехи... т.е. чем она меньше - тем лучше
например так:
https://www.mouser.de/datasheet/2/389/dm00175102-1798546.pdf

https://www.mouser.de/datasheet/2/389/dm00115979-1798069.pdf

Цитата: surfin bird от Декабря 12, 2021, 20:39:09
Еще вопрос по диодам шотки для вышеупомянутого выпрямителя, какие туда лучше ставить?
Диоды для сетев. выпрямителя с мизерными токами нужно ставить подходящие ;) (= почти любые, с достаточным напряжением)
Шотки стоят денег, преимуществ почти нет. Немного мягче переключаются, да... но простой RC || вторичке транса нивелирует всю разницу.

Для выпрямителя накала - там можно шоттки, падение напряжения меньше, токи выше.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1344 : Декабря 13, 2021, 13:12:09 »
Огромное спасибо!

Поциент составляет очередной заказ,  хочет  пополнить свою эл.базу: из диодов под рукой только немного 1n4007, UF5408 (  Шоткэ тоже надоть взять, чисто шоб былО ,  знать бы только какие зашибись  :crazy:  )  Запаса высоковольтных транзисторов вообще нет  ???

« Последнее редактирование: Декабря 13, 2021, 13:25:20 от surfin bird »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1345 : Декабря 13, 2021, 13:21:58 »
По вменяемой цене - можно эти:
https://assets.wolfspeed.com/uploads/2020/12/C4D02120A.pdf

или с этого семейства на другой ток/напряжение.

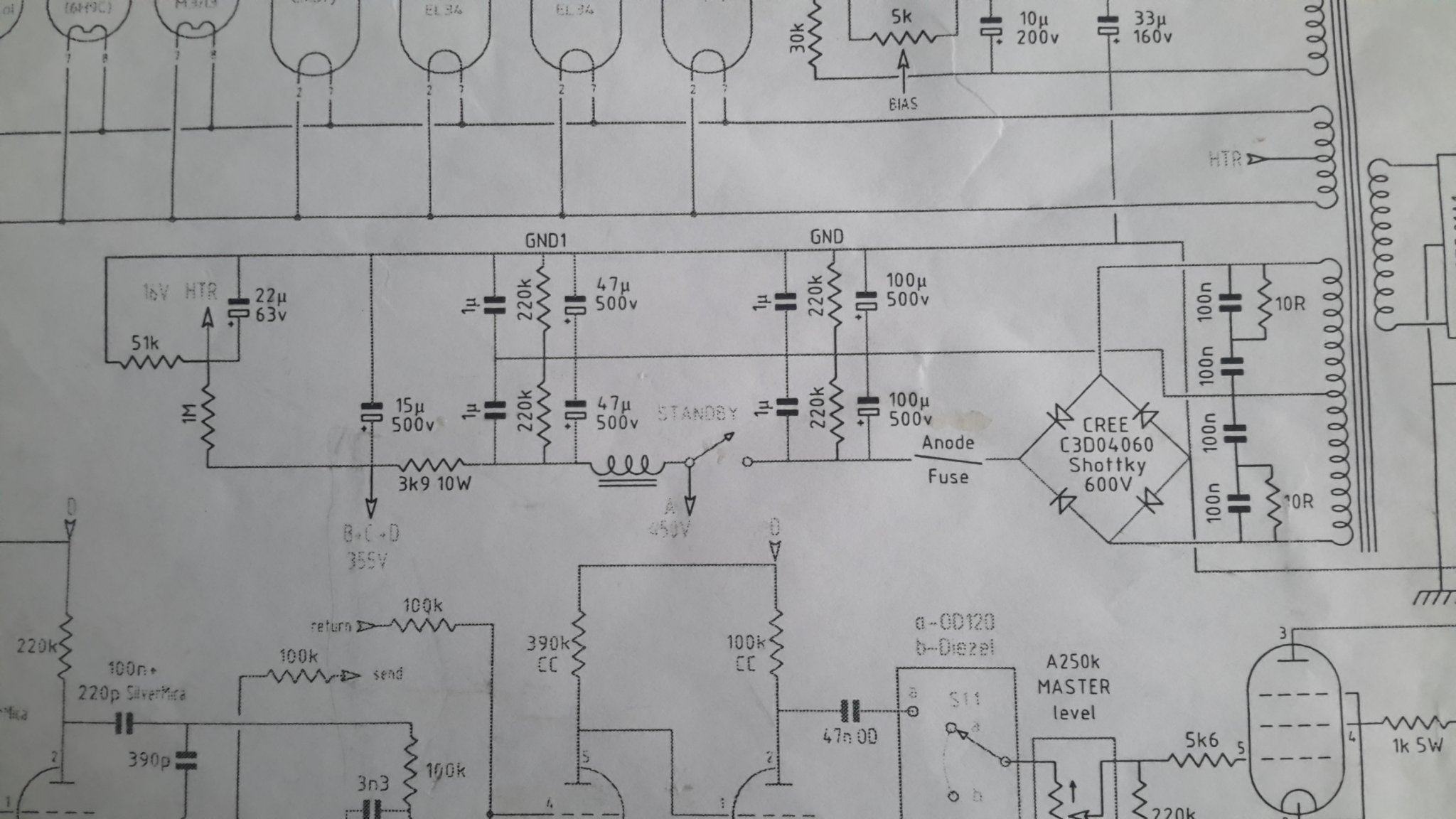

Вон те 100н/10 Ом параллельно вторичкам - дело оч хорошее. Только зачем там два по 100н - я не вкурю, второй, параллельно 10 Омам можно выкинуть.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1346 : Декабря 13, 2021, 13:37:04 »

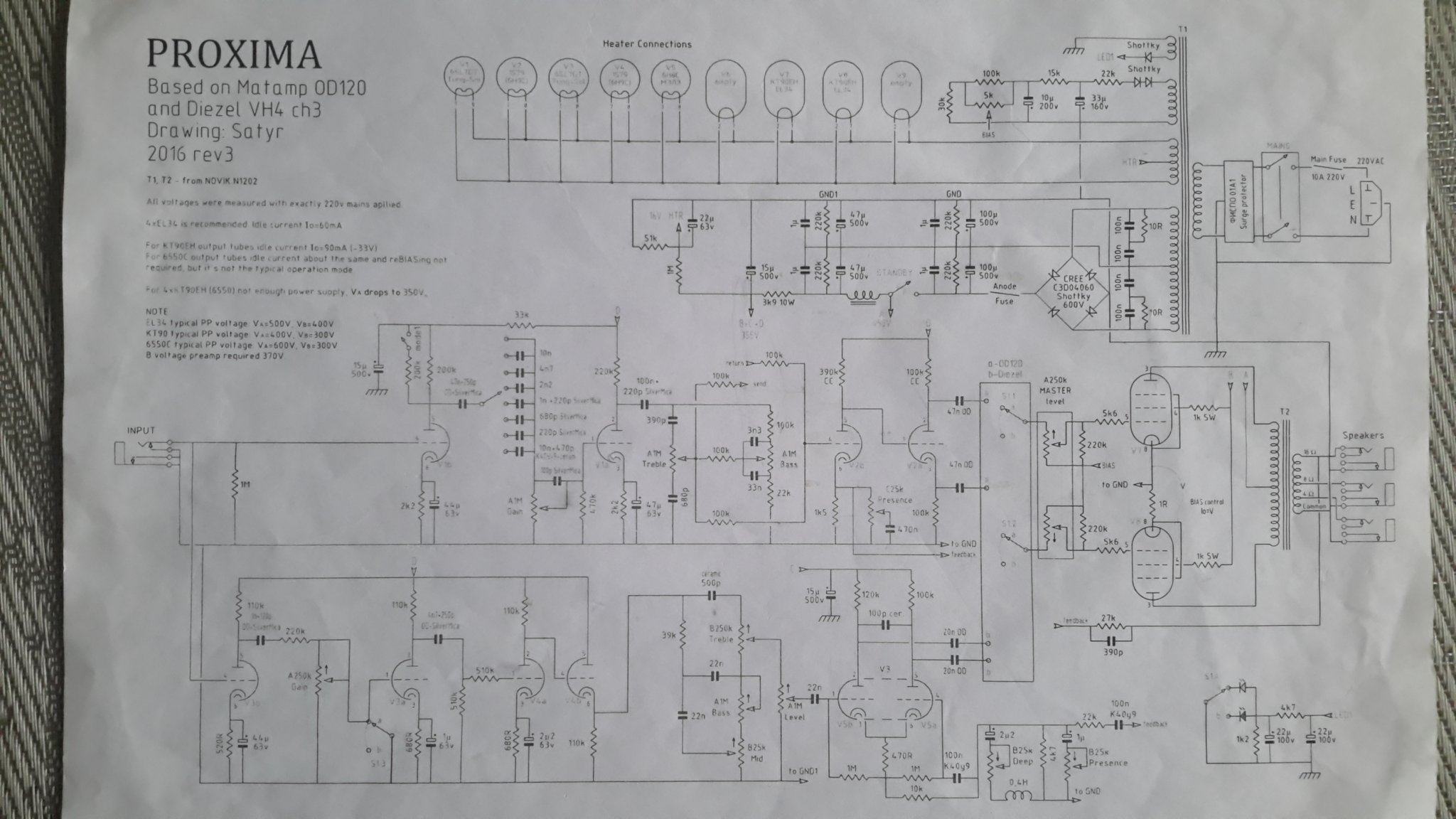

Уже не помню где нашел эту схемку, она чисто для общего развития поциента

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1347 : Декабря 19, 2021, 21:27:42 »

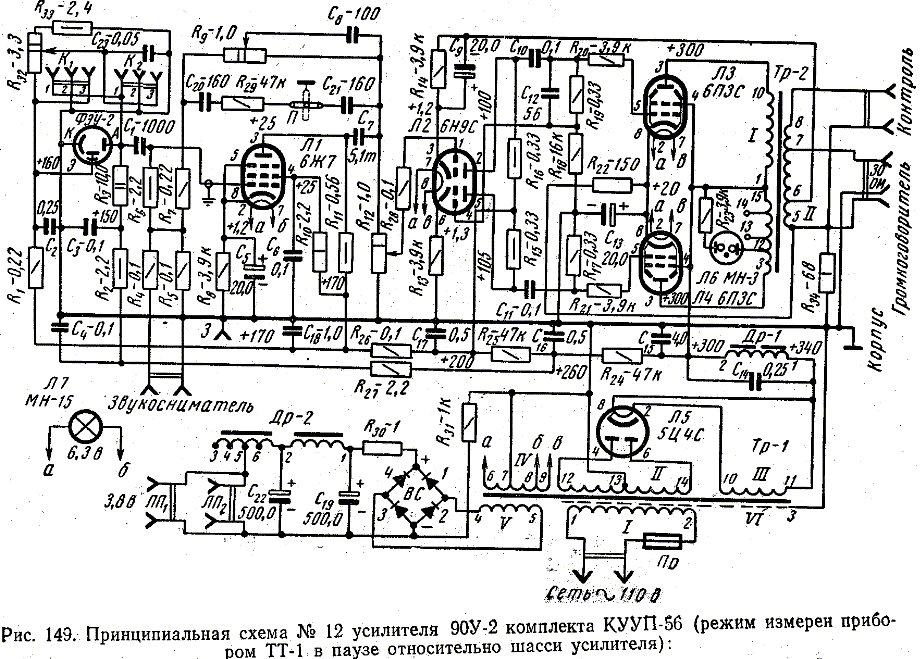

Подарили поломаный 90У-2, поциенту удалось его малость оживить,  выпрямитель, фильтры и дроссель  питания просвечивающей лампы удалил, обвязку звуковой лампы и делитель звукоснимателя тоже удалил, вход на сетку 6ж7 выполнил по типу гитарного (1м, 68к ) усь неплохо ( насколько позволяет эта элементная база и схема  ;D ) играет, но имеется необьяснимое для мосха поциента явление:
при включении питания, вместе с ростом эмиссии  выходных ламп начинает прилично  гудеть внешний понижающий трансформатор ( 220 на 110в )   :D  :D :D Если вытащить кенотрон - понижающий гудеть перестает. Если при работающем кенотроне вытащить обе 6п3с - тоже не гудит.Анодка и прочие режимы по постоянному току соответствуют схеме,  на резисторе автосмещения (150R) выходных ламп 20В  ??? Поциент в акуе  :dash:

http://www.vacuamp.narod.ru/90u-2.html
« Последнее редактирование: Декабря 19, 2021, 21:43:43 от surfin bird »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1994
  • Репутация: +269/-0
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1348 : Декабря 19, 2021, 21:52:49 »
surfin bird, так может сам понижающий транс уставший?
В смысле, железо разболталось? Не смотрел? Так-то всё логично: чем больше его нагружаешь, тем больше гудит))

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1349 : Декабря 19, 2021, 22:06:50 »
Все возможно  ;D , повелся на габаритку (ватт эдак 250 )  ;D  Завтра разберу, гляну
