Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1410 : Декабря 25, 2021, 15:39:40 »

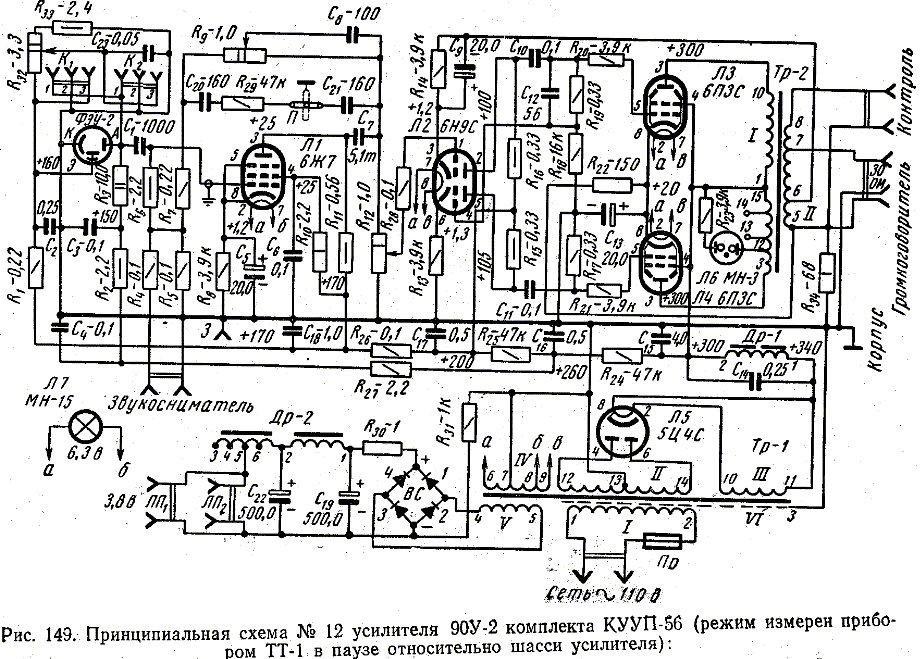

Сейчас, анодка и  влючение/обвязка 6п3с как на схеме, R18, С12 удалил, фазик заменил, сейчас фазик по схеме JTM45, но без OOC. Дроссель 9H, 150R
« Последнее редактирование: Декабря 25, 2021, 16:00:11 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1411 : Декабря 25, 2021, 16:41:51 »
surfin bird, Сколько в ВОЛЬТАХ то?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1412 : Декабря 25, 2021, 16:47:45 »
Цитата: AZG от Декабря 25, 2021, 16:41:51
surfin bird, Сколько в ВОЛЬТАХ то?
Перед дросселем 340В, после 300В.
« Последнее редактирование: Декабря 25, 2021, 17:06:55 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1413 : Декабря 25, 2021, 18:36:51 »
Цитата: surfin bird от Декабря 25, 2021, 16:47:45
Перед дросселем 340В, после 300В.

 :pozor: Для 6П3С это семечки! Они спокойно живут до 420-430В.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1414 : Декабря 25, 2021, 22:22:27 »
Отлично, тогда поставлю пару этажерок!

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1415 : Января 01, 2022, 11:06:02 »
Цитата: AZG от Ноября 22, 2021, 17:13:33
surfin bird, вторичку лучше надо было написать 0-180-360. Ты смотри чтобы тебе в противофазе не подключили анодные.
С Наступившим!

Транс приехал. Поциент собрал  макет анодного выпрямителя с центральной точкой,  ( для пробы поставил этажеркой пару стареньких, живых 20мкф , мост из демонтажных 4×4007 ), вроде работает, половинки напряжений равные.

Интересно, а что будет, если, к примеру, анодные подключить в противофазе (последовательно  ;D ) ? Подобное подключение используется в каких либо выпрямительных схемах?
« Последнее редактирование: Января 01, 2022, 11:42:17 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1416 : Января 01, 2022, 12:02:40 »
surfin bird, С НГ!

У тебя будет взаимовычетание напряжения на вторичках и на выходе выпрямителя получишь ноль. Ну и нагрев транса.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1417 : Января 01, 2022, 13:24:31 »
Спасибо!

Верно ли поциент понимает, шо ежели анодную вторичку типа  350--0-350 , предназначенную для использования с full wave rectifier, подключить к centre tapped bridge rectifier,  то  будет работать нормально? Или есть нюансы?
« Последнее редактирование: Января 01, 2022, 13:26:55 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1418 : Января 01, 2022, 13:27:45 »
surfin bird, Пиши по русски. Такой вариант не для моста. Или кен или двухполупериодный на диодах.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1419 : Января 01, 2022, 13:55:10 »
Анодная обмотка для кена или двухполупериодного на диодах не годится для моста по причине недостатка мощности, или есть какая другая причина? (сорри, поциент тупит,  запутался )

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1420 : Января 01, 2022, 14:11:35 »
Причем тут мощность? Просто другой вариант подключения выпрямителя. Мост воспримет все 700В и на выходе даст под киловольт. Привет новогоднему фейерверку из электролитов и части других деталей.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1421 : Января 01, 2022, 14:32:48 »
Цитата: AZG от Января 01, 2022, 14:11:35
Причем тут мощность? Просто другой вариант подключения выпрямителя. Мост воспримет все 700В и на выходе даст под киловольт. Привет новогоднему фейерверку из электролитов и части других деталей.
В этом мастак, в юнности, чуть ли не на втором свидании с любимой, заработал осколочное левой руки, к счастью не сильно глубокое, почти касательное, навылет  пролетело, малость вену задело  ;D , поэтому, на старости лет, решил перебздеть даже когда этот макет моста с центральной точкой подключал - засунул (гусары молчать  :D) в коробку, шоб хату не забрызгало электролитом  :D

350-0-350 привел для примера, ну хорошо, а если 180-0-180 предназначенную для кена/двуполупериодного диодного подключить к мосту с центральной точкой , будет работать?
« Последнее редактирование: Января 01, 2022, 14:42:13 от surfin bird »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1422 : Января 01, 2022, 14:42:07 »
surfin bird, 0 не подключать и у тебя будет 360В переменки на мост. и почти 360*1,4 на выходе

... и добавил:

не понимаю, какое отношение к этому имеет мост. Для простоты нарисуй схему транса. считай, что у тебя две обмотки у которых начала снизу(слева), например. Ну и из-за особенностей они спаяны конец с началом. всё. дальше всё как с обычными трансами

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90022
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1423 : Января 01, 2022, 14:45:14 »
surfin bird, 180-0-180 для кена не предназначено. Это как-раз мост на 360В и средняя на соединение электролитов этажеркой. дешевый способ убрать лишний фон и согласовать среднюю этажерки.

Хотя можно и кен туда. но получишь всего лишь 240В анодного, что реально маловато.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1424 : Января 01, 2022, 14:47:10 »
Спасибо! Мну пытается понять конструктивные отличия  двух обмоток: 180-0-180 (для кена и двухполупериодного диодного) и 0-180-360 (для моста с ц.т. )  :pozor:
« Последнее редактирование: Января 01, 2022, 14:48:51 от surfin bird »
