Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1425 : Января 01, 2022, 14:49:29 »
Никаких отличий кроме написания. Это абсолютно одинаковые варианты обмоток. Размах 360В с центральным отводом. Второй вариант пишется сугубо для намотчиков. т.к. они НЕ ЗНАЮТ что такое центральный отвод. Это для них пустой звук.

ну  и для кена такое низкое напряжение не применяют обычно. Есть конечно усилители для наушников и т.п., но мы о гитарном.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1426 : Января 01, 2022, 15:04:28 »
Цитата: AZG от Января 01, 2022, 14:49:29
Никаких отличий кроме написания. Это абсолютно одинаковые варианты обмоток. Размах 360В с центральным отводом. Второй вариант пишется сугубо для намотчиков. т.к. они НЕ ЗНАЮТ что такое центральный отвод. Это для них пустой звук.
Вот вот, имено это и интересовало, благодарю!

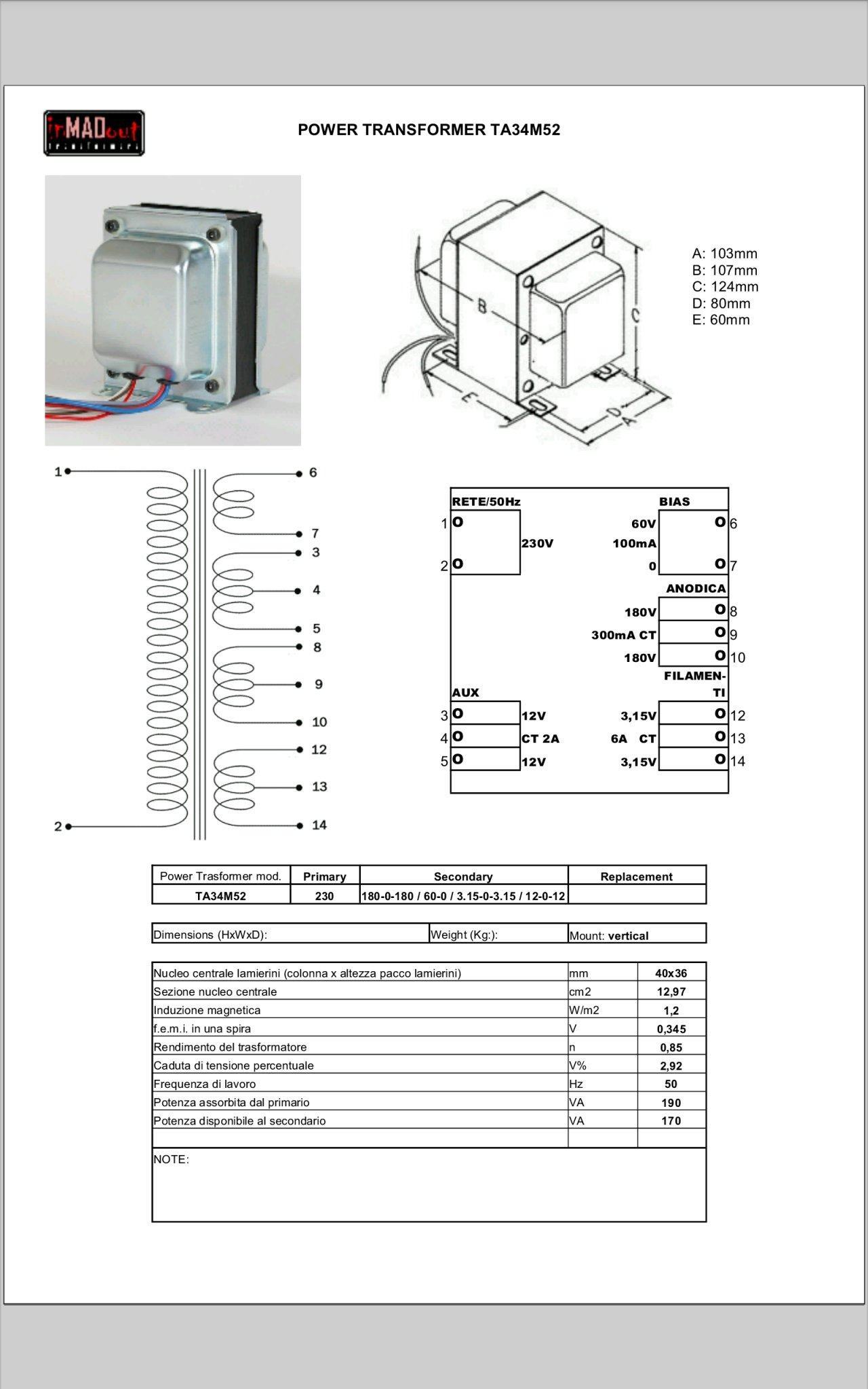

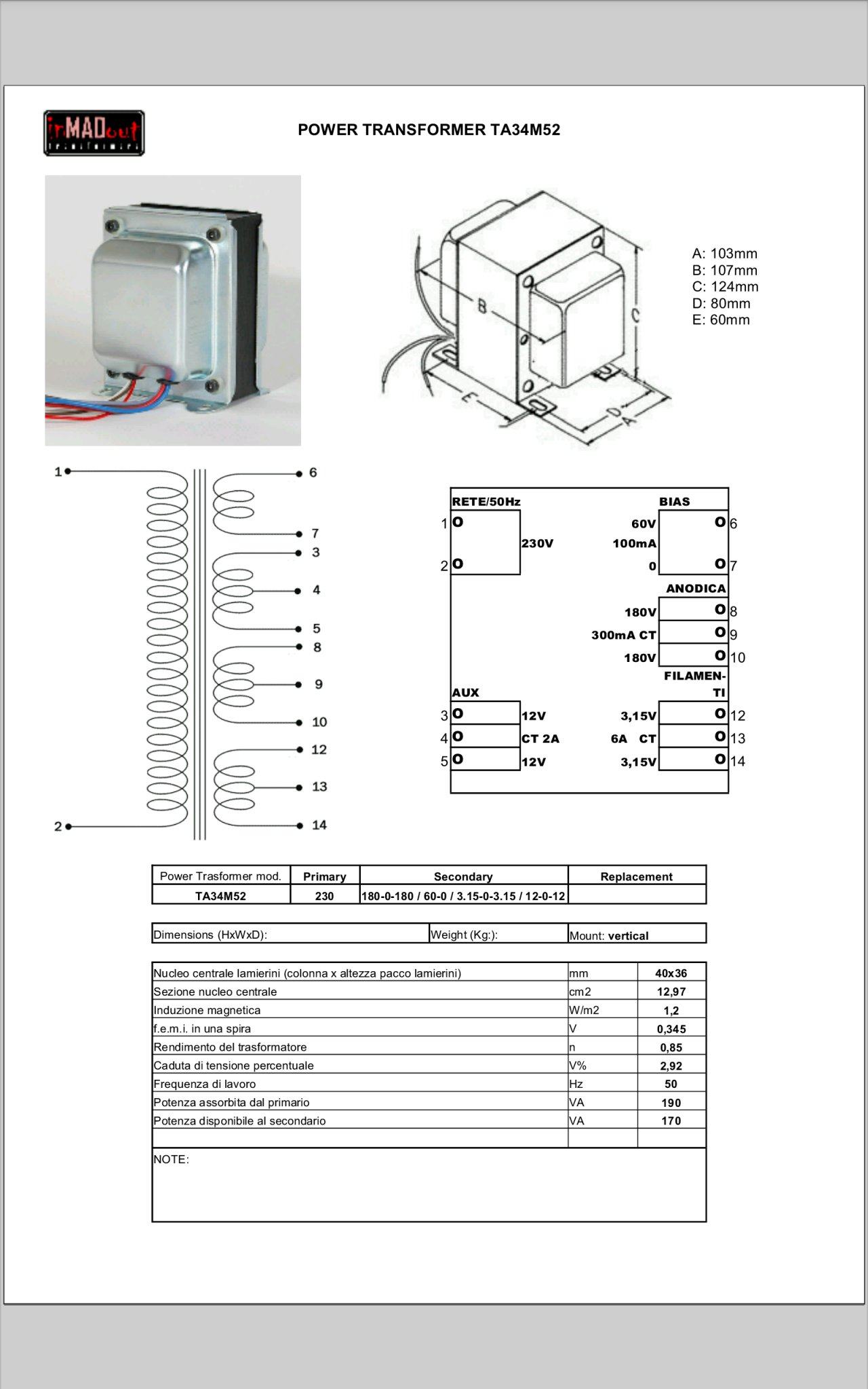

Т.е. транс во вложении подойдет для моста с ц.т. "тольковпуть!? "

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1427 : Января 01, 2022, 15:06:10 »
surfin bird, Да, этот транс под мост. И никак иначе. Все параметры типовые для 50 ватт Маршалла. Ну и радует наличие сервисной обмотки на 12В 2А.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1428 : Января 01, 2022, 15:18:30 »
Тока здоров, собако!  ;D Когда заказывал СЛОшный PT,  габариты не глянул, и, малость офигел при распаковке!   :D

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1429 : Января 01, 2022, 15:21:14 »
Ну да, там EI120. Что-то итальянцы размахнулись по полной.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1430 : Января 03, 2022, 00:10:07 »

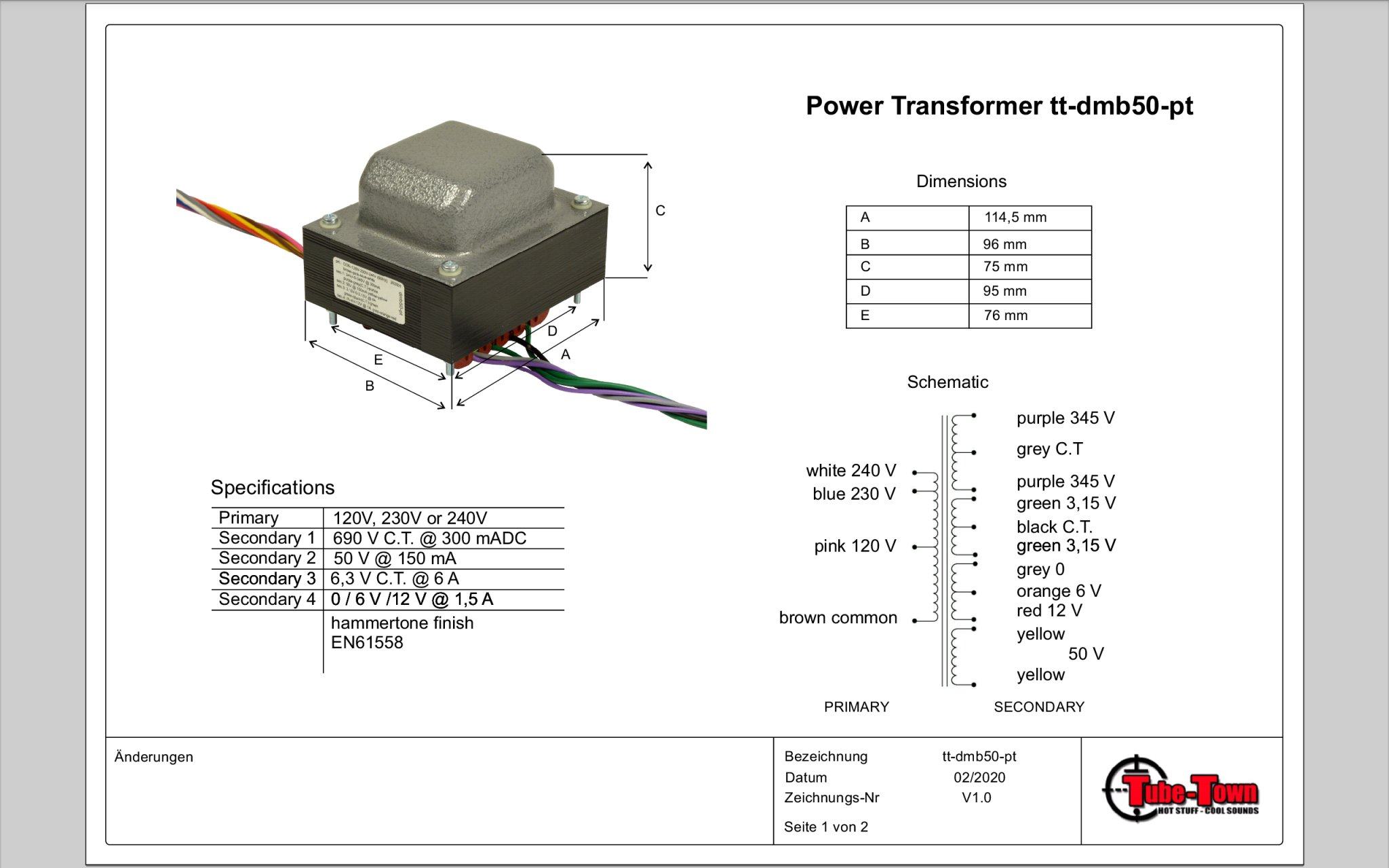

Вот пример того, шо сбивало неопытного поциента с толку: 6А обмотка обозначена 3,15-CT-3,15,  1,5А обмотка обозначена 0-6-12. ??? По сути это конструктивно эдентичные обмотки, а поциент ломал остатки мосха, подозревая какие то там изощренные фазировки, типы намоток и тп.   :D
« Последнее редактирование: Января 03, 2022, 12:04:22 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1431 : Января 03, 2022, 00:36:06 »
surfin bird, Ну просто в данной обмотке нет гарантии полноценной средней точки. Потому так и обозначили. Производителю лучше перестраховаться.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1432 : Января 03, 2022, 12:11:36 »
Цитата: AZG от Января 03, 2022, 00:36:06
surfin bird,  в данной обмотке нет гарантии полноценной средней точки.
Доктор, а  в какой из двух: 3,15-CT-3,15 или 0-6-12 ?  ( Мосх поциента опять поплыл  :D )

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1433 : Января 03, 2022, 12:27:23 »
Цитата: surfin bird от Января 03, 2022, 12:11:36
Доктор, а  в какой из двух: 3,15-CT-3,15 или 0-6-12 ?  ( Мосх поциента опять поплыл  :D )

Праздники продолжаются?  :D Там где СТ - гарантированная средняя точка. Так и написано.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1434 : Января 03, 2022, 13:13:42 »
CT = center tap

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1435 : Января 03, 2022, 13:52:52 »
Спасибо! Аббревиатуру CT поциент перевел  еще пару лет тому назад. По  совету достопочтеннейшего AZG , поциент откорректировал/уточнил ТЗ для изготовителя транса, переправив обозначение анодной обмотки с 180-0-180 на 0-180-360 ( + дополнительно, на схеме транса обозначив точками синфазное включение половинок обмоток )

https://guitarplayer.ru/equipment-craft/lampovoe-usilenie-delimsya-poleznoj-informaciej/msg11870337/#msg11870337

 Транс получил, напряжение на половинках обмоток равное, выпрямитель работает нормально. Вопрос: что бы получилось, если  бы в ТЗ осталось обозначение 180-0-180 ? Напряжение половинок обмоток было бы еще ровнее, или  изготовитель, веселой новогодней шутки ради, соединил половинки последовательно-противофазно?  :D
« Последнее редактирование: Января 03, 2022, 14:06:09 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1436 : Января 03, 2022, 15:36:25 »
surfin bird, Мало ли кому ты заказывал. Итальянцы вполне поймут и 180-СТ-180. Но многим другим это непонятно. У некоторых реально могут и встречно включить.

Иногда глючат даже сильнее. Мне в ТрансЛеде намотали вместо 3.15-СТ-3.15 два раза по 6.3В. Пришлось пересобирать на две раздельных цепочки накала с притягивающими резисторами.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1437 : Января 03, 2022, 16:04:29 »
Может в подобных случаях безопаснее заказывать  две не смежные обмотки, например,  0-3,15 и 0-3,15 ?  :o

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1438 : Января 03, 2022, 16:18:15 »
Цитата: surfin bird от Января 03, 2022, 16:04:29
Может в подобных случаях безопаснее заказывать  две не смежные обмотки, например,  0-3,15 и 0-3,15 ?  :o

и одну намотают первым слоем, а вторую последним))

не надо так сильно загоняться.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90020
  • Репутация: +9917/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1439 : Января 03, 2022, 16:29:00 »
Согласен. желательно чтобы такие обмотки были в одном слое. Для малого напряжения более чем реально.

ну и надо понимать, что соотношение виток на вольт для крупных трансов снижается. Вполне реально, что придется С выводить с пол витка или еще как.
